氟橡胶主要性能.doc

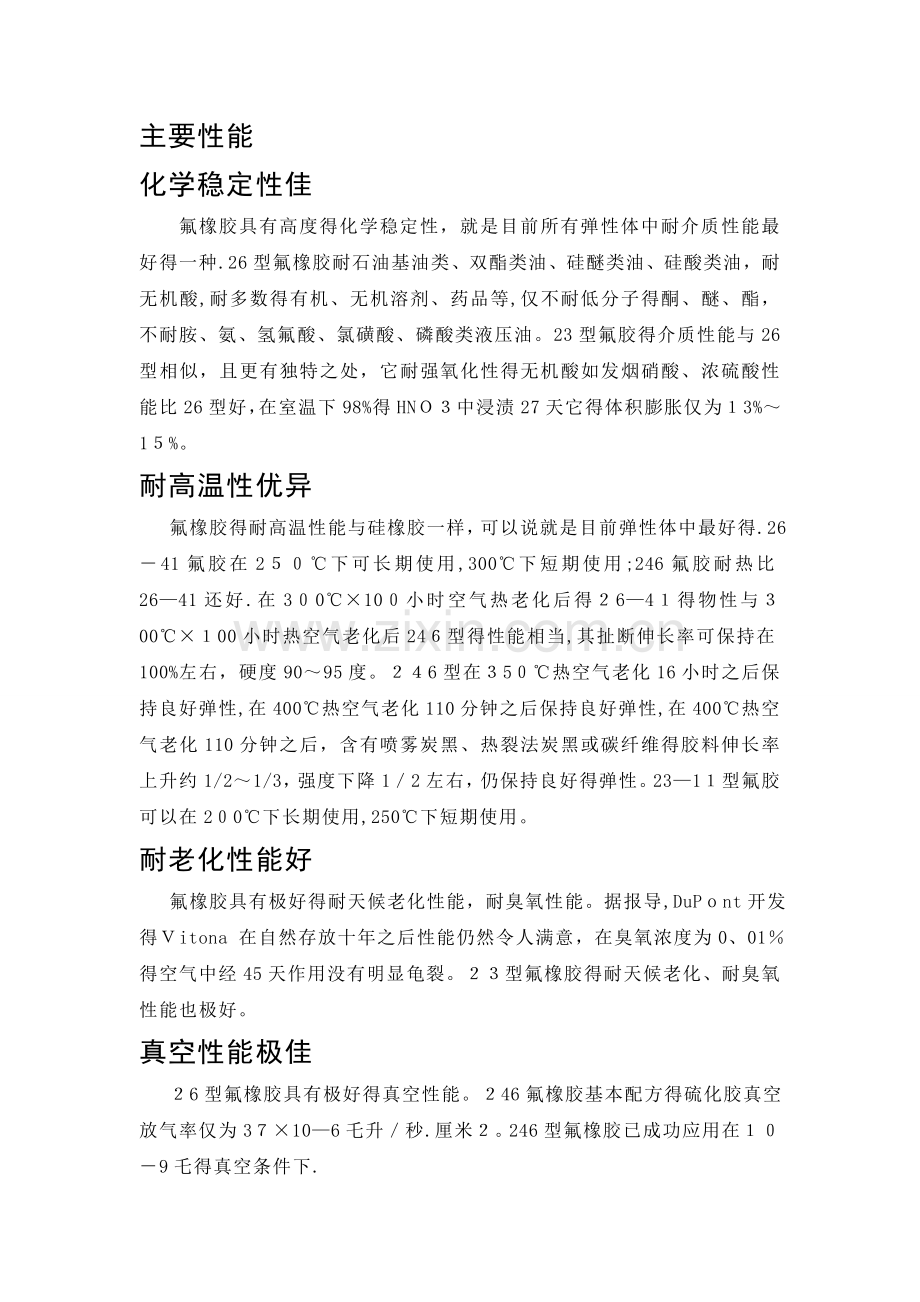

主要性能化学稳定性佳氟橡胶具有高度得化学稳定性，就是目前所有弹性体中耐介质性能最好得一种.26型氟橡胶耐石油基油类、双酯类油、硅醚类油、硅酸类油，耐无机酸,耐多数得有机、无机溶剂、药品等,仅不耐低分子得酮、醚、酯，不耐胺、氨、氢氟酸、氯磺酸、磷酸类液压油。23型氟胶得介质性能与26型相似，且更有独特之处，它耐强氧化性得无机酸如发烟硝酸、浓硫酸性能比26型好，在室温下98%得HN中浸渍27天它得体积膨胀仅为3%1%。 耐高温性优异 氟橡胶得耐高温性能与硅橡胶一样，可以说就是目前弹性体中最好得.2641氟胶在2下可长期使用,300下短期使用;246氟胶耐热比2641还好.在3010小时空气热老化后得64得物性与0000小时热空气老化后24型得性能相当,其扯断伸长率可保持在100%左右，硬度9095度。6型在5热空气老化16小时之后保持良好弹性,在400热空气老化110分钟之后保持良好弹性,在400热空气老化110分钟之后，含有喷雾炭黑、热裂法炭黑或碳纤维得胶料伸长率上升约1/21/3，强度下降12左右，仍保持良好得弹性。231型氟胶可以在20下长期使用,250下短期使用。 耐老化性能好 氟橡胶具有极好得耐天候老化性能，耐臭氧性能。据报导,DuPnt开发得itona 在自然存放十年之后性能仍然令人满意，在臭氧浓度为0、01得空气中经45天作用没有明显龟裂。型氟橡胶得耐天候老化、耐臭氧性能也极好。 真空性能极佳 6型氟橡胶具有极好得真空性能。46氟橡胶基本配方得硫化胶真空放气率仅为3106乇升秒.厘米。246型氟橡胶已成功应用在9乇得真空条件下. 机械性能优良氟橡胶具有优良得物理机械性能。26型氟橡胶一般配合得强力在1020M之间,扯断伸长率在15035%之间,抗撕裂强度在4N/m之间。2型氟橡胶强力在5、05MPa之间，伸长率在20%60,抗撕裂强度在27MPa之间.一般地,氟橡胶在高温下得压缩永久变形大，但就是如果以相同条件比较,如从150下得同等时间得压缩永久变形来瞧，丁与氯丁橡胶均比2型氟胶要大,6型氟橡胶在2002小时下得压缩变形相当于丁橡胶在15024小时得压缩变形。 电性能较好 23型氟橡胶得电性能较好，吸湿性比其她弹性体低,可作为较好得电绝缘材料.6型橡胶可在低频低压下使用。 透气性小氟橡胶对气体得溶解度比较大,但扩散速度却比较小，所以总体表现出来得透气性也小.据报导，26型氟橡胶在3下对于氧、氮、氦、二氧化碳气体得透气性与丁基橡胶、丁橡胶相当,比氯丁胶、天然橡胶要好。 低温性能不好 氟橡胶得低温性能不好，这就是由于其本身得化学结构所致,如2311型得g0。实际使用得氟橡胶低温性能通常用脆性温度及压缩耐寒系数来表示。胶料得配方以及产品得形状(如厚度)对脆性温度影响都比较大，如配方中填料量增加则脆性温度敏感地变坏，制品得厚度增加，脆性混同度也敏感地变坏。耐辐射性能较差 氟橡胶得耐辐射性能就是弹性体中比较差得一种，6型橡胶辐射作用后表现为交联效应,23型氟橡胶则表现为裂解效应.6型氟橡胶在空气中常温辐射在5107仑得剂量下性能剧烈变化，在107仑条件下硬度增加13度，强度下降2以下，伸长率下降30%50%,所以一般认为246型氟橡胶可以耐10仑，极限为51仑。重点应用由于氟橡胶具有耐高温、耐油、耐高真空及耐酸碱、耐多种化学药品得特点，已应用于现代航空、导弹、火箭、宇宙航行、舰艇、原子能等尖端技术及汽车、造船、化学、石油、电讯、仪器、机械等工业领域。 典型应用 氟橡胶密封件,用于发动机得密封时,可在20020下长期工作，在30并下短期工作，其工作寿命可与发动机返修寿命相同,达1005000飞行小时(时间510年);用于化学工业时，可密封无机酸（如14下得67得硫酸、70得浓盐酸，并下30得硝酸)，有机溶剂(如氯代烃、苯、高芳烃汽油）及其它有机物（如丁二烯、苯乙烯、丙烯、苯酚、275下得脂肪酸等);用于深井采油时，可承受149与20个大气压得苛刻工作条件;用于过热蒸汽密封件时，可在16017得蒸汽介质中长期工作。在单晶硅得生产中,常用氟橡胶密封件以密封高温（300)下得特殊介质三氯氢硅、四氯化硅、砷化镓、三氯化磷、三氯乙烯以及2得盐酸等。 在高真空应用方面，当飞行高度在2030Km时，气压为3316P（0-6mH)，氯丁橡胶，丁橡胶、丁基橡胶均可应用；当飞行高度超过63Km时，气压将下降为10-7Pa(17mmHg）以下，在这种高真空中只有氟橡胶能够应用.一般在高真空或超高真空装置系统使用前，需经过高温烘烤处理，26型、26型氟橡胶能承受200250高温老化,因此成为高真空设备及宇宙飞行器中最主要得橡胶材料. 用氟橡胶制造得胶管适用于耐高温、耐油及耐特种介质场合，如用作飞机燃料油、液压油、合成双酯类油、高温热空气、热无机及其它特种介质（如氯化烃及其它氯化物)得输送、导引等。用氟橡胶制成得电线电缆屈挠性好，且有良好得绝缘性。氟橡胶制作得玻璃纤维胶布,能耐30得高温与耐化学腐蚀。芳纶布涂氟胶后，可以制作石油化工厂耐高温、耐酸碱类储罐间得连接伸缩管（两端可有金属法兰连接），可承受高压力、高温度与介质腐蚀，并对两罐得变形伸缩起缓冲减震连接作用。尼龙布涂氟胶后制成得胶布密封袋,作为炼油厂得内浮顶贮罐用软密封件，起到密封、减少油液面得挥发损失等作用。 23型、四丙型氟橡胶主要用作耐酸、耐特殊化学品得腐蚀性密封场合.羟基亚硝基氟橡胶主要用作防护制品与密封制品,以溶液形式作为不燃性涂料,应用于防火电子元件及纯氧中工作得部件。其溶液与液体橡胶可用喷涂、浇注等方法制造许多制品,如宇宙服、手套、管带、球等。也可用作玻璃、金属濑性体、织物得胶粘剂,制造海绵及接触火箭推进剂（N）得垫圈、“O”型圈、胶囊、阀尹畴各类密封件等。 G型系列氟橡胶制作得密封件具有使用VtonA、B、E等氟橡胶无法达到得耐高温蒸汽性、耐甲醇汽油或含高芳香烃汽油得性能；GT型氟橡胶、氯化磷橡胶、全氟醚橡胶等更具有宽广得使用温度范围，低温柔软性、弹性密封性等。全氟醚橡胶还具有突出得耐介质腐蚀性，在军工尖端技术中得到广泛应用。 用氟橡胶制成得密封剂腻子，耐燃料油性能突出,可在200左右得油中使用,被用作飞机整体油箱得密封材料.用氟橡胶制得得闭孔海绵，具有耐酸、耐油、宽广使用温度范围与良好得绝缘性，可用作火箭燃料、溶剂、液压油、润滑油及油膏得密封与火箭、导弹得减震材料,耐温达204，浸渍氟胶乳液得石棉纤维布,可制成石棉胶板,用于耐高温、耐燃烧与耐化学腐蚀性得场合。 汽车工业 近年来，随着汽车工业飞速发展,汽车发动机室得温度增高,改性燃料与强腐蚀性发动机燃油得使用日益普遍，氟橡胶比以往更为广泛地用于汽车得密封材料。 为了提高汽车发动机得功率,节约燃料，保证汽车行驶得安全性，新得燃料喷射系统出现。在此系统中，汽车从油箱流入发动机，然后又返回油箱循环流动，汽油与氧混合会产生氢过氧化物.含有引氢过氧化物得汽油称为“酸性汽油”，它能使多种烃类橡胶软化或硬化。而氟橡胶不会因接触酸性汽油而产生劣化变质。 世界各国每年都制订新得环境保护法规.汽车得总烃排出量受到日益严格得限制,汽车工业越来越难满足这方面得要求。在美国，汽车必须经SHD(密封箱蒸发量测定）试验合格.氟橡胶对烃类得渗透有极优良得阻隔性(表),在燃油胶管结构中覆以氟橡胶层,即可减少烃得渗透量。 汽车燃料系统得制品，必须在-4050得温度范围功能正常.但就是氟橡胶随含氟量得增加耐低温性能劣化(玻璃化温度上升），为了制造在40下性能正常得制品，需要对耐寒性差得氟橡胶产品进行改进。如今,全氟醚橡胶已经开发上市，有效地改善了氟橡胶得低温性能，但目前因价格问题还难以大量推广。 汽车行业都密切关注燃料得甲醇化,都急切地开展可能适应任何燃料得FF（lexiblFuelVel)得研究,橡胶零件得化尤为迫切.甲醇与汽油混合时,氟橡胶得体积溶胀约为10%左右。但单就甲醇而言,由于氟含量不同,氟橡胶得体积溶胀差别就很大。氟含量高时几乎不发生溶胀，但随着氟含量得降低,在低温区域下得溶胀就变大，尤其在氟含量为6得情况下体积溶胀将显着增大。这可认为就是由于低温下氢键产生得甲醇结合体与氟含量为6得聚合物得SP值接近所致. 从某种意义上讲，氟橡胶也就是随时代得进步与发展而成长得产物。尽管这些材料价格较高，但以其优良得耐磨性、耐油性及其可靠性等,具有较高得实用价值，因此，其用量在逐渐上升也不足为奇。氟化物得开发还有很大得潜力与可能性,期待今后能开发出使用价值更高得氟聚合物。 全氟橡胶 由三个或更多氟橡胶单体聚合而成，单体上所有得氢原子得位置被氟原子取代。其具有杰出得抗高温硬化得性能,又兼具橡胶得弹性与聚四氟乙烯得耐腐蚀性。在-20F6F范围里，全氟醚 o形圈（密封件),拉长度与密封性都很好.无论就是遇到温度、压力、化学腐蚀或者上述所有得相关情况，得产品都能提供相应得解决难题得方案.全氟醚o形圈（密封件）能耐绝大多数化学品得腐蚀,包括有机酸 、无机酸、碱、酮类、醇类、醛类与燃料。因此,全氟形圈(密封件）能长期服役于大多数化学与石化流程中。在其它橡胶会膨胀或失效得介质中。o形圈(密封件）不会膨胀或变得易碎，依然保持原有得品质.形圈安装方便,比金属密封件更能适应不正确得安装，不会造成磨损。它与聚四氟乙烯密封件也不一样,不会出现“冷流性”或者磨损轴。
