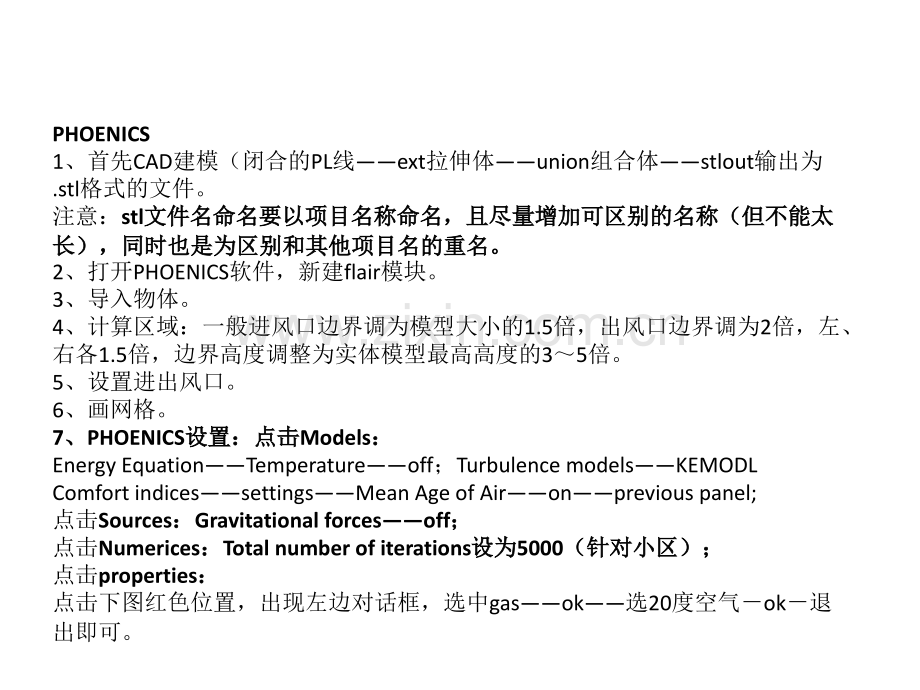

Phoenics室外通风模拟操作流程PHOENICS1、首先CAD建模（闭合的PL线ext拉伸体union组合体stlout输出为.stl格式的文件。注意：stl文件名命名要以项目名称命名，且尽量增加可区别的名称（但不能太文件名命名要以项目名称命名，且尽量增加可区别的名称（但不能太长），同时也是为区别和其他项目名的重名。长），同时也是为区别和其他项目名的重名。2、打开PHOENICS软件，新建flair模块。3、导入物体。4、计算区域：一般进风口边界调为模型大小的1.5倍，出风口边界调为2倍，左、右各1.5倍，边界高度调整为实体模型最高高度的35倍。5、设置进出风口。6、画网格。7、PHOENICS设置：点击设置：点击Models：Energy EquationTemperatureoff；Turbulence modelsKEMODLComfort indicessettingsMean Age of Aironprevious panel;点击Sources：Gravitational forcesoff；点击Numerices：Total number of iterations设为设为5000（针对小区）；（针对小区）；点击properties：点击下图红色位置，出现左边对话框，选中gasok选20度空气ok退出即可。CAD 绘图要点：文件存入的目录:1.Stlout导出的模型为体；2.建筑方向布置使得来流风向水平或垂直；模型存入此目录可执行该操作调 出编辑框等各操作窗口风速入口速入口深圳夏季热岛:东南偏东风22.52.1m/s;冬季室外风环境：东北偏北22.53m/s。OK点击OBJ出现如下对话框架执行以下操作出现右侧对话框架在以下对话框中点击Import by group 出现左侧对话框架如果导入的CAD文件是以mm为单位，这里输入系数0.001，将其转化成m。从“C:phoenicsd_priv1”导入模型文件点击Apply生成新对象点击Reset,出现右图对话框依次点击Fit to window Nearest Head-onUp-+Z调整视角此窗口用来调整视图区对象的位置、方向、大小等双击视图中的体，出现如下对话框设置颜色选择对象，在此处设置位置及尺寸新建PLATE将对象移至合适位置双击对象，进行如下操作点击MENU为项目标识名字单击网格区域跳出如左窗口设置成Manual各方向Free all建立进出口边界面建立出口边界面双击入口边界面设置成Power Law双击出口，设置为OPENNINGRun-solver进入计算计算过程当中将出现如下对话框显示计算状态鼠标在此供停留数秒将出现此红色进度条计算未完成但收敛良好的情况下可中途停止计算，方法如下：1.按键盘任一键;2.鼠标点击视图中的”Endjob”.查看结果查看结果选择截图用横截面,如图中黑色轮廓的矩形P-压力;T-温度;V-速度;C-参数控制.黑色边框为截图横截面输入横截面的位置,此处Z设为1.5m用来观察地面1.5m高处的流场情况点击此方向图标显示如图中风速矢量图根据速度矢量图判断该界面风速的大致范围:02.5点击此处,出现左侧对话框(Viewer Options),设置风速显示范围输入显示的风速最小值、最大值。风速标尺由整个计算区域的速度值勤范围调整至设置值勤范围调整速度值显示范围后的效果如下图轮廓更清晰调整矢量图的疏密调整矢量箭头大小设置矢量箭头X、Y、Z三个方向的距离同理，截取X轴180m处的截面观察来流风绕过建筑的流场变化情况点击此图标流场显示为云图同理，截取不同截面观察建筑周边压力的变化情况图形界面元素显示选择右击此键，弹出View Options对话框架，设置图中相关元素是否需要显示。右击此图标出现左侧对话框设置为Paint all，使建筑表面显示压力分布云图此处可以设置相关对象是否在视图中显示流线图的产生方法1.右击设置指针、坐标显示2.右击弹出流线设置对话框(Streamline options)3.设置流线形状4.设置流线粗细3.设置流线绘制方式1.左键单击此流线绘制图标出现Streamline Management对话框2.调整指针位置作为流线绘制起点3.新建流线易犯错误1.请根据项目地点来设置风速大小及方向，勿将所有模拟的风速和大小都设置成深圳的；2.GEOMETRY里有一个设置为STEADY，千万勿设置成TRANSIENT；计算中途保存前做的工作,设置完后保存正常计算-
