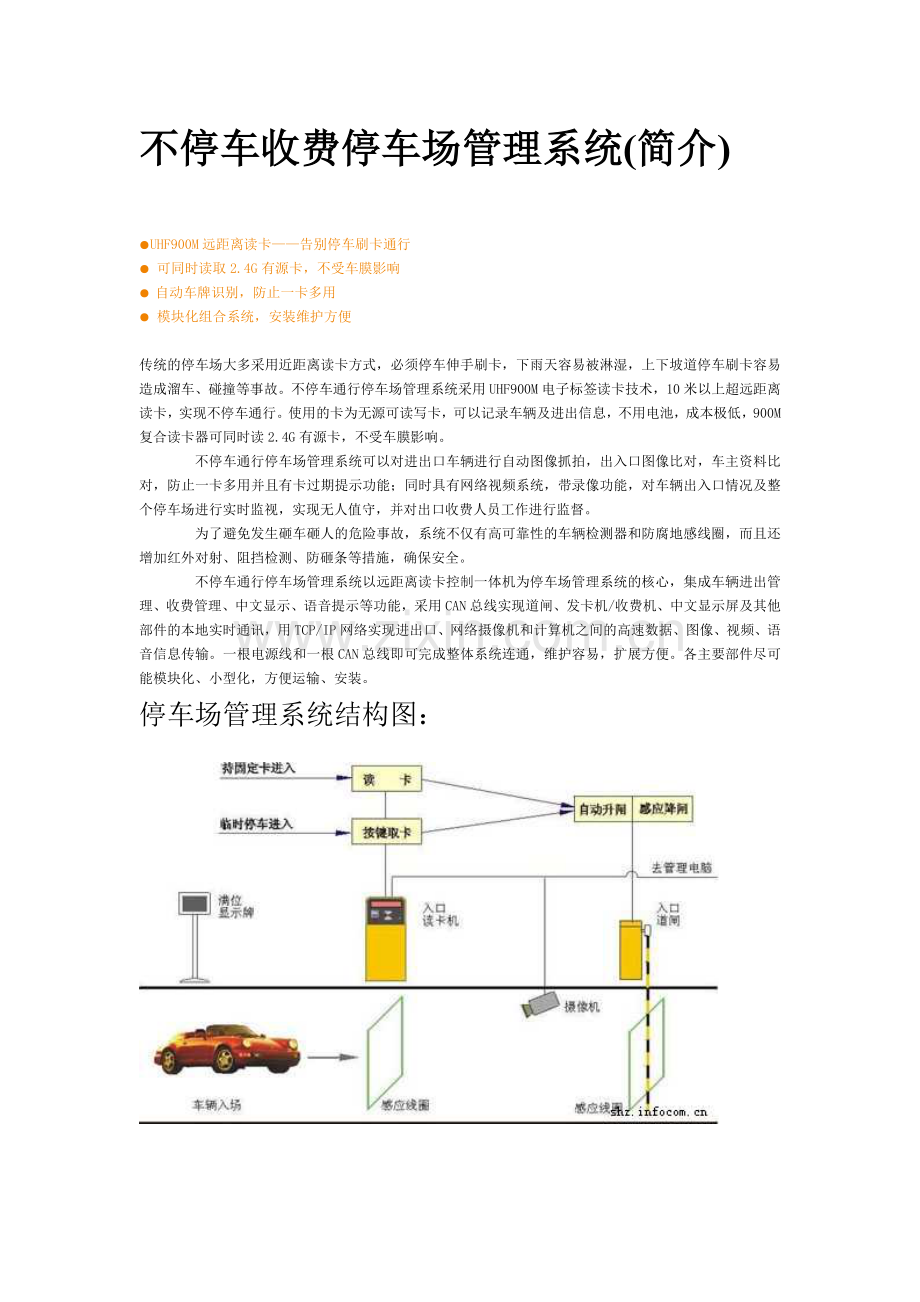

不停车收费停车场管理系统(简介)

●UHF900M远距离读卡——告别停车刷卡通行
● 可同时读取2.4G有源卡，不受车膜影响
● 自动车牌识别，防止一卡多用
● 模块化组合系统，安装维护方便

传统的停车场大多采用近距离读卡方式，必须停车伸手刷卡，下雨天容易被淋湿，上下坡道停车刷卡容易造成溜车、碰撞等事故。不停车通行停车场管理系统采用UHF 900M电子标签读卡技术，10米以上超远距离读卡，实现不停车通行。使用的卡为无源可读写卡，可以记录车辆及进出信息，不用电池，成本极低，900M复合读卡器可同时读2.4G有源卡，不受车膜影响。
    不停车通行停车场管理系统可以对进出口车辆进行自动图像抓拍，出入口图像比对，车主资料比对，防止一卡多用并且有卡过期提示功能；同时具有网络视频系统，带录像功能，对车辆出入口情况及整个停车场进行实时监视，实现无人值守，并对出口收费人员工作进行监督。
    为了避免发生砸车砸人的危险事故，系统不仅有高可靠性的车辆检测器和防腐地感线圈，而且还增加红外对射、阻挡检测、防砸条等措施，确保安全。
    不停车通行停车场管理系统以远距离读卡控制一体机为停车场管理系统的核心，集成车辆进出管理、收费管理、中文显示、语音提示等功能，采用CAN总线实现道闸、发卡机/收费机、中文显示屏及其他部件的本地实时通讯，用TCP/IP网络实现进出口、网络摄像机和计算机之间的高速数据、图像、视频、语音信息传输。一根电源线和一根CAN总线即可完成整体系统连通，维护容易，扩展方便。各主要部件尽可能模块化、小型化，方便运输、安装。
停车场管理系统结构图：

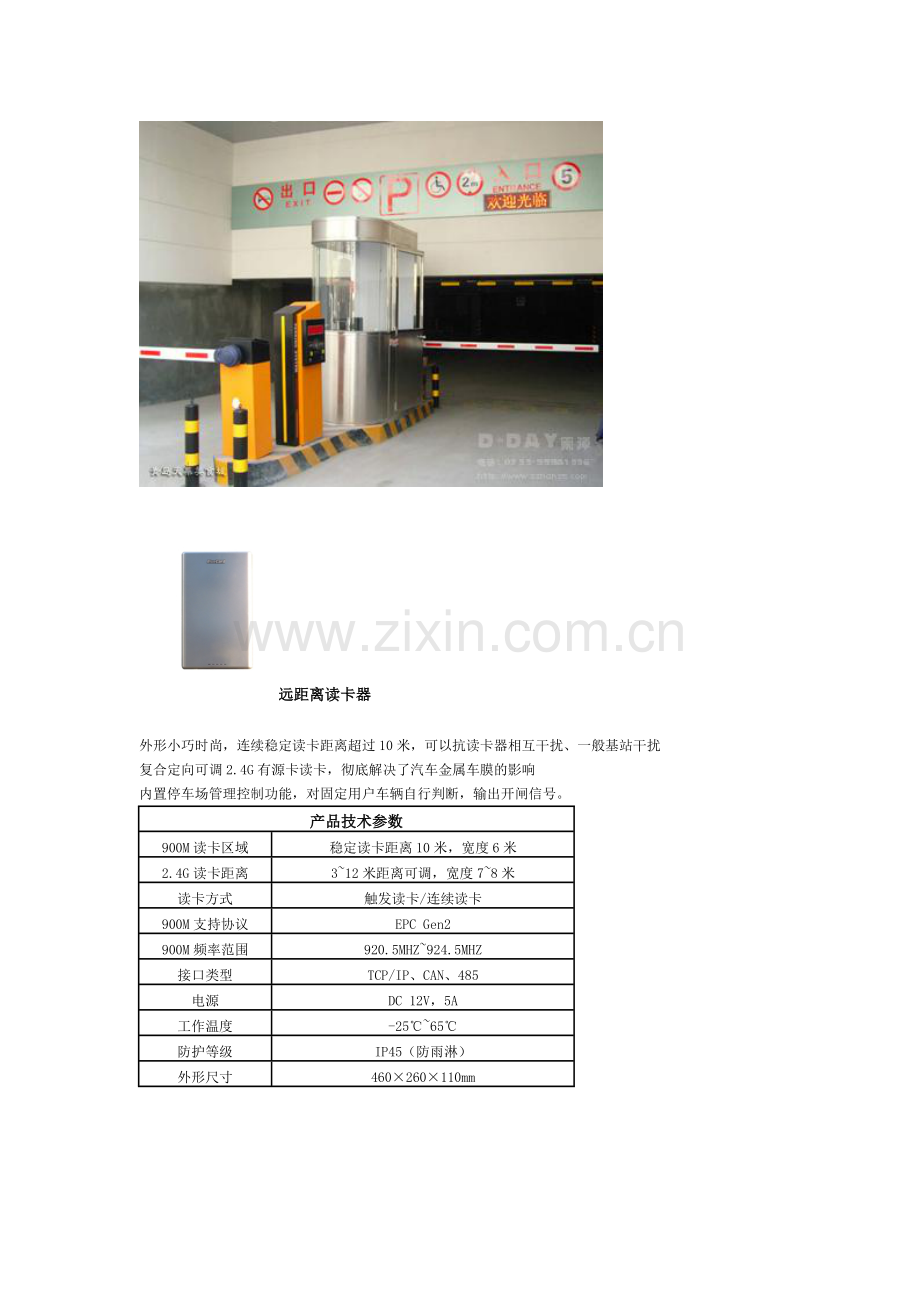

远距离读卡器
外形小巧时尚，连续稳定读卡距离超过10米，可以抗读卡器相互干扰、一般基站干扰
复合定向可调2.4G有源卡读卡，彻底解决了汽车金属车膜的影响
内置停车场管理控制功能，对固定用户车辆自行判断，输出开闸信号。
产品技术参数
900M读卡区域
稳定读卡距离10米，宽度6米
2.4G读卡距离
3~12米距离可调，宽度7~8米
读卡方式
触发读卡/连续读卡
900M支持协议
EPC Gen2
900M频率范围
920.5MHZ~924.5MHZ
接口类型
TCP/IP、CAN、485
电源
DC 12V，5A
工作温度
-25℃~65℃
防护等级
IP45（防雨淋）
外形尺寸
460×260×110mm
道闸
车辆地感检测、红外对射、阻挡检测、防砸条等多重防砸
集成车辆检测器、12V直流电源（停车场其他设备集中供电）、网络交换机和CAN总线，接线简单，方便施工
配合直杆、折臂、栅栏，长度3～6米
左右定可自行调整。
产品技术参数
电 源
AC220V±10%
额定功率
70W
工作温度
-20℃～70℃
外形尺寸
350×250×1080mm
防护等级
IP 54（防雨淋）
抬杆时间
杆长≤3米       抬杆3.5秒
3米＜杆长＜5米  抬杆6秒
杆长≥5米       抬杆8秒
停车场入口发卡机
临时车辆按键取卡，自动写上入场时间，自动控制开闸
汉字滚动显示时间和提示信息、语音播放
地感信号控制，无车按键不出卡，防止恶意取卡
读卡有效和无效判别，无效则提示报警，缺卡报警
如有故障，用户可按呼叫报警按钮，通过对讲系统与管理员联系。
产品技术参数
外形尺寸
1200×400×260mm
读卡类型
Mifare卡
接口类型
TCP/IP
电源
AC220V±15%
额定功率
60W
防护等级
IP34（防雨淋）
工作温度
-25℃～70℃
停车场出口收费机
临时车辆刷卡，自动计费
汉字显示、语音播放收费金额
刷管理员卡控制开闸放行
如有故障，用户可按呼叫报警按钮，通过对讲系统与管理员联系
产品技术参数
外形尺寸
1200×400×260mm
读卡类型
Mifare卡
接口类型
TCP/IP
电源
AC220V±15%
额定功率
60W
防护等级
IP34（防雨淋）
工作温度
-25℃～70℃
停车场专用网络摄像机
集成视频、图像抓拍、H.264图像处理于一体，通过TCP/IP网络传输高质量数字信号，图像清晰稳定，无需视频电缆、图像解压卡，节省布线成本
自动光圈、自动补光，自动适应光线变化
高速快门，避免车速过快造成的图像重影
强光抑制摄像头，抗车灯强光干扰，拍照清晰
防雨淋、密封防尘、防高温暴晒、低温自动加热。
产品技术参数
通讯接口
TCP/IP
外形尺寸
453×129×105mm
电源
DC12V，3A
工作温度
-20℃～50℃
温度调整
低温自动加热
重量
3KG
防护等级
IP66
触发接口
1路继电器输入
桌面读卡器

BCF-01桌面读卡器可以读UHF 900M卡信息
BCF-02桌面读卡器可以读写Mifare卡信息
BCF-03桌面读卡器可以读写Mifare卡，读取2.4G卡信息
BCF-04桌面读卡器可以读UHF900M卡信息，读写Mifare卡，读取2.4G卡信息。
产品技术参数
支持协议
BCF-01
UHF 900M
BCF-02
读写Mifare卡
BCF-03
读写Mifare卡
读2.4G卡
BCF-04
UHF 900M
读写Mifare卡
读2.4G卡
通讯接口
USB(USB转RS232，115200bps)
电源
USB供电
外形尺寸
105×92×20mm
抗金属干扰车辆检测器

自动消除同一检测器的线圈间串扰，方便施工
自动灵敏度提高，避免金属干扰，可靠检测拖车、挂车与高底盘车
自动检测外接线圈工作状态，避免砸车
自动检测雷电等过高电压，并进行自我保护。
产品技术参数
外形尺寸
76×44×83mm
工作温度
-30℃～70 ℃
电源
AC 220V±15 %
额定功率
2W
安装方法
支架或DIN插座安装
防腐地感线圈
线材采用地感专用防腐线，具有耐磨、耐腐蚀等特点。
产品技术参数
绝缘体
FEP
额定温度
-55℃～200℃
导体
镀锡铜线
性能
耐磨、防腐蚀
防砸红外对射
双光束同时遮断进行确认触发设计，使判断更加安全可靠。提供通用触发接口，应用广泛、接线简单。
产品技术参数
电源电压
DC12～20V
光束数
二 束
光源
红外LED
使用温度范围
-25℃～55℃
输出形式
继电器接点输出
材质
ABS树脂
高亮LED外显屏

采用高亮度LED，强光下依然清晰可见
支持语音播放
实时显示空余车位情况
显示临时车辆收费信息
字库包括所有国标汉字及英文。
产品技术参数
立柱式显示屏尺寸
528×162×110mm
悬挂式显示屏尺寸
528×162×58mm
工作温度
-30℃～70℃
防护等级
IP34（防雨淋）
电源
DC12V，1A
额定功率
12W
通讯方式
RS485
显示方式
立即显示、滚动显示
安装方式
立柱安装、悬挂安装、壁装
语音对讲主机
支持对讲分机数多达4路，内置高保真音频对讲设备，声音清楚流畅，传输距离远
多线路之间切换简单方便，容易操作，安装简单。
具备声音提醒和灯光指示功能。
产品技术参数
主机尺寸
145×136×42mm
电源
DC12V，电流≥500mA
喇叭输出功率
50mW
通讯方式
音频
分机数目
4路
线材
使用专用屏蔽音频线
通讯距离
80m(0.2mm2); 200m(0.5mm2);
300m(0.75mm2); 400m(1.0mm2)
EPC Gen2通用射频卡
可在车内高温下使用，即使有轻微变形也不会影响读卡效果
并配有透明卡座，用于把900M卡固定在车辆后视镜前方，稳定读卡效果。
产品技术参数
工作频率
860MHZ~960MHZ
支持协议
EPC Gen2
工作温度
-40℃～70℃
有效识读距离
大于10米（依据读卡器和天线而定）
内存容量
512bit
体积
86×54×1mm
封装材料
PVC
900M卡车辆卡座
车辆在烈日下暴晒，车内温度会非常的高，采用加装卡座的方法可以有效的减少卡变形或损坏，增加卡的使用寿命。
卡座半透明材料设计，有效的减少阳光对卡片的直射，降低卡片温度，起到隔热作用。
产品技术参数
体积
90×60×6mm
工作温度
-40℃～70℃
安装方式
采用双条3M强力胶粘贴
用透明胶带辅助固定
封装材料
ABS塑料
2.4G有源射频卡
2.4G有源卡采用主动发射技术，可以穿透金属防爆膜
能够与Mifare卡、ID卡复合，实现三卡合一
采用通用纽扣电池，电池更换简单。
产品技术参数
电池
2节CR2025纽扣电池
电流
≤14uA
发射频率
0.7秒/次
工作温度
-20℃～70℃
重量
约25g
工作频率
2.4～2.5GHz
体积
82×55×5mm
车用2.4G卡座
为了减少车辆金属膜及烈日暴晒车内高温对卡片读卡稳定性的影响，采用加装卡座的方法可以有效加强读卡效果，降低卡片温度，增加卡的使用稳定性和寿命。
产品技术参数
体积
86×61×10mm
工作温度
-40℃～70℃
安装方式
采用双条3M强力胶粘贴
用透明胶带辅助固定
封装材料
ABS塑料
Mifare卡
非接触式IC薄卡，由IC芯片及感应天线组成，经高温层压工艺压制成国际标准尺寸的卡片。
产品技术参数
存储容量
8Kbit，16个独立扇区
工作频率
13.56 MHz
读写距离
2.5～10cm
工作温度
-30℃～70℃
擦写寿命
>100,000次
外形尺寸
ISO标准卡 85.6x54x0.82mm
封装材料
PVC

BU-900P-K长距离读卡器
长距离读卡器采用UHF900M电子标签读卡技术，1.5米距离读卡。广泛适用于门禁停车场系统管理、人员门禁管理、电子防伪、物流监控、生产自动化管理等数据采集系统。
产品技术参数
接口类型
TCP/IP
外形尺寸
230mm×230mm×50mm
电    源
DC12V，1A
工作温度
-25℃ — 65℃
存储温度
-40℃ — 80℃
防护等级
IP45（防雨淋）
900M读卡区域
1.5米
读卡方式
触发读卡/连续读卡
标签协议
EPC Gen2
工作频率
920.5MHZ-924.5MHZ
重    量
1.5KG（不含支架）
