课程设计示例.pptx

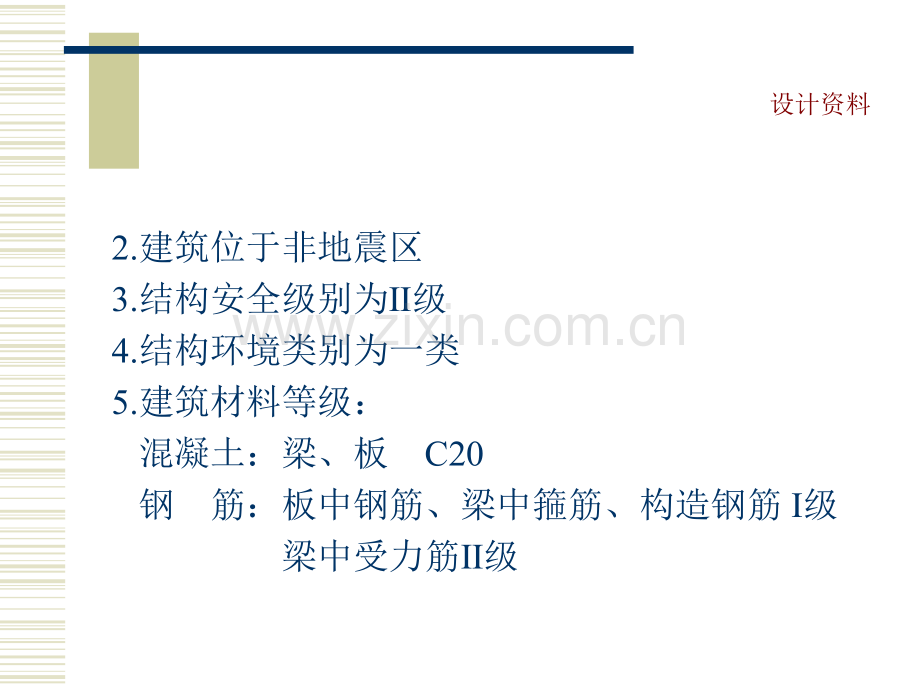

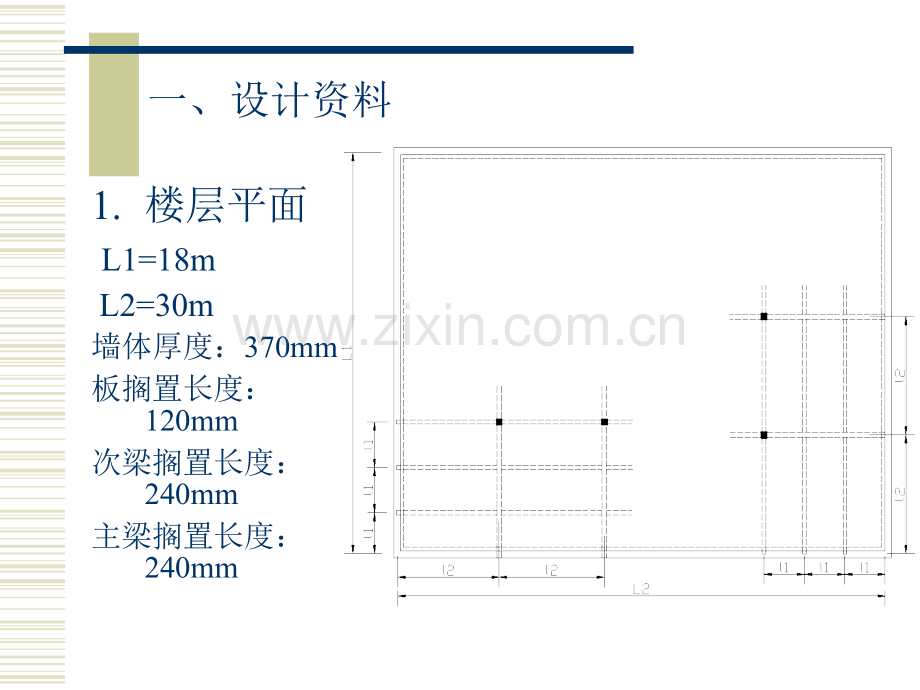

一、设计资料1.楼层平面 L1=18m L2=30m墙体厚度：370mm板搁置长度：120mm次梁搁置长度：240mm主梁搁置长度：240mm设计资料 2.建筑位于非地震区 3.结构安全级别为级 4.结构环境类别为一类 5.建筑材料等级：混凝土：梁、板 C20 钢 筋：板中钢筋、梁中箍筋、构造钢筋 级 梁中受力筋级设计资料 6.荷载：钢筋混凝土重力密度：25kN/m3 水磨石面层：0.65kN/m2 石灰砂浆抹面15mm：17kN/m3 楼面活荷载：4kN/m2 二、结构平面布置及构件截面尺寸初估1.柱网布置：结构平面布置及构件截面尺寸初估结构平面布置及构件截面尺寸初估2.各构件截面尺寸初估：板：板厚=mm 次梁：梁高 h=mm；梁宽 b=mm 主梁：梁高 h=mm；梁宽 b=mm 柱：bh=350mm 350mm 三、板的计算板的计算板的计算1.荷载计算：恒载标准值：水磨石面层：=0.65kN/m2 80mm钢筋混凝土板：0.080 25kN/m3 =2.0kN/m2 15mm石灰砂浆抹面：0.015 17kN/m3=0.26kN/m2 qGk=2.91 kN/m2 恒载设计值:qG=1.05 qGk=3.056 kN/m2 活荷载标准值：qQk=4kN/m2 活荷载设计值：qQ=1.2 qQk=4.8 kN/m2 荷载设计值：荷载设计值：q=(qG+qQ)1m=7.856 kN/m板的计算2.计算跨度：边跨：l1=minl中-中，1.1l净跨 中跨：l2=minl中-中，1.1l净跨 板的计算3.计算简图：板的计算3.内力计算：承受均布荷载的等跨连续板：折算荷载：板：支座边缘处弯矩：板的计算 板弯矩计算图（kNm）1B2C3 板的计算4.正截面强度及配筋计算：1B2C3 M(M)(kNm)配筋（mm2）实配面积（mm2）板配筋简图四、次梁的计算次梁计算简图次梁的计算1.荷载计算：恒载标准值：由板传来恒载：2.91 kN/m22m=5.82 kN/m 次梁自重：25kN/m30.2(0.4-0.08)=1.6kN/m 次梁粉刷：17kN/m30.015(0.4-0.08)2=0.163kN/m gk=7.583 kN/m 恒载设计值:g=1.05 gk=7.962 kN/m 活荷载标准值：qk=4kN/m22.0m=8 kN/m 活荷载设计值：q=1.2 qk=9.6 kN/m次梁的计算2.计算跨度：计算弯矩：边跨：l1=minl中-中，1.05l净跨 中跨：l2=minl中-中，1.05l净跨 计算剪力：l=l净跨次梁的计算3.计算简图：次梁的计算4.内力计算：承受均布荷载的等跨连续梁：折算荷载：次梁：支座边缘处弯矩：次梁的计算 次梁跨中弯矩计算表（kNm）计算截面1B2C3 次梁的计算 次梁支座处剪力计算表（kN）计算截面ABLBRCLCR 次梁的计算4.截面强度及配筋计算：(1).次梁截面确定：承受正弯矩的跨中截面应按照T形截面计算。确定：bf=mm 承受负弯矩的支座截面应按照矩形截面计算次梁的计算(2).正截面强度及配筋计算：计算截面边跨中1支座B中间跨中支座C M(M)(kNm)b或bf(mm)配筋（mm2）实配面积（mm2）次梁的计算(3).斜截面强度计算及配筋 ABLBRCLCR V(kN)实配箍筋（mm2）次梁配筋简图五、主梁的计算计算简图主梁的计算1.荷载计算：恒载标准值：由次梁传来恒载：7.583 kN/m6=45.498 kN 主梁自重：25kN/m30.3(0.65-0.08)2=8.55kN 主梁粉刷：17kN/m30.015(0.65-0.08)22=0.5814kN gk=54.629 kN 恒载设计值:g=1.05 gk=57.36 kN 活荷载标准值：qk=46.0m2.0m=48 kN 活荷载设计值：q=1.2 qk=57.6 kN主梁的计算2.计算跨度：计算弯矩：边跨：l1=minl中-中，1.05l净跨 中跨：l2=minl中-中，1.05l净跨 计算剪力：l=l净跨主梁的计算3.计算简图：主梁的计算4.内力计算：承受均布荷载的等跨连续梁：支座边缘处弯矩：主梁的计算(1).各种荷载下的弯矩、剪力及最不利组合 表9-7主梁的计算(2).弯矩及剪力包络图主梁的计算4.截面强度及配筋计算：(1).主梁截面确定：承受正弯矩的跨中截面应按照T形截面计算。确定：bf=mm 承受负弯矩的支座截面应按照矩形截面计算主梁的计算(2).正截面强度及配筋计算：计算截面边跨中1支座B中间跨中支座C M(M)(kNm)b或bf(mm)配筋（mm2）实配面积（mm2）主梁的计算(3).斜截面强度计算及配筋 ABLBRCLCR V(kN)实配箍筋（mm2）实配弯筋（mm2）
