地基与基础课程实践性教学指导.docx

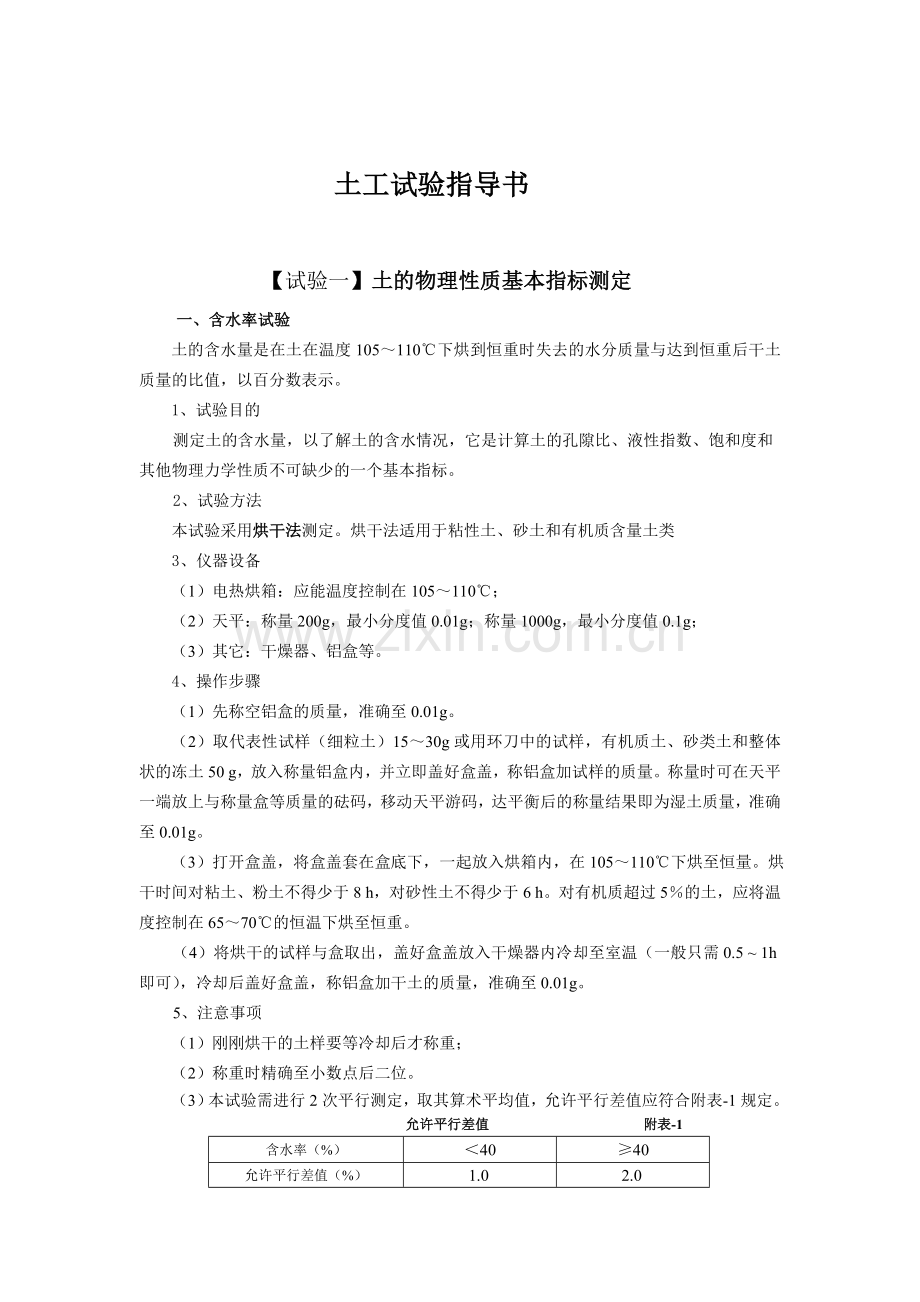

地基与基础课程实践性教学指导土工试验指导书 土工试验指导书 【试验一】土的物理性质基本指标测定一、含水率试验土的含水量是在土在温度105110下烘到恒重时失去的水分质量与达到恒重后干土质量的比值，以百分数表示。1、试验目的测定土的含水量，以了解土的含水情况，它是计算土的孔隙比、液性指数、饱和度和其他物理力学性质不可缺少的一个基本指标。2、试验方法本试验采用烘干法测定。烘干法适用于粘性土、砂土和有机质含量土类3、仪器设备（1）电热烘箱：应能温度控制在105110；（2）天平：称量200g，最小分度值0.01g；称量1000g，最小分度值0.1g；（3）其它：干燥器、铝盒等。4、操作步骤 （1）先称空铝盒的质量，准确至0.01g。 （2）取代表性试样（细粒土）1530g或用环刀中的试样，有机质土、砂类土和整体状的冻土50 g，放入称量铝盒内，并立即盖好盒盖，称铝盒加试样的质量。称量时可在天平一端放上与称量盒等质量的砝码，移动天平游码，达平衡后的称量结果即为湿土质量，准确至0.01g。 （3）打开盒盖，将盒盖套在盒底下，一起放入烘箱内，在105110下烘至恒量。烘干时间对粘土、粉土不得少于8 h，对砂性土不得少于6 h。对有机质超过5的土，应将温度控制在6570的恒温下烘至恒重。（4）将烘干的试样与盒取出，盖好盒盖放入干燥器内冷却至室温（一般只需0.5 1h即可），冷却后盖好盒盖，称铝盒加干土的质量，准确至0.01g。5、注意事项（1）刚刚烘干的土样要等冷却后才称重；（2）称重时精确至小数点后二位。（3）本试验需进行2次平行测定，取其算术平均值，允许平行差值应符合附表-1规定。允许平行差值 附表-1含水率（%）4040允许平行差值（%）1.02.06、计算公式土的天然含水量按下列公式计算： 式中：土的含水率，%； 试样中水的质量，g，； 试样土粒的质量，g，； 称量盒加湿土质量，g； 称量盒加干土质量，g；称量盒质量，g。7、本试验记录见附表-2。含水率试验记录（烘干法） 工程名称 试验日期 土样编号 试验者 附表-2 盒号称量盒质量（g）湿土+盒质量（g）干土+盒质量 （g）含水率（%）平均含水量（%）二、 土的密度试验土的密度是指单位体积内土的质量。1、试验目的测定土的湿密度，以了解土的疏密和干湿状态，供换算土的其他物理性质指标和工程设计以及控制施工质量之用。2、试验方法土的密度测定方法有以下三种，这里仅介绍常用的环刀法。环刀法适用于测定细粒土，即测定一般粘性土的密度；蜡封法适用于测定易破裂土和不规则的坚硬土的密度；灌砂法适用于现场测定粗粒土的密度。3、仪器设备（1）环刀：内径61.8mm和79.8mm，高度20mm； （2）天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g；（3）其它：削土刀、钢丝锯、玻璃片、凡士林等。4、操作步骤（1）测出环刀的体积V，在天平上称环刀质量。（2）按工程需要取原状土或人工制备所需要求的重塑土样，其直径和高度应大于环刀的尺寸，整平两端放在玻璃板上。（3）将环刀的刀口向下放在土样上面，然后用手将环刀垂直下压，使土样位于环刀内。然后用削土刀或纲丝锯沿环刀外侧削去两侧余土，边牙边削至与环刀口平齐，两端盖上平滑的圆玻璃片，以免水分蒸发。（4）擦净环刀外壁，拿去圆玻璃片，秤取环刀加土的质量，精确至0.1g。（5）记录环刀加土的质量、环刀号以及环刀质量和质环刀体积（即试样体积），见附表-3。5试验注意事项（1）密度试验应进行2次平行测定，两次测定的差值不得大于0.03g/cm3，取两次试验结果的算术平均值；（2）密度计算准确至0.01 g/cm3。6计算公式（1）土的密度：式中： 试样的湿密度，g/cm3，准确到0.01g/cm； 试样的质量，g； V 试样的体积（环刀的内径净体积），cm3； 环刀质量，g； 环刀加土的质量，g 。 （2）试样的干密度：式中： 干土质量密度，g/cm3）； 湿土密度，g/cm3； 土的含水率，。7本试验记录格式见附表-3。 密度试验记录（环刀法） 工程名称 试验者 试验日期 计算者 附表-3环刀号环刀质量（g）试样体积（cm）环刀+试样质量 （g）土样质量（g）湿密度（g/cm3）试样含水率（%）干密度（g/cm3）平均干密度（g/cm3）三、相对密度试验（土粒比重）土的相对密度是试样在105110下烘至恒重时、土粒质量与同体积4时的水质量之比。1、试验目的测定土的相对密度（土粒比重），它是土的物理性质基本指标之一，为计算土的孔隙比、饱和度以及为其它土的物理力学试验(如颗粒分析的比重计法试验、压缩试验等)提供必需的数据。2、试验方法通常采用比重瓶法测定粒径小于5mm的颗粒组成的各类土。用比重瓶法测定土粒体积时，必须注意所排除的液体体积确能代表固体颗粒的实际体积。土中含有气体，试验时必须把它排尽，否则影响测试精度，可用沸煮法或抽气法排除土内气体。所用的液体为纯水。若土中含有大量的可溶盐类、有机质、胶粒时，则可用中性溶液，如煤油、汽油、甲苯等，此时，必须采用抽气法排气。3、仪器设备（1）比重瓶：容量100mL或50mL，分长径和短径两种。（2）天秤：称量200g，最小分度值0.001g；（3）砂浴：应能调节温度的；（或可调电加热器）（4；恒温水槽：准确度应为；（5）温度计： 测定范围刻度为050，最小分度值为0.5；（6）真空抽气设备（7）其它：烘箱、纯水、中性液体、小漏斗、干毛巾、小洗瓶、磁钵及研棒、孔径为2mmj及5mm筛、滴管等。4、操作步骤（1）试样制备：取有代表性的风干的土样约100g，碾散并全部过5mm的筛。将过筛的风干土及洗净的比重瓶在100110下烘干，取出后置于干燥器内冷却至室温称量后备用。（2）将比重瓶烘干，冷却后称得瓶的质量。（3）称烘干试样15g(当用50mL的比重瓶时，称烘干试样10g)经小漏斗装入100mL比重瓶内，称得试样和瓶的质量，准确至0.001g。（4）为排出土中空气，将已装有干试样的比重瓶，注入半瓶纯水，稍加摇动后放在砂浴上煮沸排气。煮沸时间自悬液沸腾时算起，砂土应不少于30min，粘土、粉土不得少于1h。煮沸后应注意调节砂浴温度，比重瓶内悬液不得溢出瓶外。然后，将比重瓶取下冷却。（5）将事先煮沸并冷却的纯水（或排气后的中性液体）注入装有试样悬液的比重瓶中，如用长颈瓶，用滴管注水恰至刻度处，擦干瓶内、外刻度上的水，称瓶、水土总质量。如用短颈比重瓶，将纯水注满瓶塞紧瓶塞，使多余水分自瓶塞毛细管中溢出。将瓶外水分擦干后，称比重瓶、水和试样总质量，准确至0.001g。然后立即测出瓶内水的温度，准确至0.5。（6）根据测得的温度，从已绘制的温度与瓶、水总质量关系曲线中查得各试验比重瓶、水总质量。（7）用中性液体代替纯水测定可溶盐、粘土矿物或有机质含量较高的土的土粒密度时，常用真空抽气法排除土中空气。抽气时间一般不得少于1h，直至悬液内无气泡逸出为止，其余步骤同前。5、注意事项（1）用中性液体，不能用煮沸法。（2）煮沸（或抽气）排气时，必须防止悬液溅出瓶外，火力要小，并防止煮干。必须将土中气体排尽，否则影响试验成果。（3）必须使瓶中悬液与纯水的温度一致。（4）称量必须准确，必须将比重瓶外水分擦干。（5）若用长颈式比重瓶，液体灌满比重瓶时，液面位置前后几次应一致，以弯液面下缘为准。（6）本试验必须进行两次平行测定，两次测定的差值不得大于0.02，取两次测值的平均值，精确至0.01g/cm3。 6、计算公式（1）土粒的比重（相对密度）应按下式计算： 式中：试样的质量，g ； 比重瓶、水总质量，g ； 比重瓶、水、试样总质量，g ； 时纯水或中性液体的比重。 水的密度见附表4，中性液体的比重应实测，称量准确至0.001 g。不同温度时水的密度 附表4水温 （）4.056151621222526282932333536水的密度（g/cm3）1.0000.9990.9980.9970.9960.9950.9940.9937、比重瓶法测定土的比重试验记录见附表5。比重试验记录（比重瓶法） 工程名称 试验日期 土样编号 试验者 附表5试样编号比重瓶号温度液体比重查表比重瓶质量（g）干 土质量（g）瓶+液体质 量（g）瓶+液+干土总质量（g）与干土同体积的液体质量 （g）比 重平均值=+- 界限含水量作为粘性土的分类以及估算地基土承载力的依据。粘性土随含水量变化，从一种状态转变为另一种状态的含水率界限值，称为界限含水率。液限是粘性土从可塑状态转变为流动状态的界限含水率；塑限是粘性土可塑状态转变为半固态的界限含水率。3、试验方法 土的液限试验采用锥式法 土的塑限试验采用搓条法 土的液塑限试验采用液塑限联合测定法本试验采用液、塑限联合测定法，适用于粒径小于0.5mm颗粒以及有机质含量不大于试样总质量5%的土。内径40mm，高30mm孔径0.5mm的筛gg分成3份，分别放入3个盛土皿中，加入不同数量的纯水，使分别接近液限、塑限和二者中间状态的含水量，调成均匀膏状，g（6）按35的步骤分别测试其余2个试样的圆锥下沉深度及相应的含水率。液塑限联合测定应不少于三点。6、注意事项（1）圆锥入土深度宜为34（2）土样分层装杯时，注意土中不能留有空隙。（3）每种含水率设三个测点，取平均值作为这种含水率所对应土的圆锥入土深度，如三点下沉深度相差太大，则必须重新调试土样。 计算与绘图绘制圆锥下沉深度h与含水量的关系曲线。在圆锥下沉深度h与含水量关系图上查得：下沉深度为17mm所对应的含水量为液限L；下沉深度为2mm所对应的含水量为塑限P，以百分数表示，准确至0.1。计算塑性指数和液性指数塑性指数： 液性指数： 液塑限联合测定法）试样编号圆锥下沉深度（mm）盒号湿土质量（g）干土质量（g）含水率（%）液 限（%）塑限 （%）塑性指数 二、滚搓法塑限试验 塑限是粘性土的可塑状态与半固态的界限含水率。 1、试验目的 测定粘性土的塑限，并根据和计算土的塑性指数Ip，进行粘性土的定名分类，判别粘性土的软硬程度。 2、仪器设备 （1) 毛玻璃板:尺寸2OOmm3OOmm。 （2) 天平:分度值0.010.001 g。 （3) 卡尺:分度值为0.02mm直径为3mm的铁丝。 （4) 其他:称量盒、滴管、纯水、吹风机、烘箱等。 3、操作步骤 （1) 取0.5mm筛下代表性试样100g，放在盛土皿中加纯水拌匀，湿润过夜。 （2）将制备好的试样在手中揉捏至不粘手，当捏扁出现裂缝时，表示其含水率接近塑限。 （3) 取接近塑限含水率的试样810g，然后用手搓成椭圆形，放在毛玻璃板上用手掌滚搓，滚搓时手掌用力要均匀地施加在土条上，土条不得有空心现象，长度不宜大于手掌宽度。 （4) 若土条搓压至直径达3mm时仍没有出现裂纹和断裂，或者直径大于3mm时土条就出现裂纹和断裂，表示试样的含水率高于塑限或低于塑限，都应该重新取样再进行滚搓，直到土条直径搓成3mm时其土条表面产生均匀裂纹并开始断裂(见附图-3)，此时试样的含水量即为塑限。 （5)取直径3mm有裂纹的土条35g，测定土条的含水率 即为塑限。4、计算粘性土塑限公式同前。滚搓法塑限试验记录见附表-7。5、注意事项 （1）搓条时要用手掌全面地施加轻微的均匀压力搓滚。搓条法测塑限需要耐心反复地实践，才能达到试验标准。 （2) 做两次平行试验，取两个测值的平均值，以百分数表示。 滚搓法测定塑限滚搓法塑限试验记录 称量盒盒 号称量盒质量 （g）湿土+称量盒总质量 （g）干土+称量盒总质量 （g）塑限 （%）平均值（%）三、锥式仪液限试验液限是指粘性土可塑状态与流塑状态的界限含水率。1、试验目的 测定粘性土的液限含水率。2、仪器设备（1) 锥式液限仪:该仪器的主要部分是用不锈钢制成的精密圆锥体，顶角，高约25mm，距锥尖lOmm处刻有一环形刻线。有两个金属锤通过一半圆形钢丝固定在圆锥体上部作为平衡装置。锥式液限仪的圆锥质量是76g，另外还配备有试样杯和台座各一个 (见附图-4)。（2)天平:称量200g，最小分度值0.01g。（3)电烘箱。（4)烘干称量盒。（5)其他:盛土器皿、调土板、调土刀、滴管、凡士林等。3、操作步骤（1)取有代表性的天然含水率的土样，在橡皮垫上将土碾散 (切勿压碎颗粒)，然后将土样放人调土皿中，加纯水调成均匀浓糊状。若土中含有大于0.5mm颗粒时，应过0.5mm筛去掉。（2)用调土刀取制备好的土样放在调土板上彻底拌均匀，填入试样杯中，填土时注意勿使土内留有空气，然后刮去多余的土，使土面与杯口平齐，然后将试样杯放在台座上。注意在刮去余土时，不得用刀在土面上反复涂抹。（3）用纸或布揩净锥式液限仪，并在锥体上抹一薄层凡士林。用拇指和食指提住上端手柄，使锥尖与试样中部表面接触，放开手指使锥体在重力作用下沉人土中。（4)若锥体约经过15s沉人土中的深度大于或小于lOmm时，则表示试样的含水率高于或低于液限。这时应先挖出粘有凡士林的土去掉，再将试样杯中的试样全部放回调土板上，或铺开使多余水分蒸发，或加入少量纯水，重新调拌均匀，再重复（2)、（3)、（4)步的操作，直至当锥体经15s沉人土中深度恰好为1Omm时为止，此时土样的含水率即为液限。（5) 取出锥体，挖出粘有凡士林的土后，在沉锥附近取土约10g左右放到烘干的称量盒中。然后按含水率试验方法测定含水率。4、计算液限：式中符号的意义同前。 5、注意事项（1) 在制备好的试样中加水时不能一次加的太多，特别是初次宜少许。（2）试验前应校验锥式液限仪的平衡性能。（3) 需取两次试样进行测定，两次测定差值:液限40%时，不大于1%，液限40%时，不大于2%。取两次测定的平均值，以百分数表示。6、将上述试验测得的数据记录副附表-8。锥式仪液限试验记录工程名称 试验日期 试样编号 试验者 附表-8盒号烘干盒质量（g） 湿土+称量盒总质量（g）干土+称量盒总质量（g）干土质量（g）水质量（g）液 限（%）平均值（%） 锥式液限仪四、碟式仪液限试验液限是粘性土的可塑状态与流塑态的界限含水率。1、试验目的测定粘性土液限。2、仪器设备（1) 碟式液限仪:由铜碟、支架、底座组成，底座为硬橡胶制成(见附图-5)。（2）开槽器:带量规，具有一定形状和尺寸。（3) 其他:天平、盛土器皿、调土刀、称量盒、烘箱、干燥器等。碟式塑限仪示意图1-开槽器；2-销子；3-支架；4-土碟；5-蜗轮；6-摇柄；8-调整板3、操作步骤（1) 本试验宜采用天然含水率试样，当土样不均匀时，采用风干试样，当试样中含有粒径大于0.5mm的土粒和杂物时，应过0.5mm的筛。（2）当采用天然含水率土样时，取代表性土样250g，采用风干土样时，取0.5mm筛下物的代表性土样200g，将试样放在橡皮板上用纯水将土样调成均匀膏状，然后放人调土皿，浸润过夜。（3) 将制好的试样充分调拌均匀，铺于铜碟的前半部，用调土刀将铜碟前沿刮成水平，使试样中心厚度为10mm，然后用开槽器经蜗形轮的中心沿铜碟直径将试样划开，形成V形槽。（4) 按2r/s的速度转动摇柄，使铜碟反复起落，坠击于底座上，数记击数，直至V形槽两边试样的合拢长度达13mm时为止。然后记录击数，并在槽的两边取试样不应少于10g放人称量盒内，测定其含水率。（5) 将操作步骤第（2)步制好的试样加不同水率重复试验步骤（3)、（4)，测定槽底两边试样合拢为13mm所需要的击数及相应的含水率，试样宜45个，槽底试样合拢所需要的击数宜控制在1535击数之间。 4、计算与绘图（1) 计算含水率式中为击下试样的含水率，（%）；其它符号意义同前。（2）以击次为横坐标，含水率为纵坐标，在单对数坐标纸上绘制击次与含水率关系曲线见附图（3）碟式仪液限试验记录见附表-9。液限曲线 碟式仪液限试验记录 工程编号 试验日期 试样编号 试验者 附表-9称量盒 号击数称量盒质 量（g）湿土+称量盒总质量（g）干土+称量盒总质量（g）干土质量（g）水质量（g）击下试样含水率（%）液 限（%）【试验三】土的标准固结试验土的固结（压缩）试验mm 7-位移级导杆；8-位移计架；9-试样mm和79.8mm，cm0mm mm；当用浮环式容器时上下端 mm，最小分度值为0.01 mm的百分表或精确度为全量程0.2%的位移传感器。 mm时，g/cm3。g/cm3； mm；mm；按下式计算： 在mm；即等于施加第一级压力前预压调整时的百分表起始读数与百分表的读数之差； 在其值可由实验室给出mm。mm/ m。），mm；其值等于该级压力下固结稳定读数减去仪器变形量）。以孔隙比为纵坐标、压力为横坐标，绘制孔隙比与压力曲线（附图）；（6）土的标准固结试验记录，见附表-10附表-13。 曲线土的标准固结试验记录 （一） 工程编号 试验日期 试样编号 试验者 仪器编号 计算者 附表-10 压 力0.05（Mpa）0.1（Mpa）0.2（Mpa00.39（Mpa）0.4（Mpa）经过时间（min）时间变形读数时间变形读数时间变形读数时间变形读数时间变形读数00.10.2512.2546.25 9 12.25 16 20.25 25 30.25 3642.25 49 64 10020023（h） 24（h）总变形量（mm）仪器变形量（mm）试样总变形量（mm） 土的标准固结试验记录 （二） 工程编号 试样面积 试验者 仪器编号 土粒相对密度 计算者 试样编号 试验前孔隙比 校核者 试验日期 试验前试样高度 mm 附表-11盒号 湿土质量（g）干土质量（g）含水率（%）平均含水率（%）附表-11湿土质量（g）（g/cm3）附表-13（注：手轮每转一圈推进下盒0.2，）。（1）先安装试样，再装量表。安装试样时要用透水石把土样从环刀推进剪切盒里，试验前量表中的大指针调至零。（2）加剪切时要先拔出销钉。 测力计（量力环）校正系数，kPa/0.01；剪切时测力计量表最大读数，或位移4毫米时的读数，0.01。（3）绘制关系曲线以垂直压力为横坐标，以抗剪强度为纵坐标，纵横坐标必须同一比例，根据图中各点绘制关系曲线，该直线的倾角为土的内摩擦角，该直线在纵轴上的截距为土的粘聚力，如附图所示。（4）慢剪试验的记录格式见附表快剪试验慢剪试验的第（1）（5）款步骤进行。0.8mm/min，使试样在35 min内剪损，使试样在35min内剪破。其慢剪试验的第（6）、（7）款适用于测定渗透系数小于10cm/s的细粒土。抗剪强度与垂直压力关系曲线三、快剪试验快剪试验慢剪试验的第（1）（4）款步骤进行（注意：安装时应以硬塑料薄模代替滤纸，不需安装垂直位移装置）。快剪试验是在试样上施加垂直压力后，拔去固定销，立即以0.8mm/min的剪切速度慢剪试验的第（5）、（6）款步骤进行至试验结束；使试样在35min内剪损。一般在整个试验过程中，不允许试样的原始含水率有所改变即在试验过程中孔隙水压力保持不变。快剪试验法适用于测定渗透系数小于10cm/s的细粒土。慢剪试验的记录 工程编号 试验方法 试验日期 仪器编号 土壤类别 试验者 试样编号 量力环校正系数 计算者 附表三轴压缩剪切试验是试样在三向应力状态下，测定土的抗剪强度参数的一种剪切试验方法。通常采用34个圆柱体试样，分别在不同的恒定周围压力下，施加轴向压力进行剪切，直至破坏；然后根据极限应力圆包络线，求得土的抗剪强度参数。2、试验方法根据排水条件不同，操作步骤（1） 试样制备：本试验需要34个试样，分别在不同周围压力下进行试验。 试样尺寸：最小直径为35mm，最大直径为101mm，试样高度宜为试样直径的22.5倍。试样土粒的允许最大粒径应符合附表15的规定。对于有裂缝、软弱面和构造面的试样，试样直径宜大于60mm。 试样土粒的允许最大粒径 附表15试样直径（mm）允许最大粒径 100 100 试样直径的1/10 试样直径1/5 原状试样制备，应将土切成圆柱形试样，试样两端应平整并垂直于试样轴，当试样侧面或端部有小石子或凹坑时，允许用削下的余土填补，试样切削时应避免扰动，并取余土测定试样的含水量。扰动试样制备，应根据预定的干密度和含水量，在击实器内分层击实，粉质土宜35层，粘质土宜为58层，各层土料数量应相等，各层接触面应刨毛。击完最后一层，将击样器内的试样两端整平。取出试样、称量，并取余土测定试样的含水率。 对较硬的土样，先用切土刀切取一稍大于规定尺寸的土柱，放在切土架上，用切土器切削土样，边削边压切土器，直到切削到超出试样高度约2cm为止。 对于砂土，应先在压力空底座上依次放上透水石、滤纸、乳胶薄膜和对开圆模筒，然后根据一定的密度要求，分三层装入圆模筒内击突。如果制备饱和砂样，可在圆模筒内通入纯水至13高，将预先煮沸的砂料填入，重复此步骤，使砂样达到预定高度，放在滤纸、透水石，顶帽，扎紧乳胶膜。为使试样能站立，对试样内部施加5kPa（0.05kgscm2）的负压力，然后拆除对开圆模筒。对制备好的试样，应量测其直径和高度。试样的平均直径应按下式计算：式中：分别为试样上、中、下部位的直径，mm。（2）试样的安装： 在压力室底座上依次放上不透水板、试样及试样帽，将橡皮膜用承膜筒套在试样外，并将橡皮膜两端与底座及试样帽分别扎紧。 装上压力室罩，向压力室内注满纯水，关排气阀，压力室内不应有残留气泡。并将活塞对准千分表和试样顶部。 关排水阀，开周围压力阀，施加周围压力，周围压力值应与工程实际荷重相适应，最大一级周围压力与最大实际荷重大致相等。 转动手轮使试样帽与活塞及千分表接触，装上变形指示计，将千分表和变形指示计读数调至零位。 （3）试样的剪切： 开动电机，接上离合器，剪切应变速率宜为每分钟应变0.51.0进行。 剪切开始阶段，试样每产生0.30.4的轴向应变，测记一次千分表读数和轴向应变值。当轴向应变大于3以后，每隔0.70.8的应变值测记一次读数。 当千分表读数出现峰值时，剪切应继续进行，超过5的轴向应变为止。若当千分表读数无峰值时，剪切应进行到轴向应变为1520。 试验结束，关电动机，关周围压力阀，开排气阀，排除压力室内的水，拆除压力室外罩，取出试样，描述破坏特征，称试样质量，并测定含水率。 对其余几个试样，在不同围压下重复上述步骤进行剪切试验。（1）试验前，透水石要煮过沸腾把气泡排出，橡皮膜要检查是否有漏洞。（2）试验时，压力室内充满纯水，没有气泡。6、计算及制图 （1）计算轴向应变： 式中：轴向应变，%；试样剪切室高度的变化，mm；试验原始高度，mm。（2）试样面积剪切时校正值：式中：1 轴向应变，（）； A0 试样原始面积（cm2）。（3）计算主应力差： 式中：大主应力，kPa；小主应力，kPa；测力计率定系数（N/0.01mm）； 测力计读数（0.01mm）；试样剪切时的校正面积（cm2）； 10单位换算系数。（4）绘制极限应力圆和强度包络线：（1-3）1f 3f1f 3f平面上绘制破损应力圆，并绘制不同周围压力下破损应力圆的包线，即可求出不排水强度参数和值（如附图12所示）。附图-12 不固结不排水剪强度包线（5）不固结不排水剪试验记录见附表-16附表19。不固结不排水剪三轴试验的记录 工程编号 试验方法 试验日期 仪器编号 土壤类别 试验者 试样编号 量力环校正系数 计算者 附表试样草图试样破坏描述含水率记录 附表试验前试验后盒号 湿土质量（g）干土质量（g）含水率（%）平均含水率（%） 密度记录 附表试样面积（cm）试样高度（cm）试样体积（cm3）试样质量（g）密度（g/cm3）平均密度（g/cm3）不固结不排水剪切数据记录测力计系数 N/0.01mm 剪切速度 mm/min 周围压力 KPa 附表轴向变形（0.01mm）轴向应变（%）校正面积（cm）测力计读数（0.01mm）主应力差（kPa）
