各专业施工图校审提纲.doc

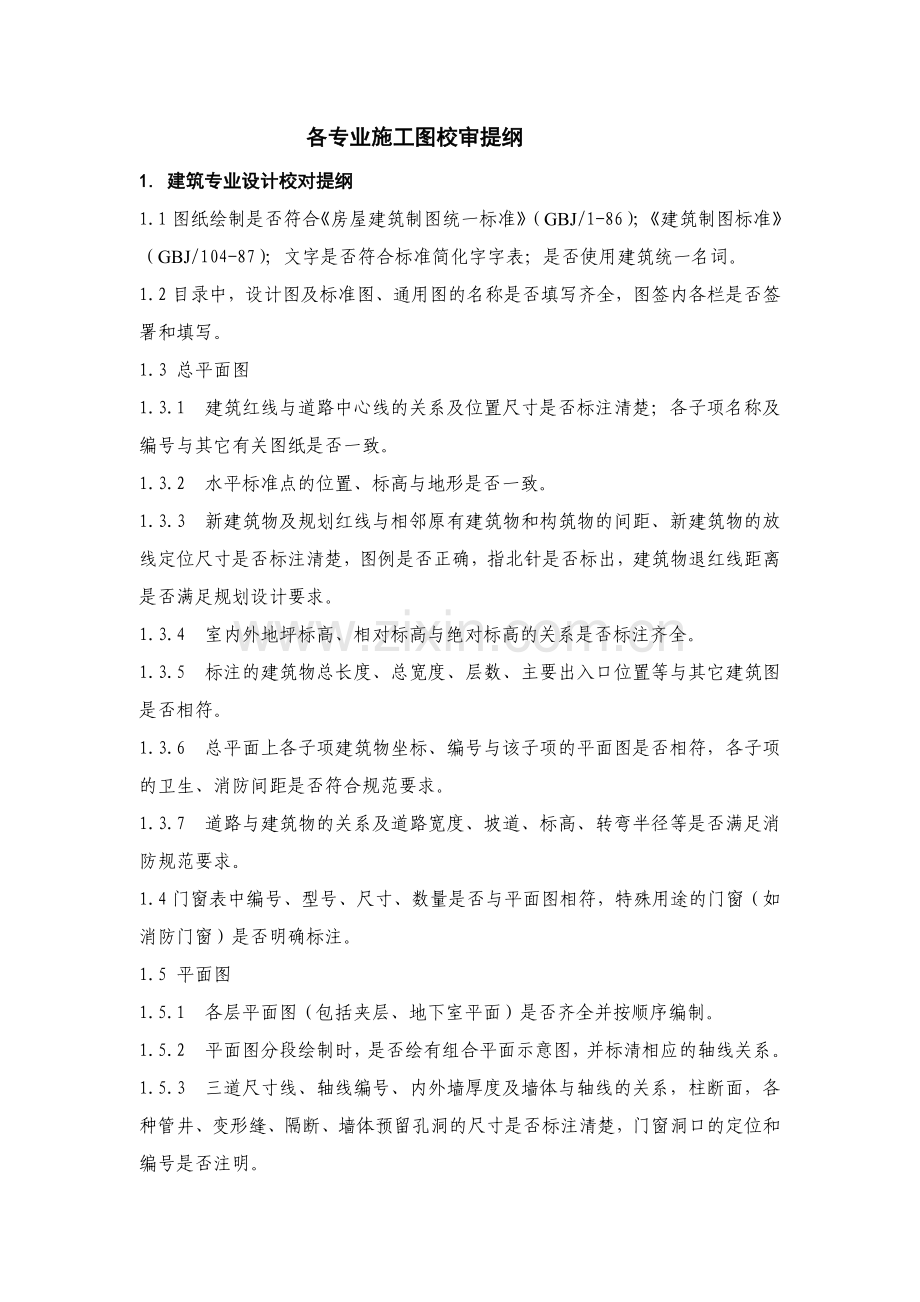

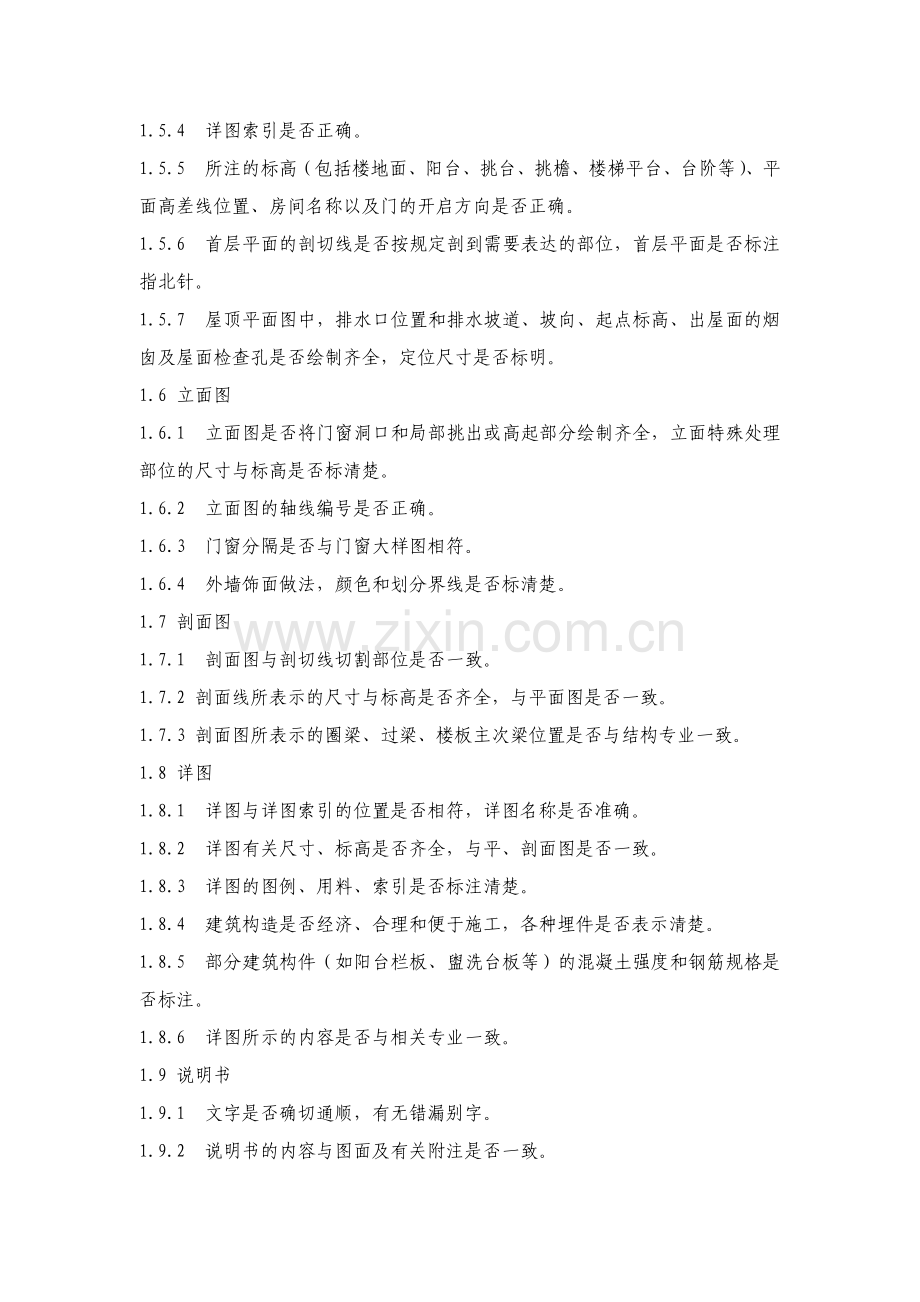

各专业施工图校审提纲1. 建筑专业设计校对提纲1.1 图纸绘制是否符合房屋建筑制图统一标准（GBJ/1-86）；建筑制图标准（GBJ/104-87）；文字是否符合标准简化字字表；是否使用建筑统一名词。1.2 目录中，设计图及标准图、通用图的名称是否填写齐全，图签内各栏是否签署和填写。1.3 总平面图1.3.1 建筑红线与道路中心线的关系及位置尺寸是否标注清楚；各子项名称及编号与其它有关图纸是否一致。1.3.2 水平标准点的位置、标高与地形是否一致。1.3.3 新建筑物及规划红线与相邻原有建筑物和构筑物的间距、新建筑物的放线定位尺寸是否标注清楚，图例是否正确，指北针是否标出，建筑物退红线距离是否满足规划设计要求。1.3.4 室内外地坪标高、相对标高与绝对标高的关系是否标注齐全。1.3.5 标注的建筑物总长度、总宽度、层数、主要出入口位置等与其它建筑图是否相符。1.3.6 总平面上各子项建筑物坐标、编号与该子项的平面图是否相符，各子项的卫生、消防间距是否符合规范要求。1.3.7 道路与建筑物的关系及道路宽度、坡道、标高、转弯半径等是否满足消防规范要求。1.4 门窗表中编号、型号、尺寸、数量是否与平面图相符，特殊用途的门窗（如消防门窗）是否明确标注。1.5 平面图1.5.1 各层平面图（包括夹层、地下室平面）是否齐全并按顺序编制。1.5.2 平面图分段绘制时，是否绘有组合平面示意图，并标清相应的轴线关系。1.5.3 三道尺寸线、轴线编号、内外墙厚度及墙体与轴线的关系，柱断面，各种管井、变形缝、隔断、墙体预留孔洞的尺寸是否标注清楚，门窗洞口的定位和编号是否注明。1.5.4 详图索引是否正确。1.5.5 所注的标高（包括楼地面、阳台、挑台、挑檐、楼梯平台、台阶等）、平面高差线位置、房间名称以及门的开启方向是否正确。1.5.6 首层平面的剖切线是否按规定剖到需要表达的部位，首层平面是否标注指北针。1.5.7 屋顶平面图中，排水口位置和排水坡道、坡向、起点标高、出屋面的烟囱及屋面检查孔是否绘制齐全，定位尺寸是否标明。1.6 立面图1.6.1 立面图是否将门窗洞口和局部挑出或高起部分绘制齐全，立面特殊处理部位的尺寸与标高是否标清楚。1.6.2 立面图的轴线编号是否正确。1.6.3 门窗分隔是否与门窗大样图相符。1.6.4 外墙饰面做法，颜色和划分界线是否标清楚。1.7 剖面图1.7.1 剖面图与剖切线切割部位是否一致。1.7.2 剖面线所表示的尺寸与标高是否齐全，与平面图是否一致。1.7.3 剖面图所表示的圈梁、过梁、楼板主次梁位置是否与结构专业一致。1.8 详图1.8.1 详图与详图索引的位置是否相符，详图名称是否准确。1.8.2 详图有关尺寸、标高是否齐全，与平、剖面图是否一致。1.8.3 详图的图例、用料、索引是否标注清楚。1.8.4 建筑构造是否经济、合理和便于施工，各种埋件是否表示清楚。1.8.5 部分建筑构件（如阳台栏板、盥洗台板等）的混凝土强度和钢筋规格是否标注。1.8.6 详图所示的内容是否与相关专业一致。1.9 说明书1.9.1 文字是否确切通顺，有无错漏别字。1.9.2 说明书的内容与图面及有关附注是否一致。1.9.3 说明书的内容与该项目的规划设计要点和任务书是否相符。2. 建筑专业设计审核提纲2.1设计文件的功能性、安全性、经济性等质量特性是否符合经评审和确认的设计依据（国家规范、规划设计要点、任务书、阶段批文等）的要求。2.2 设计文件的编制是否符合建筑工程设计文件编制深度的规定。3. 结构专业设计校对提纲 3.1 图纸说明部分3.1.1 设计依据是否明确、齐全。3.1.2 工程名称及设计号与建筑图是否一致。3.1.3 图纸名称、编号与图纸目录是否一致。3.1.4 所有说明是否合理、通顺、清晰、有无错别字，总说明与图纸说明是否一致。3.1.5 抗震设防烈度、结构抗震等级、场地类别、楼面荷载、基本风压、特殊房间荷载值等是否注明。3.1.6 材料的品种、规格，设计强度值、强度等级是否表示清楚。3.1.7 必要的施工注意事项、特殊结构及结构的特殊部位施工时应注意的问题是否标明。3.1.8 结构图纸与其它专业有关部分是否会签一致。3.1.9 正式计算之前，校对人员应对计算输入的形常数、载常数和各类调整系数及有关计算参数进行校对。3.1.10 设计文件深度是否符合有关规定。3.2 计算书3.2.1 构件编号与图纸是否一致。3.2.2 荷载取值是否正确，有无遗漏。3.2.3 计算简图是否合理，荷载传递途径是否清楚明确；形常数、载常数及各类参数和内力调整是否合理。3.2.4 各构件计算方法、使用公式、查用图表计算结果是否正确。3.2.5 采用电算时，计算书是否写明下列各点：1） 计算程序名称及版本号；2） 符合该程序要求的计算条件（基本假定、适用范围、原始参数等）；3） 简图上表明构件施工图号；4） 对电算结果进行必要的整理、分析、判断、列出所采用的数据。3.3 平面图（包括基础平面）3.3.1 轴线号及各部分尺寸是否齐全、正确、与建筑图是否一致。3.3.2 各构件尺寸及位置（平面尺寸线与定位轴线的关系、标高）是否正确、无遗漏。3.3.3 构件编号与详图是否一致，与梁、板、墙、柱、基础表是否一致，与计算书是否一致，有无重复、度厚比有无遗漏。3.3.4 砖墙、墙垛的厚度、高厚比、最小构造尺寸是否符合规定；砖及砂浆强度等级是否注明；过梁、圈梁、构造柱、女儿墙和阳台、外廊及楼梯栏板、小柱等小狗件的位置、截面、锚固长度等是否表示清楚。3.3.5 引用详图号及剖面号，与有关专业图纸是否一致。3.3.6 预留洞位置及尺寸，与有关专业是否会签一致；洞口加强措施是否合理。3.3.7 楼面局部标高变化是否表示清楚。3.3.8 板的编号、配筋是否与计算书符合，钢筋间距及配筋率是否符合规定。3.3.9 隔墙下不设梁时，板内加筋是否合理可靠。3.3.10 梁上加钢砼小柱时，平面图上是否表示，有无“生根”措施。3.3.11 屋面或楼面水池，其防渗要求，施工缝位置及施工要求是否注明。3.3.12 基础平面是否注明：1） 地基状况；2） 持力层名称、位置、承载力标准值；3） 基底标高、地基处理措施；4） 对施工的有关要求；5） 如需沉降观测，其测点布置及埋置详图。3.3.13 地沟（坑）、设备基础的标高、地下管井标高及尺寸是否齐全，与有关专业图纸有无矛盾，对主体结构有无影响。3.4 结构详图3.4.1 编号、位置（与定位轴线关系）、3.4.2 构件尺寸、配筋、材料规格等级与计算书及说明书是否一致。3.4.3 构造是否符合规定，是否方便施工。3.4.4 集中荷载的附加筋（侧箍或吊筋）是否配够；悬臂梁主梁锚固长度是否够；抗扭梁的腰筋及抗扭箍筋是否配够。3.4.5 钢筋、箍筋间距及含钢量是否符合规定；梁主筋多排配置是否分别标明。3.4.6 梁面或板面标高不同时，是否交待清楚钢筋位置。3.4.7 梁、柱、基础楼梯表内各项栏目的填写是否正确、齐全。4. 结构设计专业审核提纲4.1 计算书及有关资料4.1.1 计算书是否符合各专业计算书的质量要求。4.1.2 设计资料是否齐全，顾客提供的资料、专业间互提资料、地质勘查资料等。4.1.3 结构专业采用技术标准目录是否正确。4.1.4 有关质量纪录表格是否填写并合乎有关要求。4.2 图纸部分4.2.1 结构体系、单元划分、结构布置是否合理，是否安全可靠，是否符合专业规范及标准要求。4.2.2 设计文件的内容和深度，是否符合规定。4.2.3 设计说明和施工要求是否合理和方便施工。4.2.4 结构构造措施是否合理和方便施工。4.2.5 基础选型及构造、地基承载力标准值的确定，是否经济合理和安全可靠；高层建筑物埋深是否满足要求。4.2.6 抗震设防类别、抗震设防烈度、结构抗震等级及场地土类别的确定是否合理。4.2.7 结构重点部位、薄弱环节的处理是否采取相应措施予以加强。4.2.8 内、外填充墙的抗震稳定是否符合要求。4.2.9 选用的材料是否经济、合理、符合就地取材原则。4.2.10 各专业是否会签。4.2.11 校对纪录是否齐全，校对的问题是否得到处理。5.给排水专业设计校对提纲5.1 总图5.1.1 各建筑物及室外道路标高、红线范围控制点坐标是否与建筑图相符。5.1.2 进出建筑物各管线平面位置、标高、管径是否与单体相符。5.1.3 管线平面布置是否合理，有无定位，室外消火拴、取水口、消防结合口、水表井、阀门井、跌水井、检查井、雨水口、隔油池、化粪池等布置是否合理，有无遗漏。5.1.4 各管线垂直交叉处标高有无相碰，垂直间距、管道埋深是否符合要求。5.1.5 市政给水管网引入处及市政污水管、雨水管处的排入口，其平面位置、管径、标高、坡度等图中是否标注清楚，符合要求。5.1.6 各管线平面布置，水平间距是否符合规范要求。5.2 平、剖面图5.2.1 图中轴线编号、尺寸、标高是否与建筑图一致.5.2.2 进出户管位置、管径、标高、坡度、立管编号是否与系统图一致。5.2.3 管道布置是否合理，是否正确考虑与门、窗、柱及其它专业管线间的关系。5.2.4 水池、水泵、水箱及其连接管道应与平面图一致，并注明标高管径。5.4 设备材料表5.4.1 管材是否齐全，数量统计是否正确。5.4.2 设备选型是否合理，规格是否标清楚，与平面、系统图中的标注是否一致。5.5 图纸目录5.5.1 图纸编号、名称与各图是否一致。5.5.2 所选用的标准图是否合适，所写图号是否无误。5.6 其他5.6.1 给其它专业所提供的接口资料是否准确，有无遗漏。5.6.2 应填写校对纪录单6.给排水专业设计审核提纲6.1 查阅建设单位提出的设计条件：如水量、水压、水质等要求。6.2 核对建设单位提供或设计人员收集的市政管网给排水连接点平面位置、管径、标高、坡度。6.3 全面了解设计审查部门各阶段设计的批文，设计是否符合审批意见及有关文件规定。6.4 给水排水、消防设计原则、方案、系统是否合理。6.5 设采用的的数据、公式是否符合国家有关规范、规程。计算结果是否正确无误。6.6 查对设备选型是否正确、合理。6.7 是否采用了明令淘汰的材料、设备，采用新材料、新设备是否稳妥可靠。6.8 选用标准图是否合适。6.9 检查图纸上关键尺寸、标高以及有无重大遗漏。6.10 图纸深度是否符合规定。6.11 设计是否符合地方政府及主管部门公布的建设条例规定。6.12 应填写审核纪录单7.电气专业设计校对提纲7.1 图纸目录中的图名、编号、规格是否与实际的图纸相符合，采用的通用图和标准图集是否已经列出。7.2 设计说明中的内容是否全面、具体、准确和无遗漏。7.3 主要设备和材料表中的主要设备和材料的名称、型号、规格和数量是否齐全、准确、非标准设备的参考图号是否已标注。7.4 控制原理图中的控制原理是否能实现，电器元件选择是否正确，箱面布置是否合理，端子接线是否正确。7.5 系统图中的设备安装功率、计算有功功率、计算电流，保护设备的额定电流和整定电流、导线截面和保护管管径是否正确。上、下级之间保护电器动作电流的选择性和配合是否合理。7.6 消防、保安、背景音乐、共用天线或有线电视系统和电话系统中的设备元件及线路的选择是否正确，接线是否合理。7.7 照明平面的灯具型号、布置是否正确，线路和系统图是否一致，导线根数、走线是否正确。插座的接地端和在雕顶内安装的灯具外壳是否已设专用的保护接地线。7.8 动力平面的配线是否标注回路编号，敷设方式、标高、保护管管径是否标注清楚，电机外壳是否接地。7.9 电源进线保护管传墙或基础的预留洞，保护管穿楼板预留洞是否已由建筑和结构专业预留，暗装的各种配电箱、控制箱、电表箱、接线箱的预留洞是否在本专业或建筑专业图中已有标注。7.10 设计中所采用的标准图和图号是否正确。7.11 总平面图有无指北针，绘制方向是否正确，有关建筑标高是否已标注。7.12 电气设备的保护接地、防雷接地是否标注清楚。7.13 负荷计算是否正确，与各系统的标注是否一致。7.14 电气设备用房、设备安装位置是否合理，尺寸标注是否有误，土建留洞、电缆沟尺寸是否准确。8.电气专业审核校对提纲8.1 设计是否符合国家有关的方针、政策、技术规范规定及当地主管部门的有关规定。8.2 平面图、系统图、说明书、计算书的内容是否一致。8.3 电力、照明系统设计是否合理和符合规范规定的要求。8.4 设计中接线方式、控制、保护方式及设备元件选择是否恰当。8.5 设计应考虑的项目是否有遗漏，如建筑物防雷接地、共用天线或有线电视、电话和广播线路及其它电气内容。8.6 消防保安设施是否合理可靠。8.7 与有关专业是否相协调，是否满足各专业条件和要求。8.8 设计文件是否齐全。8.9 设计深度是否符合建设部建筑工程设计文件编制深度的规定的要求。8.10 设计方案是否合理，系统接线、设计方法、变配电站确定及主要设备选型是否正确合理。8.11 引进设备技术是否先进、符合国情、符合招标原则。9.通风、空调专业设计校对提纲9.1 设计图纸目录9.1.1 图纸名称及图号是否与设计图纸相符。9.1.2 图纸规格数量统计是否准确。9.1.3 设计图纸、图号、页数交待是否清楚。9.1.4 设计图纸中选用的国家或地区标准图是否齐全、图号是否正确。9.2 主要设备材料表9.2.1 设计所选用的设备型号、性能规格、数量级应配带的附件等选用是否正确合理。9.2.2 设计所选用的阀门、材料等是否合理。9.2.3 设备及材料的技术规格是否表示齐全清楚。9.2.4 设备及材料有无遗漏项，数量是否正确。9.3 设计施工说明9.3.1.1 工程的主要概况、功能及建筑面积、层数等是否说明清楚。9.3.1.2 工程的设计依据、范围、性质及要求（包括设计中的特殊要求）是否说明清楚。9.3.1.3 室外设计参数、冷源、热源参数是否齐全。9.3.1.4 室内各功能房间设计参数的采用是否合理。9.3.1.5 制冷系统、空调系统、采暖系统、通风系统、消防排烟系统等的阐述是否合理清楚。9.3.1.6 制冷、空调、采暖、通风、消防排烟系统对自动控制的要求是否阐述清楚。9.3.1.7 设计中采用的图例是否符合国标要求。9.3.1.8 使用的计量单位是否统一使用国标单位。9.3.1.9 文字是否通顺、准确、有无错漏别字。9.3.2 施工说明9.3.2.1 通风、空调、制冷及采暖系统安装施工及设备试运转的依据是否明确。9.3.2.2 用料标准规格是否注明清楚。9.3.2.3 风管、水管及设备保温使用的材料要求及保温做法是否注明。9.3.2.4 各种管道的防腐、试压标准及做法是否注明。9.3.2.5 选用国标或地区标准图纸是否列出。9.4 计算书9.4.1 冷、热负荷的计算、通风及排烟的计算采用的指标是否正确、是否符合设计规范等。9.4.2 设备选择和匹配、计算公式、管道流速选择是否恰当。计算书是否正确、完整。9.4.3 水泵扬程计算是否正确。9.4.4 风机风压的计算、风管的截面和风口及其它通风构件的选择是否恰当。9.5 平面图9.5.1 各层平面图上的轴线号、各房间名称是否标出、是否与建筑专业图纸一致。9.5.2 各类管道尺寸是否清楚。9.5.3 各类设备、管道标注管、消音器、风口、调节阀和防火阀等的定位尺寸是否注明（圆形风管及水管中心至墙中、矩形风管标注管边至墙中）。所绘制图纸是否符合制图规定及设计深度要求。9.5.4 各层竖管位置标注是否合理。9.5.5 管道布置和设备布置是否合理。9.5.6 剖切面及局部放大点的选择是否适当、有否编号和说明。9.5.7 送、回风口的气流方向是否标注齐全。9.5.8 空调、送、排风、正压通风及消防排烟系统有无系统编号、主要设备有无编号、与有关图纸是否一致。9.5.9 凝结水管的走向有无注明、是否妥善截至水专业下水道。9.5.10 所用图例是否与统一图例相符合。9.6 剖面图9.6.1 建筑物的轴线号及层高（或标高）是否标注齐全。9.6.2 各种管道与其他工种管道有无碰撞。9.6.3 设备、管道、阀门、通排风口、消音静压箱部件的安装高度是否标注（应标出与建筑物各门相对高度）。9.6.4 剖面图与平面图是否相符、设备编号是否与平面图一致。9.7 流程图与系统图（轴侧图）9.7.1 流程图与系统图的图面是否清晰，与平、剖面图是否一致，设备阀门有无遗漏。9.7.2 设备的编号和管道尺寸与平、剖面图是否相符、有无漏注。9.7.3 管道、坡度、坡向有无注明。9.7.4 系统的管道标高是否标注清楚、与剖面图是否一致。9.7.5 膨胀水箱、冷却塔连接是否合理，补水管、放空阀、排污口等是否齐全、有无遗漏。9.7.6 图例与统一图例是否相符。9.7.7 对系统图、除上述各项要求外，还需注意管道标高、走管方位等与平、剖面图是否一致。10.通风、空调专业设计审核提纲10.1 工程设计是否符合国家有关方针政策和技术规范、规定、是否符合初步或扩大初步设计审批文件的要求。10.2 重大设原则（如制冷主机的选用、材料设备选用合理性、系统布置）是否符合施工、制造、安装和使用要求等。10.3 计算理论及数据的采用是否正确合理10.4 新技术、新设备、新材料的采用是否先进合理、可靠，是否符合本工程的特点与建设条件。10.5设备选型是否恰当，设备与管道的连接、布置是否正确。10.6 通风及空调管道布置是否经济、合理、美观和便于施工及检修。10.7 系统选用的风口、消声器、调节阀、防火阀和必要的测试孔位置是否正确。10.8系统的水管、风管的安装、保温以及穿过建筑伸缩缝的做法是否妥当。10.9 通风、除尘和空调设备安装、隔音、减震、消音等处理是否符合环保要求。10.10 通风、空调及采暖设计的参数和计算指标，采用是否正确。10.11 自动控制方案是否先进、合理、经济。10.12 防烟系统设置的部位与风量、风压的计算及系统控制（自动与手动）是否正确、合理。排烟系统选用的风机、阀门及材料是否符合防火要求。10.13 与平时通风相结合的防排烟系统，由平时通风转换成火灾时防排烟的措施，是否合理，可靠。10.14 设计、施工说明是否详尽准确。10.15 说明文字是否采用规范字，单位及图例、符号是否符合规范和国家计量标准。10.16 全套图纸是否符合本公司各项规定、是否符合建设部颁发的建筑工程设计文件编制深度的规定。
