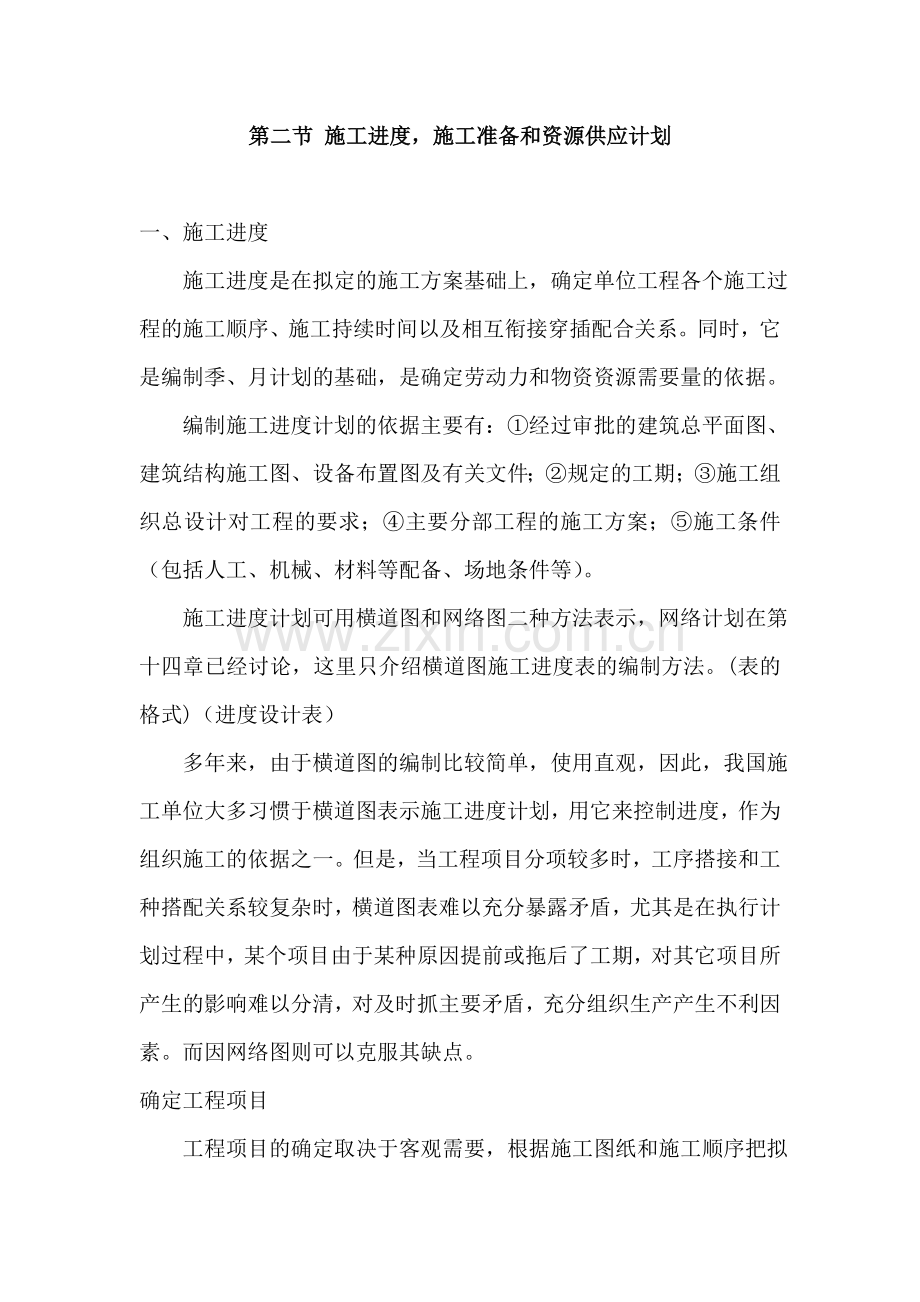

第二节 施工进度，施工准备和资源供应计划一、施工进度 施工进度是在拟定的施工方案基础上，确定单位工程各个施工过程的施工顺序、施工持续时间以及相互衔接穿插配合关系。同时，它是编制季、月计划的基础，是确定劳动力和物资资源需要量的依据。 编制施工进度计划的依据主要有：经过审批的建筑总平面图、建筑结构施工图、设备布置图及有关文件；规定的工期；施工组织总设计对工程的要求；主要分部工程的施工方案；施工条件（包括人工、机械、材料等配备、场地条件等）。 施工进度计划可用横道图和网络图二种方法表示，网络计划在第十四章已经讨论，这里只介绍横道图施工进度表的编制方法。(表的格式)（进度设计表） 多年来，由于横道图的编制比较简单，使用直观，因此，我国施工单位大多习惯于横道图表示施工进度计划，用它来控制进度，作为组织施工的依据之一。但是，当工程项目分项较多时，工序搭接和工种搭配关系较复杂时，横道图表难以充分暴露矛盾，尤其是在执行计划过程中，某个项目由于某种原因提前或拖后了工期，对其它项目所产生的影响难以分清，对及时抓主要矛盾，充分组织生产产生不利因素。而因网络图则可以克服其缺点。确定工程项目 工程项目的确定取决于客观需要，根据施工图纸和施工顺序把拟建单位工程的各个施工过程，结合施工方法，施工条件，劳动组织等因素，确定编制施工进度计划所需要的工程项目。 工程项目划分的粗细程度也要根据客观需要。对于较大型的单位工程，由于施工期长，内容多，往往先编制粗线条的控制进度，以控制各分部工程的工期，而在各分部工程施工前再编制该分部工程的施工设计以指导施工。对于一般的单位工程，可以一次编制出能满足指导施工的进度表。如：在装配式单层厂房的控制性施工进度计划中，只列出土方工程、基础工程、预制工程、安装工程等各分部工程项目。编制实施性施工进度计划时，项目可分得细一些，如构件预制工程可分为支模、绑扎钢筋、浇筑混凝土、养护、拆模等。 施工进度表只列在现场施工的项目，不包括在生产基地生产的构件及其运输工作。 在划分工程项目时，要密切结合选择的施工方案。由于施工方案的不同，会影响工程项目内容、数量及内容的确定，也会影响施工顺序的安排。如：采用开敞式方案的土方开挖，厂房和设备应分别列出。又如结构安装，采用分件安装法，应按构件来确定，若采用综合安装法，应按施工单元来确定，两者在工程项目名称、数量、内容及安装顺序上是不一样的。为简化图表，对于一些辅助性施工过程可进行合并。例如基础工程中的防潮层项目可以合并在砌基础项目里。又如门、窗、楼梯、栏杆等油漆项目可以合并为一。 施工进度计划表中还应列出主要的施工准备工作，水、暖、电、卫生设备安装等专业工程也应列出，以表示它们和土建工程施工配合关系。但只列出项目名称，不必再细分，而由各专业队单独安排各自的施工进度计划。二、施工准备 施工准备工作是完成单位工程施工任务，实现施工进度计划的一个重要环节，也是单位工程施工组织设计中的一项重要内容。为了保证工程建设目标的顺利实现，施工人员在开工前，根据施工任务、开工日期、施工进度和现场情况的需要，应做为各方面的准备工作。 施工准备的主要内容有：1.熟悉与会审施工图纸。 为了正确地组织施工，做到目的明确，应认真地熟悉施工图纸，了解设计意图。着重分析：（1）拟建工程在总平面图上的坐标位置的正确性；（2）基础设计与实际地质条件的一致性；（3）建筑、结构和设备安装图纸上的几何尺寸、标高等相互关系是否吻合；（4）设计是否符合当地施工条件和施工能力；（5）设计中所需的材料资源是否可以解决；（6）施工机械、技术水平是否能达到设计要求；（7）对设计的合理化建议。2.编制单位工程施工组织设计和施工预算。3.组织劳动队伍。4.进行计划与技术交底。5.物资资源准备。6.现场准备。施工现场准备工作主要有：（1）清除障碍物；（2）做好三通一平（道路、水、电畅通、场地平整）；（3）核对勘察资料，了解地下情况；（4）做好施工场地围护，保护周围环境；（5）组织材料进场，按计划堆放；（6）施工机械进场；（7）搭设暂设工程（如工棚、材料库、休息室、食堂等）；（8）测量放线；（9）预定后续材料、设备等。三、资源供应计划 根据施工进度计划，可以编制相应的资源供应计划，提供有关职能部门按计划要求组织运输、加工、定货、调配和供应等工作。以保证施工按计划，正常地进行。1.劳动力需要量计划 劳动力需要量计划，主要用于调配劳动力，安排生活福利设施。劳动力的需要量是根据单位工程施工进度计划中所列各施工过程每天所需人工数之和。各施工过程劳动力进场时间和用量的多少，应根据计划和现场条件而定。2.主要材料需要量计划 材料需要量计划，主要为组织备料，确定仓库、堆场面积、组织运输之用，以满足施工组织计划中各施工过程所需的材料供应量。材料需要量是将施工进度表中各施工过程的工程量，按材料名称、规格、使用时间、进场量等并考虑各种材料的贮备和消耗情况进行计算汇总，确定每天（或月、旬）所需的材料数量。3.施工机械需要量计划 根据采用的施工方案和安排的施工进度来确定施工机械的类型、数量、进场时间。施工机械需要量是把单位工程施工进度中的每一个施工过程，每天所需的机械类型、数量和施工日期进行汇总。对于机械设备的进场时间，应该考虑设备安装和调试所需的时间。 第三节 施工平面图一、设计内容 施工平面图设计，一般包括以下内容：1.工地范围内已建和拟建的地上、地下的一切房屋、构筑物、管线设施及其它设施的位置和尺寸。2.测量放线的标桩和水准点，地形等高线和土方取弃场地。3.移动式起重机械的开行路线及固定式垂直运输装置的位置。4.为施工服务的各项暂设工程的位置，包括：（1）工地内各种运输的道路以及外围运输道路情况；（2）各种加工用的工棚、材料堆场、仓库和加工设备等（如：钢筋加工、混凝土搅拌钻、现场构件制做等）；（3）大型堆料场（如：砂子、石子、水泥、砖等）；（4）装配式构件堆放场地；（5）行政管理和生活用的房屋；（6）水、暖、电管线线路；（7）安全及防火设施。二、设计依据 布置施工平面图、首先应对现场情况进行深入细致地调查研究，对原始资料进行详细地分析，确保施工平面图的设计与现场相一致，尤其是地下设施资料要进行认真地了解。 单位工程施工平面图设计的主要依据是：1.施工现场的自然资料和技术经济资料（1）自然条件资料包括：气象、地形、地质、水文等。主要用于排水、易燃易爆有毒品的布置以及冬雨季施工安排；（2）技术经济条件包括：交通运输、水电源、当地材料供应、构配件的生产能力和供应能力、生产生活基地状况等主要用于三通一平的布置。2.工程设计施工图 工程设计施工图是设计施工平面图的主要依据。（1）建筑总平面图中一切地上、地下拟建和已建的建筑物和构筑物，都是确定临时房屋和其它设施位置的依据，也是修建工地内运输道路和解决排水问题的依据；（2）管道布置图中已有和拟建的管道位置，是施工准备工作的重要依据，如已有管线是否影响施工，是否需要利用或拆除；临时性建筑应避免建在拟建管道上面等；（3）拟建工程的其它施工图资料。3.施工方面的资料（1）施工方案可确定起重机械和其它施工机具位置及场地规划；（2）施工进度计划可了解各施工过程情况，对分阶段布置施工现场有重要作用；（3）资源需求计划可确定堆场和仓库面积及位置；（4）施工预算可确定现场施工机械的数量以及加工场的规模；（5）建设单位提供的有关设施的利用可减少重复建设。三、设计原则 根据工程规模和现场条件，单位工程施工平面图的布置方案是很不相同的，一般应遵循以下原则：1.在满足施工的条件下，场地布置要紧凑，施工占用场地要尽量小，以不占或少占农田为原则。2.最大限度地缩小场地内运输量，尽可能避免二次搬运，大宗材料和构件应就近堆放；在满足连续施工的条件下，各种材料应按计划分批进场，充分利用场地。3.最大限度地减少暂设工程的费用，尽可能利用已有或拟建工程。如利用原有水、电管线、道路、原有房屋等，为施工服务；利用可拆装式活动房屋，利用当地市政设施等。4.在保证施工顺利进行的情况下，要满足劳动保护，安全生产和防火要求。对于易燃、易爆、有毒设施，要注意布置在下风向，保持安全距离；对于电缆等架设要有一定高度；注意布置消防设施。四、设计步骤 一般情况下，可按下列步骤进行单位施工图平面设计。1.确定垂直运输设备位置 垂直运输设备（如：井架、门架、桅杆、塔吊等）的位置受工作面的限制，也受到周围环境的限制，故应首先考虑设计一个合理的位置，它的设置直接影响仓库、堆场、绞拌站、水、电、道路等的设置。 布置垂直运输设备时，主要根据机械性能，建筑物面积大小、形状、施工段划分情况、材料供应和已有运输道路情况来确定。一般来讲，多层房屋施工中，多采用轻型塔吊，塔吊应按房屋，长边开行，塔吊的工作半径应能控制工作面，尽量减少死角。而当多台塔吊工作时，应防止发生塔吊起重臂碰撞事故。材料和构件应布置在塔吊的半径以内。 在高层建筑施工中一般采用自升式和爬升式塔吊，这类塔吊可以随工程进展而不断自行接高塔身或沿主体结构爬升。由于这类塔吊是固定的，所以具有较大工作半径（30m60m）。在这类建筑的施工中，往往还配备若干台固定式升降机（或户外电梯）在主体结构施工阶段作为塔吊的辅助设备，在装饰工程插入施工时，作为主要运输设备，主体结构施工完毕，塔吊可提前拆除转移到其它工程。高层建筑施工平面图。 有时在一般多层房屋施工时，布置固定式垂直运输设备（门架、井架、桅杆等）。此时，当建筑物高度相同时，布置在施工段的分界线附近；当建筑物高度不同时，布置在高低分界线处，若有可能，应尽量布置在有窗口处，以避免砌墙留槎和减少井架拆除后的修补工作。固定式起重设备中卷扬机的位置不应距起重机过近，以便司机的视线能看到整个升降过程。固定式升降机没有工作半径，只能完成垂直运输，所以布置升降机时应尽量使水平运输距离最小。2.确定大宗材料堆场、仓库、搅拌站位置 仓库、材料堆场和搅拌站的位置应在起重机半径范围内或尽量靠近使用地点，并且要运输、装卸方便。 材料堆场、仓库、搅拌站的位置一般取决于垂直运输设备的选择。 当采用塔式起重机时（1）砂、石、水泥等一般堆放在搅拌站附近，搅拌站出料口一般设在起重机半径内。（2）钢筋、构件等大宗材料应堆放在起重半径内。（3）对于一些少量的，轻型材料可堆放稍远一些，以不影响施工为宜。 当采用固定式门架等垂直运输设备时，其材料堆场、仓库以及搅拌站位置应尽可能靠近垂直运输设备布置，减少二次搬运。 当采用轻型塔吊时，材料堆场，搅拌站应设在塔吊运行的线路附近，且在塔吊臂的有效范围之内。 应当注意，材料、构件的堆放应根据施工阶段的不同，让材料分批进场，在不影响施工进度的前提下，尽量少占施工工地面积。
