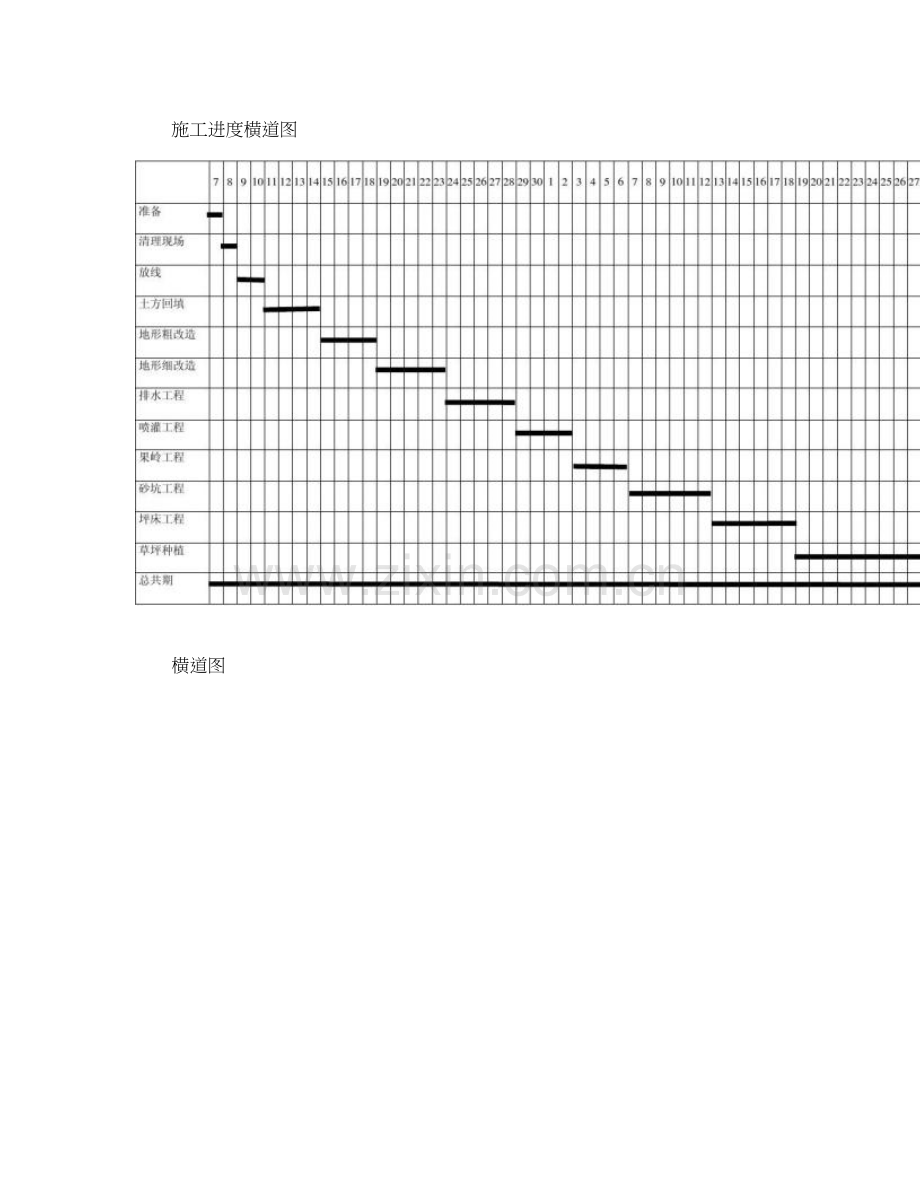

施工进度横道图

横道图

施工横道图

工程横道图

六、基础分部工程施工进度计划表

七、主体分部工程施工进度计划表

注:填充墙的砌筑可数层同时同步进入施工,屋面栏杆、栏板也可在砌筑填充墙的时候同时插入施工,这样主体分部施工时间可缩短为100天。特此说明!
八、轮廓总进度计划表计划施工工期:300天

注:①填充墙砌筑可在主体封顶之前插入施工。②水卫、电气的预埋应在绑扎钢筋时插入施工。③水卫、电气的安装应在装修阶段插入施工,不得影响土建施工进度。
施工进度计划网络图

老320国道升级改造工程空港二标段(K11+920.000~K18+

施工进度计划网络图 日 期 2012年1月 10 20 30 10 2012年2月 20 30 10 2012年3月 20 30 10 2012年4月 20 30 10 2012年5月 20 30 10 2012年6月 20 30 外架搭设60天 二层结构 15天 四层结构 10天 屋面结构 10天 给排水工程20天 收尾工程15天 ① 基础工程 45天（春节放假15天） ② 5天 地面 结构封顶 60天 ③ 40天 5天 屋顶结构 外架拆除 外墙装饰 45天 ④ 竣工验收 10天 三层结构 10天 五层结构 砖砌体工程35天 内装修工程55天 施工进度计划网络图 日 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 外架搭设60天
