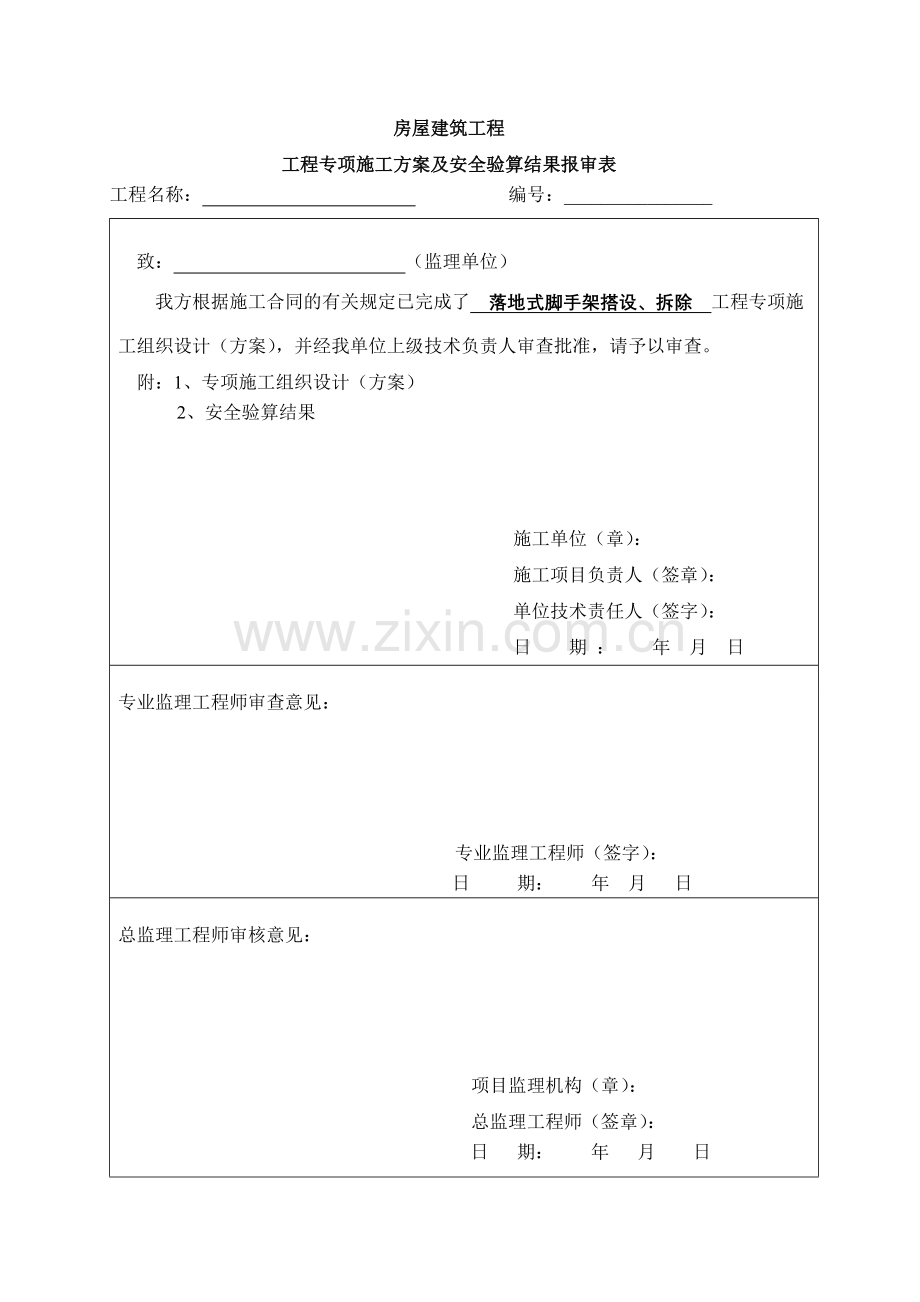

房屋建筑工程工程专项施工方案及安全验算结果报审表工程名称： 编号：_致： （监理单位） 我方根据施工合同的有关规定已完成了 落地式脚手架搭设、拆除 工程专项施工组织设计（方案），并经我单位上级技术负责人审查批准，请予以审查。 附：1、专项施工组织设计（方案）2、安全验算结果施工单位（章）：施工项目负责人（签章）：单位技术责任人（签字）：日 期 ： 年 月 日专业监理工程师审查意见： 专业监理工程师（签字）： 日 期： 年 月 日总监理工程师审核意见：项目监理机构（章）：总监理工程师（签章）：日 期： 年 月 日注：本表由施工单位填写，一式三份，审核后由建设、监理、施工单位各留一份。工程落地式脚手架搭拆专项方案编制： 日期:审核： 日期;批准： 日期：落地式单排防护脚手架方案 一、工程概况 工程名称：XXX工程 地址：XXX 结构类型：框架结构 建筑面积：XXX 总高度：XXm 层数：XX层 层高：XXm 二、脚手架设计内容 本工程脚手架设计为封闭式脚手架，起围护作用，脚手架采用单排落地钢管扣件式脚手架。脚手架严格按建筑施工扣件钢管脚手架安全技术规范(JGJ1302001)及建筑施工安全检查标准(JGJ5999)实施设计与施工。保证施工人员临边作业安全不使人员或材料从架上掉落，达到安全围护作用。 三、材料材质要求： 1、钢管选用国标直缝电焊钢管(GB/T13793)，483.5钢管，质量符合国家碳素结构钢(GB/T700)Q235A级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。 2、扣件采用可锻铸性材料制作，其材质符合国家标准钢管脚手架扣件(GB15831)的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。 扣件主要有三种形式，直角扣件用于连接和紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。 3、脚步手板采用冲压钢脚手板。 四、脚手架搭设顺序 放样弹线摆放扫地杆(贴近地面的大横杆)逐根竖立杆，随即与扫地杆扣紧装扫地小横杆或大横杆与立杆扣紧安第一步大横杆(与立杆扣紧)安第一步小横杆安第二步大横杆第二步小横杆加设临时斜撑杆(上端与第二大横杆扣紧，在装设两道连墙杆后可拆除)第三、四步大小横杆连墙杆接立杆加设剪刀撑的铺脚手片张挂安全网。 五、脚手架构造要求 (一) 纵向水平杆 1、步距为1.8m。纵向水平杆设置在立杆内侧，其长度不宜小于3跨； 2、横向水平杆接长采用对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相领接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不能大于0.50m； 3、使用冲压钢脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上； (二) 横向水平杆 1、主节点处必须设置一根横向水平杆，用直角扣件接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。 2、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2； 3、使用冲压钢脚手板，横向水平杆一端应用直角和扣件固定在纵向水平杆上，另一端插入墙内，插入长度不应小于180mm； (三) 脚手架与防护栏杆 1、外架施工层满铺脚手板，沿高度每12m设一层脚手板。脚手板绑扎牢固，交接处平整，无控头板，每两层固定一道安全网，且不大于10m高，脚手架外侧采用密封式安全网(绿色)封闭，且将安全网固定在外立杆里侧，安全网用尼龙绳绑扎，张挂严密。 2、脚手架施工层外侧自第二步起设1.2m高钢管防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，施工层设18cm高档脚板。 3、作业层脚手板应铺满，铺稳，离开墙面120150mm； 4、冲压钢脚手板，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板采用对接平铺，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm，两块脚手板外伸长度的和不应大于300mm； 3、作业层端部脚手板控头长度应取150mm，其板长两端均应与支承杆可靠地固定。 (四) 立杆 1、脚手架立杆纵距1.5m，立杆与墙体净距为40cm，每根立杆底部设置底座和垫板； 2、脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm； 3、脚手架底层步距不大于2m； 4、立杆必须用连墙件与建筑物可靠连接，连墙件布置方式为2步3跨。 5、立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定： (1) 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3； (2) 搭线长度不小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不小于100mm。 6、立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m； (五) 连墙件图1 连墙件的布置图图2 窗洞口刚性连接 1、宜靠近主节点设置，偏离主节点的距离不大于300mm； 2、应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定； 3、优先采用菱形布置，也可采用方形，矩形布置； 4、连墙件的垂直间距不应大于建筑物的层高，并不大于4m； 5、采用刚性连墙件与建筑物可靠连接，亦可采用接筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。 6、连墙件的构造要求：连墙件中的连墙杆或拉筋宜呈现水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用斜连接。 7、连墙件的构造要求：连墙件必须采用可承受拉力和压力的构造，采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用时不应少于2股，亦可采用直径不小于6mm的钢筋； 8、当脚手架下部暂不能设连墙件时可搭设抛撑，抛撑应采用通长杆与脚手架可靠连接，与地面的倾角应在45度60度之间，连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。 (五) 门洞处构造 1、门洞采用上升斜杆，平行弦杆桁架结构型式，斜杆与地面的倾角在45度60之间。门洞桁架的型式采用B型。 2、单排脚手架门架洞处，应在平面桁架(图中的ABCD)的每一节间设置一根斜腹杆； 斜复杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端正，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处增设一根横向水平杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接。 3、门洞桁架下的两侧立杆应为双管产杆，副立杆高度应高于门洞口12步； 4、门洞桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件，该扣件宜紧靠主节点处的扣件。 5、脚手架过窗洞时应增设立杆或增设一根纵向水平杆，如下图：11 剖面图6.5.3 单排脚手架过窗洞构造1增设的纵向水平杆 (六) 剪刀撑与横向斜撑 1、每道剪撑跨越痫直的根数57，每道剪刀撑宽度不小于4跨，且不应小于6m，斜杆与地面的倾角宜在45度60度之间； 2、高度在24m以下脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m； 3、剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm。 4、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm； 5、横向斜撑的设置应在同一节间，由底至顶层呈之字型连续布置，斜撑采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜撑在1跨内跨越2个步距时，宜在相交的纵向水平杆处增设一根横向水平杆，将斜撑固定在其伸出端上；斜撑采用通长杆件，接长使用时采用对接扣件连接或搭接； (七) 地基与基础 根据本工程脚手架搭设高度和施工现场的土质情况，对脚手架基础按建筑地基基础工程施工质量验收规范(GB502022002)的有关规定进行处理。架基采用三七灰土回填，考虑到外架的牢固、稳定、安全、必须对基上土分层夯实，平整，再浇C15砼垫层10cm厚抹平，脚手架底座面标高应高于自然地平50mm，四周做返水沟作有序排水，防止架基浸水下沉，影响安全，基础验收合格后应准确放样定位。 六、脚手架拆除 1、应全面检查脚手架的扣件连接、连墙件，支撑体系等是否符合构造要求； 2、应根据检查结果确定拆除顺序和措施，经主管部门批准后方可实施； 3、应由施工负责人进行安全技术义底； 4、拆除作业应由下而下逐层进行； 5、连墙件必须随脚手架逐层拆除，严禁先拆连墙件整层或数层后再拆除脚手架，分层拆除，高度不应大于2步，应增设连墙件加固； 6、当拆至最后一根立杆高度时，应在适当位置加临时抛撑后再拆除连墙体； 7、各构配件严禁抛掷至地面。 七、脚手架立面图图3 纵向立面图图4 立杆布置局部图图5 横向立面图图6 脚手架入口图 八、安全技术措施 1、必须有完善的安全防护措施，按规定设置安全网，安全网间的搭接处用绳连接起来，不得留有空隙，安全网内的杂物必须及时清理。 2、搭设脚手架必须由经安全部门培训合格持证的架子工承担，凡患有高血压、心脏病等的不得上高空操作。 3、操作人员必须正确使用个人防护用品，上高空必须系好安全带，工具及零配件要放在工具袋内，穿防滑鞋，严禁酒后上班。 4、上架人员不得在架上打闹，特体严禁从高处抛掷。 5、靠近电源搭设脚手架，必须切断电源或电线迁移，脚手架上如要搭设临时线路必须用绝缘材料保护，由专业电工操作。 6、横跨人行道和出入口，应加铺木板和竹笆封闭，以防落物伤人。 7、五级以上大风、雾、暴雨以及准备间照明不足，不准在脚手架上操作，雨雾后上架要有防滑措施。 8、严禁在脚手架上堆放钢模板、木材等多余的材料，以确保脚手架畅通及防止超载。 9、吊运脚手架钢管必须有专用保险吊钩，堆放要平稳，并严格控制脚手架上的施工花载。 10、当天完工后，应仔细检查四周情况，发现留有患的部位，应及时进行修复或继续完成至一个程序、一个部位的结束，方可撤离岗位。 11、挑架搭设三步后，须进行验收，验收合格，方能交付使用，平时定时加强检查，发现问题及时解决。 12、认真执行每周一次的定期检查制度，对发现问题应及时整改，架子班要负责架子维修和保养工作。 13、脚手架拆除 (1) 拆除脚手架，应设置警戒区，并有专人负责警戒。 (2) 拆除脚手架前，应将脚手架上的留存材料、杂物等清除干净。 (3) 脚手架拆除顺序一般为踢脚杆、栏杆、剪刀撑牵杆、横杆，按自下而下先装后拆，后装者先拆，逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业。 (4) 拆下的构件与零配件，应按类堆放，严禁高空抛掷。 14、安全教育 (1) 进入施工现场必须戴后安全帽，穿硬底鞋，不是赤脚，并正确使用个人劳动保护用品。 (2) 高处作业不准往下或向上抛扔材料和工具等物件；悬空作业系好安全带。 (3) 不准攀登脚手架或井架上下；严禁乘坐井架吊篮；不得在垂直运输吊具下停留和工作。 (4) 非电气人员不准拆装电气和敷设电线；非开机人员严禁启动机械。 (5) 不准坐靠扶手栏杆和卧睡在脚手架上、层面和阳台等临边处，严禁站在护栏、建筑物周边或末固定的构件上行走、作业。 (6) 严禁毁坏或擅自拆除安全设施；不准在在易烯易爆地点及场所使用明火或吸烟。 (7) 作业时不准冒险蛮干或嘻哄打闹，从事施工生产时，不得在膳餐时喝酒，严禁酒后作业。 (8) 堆放建筑材料和构件须整齐有序，施工运料要注意文明生产，并做到工完场清。 (9) 各工种在脚手架上不得堆放任何工具材料及一切浮动的东西，需站在脚手架上施工时，要注意上下的安全措施是否到位，不得盲目施工。 15、注意事项 (1) 杆件的间距和布置按规定进行搭设。 (2) 立杆的垂直偏差为架高的1/200。相领两根立杆的接头应错开50cm，并力求不在同一步架中出现。 (3) 大横杆在每一面脚手架范围内的纵向水平差，不宜超过一皮砖厚度，同一步架内外两根大横杆的接头应相互错开，不应在同一跨间内存在，在垂直方向相邻的两根大横杆的接头亦应错开，其水平距离大于50cm。 (4) 小横杆用扣件紧固于大横杆上，靠近立杆的小横杆应紧固于立杆上。 (5) 剪刀撑的搭设：将一根斜杆扣在立杆上，另一根斜杆扣在小横杆的伸出部位上，这样可以避免两根斜杆相交时把钢管另弯。 (6) 脚手架各杆件相交伸出端头均应在于10cm，以防止杆件没落。 (7) 用于连接大横杆的对接扣件，开口应朝向架子内侧，螺栓向上避免滑落。
