华建公寓1#楼脚手架搭拆方案

一、工程概况
合肥市经济技术发展中心华建公寓1#楼工程，建筑面积21206m2地下一层，地上18层，结构高度56m，框肢剪力墙结构，外墙为普通抹灰和外墙涂料。
二、工程特点
本工程为4个单元连体踏步式形状的建筑平面，每个单元北面有悬挑1.7m的圆弧阳台，南面西单元也有一个悬挑1.7m的阳台，由于地下室回填土过厚（回填厚度为4.2m）故在八层楼面以下搭设双排脚手架，在八层以上开始搭设悬挑架，悬挑架搭设高度为八步架，故在八层楼面作一次悬挑后，在13层楼面再作一次悬挑。悬挑脚手架搭设材料采用工字钢140a和Ø4.8×3.5钢管。脚手架的搭设必须符合JGJ130-2001的规定。
三、落地扣件式双排脚手架搭设设计
1、地基承载要求
根据双排脚手架搭设高度为八层楼面上，计算总高度为21.9m，计算单根钢管底部压力为9.77KN，地基承载力为997Kg/m2。
2、脚手架基础要求
（1）考虑到基坑回填土没有按规范要求回填，地基承载力弱小，故设计脚手架基础时，采用C20砼，基础板厚为150mm，内配Ø6@200，分布筋为Ø6@200。
（2）脚手架基础超过外立杆宽度各为100mm。
（3）脚手架基础超过自然地坪50mm。
（4）脚手架外侧四周设置排水沟，以防积水。
（5）脚手架底座采用“ ”14#槽钢。
3、脚手架所用材料

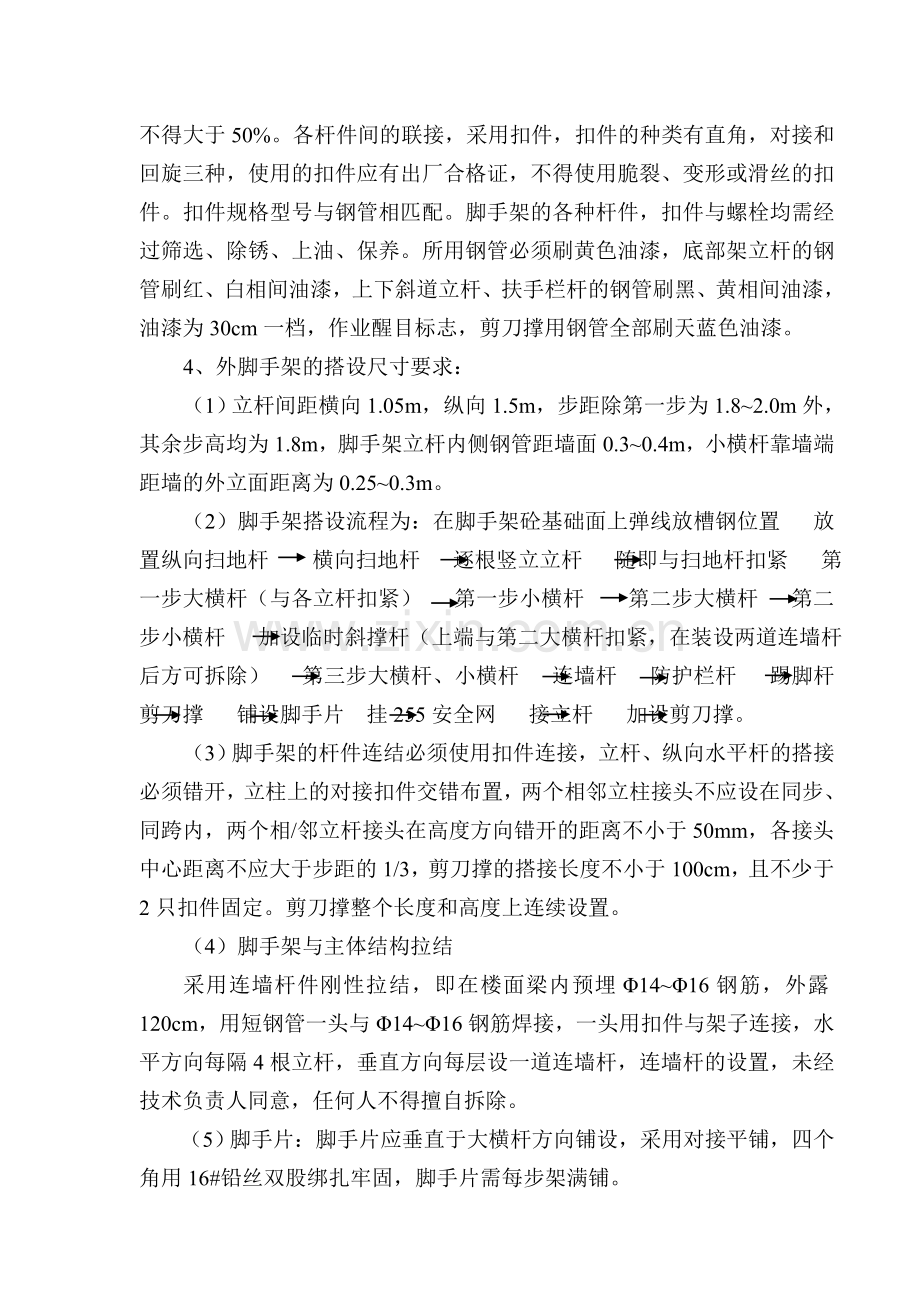

采用Ø48×3.5的钢管，钢管应无锈蚀、弯曲、压扁或裂缝等现象，钢管应有出厂质量合格证。立杆、纵横杆、剪刀撑在同一断面接头必须错开，不得大于50%。各杆件间的联接，采用扣件，扣件的种类有直角，对接和回旋三种，使用的扣件应有出厂合格证，不得使用脆裂、变形或滑丝的扣件。扣件规格型号与钢管相匹配。脚手架的各种杆件，扣件与螺栓均需经过筛选、除锈、上油、保养。所用钢管必须刷黄色油漆，底部架立杆的钢管刷红、白相间油漆，上下斜道立杆、扶手栏杆的钢管刷黑、黄相间油漆，油漆为30cm一档，作业醒目标志，剪刀撑用钢管全部刷天蓝色油漆。
4、外脚手架的搭设尺寸要求：
（1）立杆间距横向1.05m，纵向1.5m，步距除第一步为1.8~2.0m外，其余步高均为1.8m，脚手架立杆内侧钢管距墙面0.3~0.4m，小横杆靠墙端距墙的外立面距离为0.25~0.3m。
（2）脚手架搭设流程为：在脚手架砼基础面上弹线放槽钢位置 放置纵向扫地杆 横向扫地杆 逐根竖立立杆 随即与扫地杆扣紧 第一步大横杆（与各立杆扣紧） 第一步小横杆 第二步大横杆 第二步小横杆 加设临时斜撑杆（上端与第二大横杆扣紧，在装设两道连墙杆后方可拆除） 第三步大横杆、小横杆 连墙杆 防护栏杆 踢脚杆 剪刀撑 铺设脚手片 挂255安全网 接立杆 加设剪刀撑。
（3）脚手架的杆件连结必须使用扣件连接，立杆、纵向水平杆的搭接必须错开，立柱上的对接扣件交错布置，两个相邻立柱接头不应设在同步、同跨内，两个相/邻立杆接头在高度方向错开的距离不小于50mm，各接头中心距离不应大于步距的1/3，剪刀撑的搭接长度不小于100cm，且不少于2只扣件固定。剪刀撑整个长度和高度上连续设置。
（4）脚手架与主体结构拉结
采用连墙杆件刚性拉结，即在楼面梁内预埋Φ14~Φ16钢筋，外露120cm，用短钢管一头与Φ14~Φ16钢筋焊接，一头用扣件与架子连接，水平方向每隔4根立杆，垂直方向每层设一道连墙杆，连墙杆的设置，未经技术负责人同意，任何人不得擅自拆除。
（5）脚手片：脚手片应垂直于大横杆方向铺设，采用对接平铺，四个角用16#铅丝双股绑扎牢固，脚手片需每步架满铺。
（6）防电避雷措施
避雷针用Ø12的镀锌钢筋制作，设在建筑脚手架的立柱上，高度为超出脚手架1.2m，并将所有最上层的纵向水平杆全部接通，形成避雷网络。接地线用Ø12的镀锌钢筋制作，接地线的连接应保证接触可靠，并经有关部门检查验收合格，接地装置完成后要用电阻表测定电阻是否符合，接地电阻不大于4欧姆。在施工期间遇有雷雨时，脚手架上的操作人员离开脚手架。
（7）脚手架搭设人员应持有效的上岗证上岗，且必须戴安全帽、安全带，穿防滑鞋施工。
（8）操作层上的施工荷载不应超过270Kg/m2，不得将模板支撑和泵送砼输送管固定在脚手架上，脚手架上严禁任意支承架搭设上去，模板斜撑不能顶住脚手架来固定，严禁任意悬挂起重设备搭设在上面。
（9）架子的围护
外架采用草绿色防火安全网全封闭围护，安全网必须经过建设部及劳动部通过鉴定的合格产品，或当地“安检站”推广的产品。脚手架上设护栏和挡脚板，栏杆高度1.2m，挡脚板亦可用加设一道底栏杆（距脚手面0.2~0.4m）代替。
外架四周最底部架离墙处及以上每隔三步架采用特制的脚手片封闭。
5、外脚手架在二层楼面南面悬挑板上的处理。
（1）挑出阳台活荷载标准值为2.5kN/m2。
（2）已知条件：立杆横向间距1.05m，纵向间距1.5m，高度18.1m（10步架）步距1.8m，钢管38.4N/m，扣件10N/只，安全网5N/m2脚手片100N/m2，活载2.0KN/m2，要求二步架同时施工时立杆的荷载。
（3）荷载计算
①静载
扣件重：Q1=10×10只×10=1000（N）
钢管重：Q2=38.4×[(18.1×2+1.5+8(横杆)+1.5×6×10(纵杆)=5306.88(N)
安全网：Q3=5×1.5×18.1=135.75(N)
脚手片：Q4=35×1.0×1.5×10=525(N)
剪刀撑重：Q5=1.8×1.414×2×38.4=195.47(N)
②活载：Q6=1.0×1.5×2.0×2=7.2(KN)
③荷载组合：T2=（Q1+Q2+Q4+Q5+Q6）/2+Q3
=（1000+5306.88+525+195.47+7200）/2+135.75
=7249.43(N)
④每平方米的压力为7.249KN/M2﹥P1=2.5设计值，故要求卸荷处理
（4）卸荷处理
①考虑到整个外架下沉，在悬挑阳台处用50厚泡沫板垫二层，处理时一层泡沫板，一层40厚木板，一共叠加二层。
②从第四层开始卸荷，把五、六、七层荷载卸到四层楼面梁上。
四、悬挑架的搭设
1、每一悬挑高度及步架搭设
在八层楼面开始悬挑架搭设，即标高为21.9m处开始悬挑，第一次悬挑高度为14.5m，即到12层结构顶标高为36.4m，为8步架。从13层开始一直到跃层屋面，第二次悬挑高度为20.35m，顶端标高为56.75m，为11步架。
2、钢管脚手架搭设要求：
按落地扣件式钢管脚手架搭设要求做见 页。
3、悬挑架挑梁材料
第一次悬挑用14号“工”字钢作挑杆，Ø14钢丝绳反拉，第二次悬挑用14号“工”字钢作挑杆，Ø14钢丝绳反拉，并在第16层楼面上开始卸荷处理，具体做法见示意图
4、悬挑架“工”字钢的平面布置图如附图
五、脚手架搭设要求及注意事项
1、架体的大横杆必须搭接，禁止对接且搭接点要错开。
2、脚手架底部全封闭，楼层与架体间隙用特别脚手片每隔3步架封闭一次。
3、在脚手架搭设过程中，要注意塔吊附墙、施工电梯、卸料平台、龙门架与脚手架之间的关系。
4、剪刀撑要求内外两边均搭成四十五度角。
5、相邻立杆接头要错开，以保证整体、刚度。立杆最大轴向位移小于20mm。
6、搭设要求横平竖直、连接牢固。层层拖拉，设施齐全牢固、不变形、不摇晃。
脚手架的拆除
1、拆除用的垂直运输设备架设在屋面上，设人字把杆和葫芦设备。
2、拆除前对参与拆除的操作人员，管理人员和检查、监护人员进行施工方案、安全、质量和装饰保护等措施交底。
3、拆除前对脚手架进行安全检查，确认脚手架不存在隐患。如存在影响拆除脚手架安全隐患，应先对脚手架进行整修和加固，以保证脚手架在拆除中不发生危险。
4、划出工作区标志，禁止行人进入，并有专人监护。
5、充一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时应先告知对方，以防坠落。
6、材料工具要用滑轮和绳索运送，不得乱扔。
7、严格遵守拆除顺序：由上而下，后绑者先拆，先绑者后拆，拆除除顺序是：安全网 挡脚板 脚手片 栏杆 剪刀撑（随每步脚手架拆除） 大横杆 小横杆 立杆 斜撑杆。
8、拆除脚手架应一步步进行，由上而下，一步一清地进行拆除。不可两步以上同时拆除，架体建筑物的拉结点应与脚手架同步进行拆除，不可在脚手架拆除前先行拆除。剪刀撑拆除应先拆中间扣件，再拆两端扣件，由中间人员往下递送或运送垂直运输设备处。
9、拆下的脚手架钢管、扣件及其它材料运送地面后，应及时清理，归类堆放。
10、在拆除脚手架与建筑物的连结和拆除脚手架挑架需气割时，应严格遵守施工现场消防的有关规定，要防止火星、溶渣和切割下的金属物件下落的措施，要有切实可行的监护组织和消防器材。
11、每日拆除脚手架告一段落时，都要对尚未拆除的脚手架的安全状况进行检查，还要对周围环境进行检查，如有异常情况应及时处理，确定一切安全后方可离岗，不可巯忽大意，留有隐患。
七、通道口安全隔离设置
本工程在施工中设置三个安全出入口，即一台施工电梯出入口、进楼层的一单元和四单元二个出入口，在三个出入口处搭设安全棚，用双层脚手片铺设，两侧用脚手片绑扎，并用安全密目网封闭。
八、三宝四口防护
1、进入施工现场必须戴好安全帽，扣好帽带，每人一顶。安全帽按工种分颜色戴好，办公室备用安全帽10顶。
2、二米以上高空作业必须系好安全带，现场备安全带12副。
3、根据高处作业“四口”临边防护的要求，对“四口”临边的不同情况采用上中下三道防护栏杆。防护栏杆高度上道离地1.2米。中间道离地0.7米，下道离地0.3米，并竖向加扎脚手片。对预留洞口采取严密的封盖措施。对通道口采取搭设防护棚，层层设置栅栏门，高度1.2米，电梯井内采取层层水平封隔的措施。
九、受料台的设置
主体施工时，为了解决每层周转材料等递运的问题，在每层每单元东北面设置受料台，同时受料台的三面均设置1.2m高的防护栏杆，在前侧防护栏杆中都做成格栅门，以便吊运长度超过受料台长度的材料。在使用期间加强检查，确保使用安全。受料台最大堆放1000Kg，受料台搭设示意图附后。

外挑脚手架受力计算

一、结构布置见外挑架示意图
二、工字钢悬挑长度为1.35时受力计
（一）已知条件
外挑脚手架立杆横向间距1.05m，纵向间距15m，用14号工字钢，工字钢间距为1.5m，高度为14.5m，步距1.8m，钢管3.918kg/m，扣件1.02kg/个，安全网0.51kg/m2，脚手片10.2kg/m2，活载204kg/m2，要求二步架同时施工验算14号工字钢在最不利情况下抗弯、抗剪强度、变形情况和Φ16钢筋吊环的强度。
（二）计算
1、荷载计算
（1）静载
扣件重：Q1=1.02×10只×8步=81.6kg
钢管重：Q2=3.918×(14.5×2+1.5×8+1.5×6×8)=442.8kg
安全网重：Q3=0.51×1.5×14.5=11.1kg
脚手片重：Q4=10.2×1.05×1.5×8=122.4kg
工字钢重：Q5=2.9×17.23=49.9kg
剪刀撑重：Q6=1.8×1.414×3.918×8=19.95kg
（2）活载：Q7=1.2×1.5×204×2=734.41kg
2、验算14号工字钢抗弯强度
（1）荷载组合：
P内=（Q1+Q2+Q4+Q5+Q6+Q7）/2
=81.6+442.8+122.4+49.9+19.95+734.4)/2
=725.74kg
P外=P内+Q3=725.74+11.1=736.841kg
计算简图如下 F A P内 P外
300
1050
1500

（2）强度验算
I14的截面特性
A=21.5cm2 Ix=712cm4 Wx=101.7cm3 Ix=5.75cm Sx=58.3cm3
Tw=5.5mm
对A点取力矩
MA=P内×0.3+P外（0.3+1.05）=725.74×0.3+736.84×1.35=1212.46kgM
=118.8×105N.mm
σ=MA/Wx=118.8×105/101.7×103=116.81N/mm2＜[σ]=170N/ mm2
抗弯刚度满足要求
（3）验算挑杆的抗剪刚度
Q=P内+P外=725.74+736.84=1462.58kg=14333.28N
τ= Q.Sx/Ix.tw=14333.28×58.3×103/712×104×5.5=21.34N/mm2＜[τ]=100N/ mm2
抗剪刚度满足要求：
（4）验算挑杆的挠度
允许挠度（f）=(300+1050)/200=6.75mm
生产挠度f=P内Lb3/3EI+P外a3/3EI+P外×a2×Lb/2EI
=7112×3003/3×206×103×712×104+7220×13503/3×206×103×712×104+7220×10522×300/2×206×103×712×104
=0.0044+4.037+0.814
=4.895mm＜(f)=6.75mm
挑杆的挠度符合要求
3、验算予埋钢筋强度
根据上述计算简图对A点取力矩MA=0
F×1500=P内×300+P外×1350
F=7112×300+7220×1350 =7920.4N
1500
已知：Φ16：As=201.1mm2
拉应力σ=F/As=7920.4/201.1=39.39N/ mm2＜[σ]=215N/ mm2
符合要求
三、外挑脚手架在最不利情况下受力计算（即外挑3.05m）
（一）结构布置见外挑架示意图
（二）已知条件
外挑脚手架立杆横向间距为1.05m，纵向间距为1.5m，用14号工字钢，工字钢间距为1.5m，架高度为14.5m，步距为1.8m，钢管3.918kg/m，扣件1.02kg/只，安全网0.51kg/m2，脚手片10.2 kg/m2，活载204 kg/m2，要求二步架同时施工，现已通过荷载组合的计算，得知P内=725.741kg，P外=736.84kg，最不利的情况工字钢外挑长度3050mm，但在此情况下，用Φ14钢丝绳进行反拉，预埋Φ14吊环和花篮扣M16，反拉的位置如附图所示：
（三）根据以上条件，计算完全在钢丝绳受力时的最大拉力
（1）最大荷载选择
以上已给出P内=725.741kg，P外=736.84kg，选P外钢丝绳最大受力P钢拉计算。
P外 5.8
=
P钢拉 √5.82+3.052

6.533×736.84
P钢拉 = =832.51kg
5.8
(2)考虑到各钢丝绳反拉时，钢丝绳松紧程度不一样，需引起受力不均所增加的力系数K=1.5取值，即P钢拉=832.51×1.5=1248.76kg
（3）根据Φ14钢丝绳，查GB8918-1988规范，最小破断力为98KN换算系数取0.85，故安全系数K：
K=0.85×98×103/1248.76×9.8=6.806＞[K]=6
经验算选用Φ14钢丝绳能满足受力要求。
（四）吊环验算
12237.85
σT=1248.76×9.8/2×153.86= =39.77N/mm2＜[σT]=210 N/mm2
307.72
经验算，选用Φ14吊环能满足钢丝绳受力的要求。
通过验算得出如下结论：
（一）工字钢悬挑1.35时，可不用钢丝绳反拉，但为了百分之百安全，在悬挑顶端采用Φ14钢丝绳反拉。
（二）工字钢悬挑3.05m时，经计算工字钢抗弯、抗剪和挠度均不能满足要求，故在悬挑顶端和端部进来1.05m的位置上，用Φ14钢丝绳反拉，才能满足要求。
（三）工字钢由于钢丝绳反拉而引起水平受力，在此不作计算，因为有二步三跨连墙杆在固定和工字钢本身有二道抱箍扣紧，不存在受力前题而影响外架安全。
（四）对调节扣的受力调节，必须均匀，宜分三次进行调节，即第一次粗调，第二次细调，第三次待第二次调整后，间隙七天或三步架以后再作一次调节。

工字钢外挑钢丝绳反拉示意图

十层楼面

2900

九层楼面

2900

P外 p内
八层楼面

1050
2000
2000

受料台计算书

受料台搭设见示意图，平面尺寸3000×3000，允许堆截150Kg/m2，要求验算18号槽钢的抗弯、抗剪强度，Ø15.5钢丝绳的拉力，Ø20钢筋环的强度
一、已知条件： 18： Ix=1272.7cm4 Wx=141.4cm3，Sx=63.9cm3，tw=7mm。 Ø15.5钢丝绳6×19，抗拉力1250000N，Ø20：As=314mm2
二、计算
1、荷载计算（线荷载）
① 18： Q1=230N/M
②Ø48钢管：Q2=300N/M
③脚手片： Q3=200N/M
④活载： Q4=2200N/M
验算 18抗弯强度
q =Q1+Q2+Q3+Q4=2930 N/M
Mx=qI2/2=2930×3.0×4600/2=202×105N-mm
σ=M/wx=202×105/141.1×103=143.3N/mm2＜[σ]=170N/ mm2
符合要求
③验算 18抗剪强度
Q=2930×4.6=13478N
T=Q×Sx/Ix×tw=13478×63.9×103/1272.7×104×7=96.67N/ mm2＜[t]=100 N/ mm2 符合要求
④Ø15.5钢丝绳拉力
N=13478/0.707/2=9531.8N＜[σ]=0.85×125000/10=10625N
符合要求
⑤Ø20钢筋环强度：
=F/As=13478/314=42.9 N/ mm2
符合要求
华建公寓1#楼脚手架搭设方案

一、脚手架类型
采用普通落地式钢管脚手架
二、脚手架基础承力措施
按建筑主体周围±0.00米高度浇捣150mm以上C20人工混凝土，浇捣宽度应不小于脚手架外立杆以外1000mm，脚手架搭设于混凝土以上，且立杆下端支垫钢板，用以减小脚手架对基础面的压强。
三、脚手架荷载力处理措施
因普通落地式钢管脚手架自重大，传力明确，直接将力作用于基础面上，并且建筑物高度已达国家规定安全高度之限，介于此情况应在脚手架30米以下增设双立杆卸荷，并在第七层和第十三层分两段卸荷，减轻脚手架底部的负重，再适当加密连墙杆，以保障脚手架的安全搭设和使用。在使用过程中禁止部份脚手活荷载超重，使脚手架受压力不均匀而丢失稳定性，并禁止在脚手架上堆放杂物，尽量减轻活荷载。
四、连墙杆的设置
连墙杆是脚手架安全稳固的重要措施，适当加密连墙杆对保障脚手架安全极为重要，在脚手架转角处两边不大于2.5米，其它地方不大于6米设置连墙杆。
五、剪刀撑的设置
剪刀撑是控制脚手架纵向摇晃，增强脚手架整体刚度，使脚手架受力均匀的重要措施，在设置过程中一般情况取50°夹角，特殊地方在45°~60°之间，有交点在同一线上（个别特殊地方除外）搭接长度不小于400mm。
六、脚手架的基本数值
1、里立杆离开建筑物外墙距离不小于250mm，不大于350 mm。（特殊地方除外）
2、立杆纵向间距一般为1500 mm左右。特殊地方不大于1800 mm。
3、立杆横向间距（离架宽度1000 mm，净距为950 mm）。
4、步距为1850 mm（净距为1800 mm）
七、脚手架安全措施
1、在外立杆上设置围护扶手和踢脚杆。
2、张挂密目式安全网。
3、每层铺设宽度为1000 mm毛竹篱笆状脚手片，并且4点绑扎。
八、脚手架其它资料
见附图
