二现场搭设双排落地扣件式钢管脚手架.doc

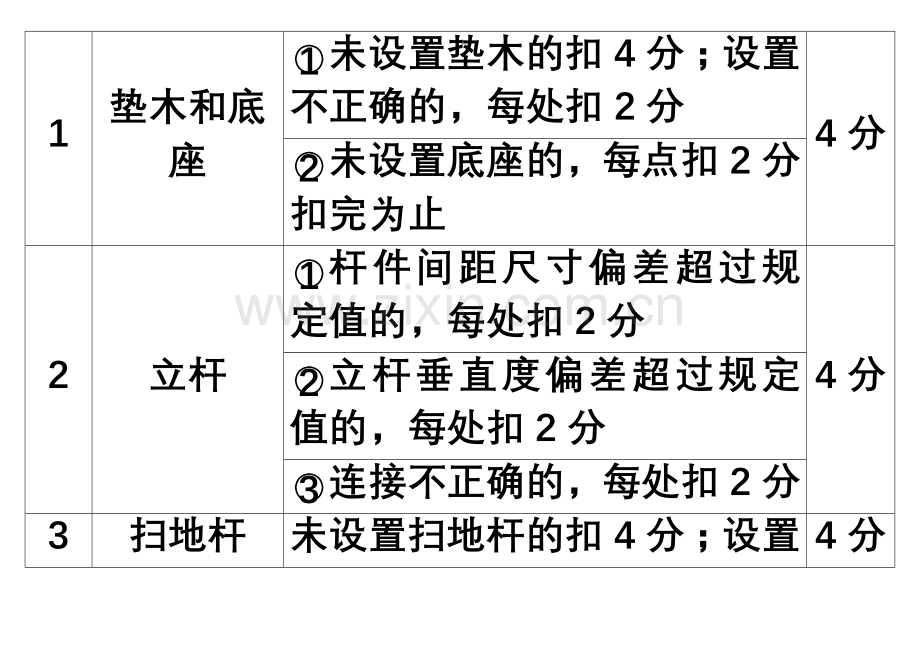

（二）现场搭设双排落地扣件式钢管脚手架（参加搭设的考生不再参加拆除）：每8名考生为一组，搭设一宽4跨、高3步的双排落地扣件式钢管脚手架。脚手架步距1.8m，纵距1.3m，横距1.2m；连墙件按规定设置；操作层设置在第三步处。满分60分。考核时间：120分钟。序号考核项目扣分标准标准分1垫木和底座未设置垫木的扣4分；设置不正确的，每处扣2分4分未设置底座的，每点扣2分扣完为止2立杆杆件间距尺寸偏差超过规定值的，每处扣2分4分立杆垂直度偏差超过规定值的，每处扣2分连接不正确的，每处扣2分3扫地杆未设置扫地杆的扣4分；设置不正确的，每处扣2分4分4纵向水平杆杆件间距尺寸偏差超过规定值的，每处扣1分设置不正确的，每处扣2分4分5横向水平杆未设置横向水平杆的，每处扣2分；设置不正确的 ，每处扣1分4分6连墙件连墙件数量不足的，每缺少一处扣4分8分设置位置错误的，每处扣2分设置方法错误的，每处扣2分7 剪刀撑未设置剪刀撑的，扣4分；设置不正确的，每处扣2分4分8 扣件拧紧扭力矩随机抽查3个扣件的拧紧力矩，不符合要求，每处扣2分6分9安全网未设置随层平网的，扣4分4分未设置密目式安全网的，扣4分安全网设置不符合要求的，每处扣2分10操作层防护未设置档脚板的，扣4分；设置不正确，每处扣2分4分未设置防护栏的扣4分；设置不正确，每处扣2分未设置脚手板的，扣6分未满铺的，扣26分出现探头板的，扣6分11个人安全防护用品使用未佩戴安全帽的，扣4分；佩戴不正确的，扣2分4分高处悬空作业时未系安全带的，扣4分；系挂不正确的，扣2分12其他观测其熟练程度等情况10分13得分小计60分复习内容：普通脚手架架子工P101-P107脚手架搭设1搭设程序脚手架的搭设作业，严格按照以下规定程序实施作业。脚手架按形成基本构架单元的要求，逐排、逐跨、逐步地进行搭设。脚手架一次搭设的高度不应超过相邻连墙件以上二步。（1）清理、检查基底，定位放线、铺垫板、设置底座或标定立杆位置；（2）“一”字形脚手架应从一端开始并向另一端延伸搭设； （3）放置纵向扫地杆（贴近地面的大横杆）；（4）按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定；（5）装设第1步的纵向和横向水平杆，随校正立杆垂直之后予以固定；（6）按此要求继续向上搭设；（7）在第1步处加设连墙件；（8）随施工进度，逐步加设剪刀撑。剪刀撑、横向斜撑等整体拉结杆件和连墙件应随搭升的架子同时设置；（9）每搭设完一步脚手架后，应当校正步距、纵距、横距和立杆垂直度；（10）在操作层上挂设安全平网，铺脚手板，安装防护栏杆和挡脚板；（11）挂设密目安全网。2 搭设质量（1）应符合构造规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内，技术要求、允许偏差与检验方法见表3-7。脚手架搭设的技术要求、允许偏差与检验方法 表3-7项次项目技术要求容许偏差（mm）示意图检查方法与工具1地基基础 表面坚实平整-观察排水 不积水垫板不晃动底座不滑动-10不降沉2立杆垂直度最后验收垂直度2080m-100用经纬仪或吊线和卷尺下列脚手架允许偏差（mm）搭设中检查垂直度偏差的高度（m）总高度50m40m20mH=2H=10H=20H=30H=40H=507173450678410072550100750100中间档次用插入法3间距步距偏差 纵距偏差 横距偏差-205020-钢板尺4纵向水平杆高差一根杆的两端-20水平仪或水平尺同跨内两根纵向水平杆高差-105双排脚手架横向水平杆外伸长度偏差外伸500mm-50-钢板尺6扣件安装主节点处各扣件中心点相互距离a150mm-钢板尺同步立杆上两个相隔对接扣件的高差a500mm-钢卷尺立柱上的对接扣件距主节点的距离ah/3-纵向水平杆上的对接扣件距主节点的距离aLa/3-扣件螺栓拧紧扭力矩4065（Nm）-扭力扳手7剪刀撑与地面的倾角4560-角尺8脚手板外伸长度（mm）对接a=130150mmL300mm-卷尺搭接a100mmL200mm-卷尺杆件编号说明：1-立柱；2-纵向水平杆；3-横向水平杆；4-剪刀撑（2）对接扣件开口应朝上或朝内；（3）各杆件端头伸出扣件盖板边缘长度不应小于100mm。
