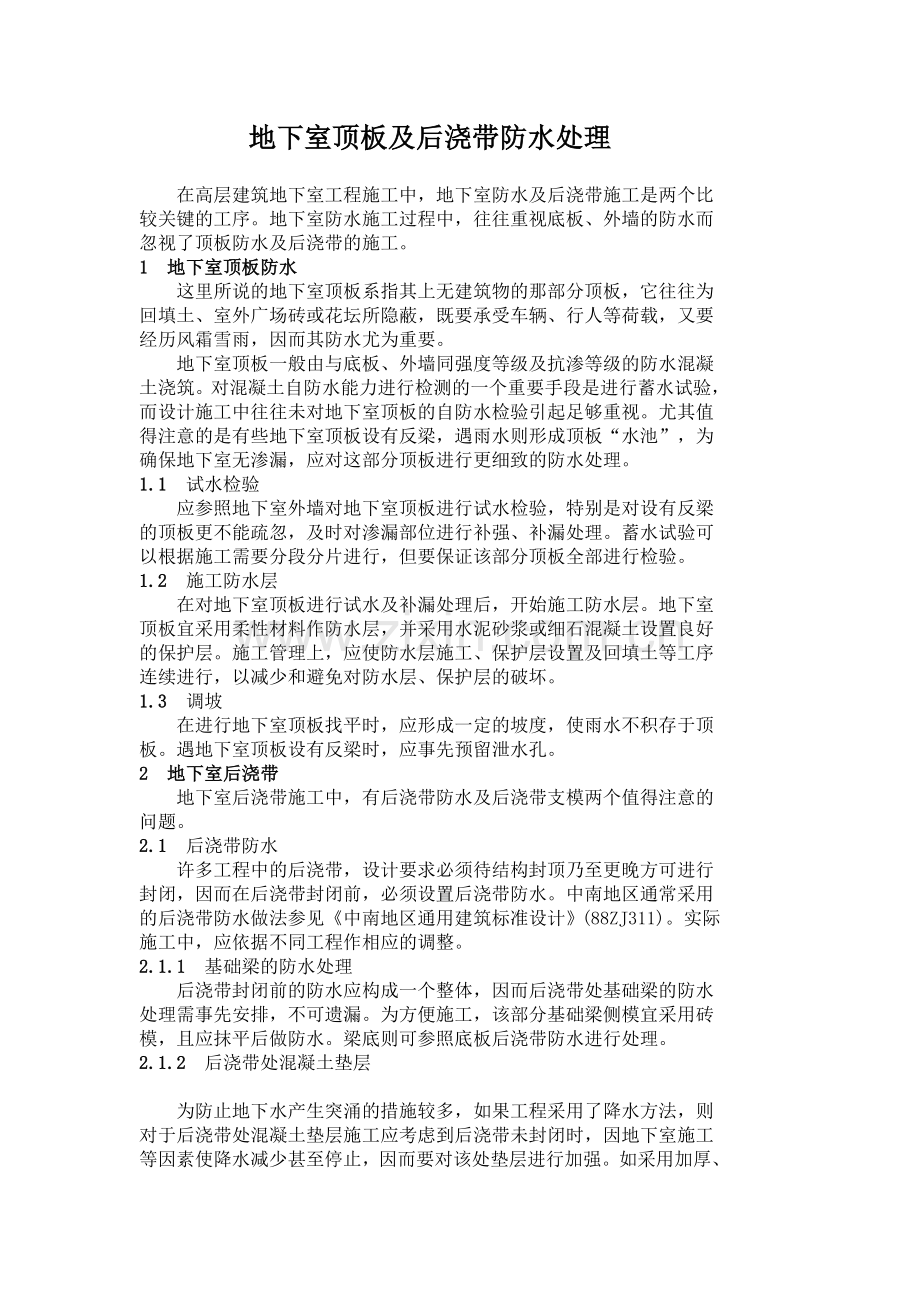

地下室顶板及后浇带防水处理
　　在高层建筑地下室工程施工中，地下室防水及后浇带施工是两个比较关键的工序。地下室防水施工过程中，往往重视底板、外墙的防水而忽视了顶板防水及后浇带的施工。
1　地下室顶板防水
　　这里所说的地下室顶板系指其上无建筑物的那部分顶板，它往往为回填土、室外广场砖或花坛所隐蔽，既要承受车辆、行人等荷载，又要经历风霜雪雨，因而其防水尤为重要。
　　地下室顶板一般由与底板、外墙同强度等级及抗渗等级的防水混凝土浇筑。对混凝土自防水能力进行检测的一个重要手段是进行蓄水试验，而设计施工中往往未对地下室顶板的自防水检验引起足够重视。尤其值得注意的是有些地下室顶板设有反梁，遇雨水则形成顶板“水池”，为确保地下室无渗漏，应对这部分顶板进行更细致的防水处理。
1.1　试水检验
　　应参照地下室外墙对地下室顶板进行试水检验，特别是对设有反梁的顶板更不能疏忽，及时对渗漏部位进行补强、补漏处理。蓄水试验可以根据施工需要分段分片进行，但要保证该部分顶板全部进行检验。
1.2　施工防水层
　　在对地下室顶板进行试水及补漏处理后，开始施工防水层。地下室顶板宜采用柔性材料作防水层，并采用水泥砂浆或细石混凝土设置良好的保护层。施工管理上，应使防水层施工、保护层设置及回填土等工序连续进行，以减少和避免对防水层、保护层的破坏。
1.3　调坡
　　在进行地下室顶板找平时，应形成一定的坡度，使雨水不积存于顶板。遇地下室顶板设有反梁时，应事先预留泄水孔。
2　地下室后浇带
　　地下室后浇带施工中，有后浇带防水及后浇带支模两个值得注意的问题。
2.1　后浇带防水
　　许多工程中的后浇带，设计要求必须待结构封顶乃至更晚方可进行封闭，因而在后浇带封闭前，必须设置后浇带防水。中南地区通常采用的后浇带防水做法参见《中南地区通用建筑标准设计》(88ZJ311)。实际施工中，应依据不同工程作相应的调整。
2.1.1　基础梁的防水处理
　　后浇带封闭前的防水应构成一个整体，因而后浇带处基础梁的防水处理需事先安排，不可遗漏。为方便施工，该部分基础梁侧模宜采用砖模，且应抹平后做防水。梁底则可参照底板后浇带防水进行处理。
2.1.2　后浇带处混凝土垫层

　　为防止地下水产生突涌的措施较多，如果工程采用了降水方法，则对于后浇带处混凝土垫层施工应考虑到后浇带未封闭时，因地下室施工等因素使降水减少甚至停止，因而要对该处垫层进行加强。如采用加厚、提高混凝土强度等级及配筋等措施，以防止突涌。混凝土垫层的厚度、配筋量可依据后浇带宽度、地下水压力等计算确定。
2.1.3　外墙后浇带防水
　　采用88ZJ311的外墙后浇带防水做法，由于施工中支模加固、混凝土浇捣等影响，极易造成护墙及防水层的破坏。我公司在某工程1层地下室外墙后浇带中采用了如图1所示的做法，取得了较好的效果。采用此做法时，注意后浇带两侧混凝土最好同步浇捣。

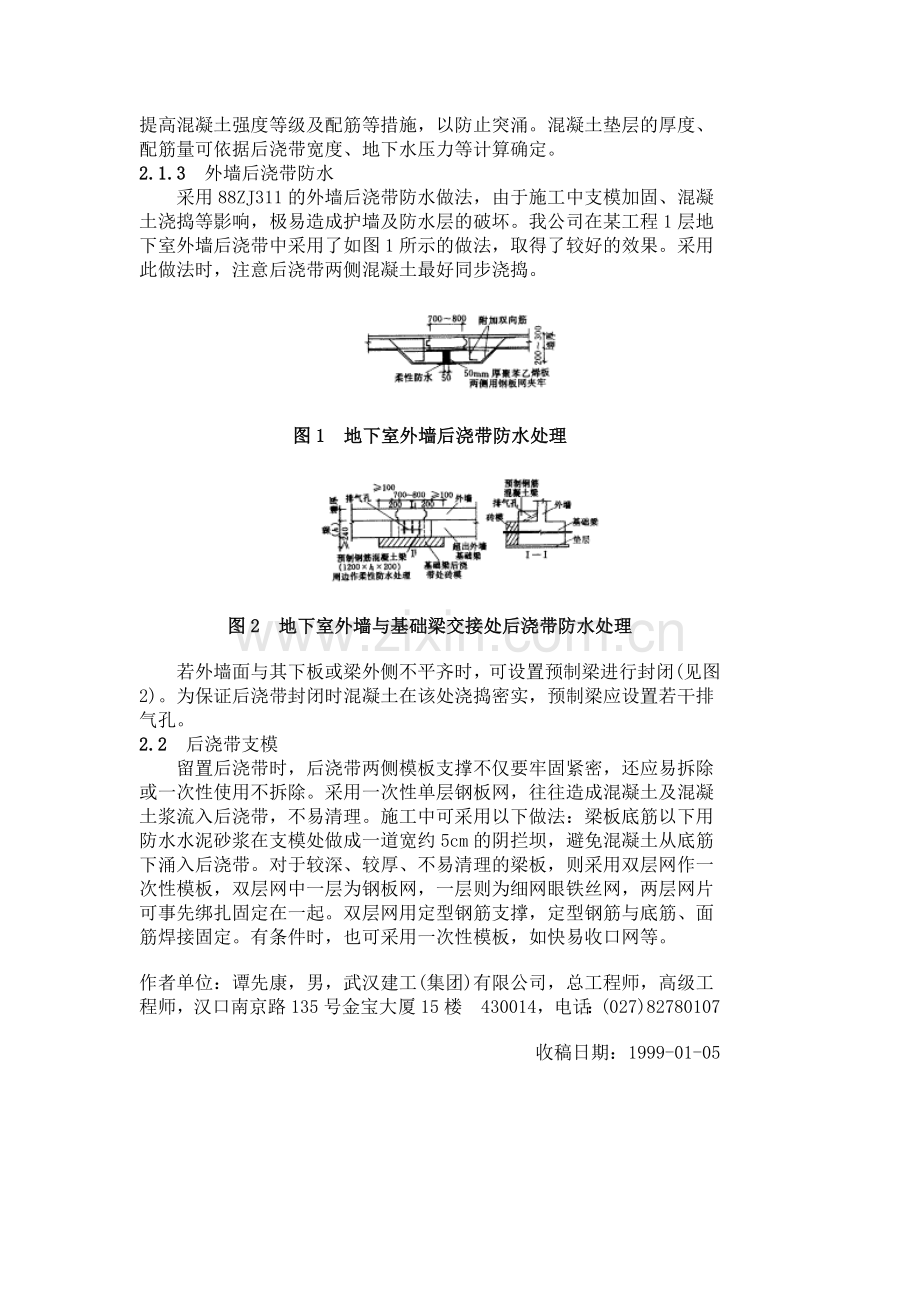

图1　地下室外墙后浇带防水处理

图2　地下室外墙与基础梁交接处后浇带防水处理
　　若外墙面与其下板或梁外侧不平齐时，可设置预制梁进行封闭(见图2)。为保证后浇带封闭时混凝土在该处浇捣密实，预制梁应设置若干排气孔。
2.2　后浇带支模
　　留置后浇带时，后浇带两侧模板支撑不仅要牢固紧密，还应易拆除或一次性使用不拆除。采用一次性单层钢板网，往往造成混凝土及混凝土浆流入后浇带，不易清理。施工中可采用以下做法：梁板底筋以下用防水水泥砂浆在支模处做成一道宽约5cm的阴拦坝，避免混凝土从底筋下涌入后浇带。对于较深、较厚、不易清理的梁板，则采用双层网作一次性模板，双层网中一层为钢板网，一层则为细网眼铁丝网，两层网片可事先绑扎固定在一起。双层网用定型钢筋支撑，定型钢筋与底筋、面筋焊接固定。有条件时，也可采用一次性模板，如快易收口网等。
作者单位：谭先康，男，武汉建工(集团)有限公司，总工程师，高级工程师，汉口南京路135号金宝大厦15楼　430014，电话：[phone]
收稿日期：1999-01-05

超高强混凝土的化学收缩及干缩研究*
严吴南　蒲心诚　王　冲　万朝均　白　光　何　桂
　　［摘要］　针对超高强(≮100MPa)混凝土配制特点，选择影响收缩的主要因素，通过试验，考察超高强混凝土的化学收缩和干缩。结果表明：超高强混凝土的干缩并不比普通混凝土高，值得注意的是其中化学收缩所占份额比一般混凝土高出许多。还发现掺磨细矿渣可以降低超高强混凝土的收缩。
　　［关键词］　混凝土　超高强混凝土　化学收缩　干缩　研究
A study on the Chemical Shrinkage and Drying Shrinkage
of Super High Strength Concrete
Yan Wunan　Pu Xincheng　Wang Chong　Wan Chaojun　Bai Guang　He Gui
［Abstract］　Experiments have been done to study the chemical shrinkage and drying shrinkage of super high strength concrete on some main affeeting factors in accordance with its special compounding characteristics. Results show: the drying shrinkage of super high streugth concrete is not higher than common ones. Something remarkable is that the chemical shrinkage of super high strength concrete is much higher than common ones. Results also show, grinding granulated blast furnace slag can reduce the shrinkage of super high strength concrete.
［Keywords］　Concrete;Super high strength concrete; Chemical shrinkage; Drying shicinkage;Study

　　收缩是混凝土一项重要的变形性质，对混凝土结构及性能造成不良影响。我们对强度100MPa以上混凝土的收缩进行了研究。影响混凝土收缩的因素很多，机理都很复杂，由于条件和水平所限，作者仅选择了几个重要因素，作了15组试验，其中8组试验是按《普通混凝土长期性能和耐久性能试验方法》(GBJ82—85)分别测定混凝土试件的化学收缩和干缩；另7组试验是将很稀的净浆流体装入长颈玻璃瓶中，置于恒温恒湿(20℃，相对湿度60%)条件下，按预定水化龄期测读玻璃瓶中的流体高度，获得体积缩减值，即水泥浆体的化学收缩。研究情况如下。
1　水泥浆体的化学收缩
1.1　不同水泥的化学收缩
　　将样品(水泥+水)装于长颈瓶中摇匀、赶气后迅速加盖并密封(防止水分蒸发)置于恒温恒湿室中，记录长颈瓶中的液面高度(视作原始体积)，以后按不同水化龄期读取液面高度。计算各水化龄期的体积收缩值，以此表征该水泥的化学收缩。以100kg胶凝材料的体积收缩值(L)计，试验结果如表1所示。试验表明：①各种水泥的化学收缩随水化龄期增长而增长，但3d以前的化学收缩增长速率很快，以后逐渐减缓，14d以后明显减缓；②不同水泥其化学收缩值不同，以21d收缩值计，化学收缩大小依次为525号普硅水泥>625号硅酸盐水泥Ⅱ型>425号矿渣水泥；③矿渣水泥各龄期的化学收缩值均为最低。这在其后的混凝土试件干缩值测定中也得到证实，如表2所示。
表1　不同水泥的化学收缩

水泥品种
化学收缩(L／100kg)
1d
3d
7d
14d
21d
矿渣水泥Ⅱ型(P*S)425R
1.60
2.33
3.22
4.30
4.60
普硅水泥(P*O)525R
2.53
4.29
5.22
5.92
6.57
硅酸盐水泥Ⅱ型(P*Ⅱ)625
2.39
3.81
4.57
5.07
5.41

1.2　硅灰替代量与化学收缩
　　将样品(水泥+硅灰+水)装入长颈瓶中测定体积缩减，测试方法同上。试验结果如表3所示，试验表明，在水泥中掺与不掺硅灰以及硅灰掺量(≯15%)的变化，对化学收缩的影响并不明显，硅灰掺量5%、10%、15%的浆体化学收缩值仅在硅灰掺量为0的净水泥浆体化学收缩值附近小幅波动(见图1)。
2　混凝土试件的化学收缩和干缩
2.1　胶凝材料用量对混凝土收缩的影响
　　高胶结材料用量是超高强高性能混凝土的特点之一，也是影响混凝土收缩的主要因素，试验以3种胶凝材料用量(见表4)分别制作混凝土试件，按(GBJ82—85)规定测定混凝土的收缩结果如表4所示。这里要说明的是，测得之干缩
表2　磨细矿渣对混凝土干缩值的影响

试验
编号
胶结材
用量
(kg/m3)
水
胶
比
硅灰
掺量
(%)
矿渣
掺量
(%)
28d
抗压强度
(MPa)
各收缩龄期(d)的干缩值(10-6)
1d
3d
7d
14d
28d
45d
60d
90d
180d
C
650
0.20
10
0
112

143
197
263
328
347
370
373
431
F
650
0.20
10
30
120
23
97
154
191
251
263
258
309
335

表4　胶凝材料用量与收缩

试验
编号
胶结材
用量
(kg/m3)
水
胶
比
硅灰
掺量
(%)
28d
抗压强度
(MPa)
各收缩龄期的收缩值(×10-6)
1d
3d
7d
14d
28d
45d
56d
90d
120d
150d
180d
A
550
0.20
10
121

B
600
0.20
10
119
C
650
0.20
10
112

注：从搅拌混凝土加水算起3d时，从标养室移至收缩室，测试件初始长度，收缩龄期1d
即加水后的第4天，以此类推；横线上方数字为化学收缩值，横线下方数字为干缩值。
表5　水胶比与收缩

试验
编号
水
胶
比
胶结材
用量
(kg/m3)
硅灰
掺量
(%)
28d
抗压强度
(MPa)
各龄期的收缩(×10-6)
1d
3d
7d
14d
28d
45d
60d
90d
120d
150d
180d
B
0.20
600
10
119

D
0.25
600
10
105
E
0.30
600
10
92

　　注：横线上方数字为化学收缩值，横线下方数字为干缩值。
表3　硅灰替代量与化学收缩

胶结材(%)
化学收缩值(L／100kg)
P.Ⅱ 625
硅灰
1d
3d
7d
14d
21d
100
0
2.38
3.82
4.55
5.09
5.43
95
5
2.32
3.57
4.54
5.14
5.54
90
10
2.25
3.48
4.45
5.30
5.75
85
15
2.15
3.50
4.31
5.00
5.28

值，实质上是干缩、化学收缩、碳化收缩之总和。试验表明：①胶凝材料用量对化学收缩的影响，在收缩龄期28d以后才显示出来，即胶凝材料用量增大，混凝土化学收缩值增大(见表4、图2)；②胶凝材料用量对混凝土干缩的影响很有规律，即胶凝材料用量增大，干缩值增大(见图2)，1～180d各干缩龄期的干缩值均符合这一规律(见表4)。

图1　硅灰替代量与化学收缩

图2　胶凝材料用量与收缩(180d)
2.2　水胶比对混凝土收缩的影响
　　水胶比也是影响混凝土收缩的重要因素，用3个水胶比的混凝土测得的试验结果如表5所示。试验表明：①随着水胶比的增大，混凝土化学收缩值增大(见图3)，同胶凝材料用量对化学收缩的影响一样，这种规律在收缩测量进行到28d以后才显示出来；②水胶比增大，混凝土干缩值增大(见图3)，这种影响规律从测量收缩的第1天起至第180天都是如此。

图3　水胶比与收缩(180d)
2.3　混凝土的收缩随时间的发展
　　强度100MPa以上的有试验编号为A、B、C、D、F5组(强度105～121MPa)，其中干缩最大的为D号(见表5、图4)；干缩最小的为F号(见表2、图4)。这两组混凝土干缩随时间发展曲线如图4所示。A、B、C各组干缩曲线在D、F两曲线之间(曲线略)，数值如表4所示。

图4　干缩随时间的发展
2.4　超高强混凝土与普强混凝土比较
　　(1) 从试验情况看，超高强混凝土的干缩并不比普强混凝土大，保守的说，180d干缩值不超过500×10-6，一般混凝土的干缩值为200×10-6～1000×10-6；
　　(2) 超高强混凝土的化学收缩比普强混凝土大，以180d收缩看，化学收缩为干缩的55%～65%，而一般混凝土这个比值约为10%～20%；
　　(3) 超高强混凝土从28d收缩增长速率开始减缓。据资料介绍，一般混凝土从90d开始，收缩增长速率才减缓。
3　结束语
　　超高强混凝土存在使收缩加大的因素。但高强度本身就是减小收缩非常有利的因素，对超高强混凝土的干缩而言，有利与不利因素同时存在，试验证明有利因素占主导地位。混凝土的干缩值均包含了化学收缩在内，若扣除干缩值中的化学收缩值，则高强混凝土真正意义上的干缩值是很小的。值得注意的是，干缩可以用保湿养护来防止或减少，而化学收缩则恐怕只有用补偿收缩的方法加以抵消。
(吕慧君、党军亮、梁天宇同学参加了试验)
*本研究为国家自然科学基金重点项目，由国家自然科学基金委员会和建设部联合资助。
作者单位：严吴南，女，重庆建筑大学材料系，教授，重庆沙坪坝　400045，电话：[phone]
收稿日期：1998-12-31

邯郸大世界商城基础底板大体积混凝土施工技术
任乐民
　　［摘要］　结合大世界商城底板大体积混凝土的施工实例，针对基础结构的设计特点和当地冬季施工的气候条件，介绍了补偿性混凝土配合比设计、大体积混凝土浇筑工艺、基础混凝土加强带和后浇带施工工艺、底板混凝土温度控制和自动化监测等多项综合性技术。
　　［关键词］　大体积混凝土　基础底板　温度控制　施工方法　商业建筑
Construction Technology for Mass Concrete of Foundation Base
Plate of Handan Big World Department Store Building
Ren Lemin
［Abstract］　This article incorporates with the practice for construction of mass concrete foundation structure of HanDan Big World department store,according to the features in foundation structure design and the conditions of winter construction in this region,introduces micro-expansion concrete mix proportion design,pouring technology for mass concrete structure,the solution of the strengthen joint-strip and post-pouring joint strip in concrete foundation work,and temperature control for mass concrete.
［Keywords］　Mass concrete; Foundation base plate;Temperature control;Construction method;Commerical building

　　邯郸大世界商城位于邯郸市中华大街与人民路交叉口东北角，地上主体8层，局部10层，地下1层，柱下筏板式基础，主体混凝土框架-剪力墙结构，总建筑面积5.3万m2。
　　基础底板混凝土设计强度等级为C30，抗渗标号等级为S8，总体厚度1m，局部建筑外延部分底板厚度为0.5m，底板平面尺寸大致为99.0m×96.0m，总体积约7400m3，按大体积施工工艺组织施工。
　　原设计将底板平面0.5m厚部分与1m厚整体之间设置成2条1m宽沉降后浇带，同时，在底板平面中部沿南北方向和东西方向设置成十字形交叉的伸缩后浇带，经施工、设计和监理单位三方论证，将南北向伸缩后浇带取消，改成相应增加多条能够同底板混凝土连续施工的加强带(见图1)，底板混凝土掺加KEA-Ⅱ复合型外加剂，按补偿性混凝土浇筑。
　　底板混凝土施工期间为1998年1月，月平均气温-4℃左右，日最低气温达-11℃，相应采取了冬季施工措施。

图1　底板后浇带与加强带平面
1　底板混凝土施工时的技术关键
　　(1)基于底板混凝土防水抗渗的设计要求，掺加KEA-Ⅱ复合型外加剂，配制微膨胀补偿性混凝土，改善混凝土自身的各项性能，控制其内部约束应力产生的收缩裂缝。
　　(2)实行混凝土分层连续浇筑，按缓凝时间控制每层混凝土覆盖周期，确保混凝土层间不出现冷缝。
　　(3)采用蓄热法保温养护和微机控温技术，控制浇筑后混凝土表面和内部温度差不超过25℃，降温速率低于2℃/d，避免混凝土强度增长期间出现温度收缩裂缝。
　　(4)控制混凝土拌合物的出机温度和入模温度，加强覆盖保温措施，保证其正温下，混凝土强度增长值不低于混凝土设计强度标准的30%。
2　C30、S8混凝土配合比设计
2.1　材料选用
　　①水泥采用425号普通硅酸盐水泥；②考虑混凝土可泵性，采用碎石粒径为1～3cm，含泥量小于1%；③选用细砂(受地方条件限制)，含泥量小于2%；④掺加KEA-Ⅱ复合型外加剂，具有微膨胀、泵送、缓凝、抗渗和防冻多重功能，内掺12%，初凝时间可控制在8.5h。
2.2　施工配合比(见表1)
表1　混凝土施工配合比

混凝土
强度等级
水泥(425号)
KEA-Ⅱ
细砂
1～3cm碎石
W/C
底板C30
0.88
0.12
1.62
2.77
0.42
后浇带C35
0.865
0.135
1.33
2.27
0.38

　注：坍落度为14～16cm，初凝时间大于8h，抗渗等级为S8。
3　大体积混凝土浇筑方法
　　(1)基础底板采用分条、分段、斜面分层、连续推进、自然流淌、一次到顶的混凝土浇筑方案。
　　(2)在基坑南北两侧分设2个搅拌站和泵组。在1m厚底板平面内布置了4台混凝土输送泵和管道，每台混凝土泵配置了1台500mL混凝土搅拌机，按混凝土搅拌站自动计量装置准确配料，北侧泵组按由西向东浇筑混凝土，南侧泵组由东向西浇筑混凝土，中间以后浇带分割，部分0.5m3厚底板混凝土由沉降带分隔，则分段组织混凝土连续浇筑。
　　(3)混凝土条浇筑宽度20m，按斜面1∶6坡度，其流淌距离为6m左右，分层浇筑厚度控制在50cm，按4h覆盖1层，则每小时4条混凝土的输送量不小于60m3。因混凝土的初凝时间大于8h，保证了每层混凝土按期覆盖浇筑。
　　(4)根据混凝土泵送时的自然坡度情况，在每条浇筑条前后布设2道振捣器。随着混凝土向前推进浇筑，振捣器相应跟进。
　　(5)混凝土浇筑约3～4h后，初步按标高用长括尺括平，在初凝前用铁滚桶纵横碾压数遍，待混凝土收水沉实后，用木抹子搓平混凝土表面，封闭其收水裂缝，然后间隔覆盖2层塑料布、2层草袋保温、保湿。
4　底板混凝土加强带和后浇带施工
　　(1)加强带通常设置在两相邻柱轴间的中央部位，净宽1.5m，并在其两侧各外延1m，形成过渡区。浇筑加强带混凝土为C35，内掺13.5%KEA-Ⅱ复合型外加剂。
　　(2)加强带位置增设水平方向温度配筋9mm、长5.5m，在两侧搭接长度1m，温度筋为原配筋率的10%。
　　(3)浇筑底板C30混凝土至加强带过渡区时，改用C35配合比浇筑带内混凝土，至过渡区，再改用C30配合比继续浇筑混凝土。
　　(4)在加强带过渡区加设钢丝网隔离，并加强该部位的振捣，使两种配合比混凝土混合均匀，形成过渡性中等膨胀混凝土带。
　　(5)伸缩后浇带在底板浇筑40d后施工，沉降后浇带在主体完工后浇筑。浇筑前先清除带内杂物，用压力水清洗，然后以C35、S8(内掺13.5%KEA-Ⅱ复合型膨胀剂)混凝土浇筑，坍落度为14～16cm，终凝后加强保温、保湿养护14d。
5　底板混凝土温度控制
　　(1)由实际C30混凝土配比得：425号水泥用量407kg，KEA-Ⅱ复合型外加剂55.5kg，另测得混凝土浇筑温度10℃，按公式求混凝土3d龄期内部最高温升Tmax=T0+Q1/10+Q2/10=10+407/10+55.5/10=56.3℃。为控制混凝土内外温差低于25℃，经计算决定采用2层塑料布间隔2层草袋，形成多层空气腔，进行保温、保湿养护。
　　(2)按平均温度-4℃和复合保温层测算，混凝土底板在-4℃下持续降温11d，表面温度接近0℃，冷却期内平均温度(混凝土表面)22.4℃，使混凝土强度达到80%以上。
　　(3)温度监测　①采用混凝土温度测定仪和微机进行底板混凝土温控过程的24h连续监测；②采用电流型的进口精密集成温度传感器作温感元件，传感器经筛选并作老化处理后用金属管套封保护，隔氧密封，正式布设后对已作密封的传感器再次标定；③测温点选择西北角底板平面内1/4区域布置，凹凸折角和混凝土底板侧面及底板中心各部位，分别代表性地布设测温点，共计55个测点，分上中下3层或5层设置；④实际保温监测期为24d，监测期内，混凝土浇筑后最初3d左右，内部温升均达到最高点，实测最高温度46.5℃，低于计算值。
　　复合保温层覆盖之后，混凝土上下表面和混凝土中部温度变化较为平缓，降温速率为1.5～1.8℃/d，温差15℃左右，保温效果良好。
　　监测后期，随着大气温度的回升，混凝土内外温差接近(约5～6℃)，降温曲线趋于平缓(见图2)。最后，仅留下1层塑料布保湿，混凝土温度监控期即告结束。

图2　J点位温度监测曲线
6　结语
　　(1)大世界商城底板混凝土浇筑完毕至今已近10个月。经过邯郸市质检站核验，76组抗压试块和6组抗渗试块混凝土的强度等级和抗渗等级等指标均符合设计要求；混凝土表面光洁平整，除局部少许干缩裂缝外，未出现其它裂缝，且经过一个雨季的检验，混凝土底板未出现任何渗漏。该分项连同基础工程被核定为优良等级。
　　(2)采取混凝土加强带取代南北向伸缩后浇带方案，可避免人为造成带内混凝土接茬冷缝，有利于保证混凝土质量。同时，可免去清理后浇带、补浇混凝土的工序，节省工期，且综合费用没有明显的增加。
　　(3)在大气平均温度-4℃下组织大体积混凝土底板施工，混凝土入模温度不高(10℃左右)，且分层浇筑，能够降低底板混凝土内部早期的最大温升，为控制混凝土的内外温差低于25℃创造了有利条件。
　　(4)采取微机进行混凝土内部温度自动监测，可便于随时掌握混凝土底板内外温差和降温速率，预测其温度的变化趋势，适时增减混凝土表面覆盖层的厚度，体现了混凝土信息化温控的重要作用。
作者单位：任乐民，男，中煤建筑安装工程公司工程技术处，副处长，高级工程师，河北省邯郸市丛台东路56号　056002，电话：[phone]—2108
收稿日期：1998-12-28

南京商茂广场大体积混凝土裂缝控制技术措施
黄昌前　孟庆亮
Technical Measures to Control Cracking in Mass
Concrete of shangmao Plaza
Building in Nanjing
Huang Changqian　Meng Qingliang
　　南京商茂广场主楼底板厚3.2m、2.8m，浇筑面积2400m2，C45、S12混凝土，一次浇筑量7800m3。施工时间在8月底。底板三面为已浇筑完毕的裙楼底板(800mm厚)，另一面为地铁通风层墙体，业已浇筑完毕。主楼底板混凝土与四周不设后浇带，一次性浇筑完毕。为此，混凝土裂缝控制难度大，根据裂缝成因分析，我们采取了多方面控制措施，确保了混凝土一次性浇筑成功，表面无任何裂缝出现。
1　原材料选择
　　采用江南水泥厂生产的低热525号矿渣水泥，该水泥强度稳定且富余系数大；粗骨料选用含泥量1%以下的青龙山洁净碎石，粒径5～31.5mm；细骨料选用安庆产中砂，细度模数2.4。
2　配合比设计及外加剂选择
　　为减少水泥水化热，合理利用混凝土后期强度，采用C45混凝土，以60d龄期作为混凝土抗压取值。同时采取“双控”技术，在减少水泥用量，延缓水化热峰值方面，选择了江苏省建筑科学研究院研制的JM-Ⅲ缓凝微膨新型外加剂，该外加剂具有缓凝及补偿混凝土收缩的作用，效果显著；在保温保湿养护方面，大胆地采用了蓄水法进行水封养护及热电阻测温技术，取得了成功经验。混凝土配合比为水泥∶石子∶砂∶水∶外加剂=419∶1136∶606∶169∶36(单位kg/m3)。坍落度控制在160±20mm,初凝时间为10h。
3　施工措施
　　(1)采取二次振捣工艺，确保混凝土内外密实。二次振捣时间宜控制在浇筑后的3～4h。
　　(2)严格混凝土表面处理工作，反复碾压，清除浮浆，初凝养护前，用重滚滚压，以闭合表面干缩裂缝。
　　(3)合理布设泵管，尽可能减少拆、装、移工作，以保证均衡布料。本工程采取长向为浇筑方向、短向为浇筑面。布设3台混凝土泵连续作业，确保了供应量不少于75m3/h的技术要求。历时110h完成作业，不留置任何施工缝。
　　(4)根据工程特点，采取蓄水养护，养护深度18cm(依据热交换原理，每1m3混凝土在规定时间内，内部中心温度降到表面温度时放出的热量与混凝土结构在此养护期间散失到大气中的热量相等的条件求得)。蓄水前采取草袋2层、薄膜1层临时养护，待混凝土终凝后，开始分层蓄水，同时砌筑挡墙分格，草袋向下周转。
　　(5)采用铜-康铜热电阻测温提供反馈信息，以便掌握温度变化规律。依据工程特点，共布置20组测温点(见图1)。布点原则以对称、转点为主。每点布置上、中、下各三处，底板内导线必须紧附固定筋，以防导线受冲刷流失。同时做好探头的憎水处理。混凝土浇筑后2h开始测温，以后每4h测一次，直至混凝土内部最高温度出现连续3次下降为止。根据测温，在混凝土养护后的10～12d开始陆续抽除养护水。

图1　测温点温度变化规律
4　几点体会
　　(1)规范规定大体积混凝土的内外温差宜控制在25℃以下，但一般工程不易做到，我们通过监测发现，内外温差曾高达38℃(主要由于蓄水深度不够造成)，但通过采用蓄水养护及合理掺用补偿收缩外加剂，混凝土并没有出现任何温度裂缝。由此，我们建议大体积混凝土工程不应该单方面严格要求温差限值，而更应该注重充分保湿及补偿收缩两方面。
　　(2)混凝土表面处理工作极为重要，采用重滚轧压，可以很好地避免干缩裂缝。
　　(3)蓄水养护方式，从水封保湿及保温方面考虑，效果较为明显，特别适宜于插筋多而密，气温较高(一般应在20℃以上)，易接收太阳辐射及避风的底板工程。
　　(4)采用科学的测温手段是非常值得及必要的，一方面可以及时反馈信息，做到心中有数；另一方面对掌握大体积混凝土温度变化规律也提供了宝贵经验。
5　经济效益分析
　　本工程采用蓄水法保湿保温养护，与常规的草袋养护比较，具有较为明显的经济效益。若采用草袋养护，需用草袋2.4万只(两层覆盖)及相应的两层薄膜。而蓄水养护仅用草袋5000只，用砖3000块。相比较节约资金约2万元。
作者单位：黄昌前，男，中国建筑二局二公司，项目经理，工程师，洛阳邙路　471001，电话：[phone]
收稿日期：1998-11-17
格林塔尔墙体外保温技术
杜文英
　　［摘要］　介绍格林塔尔防水保温砂浆的材料组成、性能、施工方法及工程应用。
　　［关键词］　防水保温砂浆　建筑节能　外保温　施工方法　应用
Greentower Wall External Heat Insulation Technology

Du Wenying
［Abstract］　This article describes the composition,the properties,the construction methods and applications of Greentower waterproof heat insulation mortar.
［Keywords］　Waterproof heat insulation mortar;Building energy saving;External insulation;Construction method;Application

　　格林塔尔防水保温砂浆是韩国的专利产品，原名称橡胶粉沫及M.T灰泥。1996年在韩国注册商标为格林塔尔防水保温砂浆。它是集保温隔热、防水、防裂和附着力强等为一体的新型建筑材料，在韩国被应用在建筑墙体的内、外保温、地铁的顶棚、停车场的屋面、过街桥踏步的防水层、墙体开裂的嵌缝材料等等。1997年4月建设部组团去韩国考察该材料，回国后结合国情做了大量的试验研究工作，对格林塔尔防水保温砂浆的配方进行了改进，使其提高了保温性能，施工更加完善。它按使用功能和材料的性能分为两种：① 保温型,材料的干密度r≤256kg/m3，导热系数λ≤0.059W/(m.K)，可作为墙体的内保温材料；②防水型,干密度γ≤1500kg/m3，导热系数λ≤0.42W/(m.K)，强度达9.3MPa，吸水率≤3%，抗冻性好，在-40℃～+20℃循环15次，其抗压强度为8.2MPa，强度损失11.6%，无破损，可作为外保温的面层防水材料。
　　同时,防水型砂浆可作粘结剂，它与瓷砖粘结强度为0.69MPa，与水泥粘结强度为0.45MPa，与红砖粘结强度为0.40MPa，与聚苯粘结强度为0.14MPa。
　　外保温砂浆抗冲击性能合格。用500g钢球冲击，落差1.02m(5J)，表面未出现裂缝现象。墙体外保温做法如图1所示。

图1　墙体外保温做法
1　原材料的组成
　　格林塔尔防水保温砂浆主要由旧轮胎粉、废玻璃砂、珍珠岩、水泥和M.T添加剂组成。因此，造价低、利用废料保护环境，节约能源，是具有发展前途的建筑节能材料。

2　外保温施工技术
2.1　材料及工具
　　(1) 以聚苯乙烯泡沫塑料板(防火型)为保温材料，其性能为：密度 18～20kg/m3,导热系数≤0.04W/(m*K)，吸水率≤4%，厚度偏差±1mm。
　　用防水型的格林塔尔防水保温砂浆作面层和粘接剂，厚度5mm，用彩砂涂料作饰面厚度3mm。
　　(2) 工具　电热丝切割器、壁纸刀、扫帚、钢丝刷、墨斗、开刀、棕刷、粗砂纸、电动搅拌器、抹子、压子、阴阳角抿子、托线板、2m靠尺等。
2.2　施工条件
　　外墙和外门窗口施工及验收完毕，基面平整、施工地点的环境温度及基底温度不低于5℃，风力不大于5级，方可施工，但雨天不能施工。
2.3　施工工艺
2.3.1　施工程序
　　材料与工具准备、基面准备→弹线→安装首层托架、基面清理、配粘接剂→粘贴聚苯板、配面层防水型格林塔尔砂浆→抹面层砂浆→养护→抹或喷彩砂涂料→检验验收。
2.3.2　施工要点
　　(1)对新建工程的结构墙体基面必须清理干净，并检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不得大于5mm，超差部分应剔凿，凹处应用格林塔尔防水砂浆修补平整。
　　对旧房节能改造，应彻底清理不利于粘贴聚苯板的原外墙面层，用水泥砂浆修补缺陷，加固找平。
　　(2)若首层外保温墙面粘贴面砖，宜在散水上侧安装角钢托架。
　　(3)安装聚苯板。用电热丝切割器把聚苯板切割成100mm×50mm的标准板，对角线误差±2mm。非标准板按实际需要的尺寸加工，允许偏差为±2mm，大小面垂直。
　　用防水型格林塔尔砂浆把聚苯板粘贴到墙面上，粘贴的方式如图2、3、4所示。

注：在100mm×50mm聚苯板上均匀分布8～10个斑点，点厚10mm，厚度一致，边距2cm左右。
图2　斑点型

注：沿板材外围距边2cm涂1条，厚度一致，中央涂2条，均匀分布。
图3　条带型

注：在整板表面用6～10mm长齿刷刷粘接剂。板边留出1～2cm宽不刷粘接剂。
图4　锯齿型
　　首层的聚苯板宜采用锯齿型的方式满粘于外墙，其它楼层的聚苯板可采用点贴或条带型粘贴的方式。
　　图2、3所示的两种粘贴方式可用于不平整的基质，可补偿大约1cm的高差。
　　抹完粘接剂后，立即将板立起就位粘贴，粘贴时应轻揉，均匀挤压，并随时用托线板检查垂直平整。板与板挤紧，碰头缝处不抹粘接剂。粘贴聚苯板应做到上下错缝，每贴完一块板，应及时清除挤出的粘接剂，板间不留间隙，如出现间隙，应用相应宽度聚苯板填塞。阳角处相邻的两墙面所粘聚苯板应交错连接(见图5)。

图5　阳角处聚苯板粘贴

聚苯板接缝不平处应用粗砂纸磨平，粗砂纸宜衬有平整板材。打磨动作宜为轻揉的圆周运动。磨平后应用刷子将碎屑清理干净。
2.4　抹防水型格林塔尔砂浆层
　　把贴好的聚苯板表面均匀涂抹一道防水型格林塔尔砂浆，每层抹3mm厚左右，首层抹两遍，总厚度为6mm，用木棒子搓平，2层楼以上，抹3mm。
　　另外，门窗口贴好聚苯板后应在窗口四角用粘接剂把网格布贴好，避免开裂(见图6)。

图6　窗口四角粘贴网格布
2.5　养护
　　待面层终凝后，喷水养护1d，不要使墙面发干。

2.6　喷或抹彩砂涂料
　　待面层养护好后喷或抹彩砂涂料，首层喷或抹厚3mm，2层以上厚2mm。
2.7　膨胀缝的做法
　　在膨胀缝处填塞发泡聚乙烯圆棒，直径应为膨胀缝宽的1.3倍左右，分两次勾填嵌缝膏。深度为缝宽的50%～70%。

3　检验和验收
　　(1)每块聚苯板与墙面的总粘接面积，首层不得小于60%，其它层不得小于40%。
　　检查数量按楼层每20m长抽查一处，但每层不少于3处，每处检查不少于2块。检验应在粘接剂凝结前进行。
　　(2)防水型格林塔尔砂浆面层总厚度不小于3mm，首层不大于6mm。检验应在砂浆凝结前进行。
　　(3)验收的允许偏差如表1所示。
表1　允许偏差

项目
允许偏差
(mm)
检查方法
表面平整
2
用2m靠尺和楔形尺
垂直度
每层
5
用2m托线板检查
全高
H／1000且不大于20用经纬仪或吊线及尺量
阴阳角垂直
4
用2m托线板检查
阴、阳角
