北京某消防工程施工组织设计.pdf

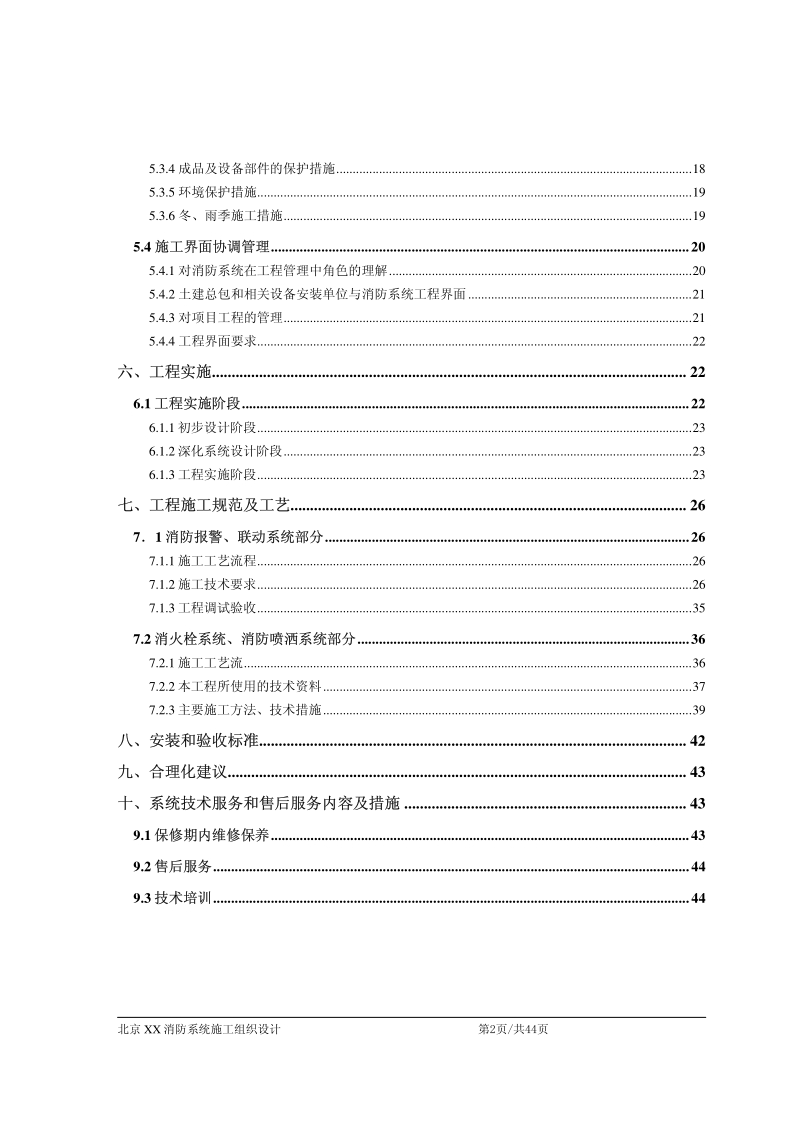

北京 XX消防系统施工组织设计 第1页/共44页 某工程施工组织方案w w w . z h u l o n g . c o m 目 录 一、消防工程管理概述 某工程施工组织方案w w w . z h u l o n g . c o m 目 录 一、消防工程管理概述. 3 1.1 工程内容工程内容.3 1.2 工程管理目标工程管理目标.3 二、编制依据：二、编制依据：. 4 三、项目组织及人员业绩介绍三、项目组织及人员业绩介绍 . 5 3.1 施工组织总体部署施工组织总体部署.5 3.2 工程组织人员明细与职责说明工程组织人员明细与职责说明.5 3.2.1主要管理及技术人员明细.5 3.2.2 主要管理及技术人员职责说明.6 四、工程计划进度安排与控制四、工程计划进度安排与控制 . 8 4.1 工程进度控制表工程进度控制表.8 4.2 工程进度控制工程进度控制.9 4.2.1 项目进度复核.9 4.2.2 月工程报告.9 五、工程管理五、工程管理. 10 5.1 质量保证管理质量保证管理.10 5.1.1 工地质量管理实行岗位责任制.10 5.1.2质量控制措施.11 5.1.3 质量保证具体环节.13 5.2 文档管理文档管理.14 5.3 技术管理技术管理.15 5.3.1保证工程进度措施.15 5.3.2 保证施工安全措施.16 5.3.3 消防保卫措施.17 北京 XX消防系统施工组织设计 第2页/共44页 5.3.4 成品及设备部件的保护措施.18 5.3.5 环境保护措施.19 5.3.6 冬、雨季施工措施.19 5.4 施工界面协调管理施工界面协调管理.20 5.4.1 对消防系统在工程管理中角色的理解.20 5.4.2 土建总包和相关设备安装单位与消防系统工程界面.21 5.4.3 对项目工程的管理.21 5.4.4 工程界面要求.22 六、工程实施六、工程实施. 22 6.1 工程实施阶段工程实施阶段.22 6.1.1初步设计阶段.23 6.1.2深化系统设计阶段.23 6.1.3工程实施阶段.23 七、工程施工规范及工艺七、工程施工规范及工艺. 26 71 消防报警、联动系统部分消防报警、联动系统部分.26 7.1.1施工工艺流程.26 7.1.2施工技术要求.26 7.1.3工程调试验收.35 7.2 消火栓系统、消防喷洒系统部分消火栓系统、消防喷洒系统部分.36 7.2.1施工工艺流.36 7.2.2本工程所使用的技术资料.37 7.2.3主要施工方法、技术措施.39 八、安装和验收标准八、安装和验收标准. 42 九、合理化建议九、合理化建议. 43 十、系统技术服务和售后服务内容及措施十、系统技术服务和售后服务内容及措施 . 43 9.1 保修期内维修保养保修期内维修保养.43 9.2 售后服务售后服务.44 9.3 技术培训技术培训.44 北京 XX消防系统施工组织设计 第3页/共44页 一、消防工程管理概述 一、消防工程管理概述 北京 XX 总建筑面积为 10841 平方米，地上四层。该工程消防系统由我公司组 织施工，本方案仅对于消防系统进行施工组织设计。 1.1 工程内容 1.1 工程内容 消火栓系统、喷洒系统、火灾自动报警系统供货、工程安装、调试、检测和 维护。 1.2 工程管理目标 1.2 工程管理目标 1) 本工程为本公司重点工程项目。 2) 实行以合同期为目标的项目法施工，全面履行工程合同，保工期、保质 量、保交工。 3) 工程修改控制：项目中的工程修改控制由项目经理提出，工程修改控制将 包括工程修改确认、文件档案、审查、复核等。 4) 质量监督管理控制：为了保证工程质量，项目组配备质量监督工程师，按 照 ISO9001 质量管理的目标、步骤、办法完成质量监督管理。 5) 采取有效可靠的质量保证措施，创工程优良，并达到市优工程评定条件。 6) 建立强有力的项目领导班子，组织一流素质的施工队伍，采取先进的施工 管理方法和施工技术。 7) 实现安全生产和文明施工。 北京 XX消防系统施工组织设计 第4页/共44页 二、编制依据： 二、编制依据： 编制该工程技术标准依据为： 根据业主提供的北京 XX 会所酒店施工图、招标文件及其他技术文件； 自动喷水灭火系统设计规范GB50084-2001； 自动喷水灭火系统施工及验收规范GB50261-96； 气体灭火系统设计规范GB50193-93； 气体灭火系统施工及验收规范GB50263-97； 建筑设备安装分项施工技术操作规程DB21/900-96； 电气安装工程整理检验、评定标准GBI303-88； 火灾自动报警系统施工及验收规范GB50166-92； 火灾自动报警系统设计规范GB50116-98； 民用建筑设计防火规范GBJ 16-87（2001 年版）； 建筑工程施工现场供用电安全规范GB50198-94。 北京 XX消防系统施工组织设计 第5页/共44页 三、项目组织及人员业绩介绍 3.1 施工组织总体部署 三、项目组织及人员业绩介绍 3.1 施工组织总体部署 1)施工组织总体部署 消防系统工程理论为指导，辅以流水法,网络法施工计划管理，确保合同的 履行。在规定的工期内完成合同，并且争创工程质量全优，是我公司施工组织 总体部署优先考虑的目标。 为了实现上述目标，我公司组织了由我公司 XXX 为项目经理的强有力的项 目管理班子，负责整个消防系统的项目管理和施工的总体协调，负责制订施工 项目的总体进度计划和阶段目标计划。直接调动技术与管理人员，提供专业化 支持，同时协调全公司各类专业管理人员，以保证对此项目的快速响应和支 持。为了实现上述目标，我公司将充分发挥消防系统专业公司的技术特长。 2)施工作业人员配置 工程预计高峰人数 ： 32 名 其中，管 理 人 员： 6 名 工程技术人员： 5 名 施 工 人 员： 20 名 由于工程对于人员素质要求较高，故工程技术人员所占比重较大。 3.2 工程组织人员明细与职责说明 3.2.1 主要管理及技术人员明细 3.2 工程组织人员明细与职责说明 3.2.1 主要管理及技术人员明细 项目经理 项目副经理 施工队长 电工长 水工长 质检员 北京 XX消防系统施工组织设计 第6页/共44页 安全员 工程师 XXX（水） XXX（电） 预算员 XXX（水） XXX（电） 文档、材料 XXX XXX 管工施工人员： 电工施工人员： 3.2.2 主要管理及技术人员职责说明 3.2.2 主要管理及技术人员职责说明 3.2.2.1 项目经理项目经理 项目经理的职责如下： 全面负责整个项目执行情况 商务合同决策 公司人员调配 处理与业主、上一级承包方事宜 3.2.2 .2 项目副经理项目副经理 项目副经理职责如下: 实施并全面履行合同，处理合同变更，协调与总包，业主，估价师的关 系，接受建设单位和总包的监督； 协调与各分包的关系，对工程进行总体的协调管理。 对工程进度，质量和成本进行总体控制； 组织工程验收，交工和结算。 负责项目人员组织调配，向办事处提出人员增减计划。 领导制订施工计划，审定各种施工方案。 对外重要文件的审定和签发。 考核，评定项目管理人员的业绩。 北京 XX消防系统施工组织设计 第7页/共44页 3.2.2.3 系统技术负责工程师系统技术负责工程师 系统技术负责工程师直接向项目经理汇报，负责如下： 提供工程系统概念可行性分析、系统需求分析和工程计算 提供包含产品/系统特性和设备性能证明的详细设计 为系统需求设计审核提供技术支持 为项目系统调试验收提供技术支持 维护和保存项目文档、图纸和记录 3.2.2.4 安装指导工程师安装指导工程师 直接向项目经理汇报，负责完成项目安装计划，其职责如下： 领导和监督管理有关队伍实现安装计划，保证在时间计划内完成合同要 求的安装 保证提供有效的质量服务 按照确定的审核计划和大纲，进行安装审核 与质保人员一起保证进度审核符合计划 保证项目使用的所有测试、审核和测量设备的准确性和耐久性 维护和保存项目文档、图纸和记录 保证所有区域房间达到良好验收标准 3.2.2.5 调试工程师调试工程师 直接向项目经理报告测试和检验结果，主要职责如下： 建立调试计划 领导和监督管理测试队伍，按确认的测试协议进行测试 与质量保证人员一起保证最后的审核符合计划 与客户及质保人员一起保证工厂/现场验收测试符合计划 保证项目使用的所有测试、审核和测量设备的准确性和耐久性 维护和保存项目文档、图纸和记录 3.2.2.6 文档文档 / 合同工程师合同工程师 直接向项目经理汇报，负责以下方面的工作： 北京 XX消防系统施工组织设计 第8页/共44页 在指定时间内完成设备 / 原材料发货 确保设备 / 原材料符合说明书、期限和条件 保证手册、说明和有关文档的归档管理 保证项目使用的所有测试、审核和测量设备的准确性和耐久性 维护和保存项目文档、图纸和记录 保证所用区域房间达到良好验收标准 3.2.2.7 质量监督工程师质量监督工程师 直接向部门经理和质量管理经理报告项目质量保证计划的管理情况，其职责如 下： 建立和维护项目质量保证计划 解释和维护项目质量保证计划，保证高质量的维护项目 建立项目的质量标准文档 联系客户、制造商、需求的审批人 四、工程计划进度安排与控制 4.1 工程进度控制表 四、工程计划进度安排与控制 4.1 工程进度控制表 会所酒店我公司计划工期为 60 天，工程开工时间为 8 月 25 日，考虑到会所 酒店土建、机电设备安装、装修工程的总体进度安排，结合消防系统工程自身的 特点，制定出如下系统进度安排表。 北京 XX消防系统施工组织设计 第9页/共44页 进度安排中主要把握以下三个关键环节： 供货：系统的供货周期为 1 个星期，结合会所酒店总体施工进度要求， 对各系统设备供货时间作出具体安排，制定出详细的交货时间表。 安装：消防系统工程安装，要紧密配合暖通风水管道及设备安装，根据 不同阶段劳动力需求，投入不同数量的工程人员，满足施工进度需求。 调试：具备调试条件的系统，先完成调试。 4.2 工程进度控制 4.2.1 项目进度复核 4.2 工程进度控制 4.2.1 项目进度复核 项目复核按照项目经理的要求，进行项目执行进度的审核，项目复核将至少 包括如下内容： 过程和状态复核 设计变更控制：设计变更是系统实施过程中，难以避免的问题，如何快 速简捷的处理现场设计变更问题，关系到预定工程进度的实现。如图为 设计变更处理流程图，简明表达了变更处理的程序。 验收测试 质量控制 4.2.2 月工程报告 4.2.2 月工程报告 月进度报告按以下格式提交给客户： 重点 报告显著成绩 进度和状态 报告相关项目执行的进度和状态 要预先处理的问题 预报 报告下月将要进行的事项 每月需维护和更新未完成的工作项目 北京 XX消防系统施工组织设计 第10页/共44页 五、工程管理w w w . z h u l o n g . c o m 5.1 质量保证管理 5.1.1 工地质量管理实行岗位责任制 五、工程管理w w w . z h u l o n g . c o m 5.1 质量保证管理 5.1.1 工地质量管理实行岗位责任制 项目经理 整个工程质量的领导责任人。 代表公司履行对业主合约的责任。 代表公司执行对分包工程合约的责任。 领导制订施工计划，审定各种施工方案和质量标准，并负责督促实施。 领导控制工程质量。 项目副经理工程质量的第一责任人。 执行和推进工程总进度计划，统管用料，统管质量，统管安全。 编制每段工作计划，并及时调整施工方法，调整施工力量。 组织预审图纸，提出图纸上不明确或与标书、规范有差异的地方。 主持各分包工程的每周碰头例会，及时解决施工上存在的问题。 主持施工方案的制定及审定施工过程中的各项技术措施。 质量监督工程师 工程质量的具体责任人 在项目副经理的指导下，处理工程质量问题。 参与编制施工保证措施。 检查质量措施执行情况，收集整理技术资料，制定下步工序的质保措 施。 对不合质量要求的，有权停止该步工序，进行整改。 陪同总包，监理，质量人员进行检查，及时矫正质量纰漏。 整理，归纳技术档案。 专业工程师 工程质量直接负责人 在项目经理的指导下，编制施工方案。 在质量员的指导下，处理施工质量问题。 北京 XX消防系统施工组织设计 第11页/共44页 熟悉图纸，了解工作章程，按图施工，按章工作，抓好进度，质量，安 全。 协调各系统的交叉施工、 陪同总包，监理，质量人员进行检查，及时矫正错漏问题。 负责回答项目经理，主管对图纸章程的询问。 文档/合同管理员 协助整理施工工程质量档案，资料的整理、 管理档案资料 5.1.2 质量控制措施 5.1.2 质量控制措施 保证工程施工的质量，就是要按照设计要求，选择合格的材料，经过优化的 工序或工作，按照一定的投资额，在预定的工期内，完成系统工程建设。全方位 保证取决于设计、设备、安装、安全等多个环节，工程质量的全方位保证必须从 以下几个方面控制。 1）加强进场材料和设备的检查验收工作：工程上所用的一切材料和设备必须 先送审样本或样品，经业主、总包和设计审批认可后才能订货。进场时必 须随附合格证，产地证书及验收文件。 2）加强技术方案和施工工艺的交底工作： 由工地主管，专业管理人员向施工部门技术负责人交底，明确关键性的 施工技术问题和主要项目的施工工艺。 施工队伍由施工队伍技术负责人向施工员，技术员，质检员，安全员进 行图纸，施工方法、技术措施及操作要求等方面的交底。 班组由施工员向班组工人交底。 交底时要结合具体操作部位贯彻落实各项技术要求，并指导班组明确各 关键部位的质量要求，操作要点及注意事项。 3）建立质量控制，检查和验收制度 北京 XX消防系统施工组织设计 第12页/共44页 建立施工班组自检互检制度。 严格质量检查验收,施工班组完成分项工程后,必须进行自检,自检合格后, 报请项目部质量检查,下道工序施工前必须对上道工序的分项工程再次进 行质量检查验收。 建立隐蔽工程验收制度。 预留、预埋工作完工后在浇捣混凝土前施工班组请质量员检查验收并且 拍照存档。 建立工程质量检查验收档案管理制度。 工程质量检查验收工作一定要有文字记录，填写相关的表格资料并经有 关责任人签字认可，存档备案。 建立工程质量例会制度。 每周五召开一次质量例会，由项目质量管理员主持，各技术管理人员参 加，分析一周来施工中有关质量问题，主要研究管线工程和设备安装工 程。 加强半成品，成品的保护工作 4）加强隐蔽工程预埋电管的保护工作 混凝土工程结束拆去模板后即清除线盒、束节内的杂物，在接线盒内涂 刷防锈漆，防锈漆干燥后再塞上泡沫塑料物保护。 管线、设备安装分项工程结束，清扫电管、线槽、设备箱内的杂物和垃 圾，外露电线、电缆和金属软管盘整后置放在线槽或电管上方，避免装 修工作时损坏已经完成的管线，同时派人每天巡视已完成安装工作的施 工区域。 北京 XX消防系统施工组织设计 第13页/共44页 5.1.3 质量保证具体环节 5.1.3 质量保证具体环节 本项目组中设质量监督工程师，负责检查监督该项目的质量情况，发现质量 问题及时解决，把影响项目质量的因素减少到最低限度，并依据有关规定将项目 实施各阶段的质量情况向项目经理报告备案。 我公司把质量保证环节贯穿于整个工程项目的始末，在独具风格的完整的质 量保证体系中包括：需求了解，方案设计 / 最终确认，提供产品，测试检验、安 装实施和技术支持等六个方面： 1）需求了解 ： 从实际出发，全面了解客户的需求，作出切合实际的正确的分析，以此 来保证方案设计的质量。 2）方案设计 / 最终确认： 根据对用户需求的分析研究，依据消防系统的特点，结合本公司专家的 理论和实践经验，面向当今消防技术的发展，为用户设计出充分满足需求 的、高质量的系统解决方案，并由用户、设计方、消防验收单位最终确认。 3）提供产品： 前面已经提到，本公司在产品选择上十分注重质量要求，将为用户推荐 知名厂商所生产的产品，其性能质量均满足国际标准。 4）测试检验 ： 本公司向客户提供产品前，首先由工程师进行严格的测试检验，以确保 所提供的产品质量可靠，性能稳定，符合产品说明书的各项要求。 5）安装实施 ： 在安装实施方面，本公司强调严格的作业管理及一流的专业技能，严格 把握产品设备的验货、安装、调试以及试运行等各项环节，在每个环节中都 将做到原始记录清楚，测试数据准确，安装操作规范，把可能发生的质量问 题消灭在萌芽状态，从而保证整个系统的安装质量。 北京 XX消防系统施工组织设计 第14页/共44页 6）技术支持 ： 良好的技术支持与售后服务是消防系统正常运行的可靠保证，也是本公 司质量保证体系中的重要一环。本公司将依据严格的规章制度开展此项工 作，有始有终地抓好质量管理，为用户提供长期的、高质量的技术支持和售 后服务。 5.2 文档管理 5.2 文档管理 为了完整、准确地调用、查验和保管与本项目有关的文件、档案、资料、会 议记录及往来传真等，按照项目管理制度的有关规定，本项目组必须妥为归类保 管各类资料，查验和调阅均应履行相应的手续，待合同全部执行完毕后移交或归 档。在项目执行中或完成后，应向用户提交下列文档： 京建质2000569 号文件要求中各资料 项目方案建议书 工程进度计划表 / 月报表 相关专业设计变更通知单 设备到货及验货清单 系统管理制度 系统试运行报告 工程验收报告 项目总结 重要会议记录 重要的往来传真 其它 北京 XX消防系统施工组织设计 第15页/共44页 5.3 技术管理 5.3.1 保证工程进度措施 5.3 技术管理 5.3.1 保证工程进度措施 1）项目施工前，必须作好施工组织总设计，对劳动力、施工机具、材料需要 量等作好充分的准备，才能保证工程进度。如下图所示，为施工组织总体 设计的程序框图。直观表明了施工组织设计的各个环节。 2）施工人员准备-公司的施工队伍由工程负责人主抓，各管理人员分工 负责，形成强有力的领导机构。公司要组织好各种所需劳动力，提高劳动 生产率，保证工程质量，组织好现场各项管理工作。 3）施工机具与材料准备 -适应工程的特点，按机具计划提前购制施工机 械和专用工具。为配合超高部位安装，需加工一部分特制工具箱，以便于 班组使用和管理。工长应做好材料计划，提前做好材料的领用和储备工 作，保证及时供应合格的材料。 北京 XX消防系统施工组织设计 第16
