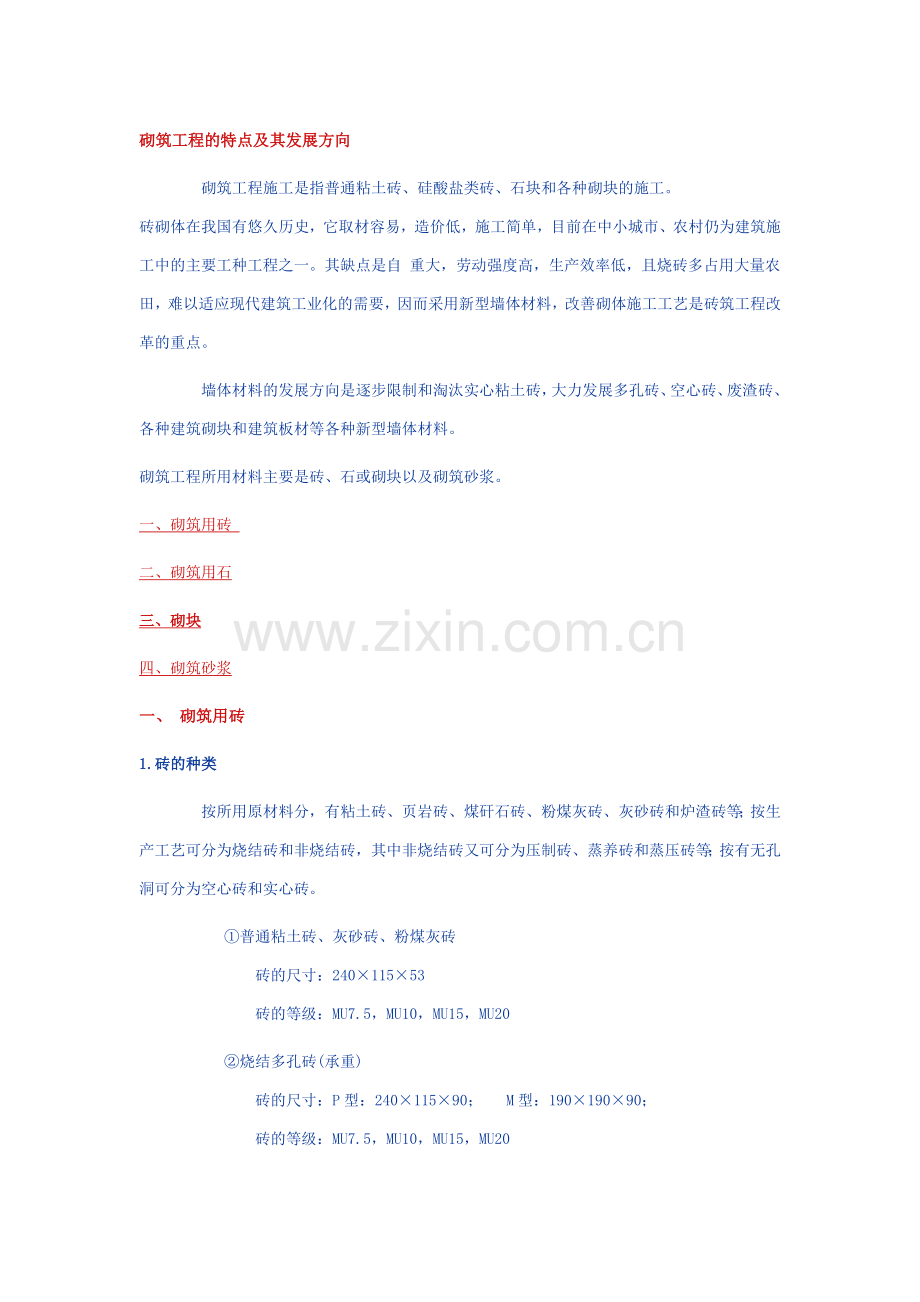

砌筑工程的特点及其发展方向
砌筑工程施工是指普通粘土砖、硅酸盐类砖、石块和各种砌块的施工。
砖砌体在我国有悠久历史，它取材容易，造价低，施工简单，目前在中小城市、农村仍为建筑施工中的主要工种工程之一。其缺点是自 重大，劳动强度高，生产效率低，且烧砖多占用大量农田，难以适应现代建筑工业化的需要，因而采用新型墙体材料，改善砌体施工工艺是砖筑工程改革的重点。
墙体材料的发展方向是逐步限制和淘汰实心粘土砖，大力发展多孔砖、空心砖、废渣砖、各种建筑砌块和建筑板材等各种新型墙体材料。
砌筑工程所用材料主要是砖、石或砌块以及砌筑砂浆。
一、砌筑用砖
二、砌筑用石
三、砌块
四、砌筑砂浆
一、 砌筑用砖
1.砖的种类
按所用原材料分，有粘土砖、页岩砖、煤矸石砖、粉煤灰砖、灰砂砖和炉渣砖等；按生产工艺可分为烧结砖和非烧结砖，其中非烧结砖又可分为压制砖、蒸养砖和蒸压砖等；按有无孔洞可分为空心砖和实心砖。
①普通粘土砖、灰砂砖、粉煤灰砖
砖的尺寸：240×115×53
砖的等级：MU7.5，MU10，MU15，MU20
②烧结多孔砖(承重)
砖的尺寸：P型：240×115×90； M型：190×190×90；
砖的等级：MU7.5，MU10，MU15，MU20
③烧结空心砖(非承重)
砖的尺寸：240×240×115， 300×240×115；
砖的等级：MU2，MU3，MU5
2.砖的准备
选砖：砖的品种、强度等级必须符合设计要求，并应规格一致；用于清水墙、柱表面的砖，外观要求应尺寸准确、边角整齐、色泽均匀、无裂纹、掉角、缺棱和翘曲等严重现象。
砖浇水：为避免砖吸收砂浆中过多的水分而影响粘结力，砖应提前1～2d浇水湿润，并可除去砖面上的粉末。烧结普通砖含水率宜为10％～15％，但浇水过多会产生砌体走样或滑动。气候干燥时，石料亦应先洒水润湿。但灰砂砖、粉煤灰砖不宜浇水过多，其含水率控制在5％～8％为宜。
砖的准备(视频)
二、 砌筑用石
1.石的分类
砌筑用石分为毛石和料石两类。
毛石未经加工，厚≮150mm，体积≮0.01，分为刮毛石和平毛石。刮毛石是指形状不规则的石块；平毛石是指形状不规则，但有两个平面大致平行的石块。
料石经加工，外观规矩，尺寸均≥200mm，按其加工面的平整程度分为细料石、半细料石、粗料石和毛料石四种。
石料按其质量密度大小分为轻石和重石两类：质量密度不大于18者为轻石，质量密度大于18者为重石。
2.石的等级
根据石料的抗压强度值，将石料分为、、、、、、、、九个强度等级。
三、砌块
1.砌块的种类
砌块代替粘土砖作为墙体材料，是墙体改革的一个重要途径。砌块按形状来分有实心砌块和空心砌块两种；按制作原料分为粉煤灰、加砌混凝土、混凝土、硅酸盐、石膏砌块等数种；按规格来分有小型砌块、中型砌块和大型砌块，砌块高度在～称小型砌块,高度在～980称中型砌块,高度大于980称大型砌块。
2.砌块的规格
砌块的规格、型号与建筑的层高、开间和进深有关。由于建筑的功能要求、平面布置和立面体型各不相同，这就必须选择一组符合统一模数的标准砌块，以适应不同建筑平面变化。
由于砌块的规格、型号的多少与砌块幅面尺寸的大小有关，及砌块幅面尺寸大，规格、型号就多，砌块幅面尺寸小，规格、型号就少，因此，合理地制定砌块的规格，有助于促进砌块生产的发展，加速施工进度，保证工程质量。
普通混凝土小型空心砌块主规格尺寸为××，辅助××。
3.砌块的等级
普通混凝土小型空心砌块按其强度分为、、、、、。
轻骨料混凝土小型空心砌块按其强度分为、、、、、
1.砂浆的种类
砌筑砂浆有水泥砂浆、石灰砂浆和混合砂浆。
2.砂浆的等级
砌筑所用砂浆的强度等级有、、、、和六种。
3.砂浆的选择
· 砂浆种类选择及其等级的确定，应根据设计要求。
· 水泥砂浆和混合砂浆可用于砌筑潮湿环境和强度要求较高的砌体，但对于基础一般采用水泥砂浆。
· 石灰砂浆宜用于砌筑干燥环境中以及强度要求不高的砌体，不宜用于潮湿环境的砌体及基础，因为石灰属气硬性胶凝材料，在潮湿环境中，石灰膏不但难以结硬，而且会出现溶解流散现象。
4.材料要求
· 砌筑砂浆使用的水泥品种及标号，应根据砌体部位和所处环境来选择。水泥进场使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。
· 砂浆用砂的含泥量应满足下列要求：对水泥砂浆和强度等级不小于M5的水泥混合砂浆，不应超过5%；对强度等级小于M5的水泥混合砂浆，不应超过10%；人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。
5.砂浆制备与使用
(1)拌制砂浆用水，水质应符合国家现行标准《混凝土拌和用水标准》 (JGJ 63)的规定。
(2)砂浆现场拌制时，各组分材料应采用质量计量。
(3)砌筑砂浆应采用机械搅拌，自投料完算起，搅拌时间应符合下列规定 ：
·水泥砂浆和水泥混合砂浆不得少于2min；
·水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min；
·掺用有机塑化剂的砂浆，应为3～5min。
(4)砂浆应进行强度检验。砌筑砂浆试块强度验收时，其强度合格标准必须符合下列规定：
·同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度；
·同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0.75倍。
·砂浆强度应以标准养护龄期为28d的试块抗压试验结果为准。
·抽检数量：每一检验批且不超过250砌体中的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽查一次。
·检验方法：在砂浆搅拌机出料口随机取样制作砂浆试块(同盘砂浆只应制作一组试块)，最后检查试块强度试验报告单。
砂浆的准备(视频)
一、砌筑形式
二、砌筑要求
三、砌筑方法
四、砌筑工艺
五、技术要求
六、排砖计算
一、砌筑形式
1.一顺一丁
一顺一丁砌法是一皮中全部顺砖与一皮中全部丁砖相互间隔砌成，上下皮间的竖缝相互错开1/4砖长，如图4-1 (a)所示。
一顺一丁(视频)
2.三顺一丁
三顺一丁砌法是三皮中全部顺砖与一皮中全部丁砖间隔砌成，上下皮顺砖与丁砖间竖缝错开1/4砖长，上下皮顺砖间竖缝错开1/2砖长，如图4-1 (b)所示。
3.梅花丁
梅花丁砌法是每皮中丁砖与顺砖相隔，上皮丁砖坐中于下皮顺砖，上下皮间竖缝相互错开1/4砖长，如图4-1 (c)所示
梅花丁(视频)
（a）
（b）
(c)
（d） （e）
图4-1 砖墙组砌形式
(a)一顺一丁 (b)三顺一丁 (c)梅花丁
(d)代号M多孔砖砌筑形式 (e)空心砖墙砌筑形式
二、砌筑要求：
1.砖基础的砌筑要求
2.砖墙的砌筑要求
3.构造柱的砌筑要求
4.砖柱的砌筑要求
5.砖平拱的砌筑要求
6.钢筋砖过梁的砌筑要求
二、砌筑要求：
1.砖基础的砌筑要求
砖基础有带形基础和独立基础，基础下部扩大部分称为大放脚、上部为基础墙。
大放脚有等高式和不等高式两种，如图4-2所示。
等高式 间隔式
图4-2 砖基础大放脚形式
等高式大放脚是两皮一收，两边各收进1/4砖长；不等高大放脚是两皮一收和一皮一收相间隔，两边各收进1/4砖长。
大放脚一般采用一顺一丁砌法，上下皮垂直灰缝相互错开60。
砖基础的转角处、交接处，为错缝需要应加砌配砖(3/4砖、半砖或1/4砖)。在这些交接处，纵横墙要隔皮砌通；大放脚的最下一皮及每层的最上一皮应以丁砌为主。
底宽为2砖半等高式砖基础大防角转交处分皮砌法如图4-3所示。
图4-3 大放脚转角处分皮砌法
砖基础施工(视频)
2. 砖墙的砌筑要求
上下错缝，内外搭接，以保证砌体的整体性，同时组砌要有规律，少砍砖，以提高砌筑效率，节约材料。
当采用一顺一丁组砌时，七分头的顺面方向依次砌顺砖，丁面方向依次砌丁砖，如图4-4(a)所示。
砖墙的丁字接头处，应分皮相互砌通，内角相交处的竖缝应错开1/4砖长，并在横墙端头处加砌七分头砖，如图4-4(b)所示。
砖墙的十字接头处，应分皮相互砌通，立角处的竖缝相互错开1/4砖长，如图4-4(c)所示。
第一皮 第二皮
(a)
第一皮 第二皮
(b)
第一皮 第二皮
(c)
图4-4 砖墙交接处组砌
(a)一砖墙转角(一顺一丁) (b) 一砖墙丁字交接处(一顺一丁) (c)一砖墙十字交接处(一顺一丁)
3. 构造柱的砌筑要求
设有钢筋混凝土构造柱的墙体，应先绑扎构造柱钢筋，然后砌砖墙，最后支模浇注混凝土。砖墙应砌成马牙槎（五退五进，先退后进），墙与柱应沿高度方向每500㎜设水平拉结筋，每边伸入墙内不应少于1m如图4-5所示。
(a) （b）
图4-5 拉结钢筋布置及马牙槎
(a)平面图； (b)立面图
构造柱施工(视频)
4. 砖柱的砌筑要求
砖柱应选用整砖砌筑。
砖柱断面宜为方形或矩形。最小断面尺寸为240㎜×365㎜。
砖柱砌筑应保证砖柱外表面上下皮垂直灰缝相互错开1/4砖长，砖柱内部少通缝，为错缝需要应加配砖，不得采用包心砌法。
砖柱的水平灰缝厚度和垂直灰缝宽度宜为10㎜，但不应小于8㎜，也不应大于12㎜。
砖柱水平灰缝的砂浆饱满度不得小于80%。
成排同断面砖柱，宜先砌成那两端的砖柱，以此为准，拉准线砌中间部分砖柱，这样可保证各砖柱皮数相同，水平灰缝厚度相同。
砖柱中不得留脚手眼。
砖柱每日砌筑高度不得超过1.8m。
砖柱的施工(视频)
5.砖平拱的砌筑要求
砖平拱应用整砖侧砌，平拱高度不小于砖长(240㎜)。
砖平拱的拱脚下面应伸入墙内不小于20㎜。
砖平拱砌筑时，应在其底部支设模板，模板中央应有1％的起拱。
砖平拱的砖数应为单数。砌筑时应从平拱两端同时向中间进行。
砖平拱的灰缝应砌成楔形。灰缝的宽度，在平拱的底面不应小于5㎜在平拱顶面不应大于15㎜如图4-6所示。
图4-6 砖平拱
①砖平拱底部的模板，应在砂浆强度不低于设计强度50％时，方可拆除。
②砖平拱截面计算高度内的砂浆强度等级不宜低于M5。
③砖平拱的跨度不得超过1.2m。
平拱砖过梁施工(视频)
6.钢筋砖过梁的砌筑要求
钢筋砖过梁的底面为砂浆层，砂浆层厚度不宜小于30㎜。砂浆层中应配置钢筋，钢筋直径不应小于5㎜，其间距不宜大于120㎜，钢筋两端伸入墙体内的长度不宜小于250㎜，并有向上的直角弯钩如图4-7所示。
图4-7 钢筋砖过梁
钢筋砖过梁砌筑前，应先支设模板，模板中央应略有起拱。
砌筑时，宜先铺15㎜厚的砂浆层，把钢筋放在砂浆层上，使其弯钩向上，然后再铺15㎜砂浆层，使钢筋位于30㎜厚的砂浆层中间。之后，按墙体砌筑形式与墙体同时砌砖。
钢筋砖过梁截面计算高度内(7皮砖高)的砂浆强度不宜低于M5。
钢筋砖过梁的跨度不应超过1.5m。
钢筋砖过梁底部的模板，应在砂浆强度不低于设计强度50％时，方可拆除。
钢筋砖过梁施工(视频)
三、砌筑方法：
砖砌体的砌筑方法有“三一”砌砖法、“二三八一”砌砖法、挤浆法、刮浆法和满口灰法。其中，“三一”砌砖法和挤浆法最为常用。
1.“三一”砌砖法：
即是一块砖、一铲灰、一揉压并随手将挤出的砂浆刮去的砌筑方法。这种砌法的优点：灰缝容易饱满，粘结性好，墙面整洁。故实心砖砌体宜采用“三一”砌砖法。
“三一”砌砖法(视频)
2.“二三八一”砌砖法：
即由二种步法(丁字步和并列步)、三种身法(丁字步与并列步的侧身弯腰、丁字步的正弯腰和并列步的正弯腰)、八种铺灰手法(砌条砖用的甩、扣、泼、溜和砌丁砖时的扣、溜、泼，一带二)和一种挤浆动作(砌砖时利用手指揉动，使落在灰槽上的砖产生轻微颤动，砂浆受振以后液化，砂浆中的水泥浆颗粒充分进入到砖的表面，产生良好吸附粘结作用)所组成的一套符合人体正常活动规律的先进砌砖工艺。
“二三八一”砌砖法(视频)
“二三八一”砌砖法具有以下特点：
· 采用此法能较好地保证砌筑质量，它是基于“三一”砌砖法，而且动作连贯不间断，避免了铺灰时间长而影响砂浆的粘结强度。
· 操作过程中对步法、身法和手法等都作了优化，明确规定远、近、高、低等不同操作面和操作位置应做的动作，消除了多余动作，提高了砌筑速度。
· 使用这种方法，使现场操作平面的布置和材料的堆放，能够达到布置合理，作业规范，文明施工。
· 符合人体生理和运行特点，能够大大减轻操作人员的疲劳强度，对防止与消除工人职业性腰肌劳损具有一定的积极作用。
· 操作方法简单易学，一般一个新工人通过两三个月的强化训练即可掌握要领。
3.挤浆法：
即用灰勺、大铲或铺灰器在墙顶上铺一段砂浆，然后双手拿砖或单手拿砖，用砖挤入砂浆中一定厚度之后把砖放平，达到下齐边、上齐线、横平竖直的要求。这种砌法的优点：可以连续挤砌几块砖，减少烦琐的动作；平推平挤可使灰缝饱满；效率高；保证砌筑质量。
四、砌筑工艺：
砖墙砌筑的施工过程一般有抄平、放线、摆砖、立皮数杆、挂线、砌砖、勾缝、清理等工序。
1.抄平
砌墙前应在基础防潮层或楼面上定出各层标高，并用M7.5水泥砂浆或C10细石混凝土找平，使各段砖墙底部标高符合设计要求。
2.放线
根据龙门板上给定的轴线及图纸上标注的墙体尺寸，在基础顶面上用墨线弹出墙的轴线和墙的宽度线，并定出门洞口位置线。
3.摆砖
摆砖是指在放线的基面上按选定的组砌方式用干砖试摆。摆砖的目的是为了核对所放的墨线在门窗洞口、附墙垛等处是否符合砖的模数，以尽可能减少砍砖。
4.立皮数杆
皮数杆是指在其上画有每皮砖和砖缝厚度以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置的一种木制标杆，如图4-8所示。
图4-8 皮数杆示意
1—皮数杆 2—准线 3—竹片 4—圆铁钉
5.挂线
为保证砌体垂直平整，砌筑时必须挂线，一般二四墙可单面挂线，三七墙及以上的墙则应双面挂线。
6.砌砖
砌砖的操作方法很多，常用的是“三一”砌砖法和挤浆法。砌砖时，先挂上通线，按所排的干砖位置把第一皮砖砌好，然后盘角。盘角又称立头角，指在砌墙时先砌墙角，然后从墙角处拉准线，再按准线砌中间的墙。砌筑过程中应三皮一吊、五皮一靠，保证墙面垂直平整。
7.勾缝、清理
清水墙砌完后，要进行墙面修正及勾缝。墙面勾缝应横平竖直，深浅一致，搭接平整，不得有丢缝、开裂和粘结不牢等现象。砖墙勾缝宜采用凹缝或平缝，凹缝深度一般为4～5mm。勾缝完毕后，应进行墙面、柱面和落地灰的清理。
墙体砌筑施工
五、技术要求
1.砖墙的技术要求：
(1)砖的强度等级必须符合设计要求。
(2)砖砌体的水平灰缝厚度和竖缝厚度一般为10mm，但不小于8mm，也不大于12mm。
(3)砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。检验方法：观察检查。如图4-9所示。
图4-9 斜槎
(4)非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜槎时，可留直槎，但直槎必须做成凸槎。如图4-10所示。
图4-10 直槎
(5)在墙上留置的临时施工洞口，其侧边离交接处的墙面不应小于500mm，洞口净宽度不应超过1m。
(6)某些墙体或部位中不得设置脚手眼。
(7)每层承重墙最上一皮砖、梁或梁垫下面的砖应用丁砖砌筑。
(8)砌体相邻工作段的高度差，不得超过一个楼层的高度，也不宜大于4m。
(9)尚未施工楼板或屋面的墙或柱，当可能遇到大风时，其允许自由高度不得超过表4-1的规定。
墙（柱）厚（）
砌体密度＞
砌体密度1300～
风载（）
风载（）
0.3（约7级风）
0.4（约8级风）
0.5（约9级风）
0.3（约7级风）
0.4（约8级风）
0.5（约9级风）
190
-
-
-
1.4
1.1
0.7
240
2.8
2.1
1.4
2.2
1.7
1.1
370
5.2
3.9
2.6
4.2
3.2
2.1
490
8.6
6.5
4.3
7.0
5.2
3.5
620
14.0
10.5
7.0
11.4
8.6
5.7
砖砌体的位置及垂直度允许偏差应符合表4-2的规定。
表4-2 砖砌体的位置及垂直度允许偏差
项次
项 目
允许偏差
（）
检 验 方 法
1
轴线位置偏移
10
用经纬仪和尺检验，或用其他测量仪器检验
2
垂
直
度
每 层
5
用2托线板检查
全高
≤10m
10
用经纬仪、吊线和尺检查，或用其他测量仪器检验
＞10m
20
(10)设有钢筋混凝土构造柱的抗震多层砖房，应先绑扎钢筋，而后砌砖墙，最后浇筑混凝土。构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，预留的拉结钢筋应位置正确，施工中不得任意弯折。
(11)构造柱位置及垂直度的允许偏差应符合表4-3的规定。
砖墙的连接(视频)
2.砖基础的技术要求
砌筑砖基础前，应校核放线尺寸，允许偏差应符合表4-4的规定。
表4-4 放线尺寸的允许偏差
长度L、宽度B
（）
允许偏差
（）
长度L、宽度B
（）
允许偏差
（）
L（或B）≤30
±5
60＜L（或B）≤90
±15
30＜L（或B）≤60
±10
L（或B）＞90
±20
六、排砖计算：（普通砖）
①墙面排砖：(墙长为Lmm，一个立缝宽初按10mm)
丁行砖数
条行整砖数
115＋10＋115/2－5＝177.5
②门窗洞口上下排砖：（洞宽B）
丁行砖数
条行整砖数
③计算立缝宽度：（应在8～12mm之内）
洞口排砖计算
一、石砌体砌筑要点
二、石基础的砌筑
三、石挡土墙的砌筑
一、石砌体砌筑要点
§ 石砌体的组砌形式应符合下列规定：内外搭砌，上下错缝，拉结石、丁砌石交错设置。
§ 石砌体的轴线位置及垂直度允许偏差应符合表4-5的规定。
表4-5 石砌体的轴线位置及垂直度允许偏差
项次
项目
允许偏差()
检验方法
毛石砌体
料石基础
基础
墙
毛料石
粗料石
细料石
基础
墙
基础
墙
墙、柱
1
轴线位置
20
15
20
15
15
10
10
用经纬仪、和尺检查，或用其他测量仪器检查
2
墙面
垂直
度
每层
20
20
10
7
全高
30
30
25
20
用经纬仪、吊线和尺检查，或用其他测量仪器检查
§ 石砌体的一般尺寸允许偏差应符合表4-6的规定。
表4-6 石砌体的一般尺寸允许偏差
项次
项目
允许偏差()
检验方法
毛石砌体
料石基础
基础
墙
毛料石
粗料石
细料石
基础
墙
基础
墙
墙、柱
1
基础和墙砌体顶面标高
±25
±15
±25
±15
±15
±15
±10
用水准仪和尺检查
2
砌体厚度
+30
+20
-10
+30
+20
-10
+15
+10
-5
-10
-5
用尺检查
3
表面平整度
清水墙、柱
—
20
—
20
—
10
5
细料石用2m靠尺和楔形塞尺检查，其他用两直尺垂直于灰缝拉2m线和尺检查
清水墙、柱
—
20
—
20
—
15
—
4
清水墙水平灰缝平直度
—
—
—
—
—
10
5
拉10m线和尺检查
二、石基础的砌筑
1.毛石基础
毛石基础是用毛石与水泥砂浆或水泥混合砂浆砌成。所用毛石强度等级一般为以上，砂浆宜用水泥砂浆，强度等级应不低于。
毛石基础可作墙下条形基础或柱下独立基础。按其断面形式有矩形、阶梯形和梯形。基础的顶面宽度应比墙厚大200mm，即每边宽出100mm，每阶高度一般为300～400mm，并至少砌二皮毛石。上级阶梯的石块应至少压砌下级阶梯的1/2，相邻阶梯的毛石应相互错缝搭砌。如图4-11所示。
毛石基础必须设置拉结石。毛石基础同皮内每隔2m左右设置一块。拉结石长度：如基础宽度等于或小于400㎜，应与基础宽度相等；如基础宽度大于400㎜，可用两块拉结石内外搭接，搭接长度不应小于150㎜，且其中一块拉结石长度不应小于基础宽度的2/3。
2.料石基础
砌筑料石基础的第一皮石块应用丁砌层坐浆砌筑，以上各层料石可按一顺一丁进行砌筑。阶梯形料石基础，上级阶梯的料石至少压砌下级阶梯料石的1/3。如图4-12所示。
图4-11 阶梯形毛石基础 图4-12 阶梯形料石基础
三、石挡土墙的砌筑
石挡土墙可采用毛石或料石砌筑。
§ 毛石挡土墙应符合下列规定：每砌3～4皮为一个分层高度，每个分层高度应找平一次；外露面的灰缝厚度不得大于40mm，两个分层高度间分层处的错缝不得小于80mm。如图4-13所示
图4-13 毛石挡土墙立面
§ 料石挡土墙宜采用丁顺组砌的砌筑形式。当中间部分用毛石填砌时，丁砌料石伸入毛石部分的长度不应小于200㎜。
§ 挡土墙的泄水孔当设计无规定时，施工应符合下列规定：泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄水孔；泄水孔与土体间铺设长宽各为300mm、厚200mm的卵石或碎石作疏水层。
一、混凝土小型空心砌块施工
二、中型砌块施工
中型砌块的施工，是采用各种吊装机械及夹具将砌块安装在设计位置，一般要按建筑物的平面尺寸及预先设计的砌块排列图逐块地按次序吊装，就位固定。小型砌块的施工方法同砖砌体施工方法一样，主要是手工砌筑。
一、混凝土小型空心砌块施工
1.施工要点
（1）施工时所用的混凝土小型空心砌块的产品龄期不应小于28d。
（2）砌筑小砌块时，应清除表面污物和芯柱及小砌块孔洞底部的毛边，剔除外观质量不合格的小砌块。
（3）在天气炎热的情况下，可提前洒水湿润小砌块；对轻骨料混凝土小砌块，可提前浇水湿润。小砌块表面有浮水时，不得施工。
（4）小砌块应底面朝上反砌于墙上。承重墙严禁使用断裂的小砌块。
（5）小砌块应从转角或定位处开始，内外墙同时砌筑，纵横墙交错搭接。外墙转角处应使小砌块隔皮露端面；T字交接处应使横墙小砌块隔皮露端面，纵墙在交接处改砌两块辅助规格小砌块（尺寸为290㎜×190㎜×190㎜，一端开口），所有露端面用水泥砂浆抹平。如图4-14所示
（6）小砌块墙体应对孔错缝搭砌，搭接长度不应小于90mm。墙体的个别部位不能满足上述要求时，应在灰缝中设置拉结钢筋或钢筋网片，但竖向通缝不能超过两皮小砌块。
（7）小砌块砌体的灰缝应横平竖直，全部灰缝均应铺填砂浆；水平灰缝的砂浆饱满度不得低于90%；竖向灰缝的砂浆饱满度不得低于80%；砌筑中不得出现瞎缝、透明缝。水平灰缝厚度和竖向灰缝宽度应控制在8～12㎜。当缺少辅助规格小砌块时，砌体通缝不应超过两皮砌块。
（8）小砌块砌体临时间断处应砌成斜槎，斜槎长度不应小于斜槎高度2/3（一般按一步脚手架高度控制）；如留斜槎有困难，除外墙转角处及抗震设防地区，砌体临时间断处不应留直槎外，从砌体面伸出200㎜砌成阴阳槎，并沿砌体高每三皮砌块（600㎜），设拉结筋或钢筋网片，接槎部位宜延至门窗洞口。如图4-15所示
交接处 转角处
图4-14 小砌块墙转角处及T字交接处砌
图4-15 小砌块砌体斜槎和直槎
2.砌体质量
混凝土小型空心砌块砌体的质量分为合格和不合格两个等级。
混凝土小型空心砌块砌体的质量合格应符合以下规定：
o 主控项目全部符合规定；
o 一般项目应80%及以上抽检处符合规定或偏差值在允许偏差范围内。
混凝土小型空心砌块砌体主控项目：
（1）施工所用的小砌块和砂浆的强度等级必须符合设计要求。
抽检数量：每一生产厂家，每1万块小砌块至少应抽检一组。用于多层以上建筑基础和底层的小砌块抽检数量不应少于两组。砂浆试块的抽检数量同砖砌体的有关规定。
检验方法：查小砌块和砂浆试块试验报告。
（2）施工所用的砂浆宜选用专用的小砌块砌筑砂浆。砌体水平灰缝的砂浆饱满度，应按净面积计算不得低于90%；竖向灰缝的砂浆饱满度不得小于80%，竖缝凹槽部位应用砌筑砂浆填实，不得出现瞎缝、透明缝。
抽检数量：每检验批不应少于3处。
检验方法：用专用百格网检测小砌块与砂浆粘结痕迹，每处检测3块小砌块，取其平均值。
二、中型砌块施工
1. 现场平面布置
2. 机具准备
3. 编制砌块排列图
4. 选择砌块安装方案
5. 砌块施工工艺
二、中型块砌施工
1.现场平面布置
(1)砌块堆置场地应平整夯实，有一定泄水坡度，必要时挖排水沟。
(2)砌块不宜直接堆放在地面上，应堆在草袋、煤渣垫层或其他垫层上，以免砌块底部被污染。
(3)砌块的规格、数量必须配套，不同类型分别堆放。堆放要稳定，通常采用上下皮交错堆放，堆放高度不宜超过3m，堆放一皮至二皮后宜堆成踏步形。
(4)现场应储存足够数量的砌块，保证施工顺利进行。砌块堆放应使场内运输路线最短。
2.机具准备
砌块的装卸可用桅杆式起重机、汽车式起重机、履带式起重机和塔式起重机。砌块的水平运输可用专用砌块小车、普通平板车等。另外，还有安装砌块的专用夹具，如图4-17所示。
(a) (b)
图4-16 砌块夹具
(a) 单块夹具 (b) 多块夹具
3.编制砌块排列图
砌块在吊装前应先绘制砌块排列图，以指导吊装施工和砌块准备，如图4-18所示。
（1） 砌块排列图绘制方法：
在立面图上用1∶50或1∶30的比例绘制出纵横墙面，然后将过梁、平板、大梁、楼梯、混凝土垫块等在图上标出，再将管道等孔洞标出；
在纵横墙上画水平灰缝线，按砌块错缝搭接的构造要求和竖缝的大小，尽量以主砌块为主、其他各种型号砌块为辅进行排列。需要镶砖时，尽量对称分散布置。
4-17 砌块排列图
（2）砌块排列应遵守的技术要求是：
上下皮砌块错缝搭接长度一般为砌块长度的1/2(较短的砌块必须满足这个要求)，或不得小于砌块皮高的1/3，以保证砌块牢固搭接；
外墙转角处及纵横墙交接处应用砌块相互搭接，如纵横墙不能互相搭接，则应每二皮设置一道钢筋网片。
4.选择砌块安装方案
常用的砌块安装方案有如下两种：
(1)用台灵架安装砌块，用附设起重拔杆的井架进行砌块、楼板的垂直运输。台灵架安装砌块时的吊装路线有后退法、合拢法及循环法。
(2)用台灵架安装砌块，用塔式起重机进行砌块和预制构件的水平和垂直运输及楼板安装。如图4-19所示
图4-18 中型砌块吊装示意图
1—井架；2—台灵架；3—杠杆车；4—砌块车；
5—少先吊；6—砌块；7—砌块夹
5.砌块施工工艺
砌块施工工艺流程主要有以下内容：
工艺顺序：铺灰(长≯3～5m)→砌块就位→校正→灌缝→镶砖。
(1)铺灰砌块墙体所采用的砂浆，应具有较好的和易性；砂浆稠度宜为50～80mm；铺灰应均匀平整，长度一般不超过5m，炎热天气及严寒季节应适当缩短。
(2)砌块吊装就位吊装砌块一般用摩擦式夹具，夹砌块时应避免偏心。砌块就位时，应使夹具中心尽可能与墙身中心线在同一垂直线上，对准位置徐徐下落于砂浆层上，待砌块安放稳定后，方可松开夹具。
(3)校正砌块吊装就位后，用锤球或托线板检查砌块的垂直度，用拉准线的方法检查砌块的水平度。
(4)灌缝竖缝可用夹板在墙体内外夹住，然后灌砂浆，用竹片插或用铁棒捣，使其密实。
(5)镶砖镶砖工作要紧密配合安装，在砌块校正后进行，不要在安装好一层墙身后才镶砖。
一、砖砌体的质量要求与允许偏差
二、影响砖砌体工程质量的因素与防治措施
三、砌筑工程的安全技术
一、砖砌体的质量要求与充许偏差
质量要求是：横平竖直，砂浆饱满，厚薄均匀，上下错缝，内外搭砌，接槎牢固。
砖砌体组砌方法应正确，上下错缝，内外搭砌，砖柱不得采用包心砌法。
砖砌体的灰缝应横平竖直，厚薄均匀。
砖砌体尺寸和位置的允许偏差应符合表4-7的规定。
项次
项 目
允许偏差
()
检验方法
检验数量
1
基础顶面和楼面标高
±15
用水平仪和尺检查
不应少于5处
2
表面平
整度
清水墙、柱
5
用2m靠尺和楔形塞尺检查
有代表性自然间10%，但不应少于3间，每间不应少于2处
清水墙、柱
8
3
门窗洞口高、宽
（后塞口）
±5
用尺检查
检验批洞口的10%，且不应少于5处
4
外墙上下窗口偏移
20
以底层窗口为准，用经纬仪或吊线检查
检验批的10%，且不应少于5处
5
水平灰缝平直度
清水墙
7
拉10m线和尺检查
用2m托线板检查
清水墙
10
用经纬仪、吊线和尺检查，或用其他测量仪器检查
6
清水墙游丁走缝
20
吊线和尺检查，以每层第一皮砖为准
表4-7 砖砌体一般尺寸允许偏差
二、影响砖砌体工程质量的因素与防治措施
1.砂浆强度不稳定
现象：砂浆强度低于设计强度标准值，有时砂浆强度波动较大，匀质性差。
主要原因：材料计量不准确；砂浆中塑化材料或微沫剂掺量过多；砂浆搅拌不均；砂浆使用时间超过规定；水泥分布不均匀等。
预防措施：
（1）建立材料的计量制度和计量工具校验、维修、保管制度；减少计量误差，对塑化材料(石灰膏等)宜调成标准稠度(120mm)进行称量，再折算成标准容积；
（2）砂浆尽量采用机械搅拌，分两次投料(先加入部分砂子、水和全部塑化材料，拌匀后再投入其余砂子和全部水泥进行搅拌，保证搅拌均匀；
（3）砂浆应按需要搅拌，宜在当班用完。
2.砖墙墙面游丁走缝
现象：砖墙面上下砖层之间竖缝产生错位，丁砖竖缝歪斜，宽窄不匀，丁不压中。清水墙窗台部位与窗间墙部位的上下竖缝错位、搬家。
主要原因：砖的规格不统一，每块砖长、宽尺寸误差大；操作中未掌握控制砖缝的标准，开始砌墙摆砖时，没有考虑窗口位置对砖竖缝的影响，当砌至窗台处分窗口尺寸时，窗的边线不在竖缝位置上。
预防措施：
（1）砌墙时用同一规格的砖，如规格不一，则应弄清现场用砖情况，统一摆砖确定组砌方法，调整竖缝宽度；提高操作人员技术水平，强调丁压中即丁砖的中线与下层条砖的中线重合；
（2） 摆砖时应将窗口位置引出，使窗的竖缝尽量与窗口边线相齐，如果窗口宽度不符合砖的模数，砌砖时要打好七分头，排匀立缝，保持窗间墙处上下竖缝不错位。
3.清水墙面水平缝不直，墙面凹凸不平
现象：同一条水平缝宽度不一致，个别砖层冒线砌筑；水平缝下垂；墙体中部(两步脚手架交接处)凹凸不平。
主要原因：砖的两个条面大小不等，使灰缝的宽度不一致，个别砖大条面偏大较多，不易将灰缝砂浆压薄，从而出现冒线砌筑；所砌墙体长度超过20m，挂线不紧，挂线产生下垂，灰缝就出现下垂现象；由于第一步架墙体出现垂直偏差，接砌第二步架时进行了调整，两步架交接处出现凹凸不平。
预防措施：
（1）砌砖应采取小面跟线；挂线长度超过15～20m时，应加垫线；
（2）墙面砌至脚手架排木搭设部位时，预留脚手眼，并继续砌至高出脚手架
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
