电气设备预试方案.doc

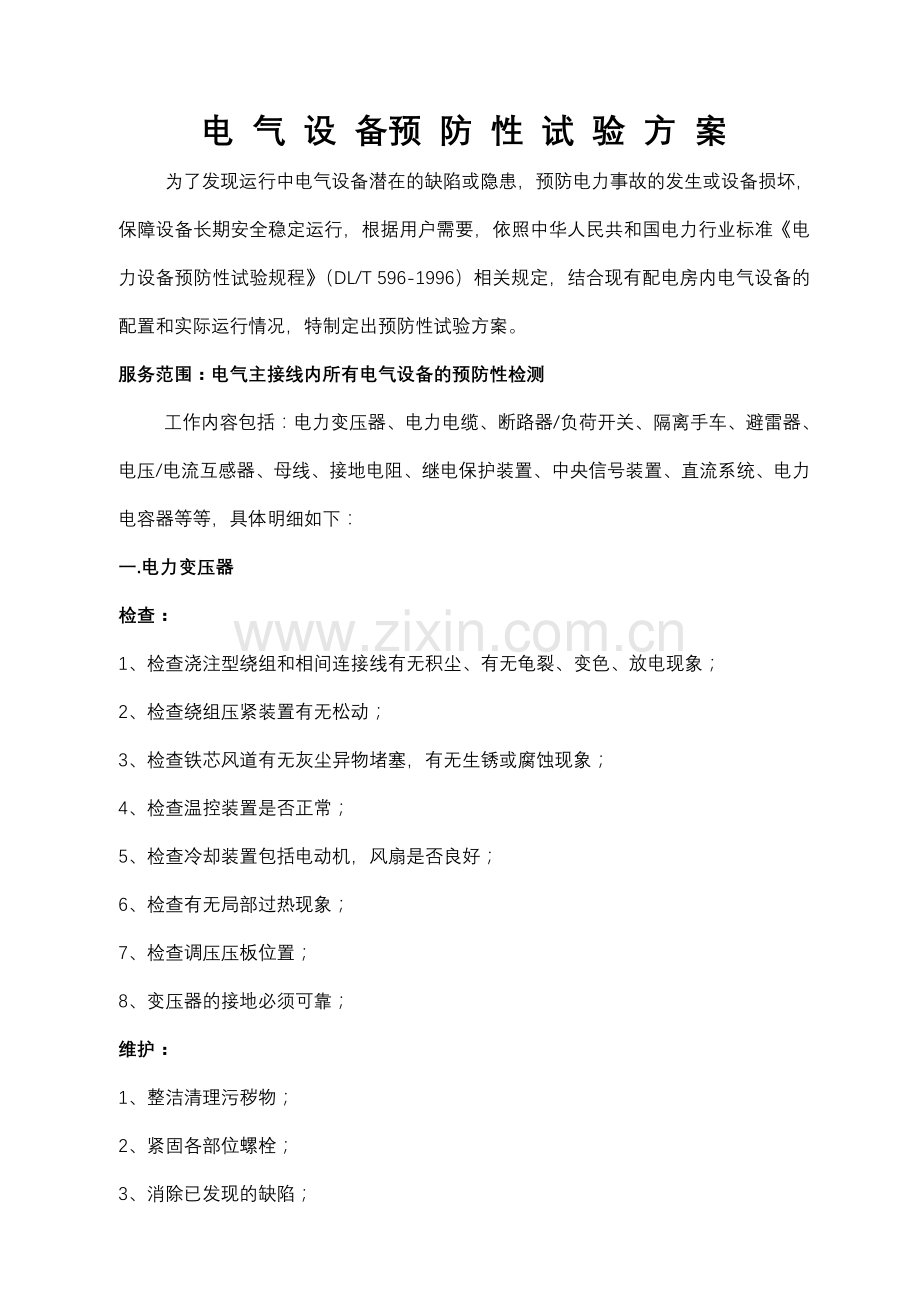

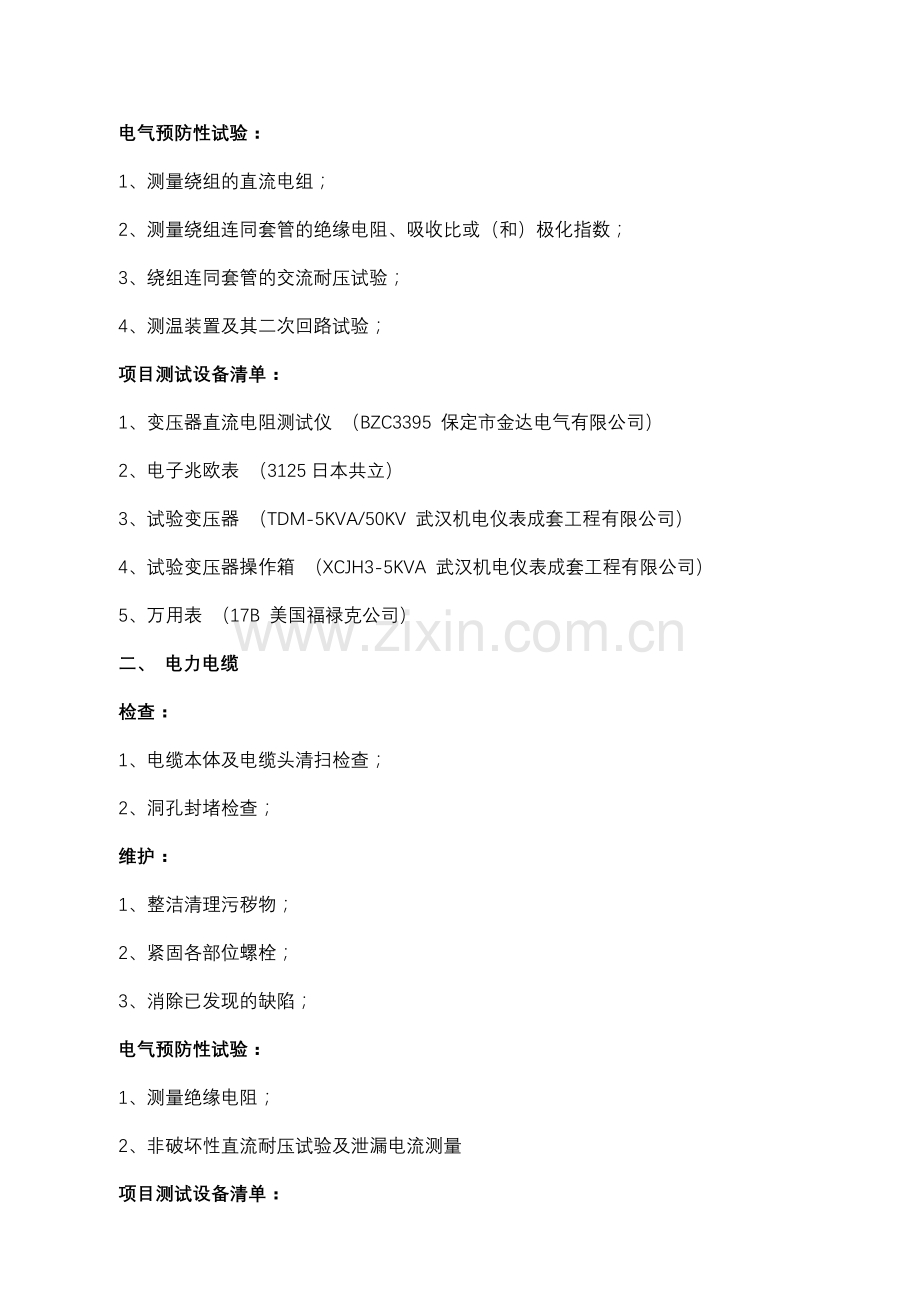

电 气 设 备预 防 性 试 验 方 案为了发现运行中电气设备潜在的缺陷或隐患，预防电力事故的发生或设备损坏，保障设备长期安全稳定运行，根据用户需要，依照中华人民共和国电力行业标准电力设备预防性试验规程（DL/T 596-1996）相关规定，结合现有配电房内电气设备的配置和实际运行情况，特制定出预防性试验方案。服务范围：电气主接线内所有电气设备的预防性检测工作内容包括：电力变压器、电力电缆、断路器/负荷开关、隔离手车、避雷器、电压/电流互感器、母线、接地电阻、继电保护装置、中央信号装置、直流系统、电力电容器等等，具体明细如下： 一.电力变压器 检查：1、检查浇注型绕组和相间连接线有无积尘、有无龟裂、变色、放电现象；2、检查绕组压紧装置有无松动；3、检查铁芯风道有无灰尘异物堵塞，有无生锈或腐蚀现象； 4、检查温控装置是否正常；5、检查冷却装置包括电动机，风扇是否良好；6、检查有无局部过热现象；7、检查调压压板位置；8、变压器的接地必须可靠；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验： 1、测量绕组的直流电组； 2、测量绕组连同套管的绝缘电阻、吸收比或（和）极化指数； 3、绕组连同套管的交流耐压试验； 4、测温装置及其二次回路试验； 项目测试设备清单：1、变压器直流电阻测试仪 （BZC3395 保定市金达电气有限公司）2、电子兆欧表 （3125日本共立）3、试验变压器 （TDM-5KVA/50KV 武汉机电仪表成套工程有限公司）4、试验变压器操作箱 （XCJH3-5KVA 武汉机电仪表成套工程有限公司）5、万用表 （17B 美国福禄克公司）二、 电力电缆 检查：1、电缆本体及电缆头清扫检查；2、洞孔封堵检查；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绝缘电阻； 2、非破坏性直流耐压试验及泄漏电流测量项目测试设备清单：1、直流高压试验器 （ZGS-Q120/2 苏州市华电电气技术有限公司）2、电子兆欧表 （3125 日本共立）3、万用表 （17B 美国福禄克公司）三、断路器/负荷开关 检查：1、档板机构及闭锁装置检查；2、二次回路端子检查紧固；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绝缘电阻；2、交流耐压试验；3、辅助回路和控制回路交流耐压试验；4、测量每相导电回路的电阻；5、测量合闸接触器和分、合闸电磁铁线圈的绝缘电阻和直流电阻；项目测试设备清单：1、回路电阻测试仪 （HLC5502 保定市金达电气有限公司）2、高压开关测试仪 （EST-5D 杭州西湖电子研究所）3、试验变压器 （TDM-5KVA/50KV 武汉机电仪表成套工程有限公司）4、试验变压器操作箱 （XCJH3-5KVA 武汉机电仪表成套工程有限公司）5、电子兆欧表 （3125 日本共立）6、万用表 （17B 美国福禄克公司）四、隔离手车 检查：1、机构及机械闭锁装置检查；2、一次回路检查紧固；维护：1、整理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绝缘电阻；2、交流耐压试验；项目测试设备清单：1、试验变压器 （TDM-5KVA/50KV 武汉机电仪表成套工程有限公司）2、试验变压器操作箱 （XCJH3-5KVA 武汉机电仪表成套工程有限公司）3、电子兆欧表 （3125 日本共立）五、避雷器 检查：1、拆接一次、接地引线；2、外绝缘外观检查；3、检查放电计数器动作情况；维护：1、整洁清理污秽物；2、紧固各部位螺栓； 3、消除已发现的缺陷；电气预防性试验：1、测量绝缘电阻；2、直流1mA电压（U1mA）及0.75（U1mA）下的泄漏电流测量；项目测试设备清单：1、直流高压试验器 （ZGS-Q120/2 苏州市华电电气技术有限公司）2、电子兆欧表 （3125 日本共立）六、电流/电压互感器 检查：1、检查固体绝缘表面；2、检查一次引线连接；3、检查器身及夹件；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绕组的绝缘电阻；2、绕组连同套管对外壳的交流耐压试验；项目测试设备清单：1、试验变压器 （TDM-5KVA/50KV 武汉机电仪表成套工程有限公司）2、试验变压器操作箱 （XCJH3-5KVA 武汉机电仪表成套工程有限公司）3、电子兆欧表 （3125 日本共立）4、单相调压器 （TDGC2-5KVA 德力西集团电气有限公司）5、大电流发生器 （SLQ 武汉机电仪表成套工程有限公司）6、万用表 （17B 美国福禄克公司）七、母线 检查：1、检查固体支柱及套管绝缘表面；2、检查一次母排连接；3、检查套管屏蔽线连接；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绝缘电阻；2、连同套管的交流耐压试验；项目测试设备清单：1、试验变压器 （TDM-5KVA/50KV 武汉机电仪表成套工程有限公司）2、试验变压器操作箱 （XCJH3-5KVA 武汉机电仪表成套工程有限公司）3、电子兆欧表 （3125 日本共立）八、接地装置 检查：1、检查有效接地系统的电力设备接地引下线与接地网的连接情况；2、检查接地系统各连接点的腐蚀情况；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量接地系统的接地电阻；项目测试设备清单：1、嵌形接地电阻测试仪 （MS2301 香港精密计测公司）九、继电保护装置 检查：1、保护装置电源检查；2、绝缘检查；3、版本检查；4、刻度检查；维护：1、整洁清理秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、 保护整定值校核；2、整组保护的模拟联跳试验；项目测试设备清单：1、微机继电保护测试系统 （A460 广东昂立电气自动化有限公司）2、万用表 （17B 美国福禄克公司）十、中央信号装置 检查：1、装置电源检查；2、预告信号回路检查；3、事故信号回路检查；维护：1、整洁清理秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、整组保护信号模拟试验；项目测试设备清单：1、电子兆欧表 （3125 日本共立）2、万用表 （17B 美国福禄克公司）十一、直流电源系统 检查：1、检查电池的桩头和接线头有无松动；2、检查电池外壳是否沾上了硫酸或污物等；维护：1、整洁清理秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、蓄电池的充放电试验；项目测试设备清单：1、万用表 （17B 美国福禄克公司）2、蓄电池智能负载系统 （T820 福州福光电子有限公司）十二、电力电容器 检查：1、 电容器外壳是否膨胀，是否有喷油、渗漏现象；2、 电容器外壳是否有放电痕迹，其内部是否有放电声或其他异常现象；3、 电容部件是否完整，接头是否发热，引出线端子、出线瓷套管等是否有松动，出线瓷套管是否有裂痕和漏油，瓷釉有无脱落，外壳表面涂漆有无脱落；维护：1、整洁清理秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、 极对外壳绝缘电阻；2、 电容值的测量项目测试设备清单：1、万用表 （17B 美国福禄克公司）2、电子兆欧表 （3125 日本共立）
