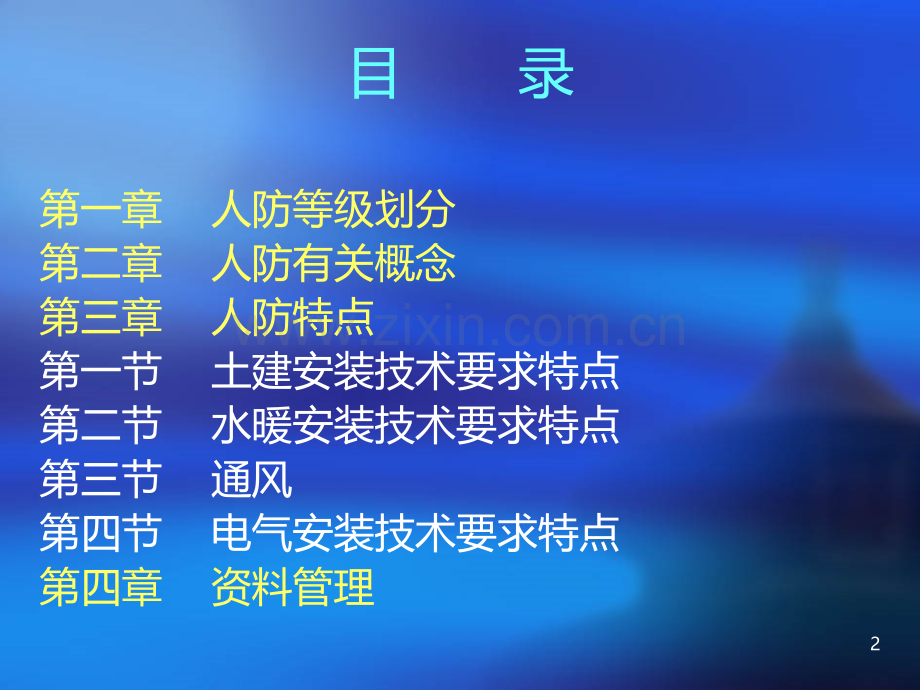

廊坊市博科工程项目管理有限公司人防技术培训项目管理中心总工办尹克俭：130845519981目录第一章人防等级划分第二章人防有关概念第三章人防特点第一节土建安装技术要求特点第二节水暖安装技术要求特点第三节通风第四节电气安装技术要求特点第四章资料管理2第一章 人防等级划分 1、防核武器抗力分级 人防工程的抗力等级主要按防核爆炸冲击波地面超压值大小划分。防空地下室一般为防核武器抗力级别核4级、4B级、5级、6级和6B级，分别简称核4级、核4B级、核5级、核6级和核6B级；2、防常规武器抗力分级 人防工程防常规武器的抗力根据打击方式分为直接命中和非直接命中两类。直接命中的抗力级别按常规武器战斗部侵彻与爆炸破坏效应分为四级，1级、2级、3级、4级（简称常1、常2、常3、常4级）；非直接命中按常规武器战斗部爆炸破坏效应分为两级，5级、6级（简称常5、常6级）3、防化分级 人防工程防化级别是人防工程对军用毒剂、生物战剂和放射性气溶胶的防护等级，它根据工程的功能需要和技术与战备条件，依据防护标准和防护要求划分为甲、乙、丙、丁四级。防化等级与其抗力等级没有直接关系。3第二章人防有关概念1、防护类别：按照预定防御的武器不同，国家把人防工程(包括防空地下室划分为甲类和乙类，并规定甲类人防工程需防常规武器、化学武器、生物武器以及核武器的袭击；乙类人防工程需防常规武器、化学武器和生物武器的袭击，不考虑对核武器袭击的防护。2、防爆波：对爆炸波防护的简称。“防爆波”对于甲类防空地下室包括对常武器爆炸和核武器爆炸所形成的空气冲击波和土中压缩波的防护；对于乙类防空地下室是指对常规武器爆炸所形成的空气冲击波和土中压缩波的防护。“防爆波”要求所有(包括战时室内有人员停留和无人员停留)的防空地下室，其结构应该具有足够的抗力，各孔口应采取相应的防护措施。3、防毒剂：对化学毒剂防护的简称。“防毒剂”对于甲类防空地下室包括对化学毒剂、生物战剂以及放射性灰尘的防护；对于乙类防空地下室包括对化学毒剂和生物战剂的防护。“毒剂”会对人员造成严重伤害，因此对于空袭时室内有人员停留的防空地下室(以下简称“有人员停留的防空地下室”)，要求其人防围护结构要做到密闭；各孔口应采取相应的密闭措施。44、防辐射：对辐射线防护的简称。“防辐射”对于甲类防空地下室包括对早期核辐射、热辐射和城市火灾的防护；对于乙类防空地下室是指对战时城市火灾形成的长时间高温烘烤的防护。“辐射”会对人员造成严重伤害，因此对于有人员停留的防空地下室，其暴露在室外空气中的人防围护结构(如顶板、临空墙等)应该满足防护厚度要求，出入口应该满足通道形式和通道长度要求。5、防护区：指防空地下室的防护密闭门(及防爆波活门)以内的区域，即战时空气冲击波不能自由到达的区域(扩散室除外)。对于有人员停留的防空地下室，其防护区包括主体(即清洁区)以及防护密闭门内的染毒区(口部房间、通道等)；对于无人员停留的防空地下室，其防护区与主体一致。6、非防护区：指防护密闭门(及防爆波活门)以外的空气冲击波能够自由传播的区域。非防护区一般包括防护密闭门外的通道、楼梯间、竖井以及相邻的普通地下室等。5 7、清洁区：在有人员停留的防空地下室中不仅满足防爆波要求，而且满足防毒剂、防辐射要求的区域，即指室内满足集体防护要求(掩蔽人员不需要配戴防护器材)的区域。清洁区的范围是指有人员停留的防空地下室中最里面一道密闭门以内的部分。8、染毒区：在防空地下室中满足防爆波要求，但允许染毒，且不考虑防辐射的区域。对于有人员停留的防空地下室，其染毒区指最里面一道密闭门以外，防护密闭门(及防爆波活门)以内的房间、通道。对于无人员停留的防空地下室，其防护密闭门(及防爆波活门)以内的区域(亦称防护区)均为染毒区。9、主体：指防空地下室中能够满足预定的防护要求和功能要求的部分，如专业队队员掩蔽部的队员休息室及其辅助房间，专业队装备掩蔽部的车库部分和通风机房等。对于有人员停留的防空地下室，其主体应满足防爆波、防毒剂、防辐射等防护要求和相应的战时使用要求，其主体与清洁区一致；对于无人员停留的防空地下室，其主体应满足防爆波要求(对防毒剂、防辐射等不作要求)和相应的战时使用要求，其主体与防护区一致。11口部：指防空地下室的主体与地表面(或与其它地下建筑)的连接部分。口部主要指出入口和通风口、柴油机排烟口等。对于有人员停留的防空地下室，其口部应包括防护密闭门(防爆波活门)内的染毒区(如密闭通道、防毒通道、洗消间、滤毒室、除尘室、扩散室等)以及防护密闭门(防爆波活门)以外的通道、竖井、楼梯间等；对于无人员停留的防空地下室，其口部仅指防护密闭门(防爆波活门)以外的通道、竖井、楼梯间等。6 10、主要出入门：指战时空袭前、空袭后都要使用的，而且是空袭后较有保障的，且人员、车辆进出方便的出入口。设计中在其设置位置、口部防爆波(包括口部防护设备、围护结构和防护密闭门外的通道、楼梯)、防堵塞、防毒剂和设置洗消设施等方面，均应根据战时的防护要求和使用需要采取相应的措施。一个防护单元应设置一个主要出入口。11、次要出入口：指战时主要供空袭前使用、空袭后可不使用的出入口。该出入口除了需要满足口部防护设备、围护结构的防爆波、防毒剂、防辐射等要求以及方便人员进出以外，对于防护密闭门外的结构(如楼梯)抗力、防堵塞、设置洗消设施等方面都不需要考虑。一个防护单元需要设置一个或数个次要出入口。12、备用出入口：指战时空袭前一般不使用，空袭后当其他出入口无法使用时，应急使用的出入口。备用出入口一般采用竖井式，而且通常与通风竖井相结合设置。备用出入口不设洗消设施，但应该满足口部防爆波(包括口部防护设备、围护结构和防护密闭门外的通道、竖井)、防堵塞、防毒剂等方面的要求。13、外墙：指防空地下室的室内与室外岩土之间的墙体。外墙战时承受土中压缩波的直接作用，外墙是应满足规定抗力要求的墙体。14、临空墙：指防空地下室的室内与室外空间(包括普通地下室)之间的墙体。临空墙战时承受空气冲击波的直接作用，临空墙是应满足规定抗力要求的钢筋混凝土墙。当在临空墙上开设门洞时，需设置防护密闭门。15、密闭隔墙：指防空地下室中的清洁区与染毒区之间(以及染毒浓度不同的区域之间)的墙体。密闭隔墙战时用于隔绝毒剂，密闭隔墙是应满足规定厚度要求的钢筋混凝土墙。当在密闭隔墙上开设门洞时，需设置密闭门。716、防护单元隔墙：指防空地下室中两个相邻防护单元之间的墙体。防护单元隔墙战时承受可能来自墙两侧的冲击波不同时作用，防护单元隔墙是钢筋混凝土防护密闭隔墙。乙类防空地下室的防护单元隔墙可按构造要求设置；甲类防空地下室的防护单元隔墙还需满足相应的受力要求。当防护单元隔墙上开设门洞时，一般需在墙的两侧各设一道防护密闭门，或设一道能够承受正反两个方向爆炸动荷载的防护密闭隔断门。17、抗爆隔墙：指防空地下室中用于分隔抗爆单元的墙体。当在抗爆隔墙上开设门洞时，一般采用在隔墙的一侧设置抗爆挡墙的做法。按照墙体构筑的时机可分为平时构筑的抗爆墙和临战时构筑的抗爆墙。不同构筑时机的抗爆墙的材质、厚度要求有所不同。18、门框墙：指在门洞处安装有防护密闭门或密闭门的墙体。防护密闭门门框墙应能承受空气冲击波和门扇传来的动荷载作用。19、防护密闭门：用来阻挡空气冲击波和毒剂通过的人防门。防护密闭门是设置在出入口最外侧的或设置在连通口(包括防护单元之间连通口)处的人防门。20、密闭门：用来阻挡毒剂通过的人防门。密闭门是设置在密闭隔墙洞口处的人防门。21、消波设施：设置在空袭时处于敞开状态的通风口、柴油机排烟口的，用来削弱冲击波压力的防护设施。消波设施一般由防爆波活门和扩散室(或扩散箱)组成。22、防爆波活门：设置在空袭时处于敞开状态的战时通风口(柴油机排烟口)最外端的，当冲击波到来时能够迅速自动关闭的防护设备。防空地下室的战时通风口(柴油机排烟口)一般采用悬板式防爆波活门。23、扩散室：设置在防爆波活门与通风管之间的，利用其空间扩散作用削弱冲击波压力的，用钢筋混凝土构筑的小房间。24、滤毒室：设置在进风口附近的装有过滤吸收器(一种通风滤毒设备)的专用房间。滤毒室属于染毒区，并且应该通过密闭通道(或防毒通道)与室内清洁区和室外地面相连通。25、除尘室：设置在进风口附近的装有通风除尘设备的专用房间。通风量较大的工程通常设置除尘室。设有滤毒通风的除尘室属于染毒区，宜设置在进风扩散室和滤毒室之间。826、防护门：能阻挡冲击波但不能阻挡毒剂通过的门。27、防护密闭门：既能阻挡冲击波又能阻挡毒剂通过的门。28、密闭门：能阻挡毒剂通过但不能阻挡冲击波通过的门。29、防爆波活门：装于通风口或排烟口处，在冲击波到来时能迅速自动关闭的防冲击波设备。30、防护密闭隔墙：既能抗御核爆冲击波和炸弹气浪作用，又能阻止毒剂通过的隔墙。9第三章人防特点第一节土建安装技术要求特点1 钢筋分项：（1）板类（筏板、顶板）构件及墙体需设置拉结筋且双向绑扎，做135度弯钩，间距按图纸要求布置且不得大于规范要求的500mm，不得遗漏（一般为隔一拉一，梅花布置）；（2）人防门框墙洞口需设置加强筋（具体要求详见图纸）；（3）门框墙及门框上下箍筋，开口方向要远离洞口方向。10（4）人防门处顶板应设吊钩，用一级圆钢筋，不能使用二级钢筋、不能用两根代替一根方法。（5）人防门框墙洞口需设置加强筋（门洞四角内外侧应加两根直径不小于HRB335的加强筋、安装位置应贴近钢门框，角度为45度）；（6）门框墙、门槛箍筋开口方向应朝向墙里（详见07FG04），人防门吊环大小、直径不小于，预埋位置及锚固长度详见图集；（7）临空墙插入底板的锚固长度应不少于32d+墙厚，图纸有明确要求的见图纸，且临空墙内外侧钢筋应互锚；（8）临战封堵角钢，防护密闭门、密闭门门框预埋应与建筑地面相平，不得低于建筑地面；（9）顶板绑扎除注意拉钩外（同底板墙体），还应保证板厚及迎水面保护层，绑丝不得与模板接触，避免锈点的产生；各节点做法与普通建筑不同详见图集及图纸。11 2 模板分项：（1）模板分项中穿墙螺杆在外墙、临空墙、密闭隔墙部位严禁使用套管（影响密闭性）且中间应加密闭肋（双面满焊）保证气密性；（2）人防门门框应加支撑固定，不得靠模板固定且人防门框不得当模板使用；门框安装完成后应逐一检查人防门标高、垂直度及固定情况。（3）人防门门框应加支撑固定，不得靠模板固定且人防门框不得当模板使用，模板应包住人防门框；洞口大于BFM4022的人防门四角应打斜撑，保证钢门框的稳定性；门框安装完成后应逐一检查人防门标高、垂直度及固定情况。12 3 混凝土分项：（1）顶板、底板不宜设施工缝，顶拱、底拱不宜设纵向施工缝；（2）侧墙的水平施工缝应设置在高出底板表面不小于500mm的墙体上；当侧墙上有孔洞时，施工缝距孔洞边缘不宜小于300mm；（3）工程口部、防护密闭段、采光井、人防门框墙应一次整体浇筑(4)密闭墙严禁后开洞（外墙、内密闭墙、有关入口）顶板、底板不宜设施工缝，顶拱、底拱不宜设纵向施工缝；侧墙的水平施工缝应设置在高出底板表面不小于500mm的墙体上；当侧墙上有孔洞时，施工缝距孔洞边缘不宜小于300mm；当采用先墙后拱法时，水平施工缝宜设在起拱线以下300-500mm处；当采用先拱后墙法时，水平施工缝可设在起拱线处，但必须采取防水措施；垂直施工缝应避开地下水和裂隙水较多的地段；工程口部、防护密闭段、采光井、人防门框墙应一次整体浇筑13第二节水暖安装技术要求特点应注意区分临空墙、外墙、密闭隔墙中套管的区别如临空墙除中间一道密闭肋外，承受冲击波一侧也应加一道密闭肋以便将来固定挡板；金属管道施工时应预留的金属预埋件均应做防腐处理；与防空地下室无关的管道不宜穿过人防围护结构，上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室，本条严格执行（4）应注意区分临空墙、外墙、密闭隔墙中套管的区别如临空墙除中间一道密闭肋外，承受冲击波一侧也应加一道密闭肋以便将来固定挡板。密闭隔墙需设三道密闭肋。水管预埋管不出墙(见后面附图）。1415（5）有抗暴和防毒要求的部位所设地漏采用防爆地漏，其他部位采用普通地漏，普通地漏采用带水封地漏，地漏水封高度不应小于50mm。（6）给水引入管采用内壁衬塑的钢塑复合管、热镀锌钢管，防护阀门以内可采用符合规范及产品标准的其他材料。围护结构以内的重力排水管采用承插口的A型柔性连接排水铸铁管，与潜污泵连接的排水管采用内壁衬塑的钢塑复合管；集水池通气管采用热镀锌钢管，排水出户管应采用钢塑复合管或钢管，防护阀门内排水管道可采用塑料管或机制钢管。（7）金属管道和施工时应预留的金属预埋件均应做防腐处理。明装管应先刷樟丹两道，再刷银粉漆两道；暗装管先刷樟丹两道，再刷沥青两道，特殊要求由设计定。（8）外露的给排水管道均应做防结露保温，保温材料采用橡塑管壳，厚度有设计定。（9）扩散室排水不允许进入简易洗消间集水坑，应进入口部洗消污水积水坑（指防空地下室外染毒区），应设防爆地漏16（10）战时使用的贮水箱，气压给水装置、给水管道、固定的污水泵应在施工时一次安装到位（视各地区情况而定）（11）给水管、排水管、通气管在穿过防空地下室围护结构时，应在围护结构内侧设防护阀门，该阀门为公称压力1.0MPa的阀芯为铜材质的闸阀。安装时阀门的近端面与侧墙面的距离为200mm，阀门应设置明显的启闭标志。管径大于150mm管径不大于150mm（12）与防空地下室无关的管道不宜穿过人防围护结构，上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室。（13）穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm，此时在穿墙处应设置刚性防水套管。若管径大于150mm，在其穿墙(穿板)处应设置外侧加防护挡板的刚性防水套管。17管径大于150mm管径不大于150mm18（14）穿过防空地下室顶板、临空墙和门框墙的管道，均应在人防内侧设置防护阀门；若管道穿过防护单元之间的防护密闭隔墙，应在防护密闭隔墙两侧设置防护阀门（指普通闸板阀或截止阀，工作压力大于1.0Mpa的钢芯阀），安装位置距穿人防墙、板部位不宜大于200mm。1920第三节通风（1）超压排气活门预埋时要注意密闭肋厚度5mm，密闭肋高度不小于50mm，中间设一道密闭肋，且安装超压排气活门一侧预埋管出墙不得少于100mm，上下两个活门孔洞中1）心间距不小于600mm，预埋管壁厚不小于3mm；如下左图2）当为防爆波超压排气活门时设两道密闭肋要求同上，但预埋管管径，出墙距离应按设备型号确定；如下右图2223（3）在每个口部的临空墙，及密闭墙上均应设气密性检测管高度为据地1500mm，两端出墙大于50mm，其必须为镀锌钢管；密闭肋距管中大于100mm。24（4）通风管道预埋，注意管径应与风管管径相同，风管应选用壁厚不小于3mm钢板焊至，密闭肋选用壁厚不小于5mm钢板焊制，做法详见图（型用于两端接管，型用于两端接管）25（5）预埋测压管采用DN15的热镀锌钢管，密闭肋采用34mm的钢板制作形状如下26（6）对于一些细小检测设备也应注意不得漏装。如室内外压差测量装置（位于风机房或防化值班室）、气密测量管（位于工程口部）及放射性监测管、压差测量管、尾气取样管、增压管等（位于口部进风管上）。如图纸上未设计，施工单位可根据图集07FK02确认其具体安装位置及作法2728（7）穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm，此时在穿墙处应设置刚性防水套管。若管径大于150mm，在其穿墙(穿板)处应设置外侧加防护挡板的刚性防水套管。29第四节电气安装技术要求特点所有穿越外墙、临空墙、密闭隔墙、防护密闭隔墙的电缆（包括动力、照明、通信、网络等）管线和预留备用管应进行防护密闭或密闭处理，管材应选用热镀锌钢管，密闭材料应选热镀锌钢板本工程应引起注意。30每个防空地下室出入空及连接通道口的防护密闭门门框墙及密闭门门框墙上应预埋46根备用管，管径为5080mm。管材应采用热镀锌钢管，壁厚不小于2.5mm，应应符合防护密闭要求；31当采用桥架时电缆桥架不得穿越临空墙、密闭隔墙、防护密闭隔墙，穿越时改为穿热镀锌钢管敷设，并符合密闭要求；防爆波电缆井中应预埋备用管并采取防护密闭措施；防空地下室应将下列导电部分做等电位连接；保护线接地干线电气装置人工接地极的接地干线或总接地端子；金属管道，如给水管、排水管、通风管、电缆或电线穿线管；建筑物中的金属构件，如防护密闭门，密闭门，防爆波活门的金属门框等；电气设备金属外壳等；管线穿防空地下室口部做法。3233防空地下室出入口照明做法不得在人防墙体嵌墙暗装配电箱管线穿防空地下室口部做法 防空地下室内的各种动力配电箱、照明箱、控制箱及消防箱，不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装。若必须设置时，应采取挂墙式明装。34（7）防核电磁脉冲在设计中，掘开式人防工程的联合接地体常采用在结构底板下方设置辐射状水平接地体，并在水平接地体上焊多根垂直接地体，其引上线通过钢板与底板钢筋焊接，并与护坡桩等埋地金属导管并联以降低接地电阻。人工水平接地体宜采用扁铁（镀锌），人工垂直接地体采用角钢或钢管（镀锌）35 第四章资料管理质量目标要求序号子项目名称质量目标目标要求1结构工程优良所有分项工程必须符合RFJ1-2002验评标准规定，全部合格。其中：钢筋工程、混凝土工程、模板工程必须优良，优良项目50%。主体结构安全必须优良。2防水工程优良所有分项工程必须符合RFJ1-2002验评标准规定，全部合格。其中：防水混凝土、涂料防水层必须优良，优良项目50%。3孔口防护工程优良所有分项工程必须符合RFJ1-2002验评标准规定，全部合格。优良项目50%。4建筑装修工程优良所有分项工程必须全部合格，优良项目50%。装饰每一道工序先作样板，鉴定合格后，方能大面积施工。5给排水工程合格所有分项工程必须符合RFJ1-2002验评标准规定。6建筑电气安装工程合格所有分项工程必须符合RFJ1-2002验评标准规定。成套配电柜（盘）及动力开关柜安装，避雷针（网）及接地装置（等电位接地等）安装分项工程必须优良。7采暖、通风工程优良所有分项工程必须符合RFJ1-2002验评标准规定，全部合格。优良项目50%。8防火设备安装工程合格所有分项工程必须符合RFJ1-2002验评标准规定。36 一、监理资料内容1、人防部门对施工图设计的审查意见。2、工程施工许可证。3、勘察合同、设计合同、施工合同及监理合同。4、监理规划、监理月报、监理工作总结。5、设计交底与图纸会审会议纪要。6、开竣工报告。7、工程进度计划。8、工程变更资料。9、会议纪要。10、检验批质量验收记录。11、分项、分部及单位工程质量验收记录。12、质量缺陷与事故处理文件。13、防护门、防护密闭门、密闭门、防爆波活门出厂合格证。14、防爆超压排气活门、自动排气活门出厂合格证。15、系统清洗记录、排水管道灌水通水试验记录。16、给排水阀门试验记录（孔口防护阀每个都要试压）。17、通风系统检验报告（测定系统总风量与设计值对比，系统风口风量经调整平衡，通风系统漏风率）。18、电气设备试验、调整记录。19、索赔文件。20、竣工决算审批意见。21、施工阶段工程质量评估报告。22、建筑施工材料、样品留样。37 二、档案密级与保管期限1、密级：人防工程档案分为绝密、机密和秘密三级，卷内文件材料密级不同时，案卷密级以最高密级确定。2、档案保管期限分为永久、定期两种。凡具有长远保存价值的工程文件、材料，列为永久保存。凡在一定时期内有参考价值的工程文件、材料，列为定期保存，时间为1050年。3839谢谢项目管理中心总工办2015年6月10日40
