CAD底图无法绑定解决办法.doc

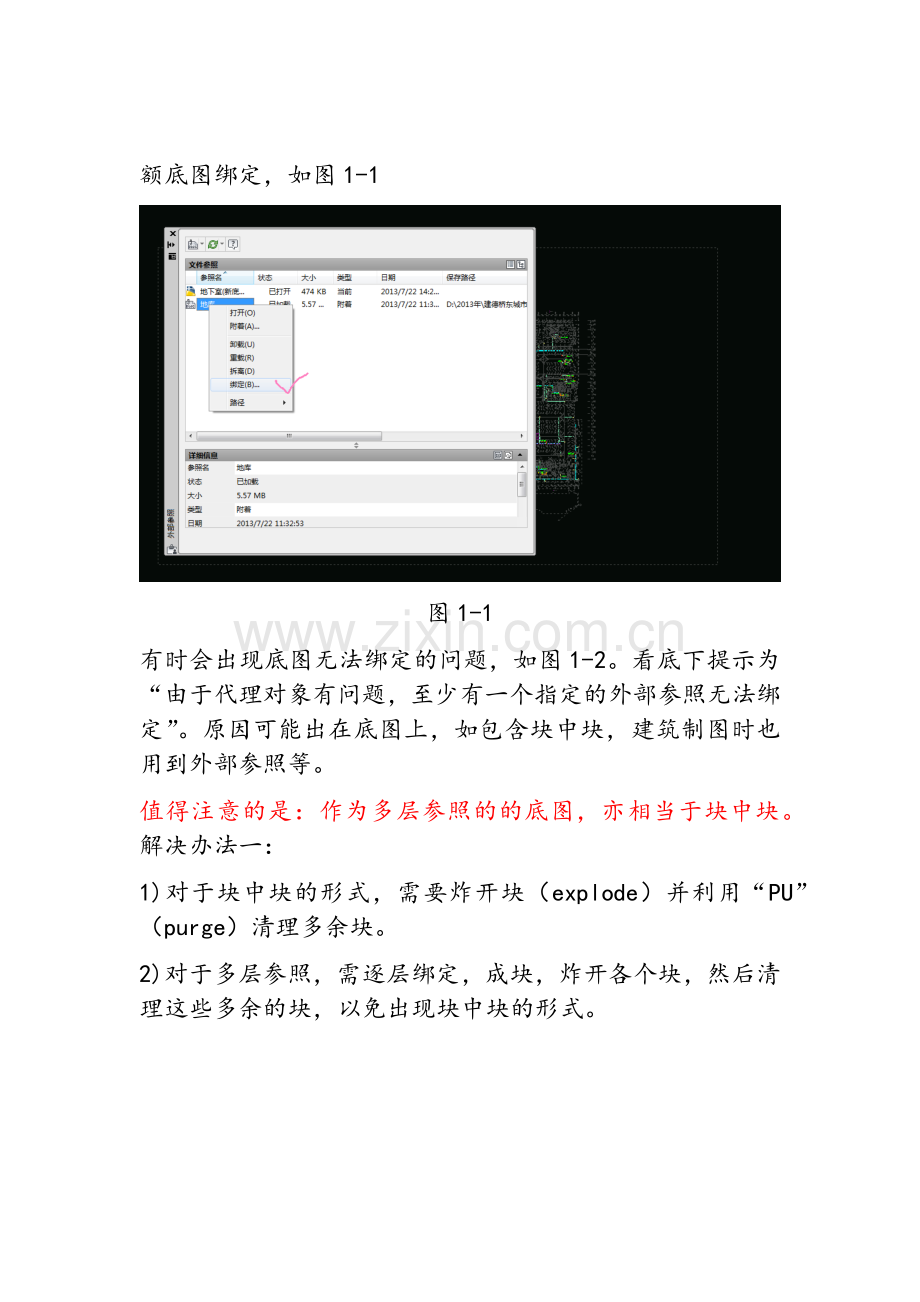

额底图绑定，如图1-1

图1-1
有时会出现底图无法绑定的问题，如图1-2。看底下提示为“由于代理对象有问题，至少有一个指定的外部参照无法绑定”。原因可能出在底图上，如包含块中块，建筑制图时也用到外部参照等。
值得注意的是：作为多层参照的的底图，亦相当于块中块。 解决办法一：
1)对于块中块的形式，需要炸开块（explode）并利用“PU”（purge）清理多余块。
2)对于多层参照，需逐层绑定，成块，炸开各个块，然后清理这些多余的块，以免出现块中块的形式。

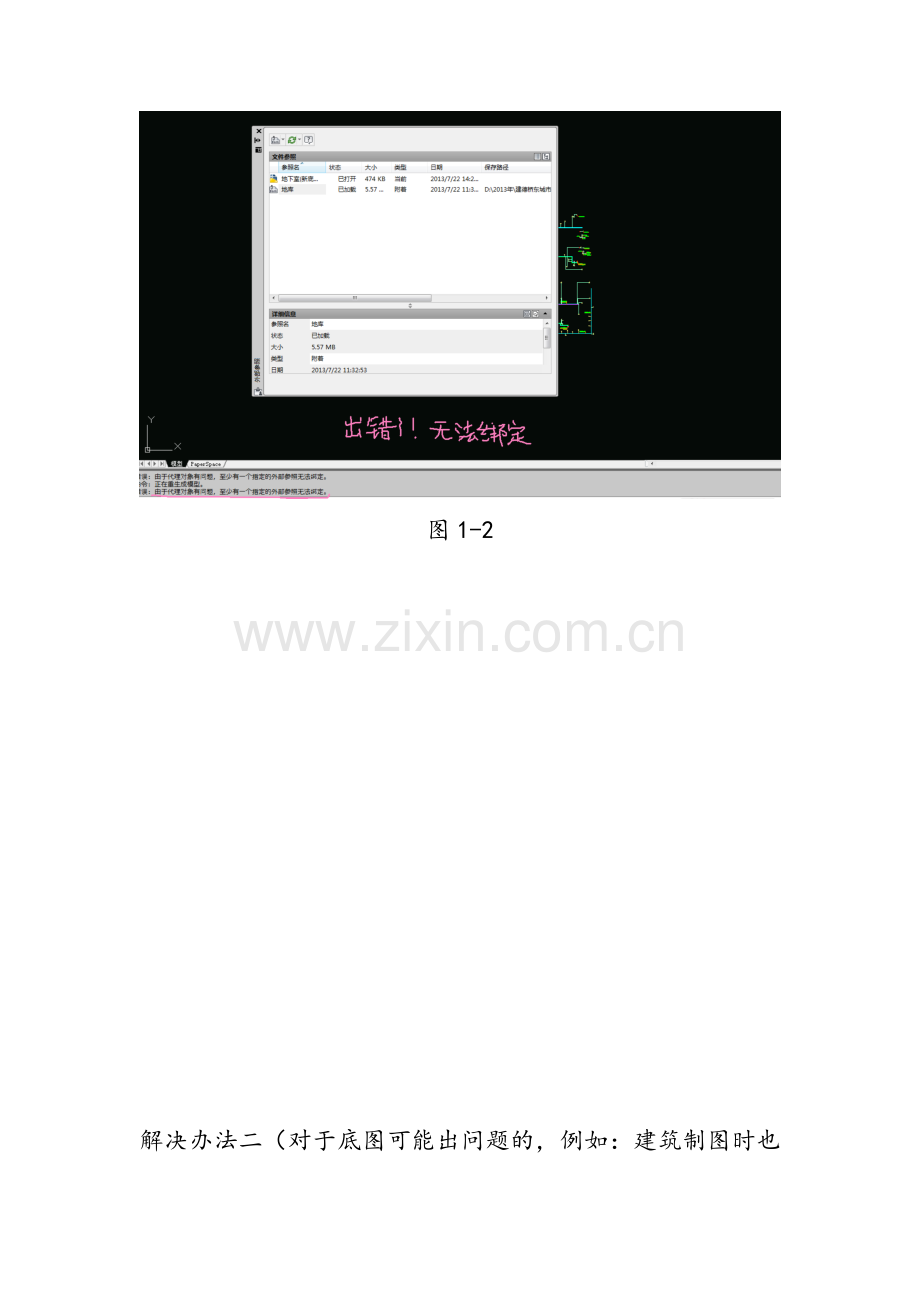

图1-2

解决办法二（对于底图可能出问题的，例如：建筑制图时也用到外部参照的情况）：
1：打开底图如图1-3

图1-3
2：打开后，用recover命令，修复底图，如图1-4

图1-4
3：用recover命令后出现修复的文本窗口，如图1-5因为底图比较大，需要耐心等待一段时间。

图1-5
4：修复后没有错误，如图1-6，当然也可能会碰上有错误的情况。
图1-6
5：重点来了，文件—新建，如图1-7

图1-7
选择acad.dwt，如图1-8

图1-8
新建后进行格式—单位操作，如图1-9

图1-9
在单位中选择无单位，如图1-10

图1-10
6：把修复的底图ctrl+c复制到新建的图纸中，在复制ctrl+v后，输入基点0.0，如图1-11

图1-11
7：重新打开之前已经在底图上画的各种系统但无法绑定的图，如图1-12

图1-12
8：把原先无法绑定的底图卸载掉，如图1-13

图1-13
9：附着新的底图，如图1-14和1-15

图1-14

图1-15
10：但发现底图跟自己画的图位置对不上，这可能是建筑制图时就没有把0.0作为图纸基点。自己找个基点移动一下算了。如图1-16

图1-16
11：重新绑定后显示成功了！如图1-17和1-18

图1-17

图1-18
