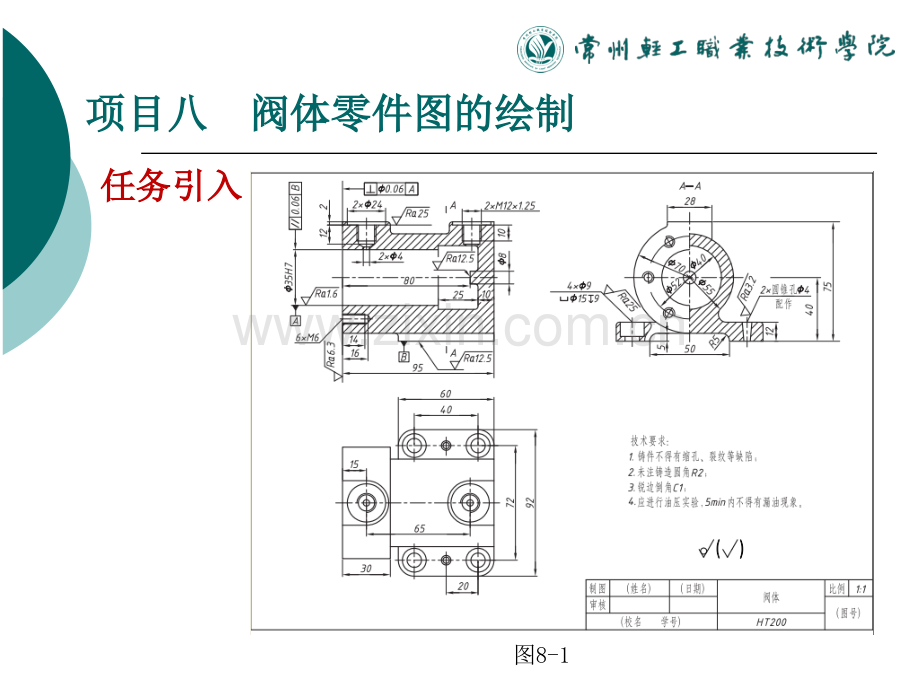

项目八项目八 阀体零件图的绘制阀体零件图的绘制任务引入任务引入阀体是阀门中的一个主要零部件，由薄壁围成的空腔，属于四大类零件中的箱体类零件。阀体的结构表达需要三个基本视图。本任务要求使用AutoCAD软件绘制如图8-1所示阀体的机械图样。项目八项目八 阀体零件图的绘制阀体零件图的绘制任务引入任务引入图8-1项目八项目八 阀体零件图的绘制阀体零件图的绘制技能点技能点具有熟练绘制箱体类零件图样的能力具有灵活进行各种类型尺寸标注的能力能够进行面域的相关操作知识点知识点面域渐变色填充、编辑图案填充和渐变色填充几何公差标注项目八项目八 阀体零件图的绘制阀体零件图的绘制任务分析任务分析分析阀体的尺寸，查看阀体的总长度为95，总宽度为92，要考虑到用三个视图表达，以及需要添加尺寸标注，选用图幅A3，在A3样板文件上绘制，确定绘图比例1:1。本任务要求，利用基本的“直线”“偏移”、“倒圆角”、“圆”、“剖面”和“圆弧”使用夹点编辑图形，修改功能“删除”、“镜像”、“修剪”标注线性尺寸、尺寸公差、几何公差，插入粗糙度、基准图块等功能来完成阀体机械图样的绘制。项目八项目八 阀体零件图的绘制阀体零件图的绘制相关知识相关知识一、圆弧绘制一、圆弧绘制1.功能 创建圆弧2.2.命令执行方式命令执行方式单击菜单【绘图（D)】【圆弧（A）】子菜单。单击【绘图】工具栏中的【圆弧】按钮。命令：arc3.选项说明：绘制圆弧有如下几种方法，如图8-2所示。三点（P）；起点、圆心、端点（S）起点、；圆心、角度（T）；起点、圆心、长度（A）；起点、端点、角度（T）；起点、端点、方向（D）；起点、端点、半径（R）；圆心、起点、端点（C）；圆心、起点、角度（E）；继续（O）；圆心、起点、长度（L）项目八项目八 阀体零件图的绘制阀体零件图的绘制相关知识相关知识图8-2所示项目八项目八 阀体零件图的绘制阀体零件图的绘制相关知识相关知识二、多线绘制二、多线绘制1.功能多线是一种由多条平行线组成的组合对象，平行线之间的间距和数目是可以调整的，这些平行线称为元素。构成多线的元素既可以是直线，也可以是圆弧。通过多线样式，用户可以定义元素的类型以及元素间的间距。2.命令执行方式在AutoCAD 2012经典模式中，绘制多线可通过以下2种方式实现。单击菜单栏【绘图（D）】【多线（U）】命令。命令：mline。项目八项目八 阀体零件图的绘制阀体零件图的绘制相关知识相关知识二、多线绘制二、多线绘制3.案例使用多线命令绘制如图8-3所示的挡油盘，不标注尺寸 图8-3 挡油盘项目八项目八 阀体零件图的绘制阀体零件图的绘制相关知识相关知识二、多线绘制二、多线绘制3.案例 执行菜单栏【绘图（D）】【多线（U）】命令，绘制挡油盘的轮廓线 执行【直线】命令，绘制连接线段，结果如图8-4所示。执行【多线】命令，绘制其他位置的轮廓线，图8-4 档油板绘制过程项目八项目八 阀体零件图的绘制阀体零件图的绘制相关知识相关知识三、绘制正多边形三、绘制正多边形1.功能创建等边闭合多段线。2.命令执行方式执行菜单【绘图（D）】【多边形（Y）】命令。单击“绘图”工具栏中的“多边形”按钮。命令：polygon（添加快捷命令）3.3.选项说明选项说明 一个正多边形必有一个内切圆和外接圆，AutoCAD 2012可间接通过圆来绘制正多边形，然后结合正多边形的边数、中心点等数据即可确定一个正多边形的位置和大小。项目八项目八 阀体零件图的绘制阀体零件图的绘制相关知识相关知识四、四、编辑标注工具编辑标注工具对标注对象的编辑一般可通过2种方法：“标注”工具栏提供的编辑标注工具 通过“特性”选项板修改标注特性 通过右键快捷菜单对标注进行编辑。项目八项目八 阀体零件图的绘制阀体零件图的绘制相关知识相关知识五、五、编辑文字对象编辑文字对象1.功能编辑已有文字对象的内容和格式。2.命令执行方式在AutoCAD 2012经典模式中，要编辑已有文字对象的内容和格式，可通过以下4种方式实线。单击菜单栏【修改（M）】【对象（O）】【文字（T）】【编辑（E）】命令。单击【文字】工具栏的【编辑】按钮。双击要编辑的对象。命令：ddedit。项目八项目八 阀体零件图的绘制阀体零件图的绘制相关知识相关知识六、六、标注更新标注更新1.功能 当设置了尺寸标注的标注样式、文字样式以及单位等特性时，又想让已存在的标注也作出相应的改动，可使用标注更新命令，利用当前标注变量、样式、文字样式和单位的设置来重新生成多个关联标记对象。2.命令执行方式单击菜单栏【标注（N）】【更新（U）】单击【标注】工具栏的【更新】按钮。命令：dimstyle，选择“应用（A）”命令：dim，update项目八项目八 阀体零件图的绘制阀体零件图的绘制相关知识相关知识七、七、几何公差几何公差1.功能 表示零件特征的形状、轮廓、方向、位置和跳动的允许偏差2.命令执行方式单击菜单栏【标注（N）】【公差（T）】单击【标注】工具栏的【公差】按钮。命令：tolerance，项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施一、新建图形文件 单击【标准】工具栏中的【新建】按钮，在系统弹出的【选择样板】对话框中选择“GBA3.dwt”的样板文件，单击【打开】按钮，打开一张新的图形文件。并单击【标准】工具栏中的【保存】按钮，将文件命名为“阀体”。二、布置视图，绘制左视图主要轮廓1.将“中心线”层设为当前层，打开正交和对象捕捉开关，在【正交】和【极轴追踪】模式下，单击【绘图】工具栏中的【直线】按钮，在绘图区域的适当位置绘制如图8-5所示的中心线分别作为阀体主视图、左视图和俯视图的定位辅助线。项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施图8-5 定位辅助线项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施2.绘制左视图同心圆：将“轮廓线”层设置为当前图层，并单击状态栏上的【线宽】按钮，打开【线宽】选项；单击【绘图】工具栏中的【圆】按钮，利用【对象捕捉】命令，以左视图上两条辅助中心线的交点为圆心，绘制如图8-6所示直径尺寸的同心圆。将其中的圆所在图层更改为“中心线”图层，并以辅助中心线为界，对同心圆进行修剪，结果如图8-7所示。图8-6图8-7项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施3.偏移绘制其他定位辅助线：单击【修改】工具栏中的【偏移】按钮，根据图示的尺寸将水平垂直基准线偏移复制，以创建阀体左视图上其他位置的定位线，如图8-8所示。图8-8 项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施4.绘制左视图其余轮廓线：将“轮廓线”层设置为当前图层，单击【直线】按钮，在打开【对象捕捉】的状态下，按图8-9交点位置连接左视图上的主要轮廓线，保留中心线，删除其余定位辅助线，结果如图8-10所示。图8-9图8-10项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施5.绘制倒圆角 绘制倒圆角：单击【修改】工具栏上的【倒圆角】命令，按图8-11所示圆角半径尺寸对边进行倒圆角，未注圆角半径为R2，结果如图8-12所示。图8-11图8-12项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施三、绘制主视图主要轮廓 1.利用偏移，对象捕捉追踪等命令绘制主视图如图8-13所示 图8-13项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施三、绘制主视图主要轮廓 2.绘制倒圆角，结果如图8-14所示图8-14项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施四、绘制俯视图主要轮廓 利用偏移、对象捕捉追踪、倒圆角等命令完成俯视图绘制，并做适当修饰。最终完成三视图基本绘制如图8-15所示。图8-15 项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施五、绘制M6的螺纹孔1）绘制左视图上的螺纹孔 绘制一个螺纹孔：单击【绘图】工具栏中的【圆】按钮，利用【对象捕捉】命令，以左视图上两条水平中心线和圆的交点为圆心，绘制如图8-16所示直径尺寸的同心圆 环形阵列螺纹孔：选择直径是6和5.1的圆，以左视图上水平和垂直中心线的交点或者的圆心为阵列中心，环形阵列6个项目数,如图8-17所示 分解并删除多余螺纹孔：如图8-18所示项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施 图8-16图8-17图8-18项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施六、绘制M6的螺纹孔2）绘制主视图上的螺纹孔：如图8-19所示图8-19项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施七、绘制阀体底座上的沉孔图8-20 左视图沉孔绘制图8-21 俯视图沉孔绘制项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施八、绘制M12x1.25的螺纹孔图8-22 主视图螺纹孔绘制图8-23 俯视图螺纹孔绘制项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施九、图案填充 绘制主视图和左视图上的剖面线：将“细线”层设为当前图层，单击【绘图】工具栏上的【图案填充】按钮，选择ANSI31图案，角度为0，比例为1，拾取主视图上被剖开的实体部分、左视图右半剖以及底座上局部剖开的沉头孔部分进行图案填充，可滚动滚轮放大图形进行螺纹孔大径和小径之间部分的填充，结果如图8-24所示。项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十、尺寸标注1.标注基本线性尺寸：如图8-25所示 图8-25项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十、尺寸标注2.标注左视图直径尺寸：如图8-26所示，修改直径尺寸，如图8-27所示图8-26图8-27项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十、尺寸标注3.标注极限偏差：利用“特性“修改极限偏差，利用”文字替代“修改尺寸，如图8-28所示图8-28项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十、尺寸标注4.引线标注：如图8-29所示图8-29“引线”标注沉头孔、锥孔及螺纹孔项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十、尺寸标注5.插入粗糙度块：如图8-30所示图8-30 主视图粗糙度符号插入项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十、尺寸标注6.插入基准块：将图层切换到“图块”层，单击【绘图】工具栏上的【插入块】按钮，插入基准符号，如图8-31所示图8-31 主视图基准符号块插入项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十一、插入几何公差 插入与 尺寸线相对齐的几何公差时，可先单击【多重引线】命令，绘制一条箭头指向 尺寸线，并且竖直的引线，然后再插入平行度的几何公差，并将其旋转90。插入指向“2”尺寸界线的垂直度的几何公差时，由于放置位置关系，需要将“2”的尺寸线延长，或者在此位置绘制一条竖直辅助线，然后再绘制一条水平的“多重引线”，继而插入垂直度的几何公差，结果如图8-32所示。项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十一、插入几何公差图8-32项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十二、绘制剖切符号在主视图上如图8-33所示位置，绘制两条竖直短线（保证两条短线共线），将线宽修改为“0.5”。图8-33项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十三、填写技术要求十四、填写标题栏：在“样式”工具栏中的“文字样式”下拉列表中选择“工程字”为当前文字样式，执行菜单【绘图（D）】【文字（X）】【单行文字（S）】，或者在命令行输入“dt”，在标题栏中创建文字，输入零件名称、材料等信息 项目八项目八 阀体零件图的绘制阀体零件图的绘制任务实施任务实施十五、存盘 调整各视图到合适的位置，然后执行菜单【视图（V）】【缩放（Z）】【全部（A）】，视图中包含图形的所有对象，此时单击“标准”工具栏中的“保存”命令按钮，打开“图形另存为”对话框，选择保存路径，单击“保存”按钮退出。项目八项目八 阀体零件图的绘制阀体零件图的绘制技能训练技能训练用A3图纸按1:1比例绘制如图所示的泵体零件图样
