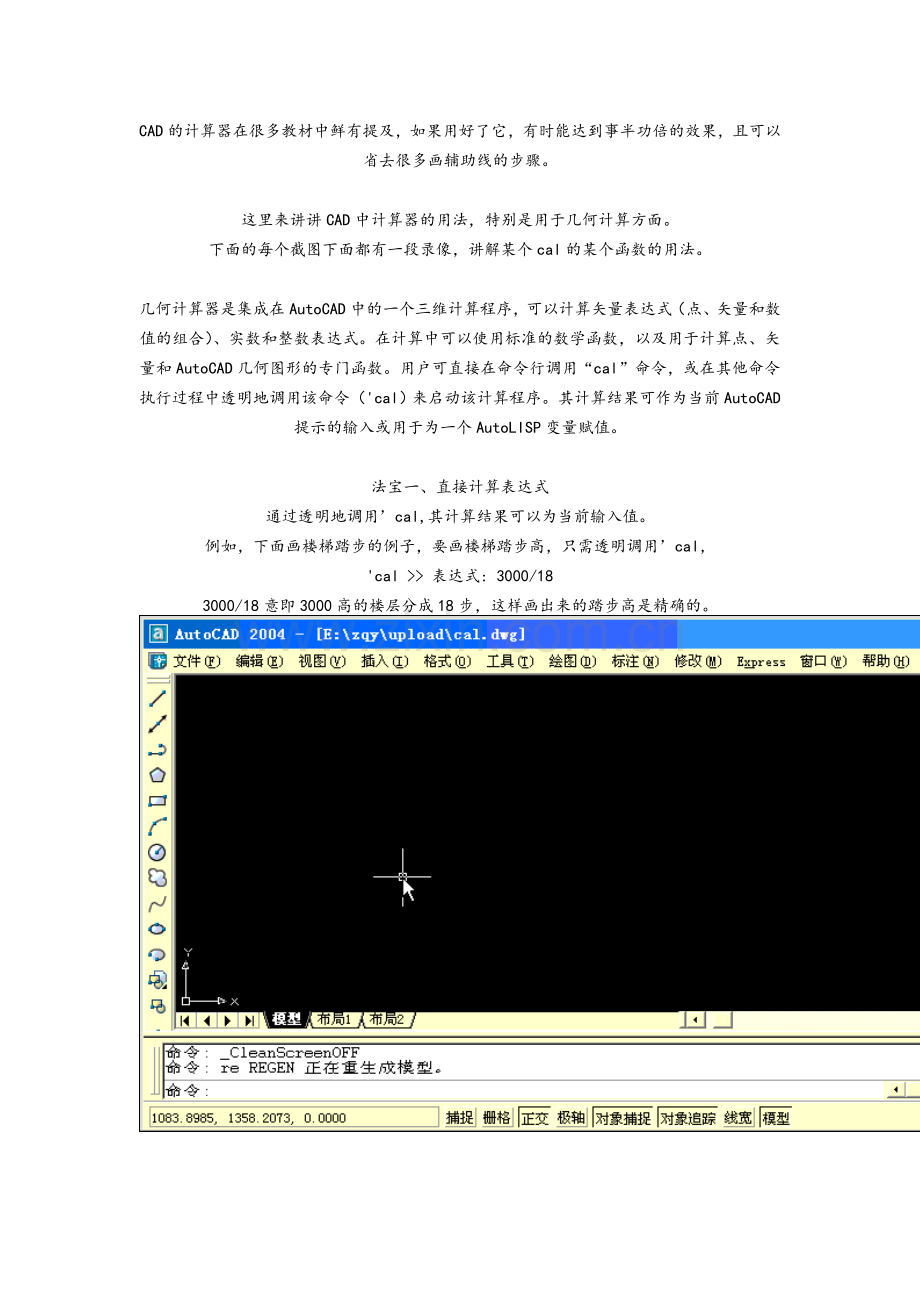

CAD的计算器在很多教材中鲜有提及，如果用好了它，有时能达到事半功倍的效果，且可以省去很多画辅助线的步骤。

这里来讲讲CAD中计算器的用法，特别是用于几何计算方面。
下面的每个截图下面都有一段录像，讲解某个cal的某个函数的用法。

几何计算器是集成在AutoCAD中的一个三维计算程序，可以计算矢量表达式（点、矢量和数值的组合）、实数和整数表达式。在计算中可以使用标准的数学函数，以及用于计算点、矢量和AutoCAD几何图形的专门函数。用户可直接在命令行调用“cal”命令，或在其他命令执行过程中透明地调用该命令（'cal）来启动该计算程序。其计算结果可作为当前AutoCAD提示的输入或用于为一个AutoLISP变量赋值。

法宝一、直接计算表达式
通过透明地调用’cal,其计算结果可以为当前输入值。
例如，下面画楼梯踏步的例子，要画楼梯踏步高，只需透明调用’cal，
'cal >> 表达式: 3000/18
3000/18意即3000高的楼层分成18步，这样画出来的踏步高是精确的。

2007-5-24 12:43

具体CAL中有哪些函数可以查看CAD帮助。

法宝二、使用对象捕捉模式
CAL函数可以使用CAD对象的捕捉模式来进行表达式的计算。例如：
'cal >> 表达式: (end+cen)/2

2007-5-24 12:43

法宝三、获取一个对象的半径
可以用rad函数获取一个圆或弧对象的半径。例如：
'cal >> 表达式: 3*rad

2007-5-24 12:43

法宝四、在一条线上定位一个点
可以用pld函数和plt函数在一条线上定位一个点。例如：
‘cal >> 表达式: pld(P1,P2,distance) 表示在P1P2两点的直线上距离P1为distance的点。
‘cal >> 表达式: plt(P1,P2,0.3) 表示此点和P1距离为P1P2距离的0.3倍，且在P1P2上。

2007-5-24 12:43

法宝五、获取一个角度
可以用ang函数或取一个夹角。例如：
'cal >> 表达式: ang（P0,P1,P2）返回一个顶点为P0 ，起点为P1 ，终点为P2的夹角。

2007-5-24 12:43

法宝六、定位交点
  利用ill函数可以定位交点。例如：
'cal >> 表达式: ill(P1，P2，P3，P4)返回P1P2与P3P4的交点.
另外ille 是函数ill(end,end,end,end)的简写。

2007-5-24 12:43

法宝七、两点连线的中点
函数mee表示两点连线的中点，实际是 (end+end)/2的简写。例如：
'cal >> 表达式: mee  =  'cal >> 表达式: (end+end)/2

2007-5-24 12:43

法宝八、与直线垂直的单位矢量
函数nee 表示垂直一直线的单位矢量，是函数nor(end,end)的简写
下面为它的用法的一个例子。

2007-5-24 12:43

法宝九、两点之间的距离
函数dee 表示的是两点之间的距离，是函数dist(end,end)的简写。例如：
'cal >> 表达式: dee  =  'cal >> 表达式:dist (end,end)

2007-5-24 12:43

法宝十、坐标过滤器
xyof(p1) 获取点p1的X、Y分量，Z分量设置为0.0
xof(p1) 获取点p1的X分量，Y、Z分量设置为0.0
rxof(p1) 获取点p1的X分量
其他方向类推。
下面是通过坐标过滤器来获得一条直线的例子。

2007-5-24 12:43

下面是一个综合运用例子:
用cur函数来取得点,vee两个端点所确定的矢量 。

2007-5-24 12:43

当然计算器功能远不止这十大功能，这里仅仅讲解常用的几个用法。如果你掌握了几何计算器的全部用法，恭喜你，你已经向高手迈进了一大步！
