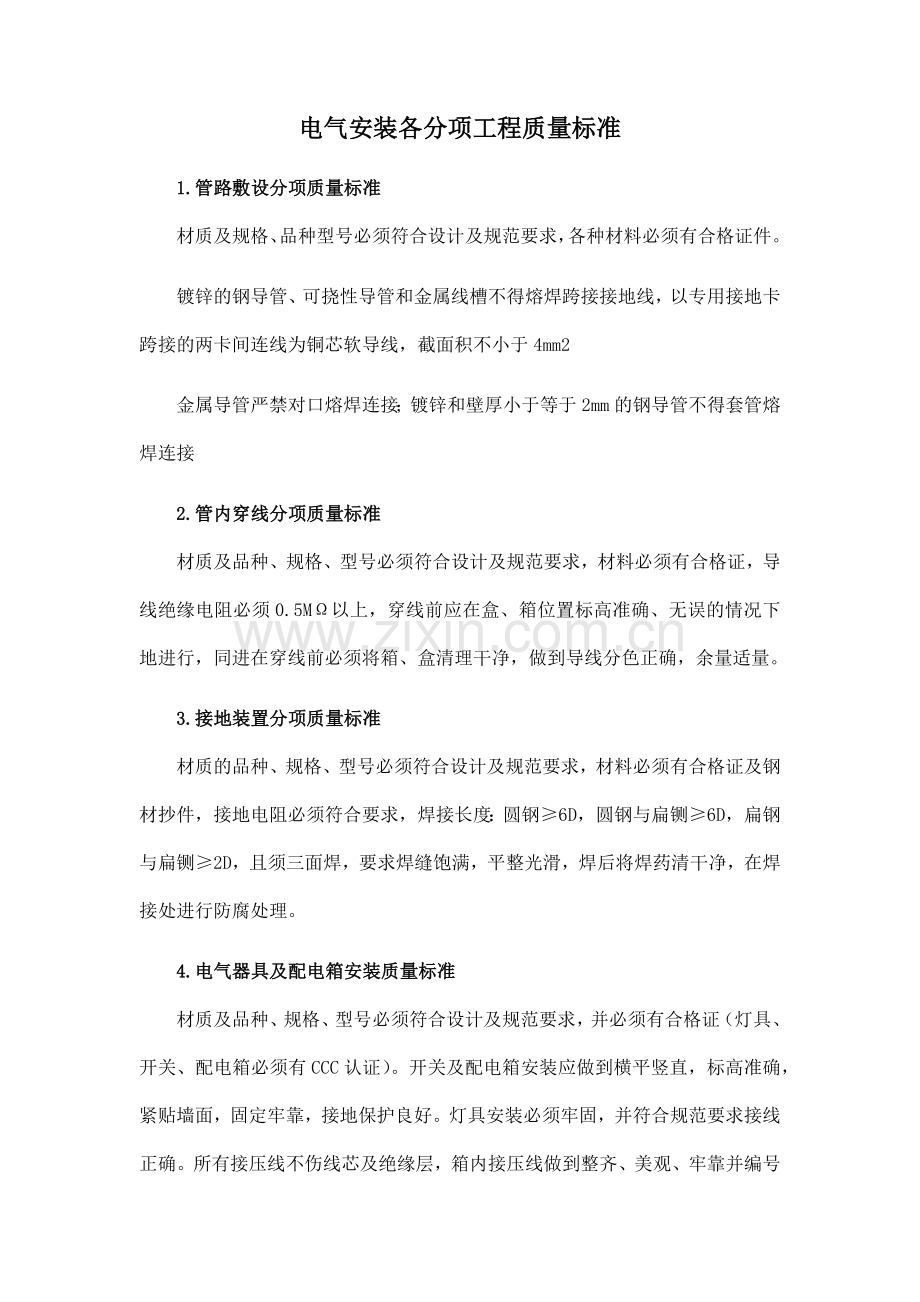

电气安装各分项工程质量标准
1.管路敷设分项质量标准
材质及规格、品种型号必须符合设计及规范要求，各种材料必须有合格证件。
镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2
金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接
2.管内穿线分项质量标准
材质及品种、规格、型号必须符合设计及规范要求，材料必须有合格证，导线绝缘电阻必须0.5MΩ以上，穿线前应在盒、箱位置标高准确、无误的情况下地进行，同进在穿线前必须将箱、盒清理干净，做到导线分色正确，余量适量。
3.接地装置分项质量标准
材质的品种、规格、型号必须符合设计及规范要求，材料必须有合格证及钢材抄件，接地电阻必须符合要求，焊接长度：圆钢≥6D，圆钢与扁铡≥6D，扁钢与扁铡≥2D，且须三面焊，要求焊缝饱满，平整光滑，焊后将焊药清干净，在焊接处进行防腐处理。
4.电气器具及配电箱安装质量标准
材质及品种、规格、型号必须符合设计及规范要求，并必须有合格证（灯具、开关、配电箱必须有CCC认证）。开关及配电箱安装应做到横平竖直，标高准确，紧贴墙面，固定牢靠，接地保护良好。灯具安装必须牢固，并符合规范要求接线正确。所有接压线不伤线芯及绝缘层，箱内接压线做到整齐、美观、牢靠并编号正确。

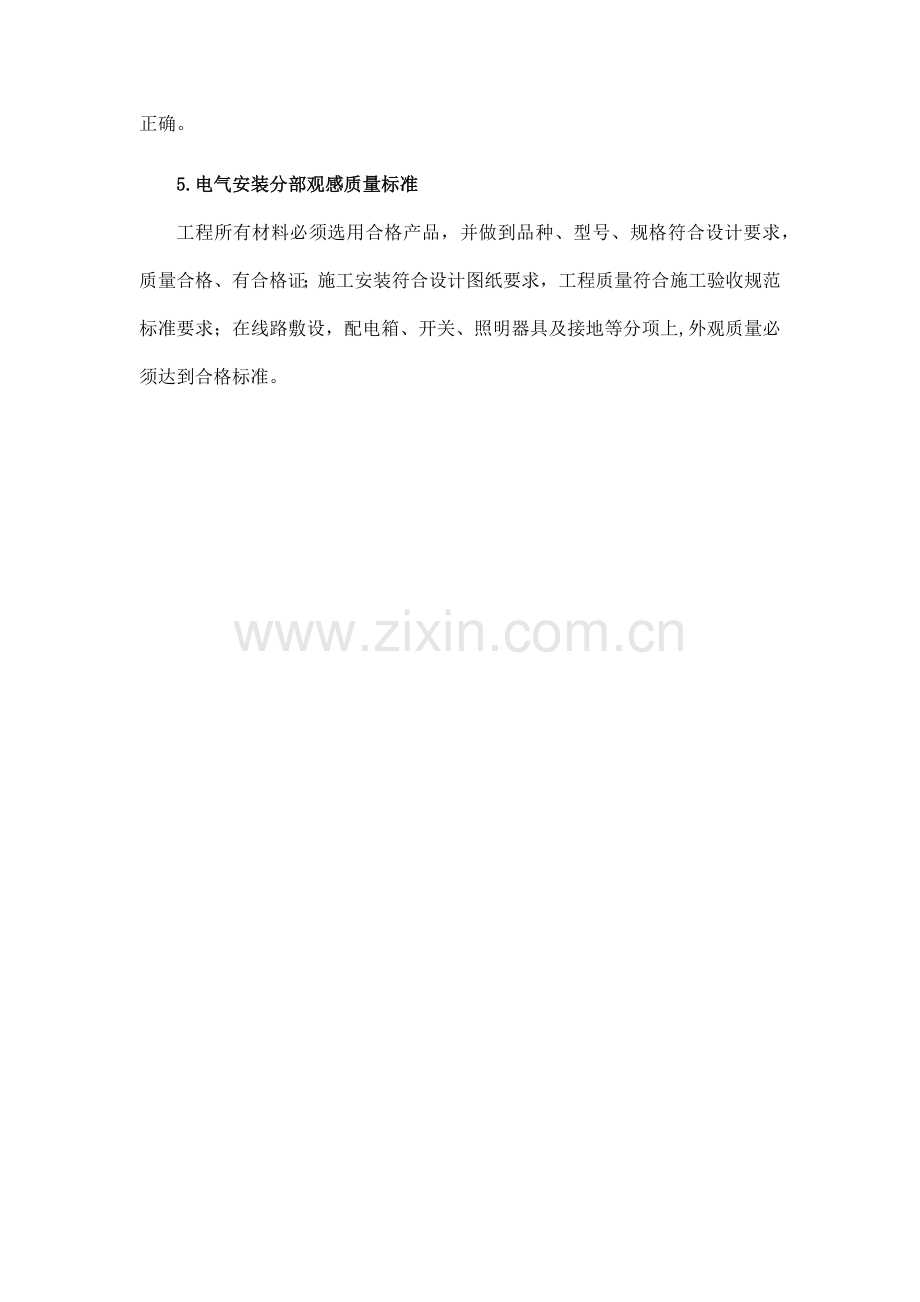

5.电气安装分部观感质量标准
工程所有材料必须选用合格产品，并做到品种、型号、规格符合设计要求，质量合格、有合格证；施工安装符合设计图纸要求，工程质量符合施工验收规范标准要求；在线路敷设，配电箱、开关、照明器具及接地等分项上,外观质量必须达到合格标准。
