高压电力设备在线监测技术-第5章-电力电缆在线监测与诊断.ppt

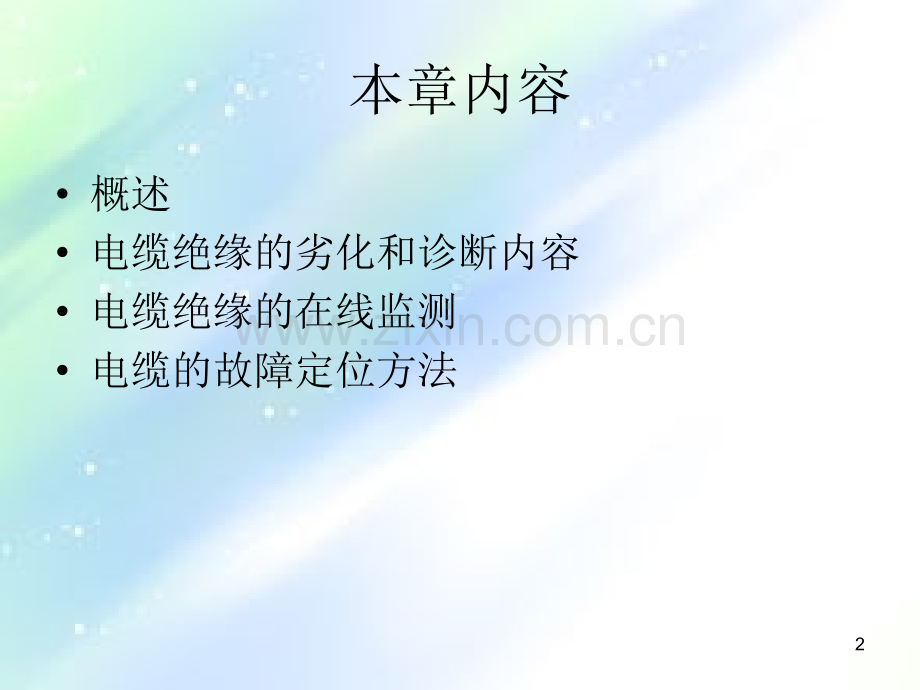

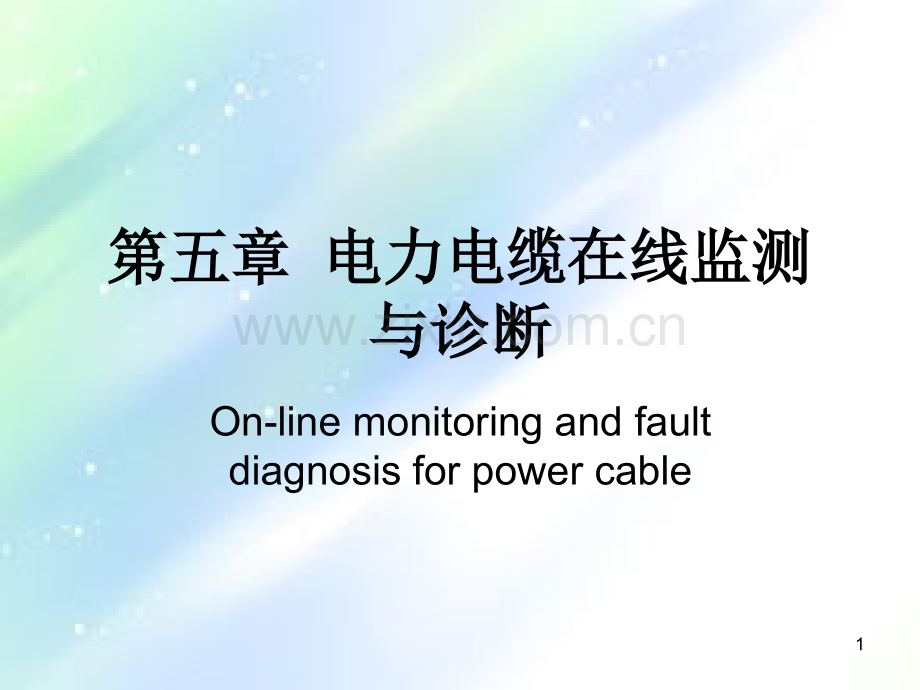

第第五五章章 电力电缆在线电力电缆在线监测监测与诊断与诊断On-linemonitoringandfaultdiagnosisforpowercable1本章内容概述电缆绝缘的劣化和诊断内容电缆绝缘的在线监测电缆的故障定位方法25.1概述3 3什么是电力电缆？架空线电力电缆电力传输通道4为什么使用电缆？输电通道小不受环境污染影响可靠性高对人身及周围环境干扰小特殊应用环境使用电缆的优点5制造工艺复杂造价高施工维修麻烦使用电缆的缺点6电力电缆发展简史7电力电缆的使用至今已有百余年历史。1879年爱迪生首次使用电缆实现地下输电。1911年德国敷设60kV高压电缆。1913年霍希施泰特研制成分相屏蔽电缆。1981年研制成1000kV的特高压电力电缆。8XLPE电缆结构简单无敷设落差限制安装维护方便1952年：发明XLPE材料1957年：GE制成XLPE电缆50年代末：第一代工艺|湿法交联70年代末：第二代工艺|干式交联80年代中后期：第三代工艺|净化材料,自动控制9电缆的种类油纸绝缘电缆气体绝缘电缆塑料绝缘电缆10聚氯乙烯电缆聚乙烯电缆XLPE（交联聚乙烯电缆）塑料绝缘电缆铜量铜量/1000t/1000t50501001001501506666707074747878828286861 12 23 31.1.电力电缆合计电力电缆合计2.XLPE2.XLPE电缆电缆3.3.油纸电缆油纸电缆11交联聚乙烯交联聚乙烯电缆电缆 XLPE，cross linked polyethylene 30余年历史 性能优良、工艺简单、安装方便 得到广泛应用12XLIE电缆的基本结构13交联聚乙烯绝缘电缆结构示意图交联聚乙烯绝缘电缆结构示意图1、导体2、导体屏蔽3、交联聚乙烯绝缘4、绝缘屏蔽5、金属屏蔽6、填充7、内衬层8、铠装层9、外护套141.导电线芯：高导电率材料，绞线承圆形或扇形截面。2.绝缘层：高电阻率材料，tg、低而电气强度Eb高的油浸纸、橡皮或塑料。3.密封护套：保护绝缘线芯免受机械、水分、化学等的损伤，有时外部还有保护覆盖层。4.半导体层的作用：均匀电场，它可以克服电晕及游离放电，使芯线与绝缘层之间有良好的过渡。1516电缆敷设情况电压等级/kV电缆总长度/kmXLPE电缆所占比例/%1073,66498.23511,56995.3110(66)05,30390.7220(330)00,52857.950000,05642.717电缆故障率按电压等级18电缆故障率按运行时间19编号电缆故障原因比例A外力破坏外力破坏58%B附件制造质量缺陷27%C敷设施工质量缺陷12%D电缆本体质量缺陷3%电缆故障原因5.2电缆绝缘的劣化和诊断内容20水树枝劣化的监测方法：DetectionofbridgedwatertreeOn-linediagnosticmethodsDetectionofun-bridgedwatertreeOff-linediagnosticmethods交联聚乙烯电缆的寿命额定额定电压电压电压寿命极电压寿命极限限劣化劣化条件条件3-6kVrmsRated highest voltage+a few years after bridged water tree initiation11kVrmsAfter bridged water tree initiation(1 year or more?)more than 22kVrmsImmediately after or before bridged water tree initiationBDVofcablewithbridgedWT电压寿命极限BridgedwatertreeUn-bridgedwatertreeBDV;10-20kVElectricaltreeInsulationlayerInsulationlayer21根据现场运行经验，水树枝劣化特性如下：（l）仅发生在6kV以上的高压交联聚乙烯电缆中。（2）从投运到破坏的时间需要数年至十几年，大多数在10年以上。（3）贯通绝缘体的水树枝状劣化，大部分能维持正常工作电压以上的电压值，只有在发生脉冲电压等异常电压时才产生破坏。（4）环境温度高时，劣化进程加快。因此对电力电缆绝缘本体进行故障监测是可行的，也是必要的。5.3电缆绝缘的在线监测22 离线方法 直流法 工频法 低频法 综合判断法电力电缆监测和诊断方法电力电缆监测和诊断方法23对已运行油纸电力电缆的试验项目24XLPE预试时不宜用直流耐压运行后常有（电、水）树枝生成直流耐压时沿树枝有电荷注入XLPE电阻率极高，短路时电荷放不完再加交流时电场畸变，更易击穿25XLPE几种停电预试方案用超低频0.1Hz测tan及耐压用交流（串联谐振）测tan及耐压用振荡波试验耐压测回复电压测极化去极化电流测损耗电流中的谐波分量26回复电压的测量方法27回复电压实例28Tettex546229极化去极化电流测量原理30极化去极化电流典型曲线31PDC-ANALYSER-1MOD32绝缘连接盒两侧接成差分法以测量局放33一种电缆检测系统34水树枝检测方法对象对象测量条件测量条件方法方法实用情况实用情况针对形成桥的针对形成桥的水树枝水树枝离线离线直流泄漏电流法直流泄漏电流法DC leakage current under DC high voltage application is measured.实际采用实际采用在线在线直流成分法直流成分法DC component current in service is measured.直流叠加法直流叠加法DC component current when low DC voltage is superimposed on rated voltage is measured.交流叠加法交流叠加法1Hz current when low voltage of 2f+1 Hz is superimposed on rated voltage(f)is measured.低频叠加法低频叠加法7.5Hz loss current when low 7.5Hz voltage is superimposed on rated voltage is measured.针对未形成桥针对未形成桥的水树枝的水树枝离线离线残余电荷法残余电荷法Residual charge after DC voltage application is measured.研究中研究中损耗电流法损耗电流法Harmonic component current in loss current is measured.试用中试用中DCleakageACsuperpositionLFsuperpositionDCsuperpositionDCcomponent针对形成桥路的水树枝探测效果:35直流泄漏电流试验线路cableguardelectrodeterminalDCpowersupply(buttery)recorder判断标准状态良好状态良好损坏或值得注意损坏或值得注意泄漏电流值泄漏电流值0.1A0.1-1A 1A电流波形电流波形-NormalPI(=I1/I10)1Existence of kick-36直流泄漏电流(A)Un-bridgedwatertreeBridgedwatertreeAppliedstress;1kV/mm0.0010.010.11Accumulationprobability(%)10205090OnebridgedwatertreecanpasstheDCleakagecurrentofabout0.1A.Un-bridgedwatertreescanhardlypasstheDCleakagecurrent.直流泄漏电流37直流法直流法 直流成分电流监测 直流叠加法 直流电桥法38直流直流成分法成分法机理机理 电缆中存在水树时，类似尖板电极具有整流作用。因此在工作电压下，电缆绝缘中将流过微小的直流电流。根据这一电流的数值，既可判断电缆中水树的发展状况。直流成分电流监测39 TR 配电变压器 GPT 接地保护用 电压互感器 M 直流微电流 检测装置 (nA级)回路中流通微弱的直流成分电流直流直流成分电流监测原理接线成分电流监测原理接线直流成分电流监测40 微电流测量装置 微电流测量仪 低通滤波器 衰减交流成分、检出直流成分 接地保护装置 保证试验人员和装置的安全直流成分电流监测41直流成分电流监测6 kV XLPE电缆交流击穿电压与电缆交流击穿电压与直流分量的关系直流分量的关系42判断规则 直流成分电流 小于1 nA 绝缘良好 大于100 nA 绝缘不良 介于两者间 加强监测直流成分电流监测43护层与地之间有化学电势Es直流成分电流监测44 护层与电缆绝缘护层的绝缘电阻下降 M中将流过杂散电流 通常Es不超过 0.5 V 当护层绝缘电阻小于200500 M 杂散电流将影响诊断的可靠性45直流法 直流叠加法 借助电抗器将直流电压在线叠加于电缆绝缘测量直流叠加电流。46 防止影响GPT二次输出电压 直流电压不能很高，约1050 V 直流电压不高 电缆绝缘处于交流高压作用下 真实反映绝缘的实际状况直流叠加法47 6 kV XLPE电缆 直流叠加电流 与 水树长度 的关系直流叠加法48 保证安全 L、C 调谐于50 Hz 杂散电流Es的影响 正、反向 叠加直流 电压消除直流叠加法49判断规则 测得绝缘电阻 大于1000 M 绝缘良好 小于10 M 绝缘不良 介于两者间 加强监测试验证明：用直流叠加法测得的绝缘电阻与停电后加直流高压时的测试结果很相近。直流叠加法50Testcircuit直流重畳法絶縁抵抗（M）直流漏電流法絶縁抵抗（M）DCpowersupplyMeasuringequipmentcableDC5-50Vissuperimposedonthehighvoltageinservice.DCcomponentinleakagecurrentismeasured.ResistancemeasuredbyDCsuperpositionmethod(M)ResistancemeasuredbyDCleakagecurrent(M)RelationshipbetweenDCsuperpositionmethodandDCleakagecurrent.DCSuperpositionMethodDCleakagecurrentishighlysensitivity.51時間絶縁抵抗（M）時間絶縁抵抗（M）Resistance(M)Resistance(M)TimeTimeTimechangeofDCsuperpositioncurrentProblemThismethodtendstobeinfluencedbythestraycurrentorcorruptionoftheterminal.Measuredvaluewillchangewithmeasurementtimeorhumidityverymuch.Thetrendmanagementbyon-linediagnosisisrequired.DCSuperpositionMethod52直流法 直流电桥法 测量电缆绝缘电阻的电桥接线53 电桥平衡 Rx=(E1-V4)R2/V4 设E1为20 V，V4为1 mV，R2为50 M Rx最大可测到100 000 M 防止直流电压对GPT的有害影响直流电桥法54 Es影响的消除 调节R4及E0 V0指示为零 其他设备的绝缘电阻与R3并联 R3之值并不参与计算 其他设备的绝缘电阻不影响测量结果直流电桥法55 加于电缆的电压信号(通过电压互感器取出)流过绝缘的电流信号(通过电流互感器取出)通过数字化测量装置 电缆绝缘的tg工频工频法法 介损介损因数法因数法56什么是介质损耗角(tan)?time/sec010电压电流 =介质损耗角tan =有功功率 无功功率57受潮对tan的影响58温度对tan的影响59 6 kV XLPE电缆交流击穿电压与在线测得 tg 间的关系60 统计分析表明 tg大于1%绝缘不良61 如果满足以下条件，电缆状态正常:tan(2U0)1.2andtan(2Uo)-tan(Uo)0.6如果发生以下情况，则电缆处于故障状态(须立即更换）:tan(2Uo)2.2ortan (2Uo)-tan(Uo)1.0对于XLPE电缆这一标准是非常重要的。XLPEXLPE的的 tantan 标准标准62工频法 局部放电法 试验分析证明 绝缘中的电树枝达到0.5 mm时 局部放电量约100 pC 由-q、-n、q-n、或-q-n谱图 判断电缆状态 放电相位，q 放电量，n 重复率63 偏斜度s 在4个象限中 的分布 预测树枝的 延伸发展情况 P点进入第3象限 绝缘进入危险状态64 水树 流经电缆绝缘 的电流也含有 低频成分 根据频谱分析 频率在10 Hz,特别在3 Hz以下.低频法低频成分法65 在电缆接地线中串接入测量装置 由测得的低频电流诊断绝缘 低频电流也是纳安级 对测量装置要求较高66低频法 低频叠加法 避免直流微电流测量上的困难 将7.5 Hz、20 V的低频电压 在线叠加于电缆 在电缆接地线中串接入测量装置 绝缘电阻值67 低频叠加法6 kV电缆绝缘电阻与工频击穿电压的关系68判断规则 绝缘电阻大于1 000 M 性能良好 绝缘电阻小于1 000 M 性能下降 绝缘电阻小于400 M 电缆应立即更换69综合判断法综合判断法 绝缘状态与特性参数间的统计分散性 仅用一种方法诊断绝缘 漏判和错判的可能 采用几种方法，互相配合进行复合诊断 可提高诊断的正确性 采用包含直流叠加法、tg法和局部放电法的复合诊断 诊断的准确率高达95%以上70电缆故障的演变电缆故障的演变 早期电缆本体故障为主 近期电缆负荷过载性故障较多 目前电缆附件故障已成为重要故障原因。电缆终端或中间接头出现放电点电缆终端或中间接头出现过热点电缆外护层绝缘不良导致的环流故障71对电缆在线监测技术的要求对电缆在线监测技术的要求 实时报警 故障精确定位 综合监测（温度、烟雾、放电等）72Amongon-linediagnosticmethods,thedetectionsensitivitytobridgedwatertreeishigh.Thismethodisstronginanoise.Highvoltageworkisunnecessary.ACSuperpositionMethodNoDC leakage current(A)AC superposition method(nA)adjust5kV10kV16kV10.010.020.0014.48X20.020.74-6.34X30.000.000.008.37OK40.403.10-17.79OK50.0210.5-76.72OK60.010.030.002.84OK70.000.020.006.43OK80.010.030.0021.30X90.010.190.2156.80OK100.102.80-34.13OK110.000.060.0727.79X120.3010.50.2517.62Ok130.000.000.003.03OK140.000.000.004.17OK150.000.000.0032.54X160.000.000.007.78OK170.000.000.002.71OK180.000.000.003.06OK190.000.000.001.19OK200.000.000.003.88OK21-0.8514.57OKOn-sitemeasurementresultsMeasuringequipmentsMeasuringtime;20min.Weight;40kgPowersupply;50/60Hz100V73LossCurrentMethodHVCurrentwhichflowsonacable(Losscurrent)(Capacitycurrent)TestcircuitOnlythewaveformforlosscurrentisobservedbycomparingacurrentphasewithavoltagephase.ThepeakvalueI3andphasedifferenceangle3tothebasicwaveofthe3rdharmonicscurrentwaveareusedasanindexofadegradationjudging.74Theaclosscurrentwaveisdistortedbywatertree.(Theoccurrenceofharmonics)Harmoniccurrentchangesaccordingtothegrowthofwatertree.(I3:smalllarge,3:0)Thelevelofwatertreedeteriorationisjudgedbyharmonic.ShortWT3：small3：LargeBDV:HighLongWT3：Large3：SmallBDV:LowLossCurrentMethodNondegradationRelationshipbetweenwatertreedegradationandlosscurrentwaveform75LossCurrentMethodResultofdiagnosisusingremovedcablesResult of diagnosisGoodDefectThe degree of degradation(Breakdown voltage)Small(100kV)46 samples(Correct)4 samples(Failure)Large(100kV)0 samples(Failure)3 samples(correct)Rateofcorrectanswers:92%Thepoorcableisnotjudgedtobegood.(Thebreakdowninserviceafterdiagnosisisavoidable.)76cableDCpowersupplyRACpowersupplyLPFOutputSignalcableDCpowersupplyRACpowersupplyLPFOutputSignalCableDCpowersupplyRACpowersupplyLPFOutputSignalResidualChargeMethodTestcircuitResidualchargesignal1.ApplicationofDCpre-stressvoltage（）Chargeisaccumulatedintheinsulationlayerincludingwatertree.2.Short-circuiting(Earth)（）Accumulatedchargeintheinsulationlayerisdischarged,buttrappedchargeinwatertreeregionisnotreleased.(Theexistenceofresidualcharge)3.ApplicationinstepsofACvoltage（）Trappedchargeisreleasedfromwatertreeregion.DCcomponentcurrentbyresidualchargeismeasured.(DCcomponentcurrent)DCcurrentProcedureofmeasurement77Thehighestvoltagevaluethatresidualchargeisdetectedisusedastheindextoestimatethedegreeofwatertreedeterioration.ResidualChargeMethodProcedureofvoltageapplicationReleaseofresidualchargeTrappedchargeinlongwatertree(heavydeterioratedwatertreeregion)requiresahighervoltageapplicationtobereleased.78ResidualChargeMethodSampleSampleMeasurementresultsofresidualchargeRelationshipbetweenErandEBDMax.releasedstressofresidualcharge,Er(kV/mm)ACbreakdownstress,EBD(kV/mm)ACappliedvoltage(kV)ACappliedvoltage(kV)Residualcharge(nC)Residualcharge(nC)EBDdecreasesalongwiththeincreasesinEr.79ResidualChargeMethodSchematicdiagramOn-siteexaminationDiagnosisisautomaticallyperformedbyPC.DiagnosticresultisdisplayedonPCforashorttime.Totalweight;4tonorlessMax.load;1.4FPowersource;200V/100V,10kVAorless80ComparisonofOn-lineDiagnosisandOff-lineDiagnosisDiagnosis technologyDetection purposeFeatureOn-lineAbnormalities of equipmentInformation for the scram of equipmentTrend management is possible.It is easy to be influenced of a noise.Initial cost:more expensive Running cost:cheaperAged degradation of equipmentInformation for planned replacementInitial cost:cheaper Running cost:more expensiveOff-line81EffectiveExampleofOn-lineDiagnosisOn-linedegradationdiagnosisofaXLPEcableDatachangeswithmeasurementtimealot.Inthecaseoffixeddiagnosis,anincorrectjudgingmaybecarriedout.(Measurementdataneedstobetrendmanaged.)時間絶縁抵抗（M）Resistance(M)Time時間絶縁抵抗（M）Resistance(M)Time82一些新型方法分布式光纤温度传感器基于Faraday效应的光磁场传感器0.1Hz超低频余弦波耐压试验高压电缆局部放电故障定位使用噪声减轻系统进行电缆局部放电的故障定位技术83DTS安装 DTS原理230kV电缆表面温度848586Layoutoflaboratorytestsystem实验室测试6.6kV/LVtransformers(1MVAx2)Cablesundertest(Maximumcurrent2kA)Threephase0-230Vvariac(75kVA)400V,100Asupply876.6kV/LVTransformersCablesintrenchThermocouplesThermocoupleoncablesurfaceandcoreThe3600paperlesstemperaturerecorder88应用热点定位LocatedhotspotandsiteconditionsLayoutofcircuitinstallationS=0.15mS=0.15mnativesoilconcreteslabbackfill500MVAcircuitDTSgroundH=1.5mH=1.0m250MVAcircuitS=0.2m S=0.2m895.Conclusion应用II电缆负荷预测Withtheoptimisedsoilparameters,thecableratingundervariousemergencyloadconditionscouldbereadilypredicated:whenthecablesaresubjectedtothe120%,150%and200%nominatedloadingcurrent(1255A),thecircuitcantake120%ofemergencyloadfor26.8hours,150%for8.09hoursand200%foraround2.77hours.Predicatedconductortemperatureunderdifferentoverloadconditions5.4电缆的故障定位方法90XLPE交联电缆离线测试系统局放测试加压过程92振荡交流电压法 DAC Process Control Unit Data Storage PD AnalysisDielectric losses estimationHV SourceHV Solid-State SwitchInductorTest Object:Power CableHV DividerPD Coupling CapacitorPD detectorCcLSProcess Control Unit Data Storage PD AnalysisDielectric losses estimationHV SourceHV Solid-State SwitchInductorTest Object:Power CableHV DividerPD Coupling CapacitorPD detectorEmbedded PC Data Storage PD AnalysisDielectric losses estimationHV SourceHV Solid-State SwitchInductorHV DividerPD Coupling Capacitoradaptive PD detectorCcLS200 MHz AD Converter Test Object:power cable频率范围：50500Hz93连续交流和振荡波法的局放参数很相似PDIV of several PD faults at 50 Hz AC and 600 Hz DAC 94新型振荡波测试系统OWTS M 28 28 kV peak voltageOWTS M 60 60 kV peak voltage Thank youThank you95
