室内分布小区覆盖技术交流.pptx

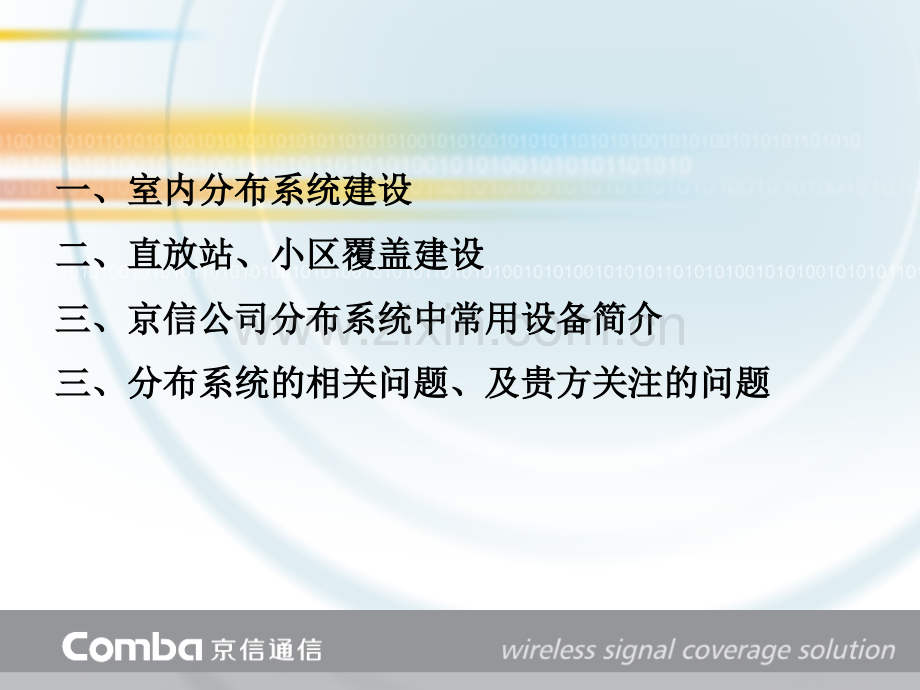

一、室内分布系统建设一、室内分布系统建设二、直放站、小区覆盖建设二、直放站、小区覆盖建设三、京信公司分布系统中常用设备简介三、京信公司分布系统中常用设备简介三、分布系统的相关问题、及贵方关注的问题三、分布系统的相关问题、及贵方关注的问题一、室内分布系统建设一、室内分布系统建设建设分布系统的必要性室内分布系统的基本原理室内分布系统构成室内分布系统勘测设计方法中继系统对网络参数的影响室内信号衰落的环境因素隔墙的阻挡（520dB）楼层的阻挡（20dB以上）家具等其它障碍物的阻挡（215dB）当前电磁环境高层建筑（20层以上）“孤岛效应”信号衰落严重，形成通信盲区。“乒乓效应”信号强度理想，但切换频繁，通话困难。室内信号的容量因素人流量密集的区域（大型商场、会议中心等），移动用户密度大，室外大网无法满足话务量要求用户数量多，无线信道发生拥塞话务量吸收不足室内信号分布系统概述室内信号分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功方法为上述问题的解决提供了较好的解决方案原理：通过室内天线将基站信号均匀分布到室内各处，保证室内有理想的信号覆盖在各地移动通信运营商中得到了广泛的应用室内信号分布系统的作用克服建筑屏蔽，填补建筑物内的盲区，改善网络指标，扩充网络容量解决高层建筑信号干扰吸纳话务量，增加话费收入抢占资源，加强竞争室内分布系统的组成室内分布系统一般由信源和天馈分布系统二部分组成解决室内覆盖的基本方法信源的接入方式：微蜂窝基站接入宏蜂窝基站接入无线接入选取周围基站小区的信号信源的选择（一）信源：微蜂窝或基站特点：可增加信道容量可利用信源功率可设置优先级，若有专用频点，可降低覆盖场强信源的选择（二）信源：直放站放大宏蜂窝信号特点：不占用传输路由对于小型室内覆盖可快速完成不同信源方式的比较天馈分布系统分布系统的结构：无源天馈分布系统 通过无源器件和天线、馈线分配信号有源天馈分布系统 通过有源器件和天馈线分配信号光纤信号分布系统 通过光纤来分配信号，用于大型和分散地区的覆盖室内信号分布系统比较COMBA TELECOM SYSTEMS解决室内覆盖的射频信号分布系统一般方案壁挂天线BTSR-9110AC基站接入耦合器干线放大器耦合器二功分器RD-52NP-C0吸顶天线RC-5PJ/PK/NK-XXC或M-4000B/M-4180B壁挂天线吸顶天线二功分器二功分器耦合器耦合器吸顶天线室内信号分布系统的勘测设计方法覆盖要求确认覆盖要求确认要求了解覆盖区当前覆盖现状及客户要求，确认覆盖区域及覆盖需解决的问题（盲区覆盖、吸纳话务、孤岛效应和乒乓效应）。室内信号分布系统的勘测设计方法覆盖要求勘测内容覆盖要求勘测内容盲区范围及当前最大电平值；相邻小区载频号、电平值。乒乓效应区域及该区域能解出BSIC的载频最大电平值；相邻小区载频号、电平值。孤岛效应及当前最大电平值；相邻小区载频号、电平值。室内信号分布系统的勘测设计方法覆盖系统确认覆盖系统确认根据覆盖要求，确定具体的覆盖系统模式。无源射频分布系统：中小范围盲区覆盖、乒乓效应或中小范围孤岛效应。干线放大器加无源射频分布系统：中等以上范围盲区覆盖、乒乓效应或中等以上范围孤岛效应。室内信号分布系统的勘测设计方法覆盖系统确认覆盖系统确认光纤室内信号分布系统：适用于解决大范围盲区覆盖、吸纳话务量、抑制乒乓效应和孤岛效应；特别适合于多系统信号传输。室内信号分布系统的勘测设计方法分布方式确认分布方式确认根据覆盖区域特点，将整个覆盖区域分为多个典型覆盖区域或特殊覆盖区域，通过模拟测试确定这些区域天线的分布位置、天线口应馈功率。室内信号分布系统的勘测设计方法其他工作内容其他工作内容设备安装位置、电源和接地位置。天线详细安装位置和走线路由确认。相关图纸。二、直放站、小区覆盖建设l直放站应用原则l直放站工程参数l小区覆盖综合解决方案l直放站应用原则总体原则，在不影响现有网络质量的情况下合理地使用；保证服务小区的信号起主导作用，施主天线宜采用高增益、水平方向为窄波束的天线；防止自激；控制上行噪声，在满足覆盖的前提下，尽量降低上行增益，以控制上行噪声增量不影响基站的正常工作性能；建立应有的直放站监控系统；因地制宜，选择合适的直放站，以求达到低成本；l直放站工程参数下行输入功率Prep-in下行上行增益Grep上行下行输出功率Prep下行下行增益Grep下行直放站隔离度下行输入功率Prep-in下行下行输入功率的选取要结合覆盖区域所需要的设备的下行增益和输出功率确定上行增益Grep上行上行增益的设定原则：在保证不干扰基站的前提下，尽量使上下行覆盖达到平衡下行输出功率Prep下行以设计为依据，达到覆盖要求为目的。但输出功率的设计要与所选小区的载波数相联系下行增益Grep下行下行增益的确定与直放站的输入功率和输出功率相关直放站隔离度原则：隔离度大于直放站工作增益1015dB隔 离 度：I=F/BD+LW+F/BP+LP 空间传播损耗：（D为两天线间距离，单位为km）收发隔离要求：ERP-I ERP-PRX施主天线前后比F/BD覆盖天线前后比F/BP建建 筑筑 物物ERPPRX障碍物损耗障碍物损耗LW隔离度的测试1.在覆盖天线馈入一个不用信道的信号PT，通常将PT电平调为0dBm2.然后用综合测试仪测量施主天线接收下来的信号电平PR 隔离度 I=PT-PR 放大器正常工作的条件：G（放大器增益）I（隔离度）ERPPRX障碍物损耗障碍物损耗LWPRPTGP增加隔离度改善自激的几种方式：1、增加收发天线间的水平距离或采用垂直隔离2、增加收发天线的前后比3、增加收发天线间的建筑物阻挡4、降低主机工作增益l小区覆盖解决方案解决方案解决方案1：无线直放机无线直放机+干放干放 射频室外天线分布（+室内分布）方式覆盖，覆盖特点：要考虑隔离度有效解决了小区内覆盖场强分布均匀，覆盖效果好对小区外的网络影响较小天线安装位置有利于3G网络的覆盖解决方案解决方案2：一点对多点移频转发室外分布系统(+室内分布方式)覆盖特点：隔离度好，网络质量稳定施工方便，工期短，人为干扰较小有效解决了小区内覆盖，场强分布均匀，覆盖效果好大网的优化调整对小区覆盖影响较小，微蜂窝+光纤直放站射频室外天线分布(+室内分布方式)覆盖解决方案解决方案3：覆盖特点：有效解决长距离传输，损耗小，施工方便网络质量稳定可靠有效解决了小区内覆盖，场强分布均匀，通话质量好增加容量，便于扩容有利于兼容3G网络的覆盖需传输资源解决方案解决方案4：微蜂窝+高增益干放 射频室外天线分布(+室内分布方式)覆盖覆盖特点：网络质量稳定可靠有效解决了小区内覆盖，场强分布均匀，通话质量好增加容量，扩容方便有利于3G网络的覆盖需传输资源解决方案解决方案5：无线直放机无线直放机+大功率干放大功率干放 射频室外天线分布(+室内分布方式)覆盖覆盖特点：对隔离度要求较高有效解决了小区内覆盖，场强分布均匀，覆盖效果好对小区外的网络无影响天线安装位置和覆盖方式有利于3G网络的覆盖无需传输不增加容量，不利于扩容解决方案解决方案6：光纤直放站射频室外天线分布(+室内分布方式)覆盖覆盖特点：有效解决长距离传输，损耗小，施工方便网络质量稳定可靠有效解决了小区内覆盖，场强分布均匀，通话质量好增加容量，便于扩容有利于兼容3G网络的覆盖需要光缆传输资源一、信源的引入方式：1、移频方式 2、无线方式 3、微蜂窝引入方式 4、直接耦合宏基站信源 5、光纤直放站引入二、分布方式 1、射频室外分布方式 2、移频转发一点对多点方式 3、射频室内分布方式 4、室外光纤直放站综合分布系统综上所述小区覆盖解决方案的要点综上所述小区覆盖解决方案的要点三、分布系统中常用设备简介l常用有源设备l常用天线l不同类型馈线损耗常用有源设备1、干线放大器类、干线放大器类低增益类：低增益类：M-4000A-C1(1W)，M-4000A-C1(2W)，M-4000B-C1(5W)M-4000B-C1(10W)，M-4180B-C1(1W)，M-4180B-C1(2W)，M-4180B-C1(5W)，M-4180B-C1(10W)高增益类：高增益类：M-4000J-C1(5W)，M-4000J-C1(10W），M-4000J-C1(20W)M-4180J-C1(5W)，M-4180J-C1(10W)，M-4180J-C1(20W)2、直放站类、直放站类同频类：同频类：R-9110AC-（5、10、20W）、R-9110AC1、RS-2110B-C2、RS-2110AR-9122AC、R-9110AS、R-1822AC、R-1810AC-（5、10W）RS-2180B-（1、2W）移频类：移频类：S-9180（T）-LD/LW、S-9180（T）-R（5、10、20w）S-9180-LD/LW、S-9180-R（5、10、20w）光纤类：光纤类：RA-1000AW-（10、20W）常用天线常用天线室内天线类：室内天线类：室内全向天线、室内定向吸顶天线、室内壁挂天线、八木天线、对数周期天线、室外天线类：室外天线类：抛物面天线、定向板状天线、美化天线系列馈线馈线100m100m衰耗对照下表：衰耗对照下表：900MHz2000MHz2400MHz8D馈线14.0dB约23dB约26dB超柔馈线11.1dB约18dB约21dB1/2馈线6.9dB10.7dB12.1dB7/8馈线3.9dB6.1dB7.0dB三、分布系统的相关问题、及贵方关注的问题三、分布系统的相关问题、及贵方关注的问题l高层电梯分区覆盖原则：增加电梯重叠覆盖区域，以满足有足够的时间切换l高层信号较为杂乱的解决方法高层信号较为杂乱的解决方法答：室内微蜂窝：增加室内天线，保证室内微蜂窝信号处于主导地位小区覆盖：建议通过增加室内天线来改善室内覆盖效果、避免采用室外天线对楼宇的高层进行覆盖l关于泄漏和边缘场强关于泄漏和边缘场强答：微蜂窝泄漏造成的掉话主要是由于室内小区和室外小区未做好切换关系，当进出楼宇时容易发生掉话，这种掉话可以通过改变网络参数来进行调整；对于3G室内分布系统而言，衡量泄漏的标准不应该以具体的场强为基准（即Ec或是RSSI等），而应该以室内外场强的绝对值作为参考的标准（Ec/Io)；对于容易泄漏的区域，采用“多天线低功率”的覆盖方式，可以通过使用方向性较强的定向天线或利用楼宇内的建筑物阻挡来减少泄漏。联通联通CDMA的建网经验的建网经验 对上行噪声电平的规定：-120dBm，实际环境应为-113dBm/1.23MHz。后果：人为造成上、下行不平衡，导致手机发射功率偏大。WCDMA为-108dBm/3.84MHz 曾经出现的问题曾经出现的问题 后果：室内覆盖边缘电平太低，Ec/Io较差；在室内占用室外信号，人为造成污染。WCDMA泄漏指标的规定：Ec/Io 小于-15dB。m对泄漏指标的规定：-95dBm直放站功率等同于实际载波功率，实际应留有一定的余量。后果：当业务量加大时，直放站输出趋于饱和。WCDMA应留的余量更大。q联通室内覆盖的经验介绍联通室内覆盖的经验介绍对直放站指标的规定对直放站指标的规定Ec=2wcch=2wtch=16w最大发射功最大发射功率率=20wEc=2wcch=2w空载发射功空载发射功率率=4w直放站施主天线架设过高，将导频污染的信号引入室内。后果：整个室内覆盖区域均存在导频污染，即影响了室内通话，又干扰了全网容量。降低天线高度，更换水平波瓣小的天线 q联通室内覆盖的经验介绍联通室内覆盖的经验介绍导频污染导频污染qSKT建网的经验介绍建网的经验介绍SKT的网络质量特别好，体现在网络覆盖好。软切换比例小。Ec/Io值高，导频污染少。手机的发射功率低，环保且手机电池的耗电量小 。接入时间快。SKT的网络性能现状的网络性能现状 qSKT建网的经验介绍建网的经验介绍直放站数量全国10.51万个，其中光纤直放站5100个，大部分用于室外覆盖（仅约80个用于室内）；射频直放站10万个，其中1600个为大功率射频直放站。大量采用直放站大量采用直放站qSKT建网的经验介绍建网的经验介绍SKT站距规划都比较大，汉城密集城区平均站距1-1.5Km，最小不低于500米。目的是把BTS间的干扰降低到最小。由此产生的阴影地区即RF环境不良的地区，尽量避免新增BTS而利用光直放站，所以软切换比例较小，导频污染比较少。站距大站距大 qSKT建网的经验介绍建网的经验介绍为了应对话务量的增加，迅速增设FA，以便分担话务量，同时尽量使BTS间的间隔不要过分的小。使用多载波使用多载波qSKT建网的经验介绍建网的经验介绍大量使用小功率直放站解决室内覆盖。对于高层深度覆盖，SKT不仅是走廊包括室内也安装天线，为的是防止外部信号进入。为了应对窗边外部信号进入的情况，持续对与切换相关的参数进行优化。对于大型住宅区，若公寓住宅区不能安装基站，则在区内安装光直放站来确保服务质量。对个别无安装条件但投诉严重住户安装超小型直放站。投资、优化重点放在室内投资、优化重点放在室内 qSKT建网的经验介绍建网的经验介绍SKT直放站虽然用得很多，但是由于科学使用，所以对基站的影响不是很大。其具体做法如下：尽量少用大功率射频直放站。一个基站挂多个直放站时，提倡使用同一个厂家的设备，避免调整时缺乏配合影响网络质量。直放站带干放时尽量使用同一厂家设备（直放站和干放使用同一厂家设备），避免出现扯皮现象。合理控制厂商数量，以保证直放站的质量。直放站的使用直放站的使用 l对于由于设备原因造成的对于由于设备原因造成的IOIIOI、P-BP-B、RQRQ差等问题的差等问题的解决和预防措施解决和预防措施答：IOI表示话音信道空闲模式下接收到的上行噪声强度，对于由于设备原因造成的IOI偏高，我方可以通过调整设备的上行噪声电平来降低IOI；对于P-B，在保证不干扰基站的前提下，调整上下行达到覆盖的平衡；话音质量差主要是由于设备处于饱和工作状态，可以通过调整设备的下行输出功率来改善话音质量差的问题；以上分析基于设备各项工作指标正常。l关于室内分布系统有源设备的监控关于室内分布系统有源设备的监控答：需要增加的设备有答：需要增加的设备有Modem、网线、水晶头、三通、网线、水晶头、三通可监控指标：可监控指标：控制：增益、开关机、输入输出功率告警门限、温度告警门限 监测：功放、电源、输出功率、输入场强、过温、驻波、电源供电 Thanks for your attention!问题！建议！
