山西某工程空冷系统施工组织设计方案.doc

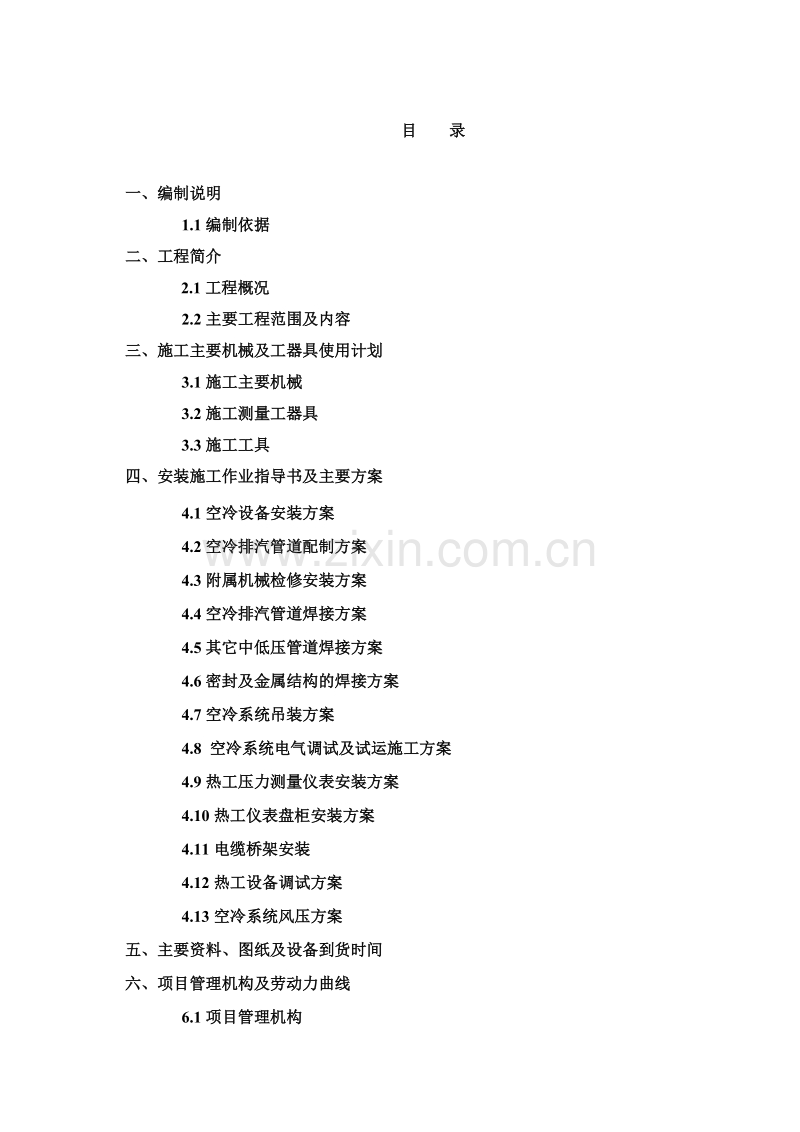

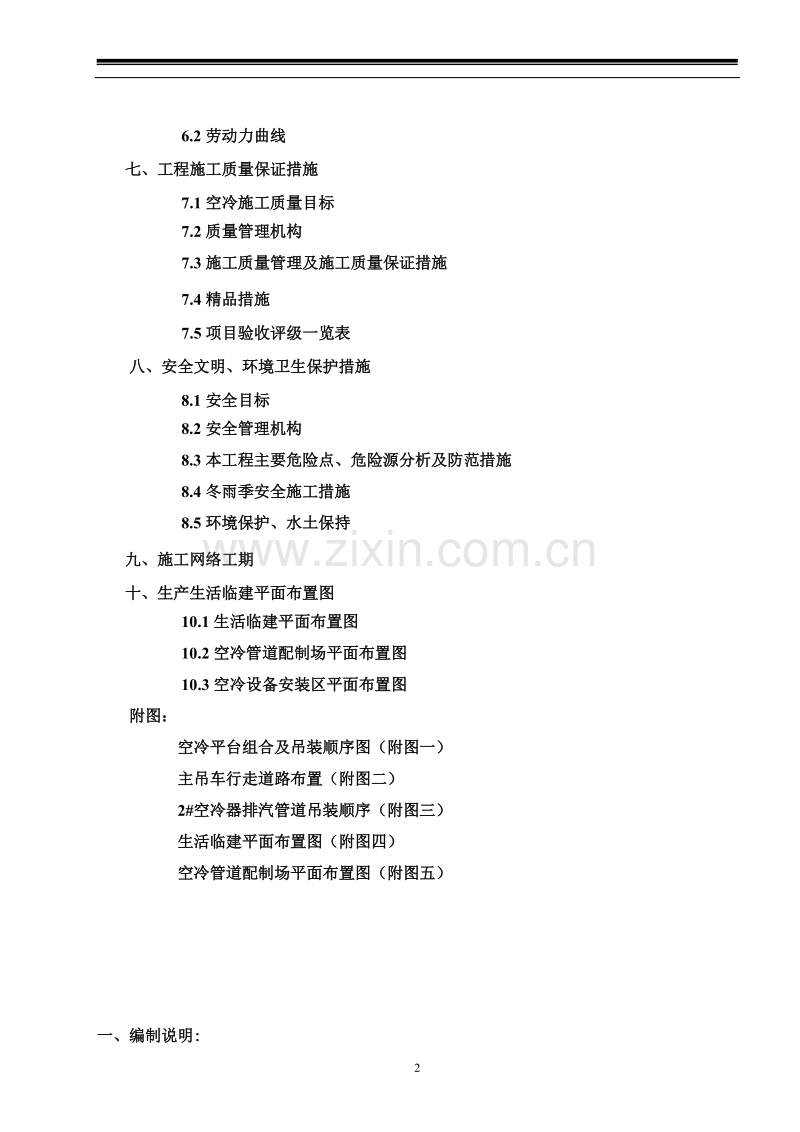

目录一、编制说明1.1编制依据二、工程简介2.1工程概况2.2主要工程范围及内容三、施工主要机械及工器具使用计划3.1施工主要机械3.2施工测量工器具3.3施工工具四、安装施工作业指导书及主要方案4.1空冷设备安装方案4.2空冷排汽管道配制方案4.3附属机械检修安装方案4.4空冷排汽管道焊接方案4.5其它中低压管道焊接方案4.6密封及金属结构的焊接方案4.7空冷系统吊装方案4.8 空冷系统电气调试及试运施工方案4.9热工压力测量仪表安装方案4.10热工仪表盘柜安装方案4.11电缆桥架安装4.12热工设备调试方案4.13空冷系统风压方案五、主要资料、图纸及设备到货时间六、项目管理机构及劳动力曲线6.1项目管理机构6.2劳动力曲线七、工程施工质量保证措施7.1空冷施工质量目标7.2质量管理机构7.3施工质量管理及施工质量保证措施7.4精品措施7.5项目验收评级一览表八、安全文明、环境卫生保护措施8.1安全目标8.2安全管理机构8.3本工程主要危险点、危险源分析及防范措施8.4冬雨季安全施工措施8.5环境保护、水土保持九、施工网络工期十、生产生活临建平面布置图10.1生活临建平面布置图10.2空冷管道配制场平面布置图10.3空冷设备安装区平面布置图附图：空冷平台组合及吊装顺序图（附图一）主吊车行走道路布置（附图二）2#空冷器排汽管道吊装顺序（附图三）生活临建平面布置图（附图四）空冷管道配制场平面布置图（附图五）一、编制说明:为了确保xxxx一期空冷安装工程的施工质量与施工工期，使施工可以顺利进行，特编制本施工组织设计，本施工组织设计主要包括平面布置和临时建筑的布置、结构；施工中的主要施工方案；施工创精品技术措施；施工力能布置；安全文明与环境保护措施等内容。编制过程中对施工技术措施的编制力求准确，同时可指导现场施工。对于空冷安装重大施工项目在施工前将进行细化工作，以使其更具有可行性。1.1编制依据1.1.1 空冷系统招标文件1.1.2 空冷厂家安装指导手册1.1.3设计院施工图纸1.1.4 电力建设施工及验收技术规范管道篇 DL 5031-941.1.5 火电施工质量检验及评定标准汽机 19981.1.6电力建设施工及验收技术规范汽轮机机组篇DL 5011-92 1.1.7火电施工质量检验及评定标准管道篇 (2000年版)1.1.8职业安全健康与环境管理程序文件(总公司内部手册)1.1.9职业安全健康与环境管理各项管理制度(总公司内部手册)1.1.10电力建设施工安全工作规程（火力发电厂部分）DL 5009.1-20001.1.11电力建设安全施工管理规定1.1.12电力建设安全安全健康与环境管理工作规定1.1.13固体液体废弃物管理制度1.1.14环境保护、水土保持管理制度1.1.15工业三废排放试行标准GBJ4-731.1.16火力发电厂金属技术监督规程DL 438-20001.1.17电力基本建设热力设备化学监督导则SDJJS 03-88(试行)1.1.18电力工业锅炉压力容器检验规程DL 647-19981.1.19火电机组达标投产考核标准(2001年版)及其条文解释1.1.20火力发电厂基本建设工程启动及竣工验收规程电建1996159号；1.1.21火电工程启动调试工作规定建质199640号；1.1.22电力建设施工及验收技术规范电技1994208号；1.1.23火电工程调整试运质量检验及评定标准建质1996111号；二、工程简介2.1工程概况2.1.1工程名称：山西xxxx2300MW机组建设工程空冷系统设备安装工程2.2主要工程范围及内容：1、2号机组空冷系统及设备安装2.2.1主要工程范围：为两台机组的直接空冷凝汽器系统设备及钢平台、管道、电气及控制系统等的安装及调试工作2.2.2主要工程内容：包括从蒸汽分配管入口至凝结水汇总管出口及真空汇总管出口，凝汽器支撑平台平面以上所有保证空冷凝汽器安全可靠运行的设备2.3合同工期2.3.1开工日期：年月日2.3.2竣工日期：年月日三、施工主要机械及工器具使用计划3.1施工主要机械序号名 称规 格单位数 量备 注1履带吊300T台12龙门吊50T台13履带吊50T台14卷板机台15切板机台16埋弧自动焊机台27逆变电焊机台208平板汽车20T辆13.2施工测量工具序号名 称规 格(mm)单位数 量备 注1三级水准仪台12万能角度仪台23框式水平仪250台14水平尺800只25水平尺300只46游标卡尺300只17千分尺025只18塞尺200只69转速测量仪台110振动测量仪台111百分表010块212钢板尺2000把413盘尺30米盘214卷尺5米把2015宽座角尺300把416氧气表块1017乙炔表块1018精密压力表0.25MPa块219万用表台220兆欧表1000V台121兆欧表2500V台122卡钳表500V台123红外线测温仪台13.3施工工器具序号名 称规格单位数量备注1斤不落10t台22斤不落5t台103斤不落3t台104斤不落2t台105斤不落1t台106千斤顶16t台27千斤顶8t台58大锤12Lb把69手锤2Lb把1210割炬中把3011烤把大个412砂轮机100台513砂轮机150mm台514砂轮机125mm台1015无齿锯400mm台116电钻010mm台117内磨机台418磁力切割器台119弯管机台120活扳手18把521活扳手15把522活扳手12把1023活扳手10把1524活扳手8把525套筒扳手24件套326重型扳手26件套127梅花扳手10件套628内六角扳手3-27mm套229平板刮刀400mm把230三角刮刀150mm把131线坠250g个1032尖嘴钳子把433钢丝钳子把634铁剪子把335划线规把236油壶只337布剪刀把238吸尘器台139空压机台140电锤26mm台141台钻台142对轮拿子200mm个143对轮拿子100mm个144撬棍1000mm个545撬棍500mm个446丝锥，板牙套247丝锥14-36mm套148板牙（带架）8-16mm套149电锤锤头6-26mm套150钻头10-25mm套351一字改锥75mm把352一字改锥150mm把553一字改锥300mm把354十字改锥75 mm把355十字改锥150mm把556十字改锥300mm把357夹柄改锥把558管钳子150 mm把259管钳子250 mm把260钢字码数字套161钢字码字母套162台虎钳125mm台163钢锯架把464手锯400mm把165组锉套266油抽子台167手压泵台168管子割刀15-50 mm把469电剪子台170手提吹风机台171行灯变压器台372力矩扳手件473氧乙炔带盘3074电焊铜芯线50mm2米100075电焊铝芯线50mm2米200076氩气带米100077电焊钳500A把6078氩弧焊炬QQ-85/200A-1个2079旋转锉刀个1580焊条保温筒5Kg立式个2081电子台秤台182点温计01100块183锋钢扁铲把2084电缆快速接头DKJ-50套4085电缆终端接头DKJ-50套4086钢丝刷三排把2087铜鼻子300A只5088电源盘15A（单项）盘3089行灯头36V个2090液压压线钳把191校线灯只492电缆放线轴架付393电烙铁300W把194电烙铁30W把195汽油喷灯1.5升个196手提式应急灯台197电工工具套898液压压接钳子台1四、主要安装方案4.1空冷设备安装方案4.1.1风机平台及楼梯通道安装.4.1.1.1核对厂家及设计院图纸联合土建、监理、业主对空冷凝汽器基础进行交接验收，确保基础几何尺寸、标高尺寸、基础强度符合安装要求，并在基础上放好中心线。4.1.1.2核对厂家及设计院图纸联系有关专业及部门对已到货的钢结构件进行清点、核对，对到货记录要求详细准确，标明到货日期、交货人、接收人、数量。4.1.1.3根据厂家要求及现场实际安装情况的安装顺序为第5列 、第4列 、（第6列） 、第3列 、第2列 、第1列，第6列可根据到货和现场实际情况调整安装顺序。4.1.1.4先在地面将L6、L4两列的钢架安图纸分别组合，由300T履带吊吊装到安装位置，就位调整完毕紧固地脚螺栓。4.1.1.5在组合场进行L6、L4间AA、AB、Ac、AD、AE排钢架组合在一起，由300T履带吊吊装到安装位置，就位调整完毕紧固连接螺栓。随后将 L5分为四部分组合安装。4.1.1.6将组合好的L2由300T履带吊吊装到安装位置，就位调整完毕紧固地脚螺栓。4.1.1.7在组合场进行L2、L4间AA、AB、Ac、AD、AE排钢架组合在一起，由300T履带吊吊装到安装位置，就位调整完毕紧固连接螺栓。随后将 L3分为四部分组合安装。4.1.1.8将L1与 L1、 L2间的AA、AB、Ac、AD、AE排钢架分为四部分组合，由中间向两侧安装，就位调整完毕紧固连接螺栓。4.1.1.9将L7及两侧分四部分组合后由300T履带吊有中间向两侧吊装到安装位置，就位调整完毕紧固连接螺栓。4.1.1.10钢结构主框架安装完毕后，依次安装风机护网。4.1.1.11安装40米平台小型构件及平台钢板，并安装平台四周走台通道及楼梯。4.1.1.12当平台及其走台通道安装完毕后在平台四周安装安全围栏及安全网等安全防护措施，并挂有安全警示标牌。4.1.2风筒安装。风筒的安装必须确保其圆度在要求的公差范围内，以保证风扇叶在运行中不与风筒生擦碰。在风筒装后与安装完成后必须进行圆度测量，如达不到要求必须进行处理。组装后的风筒四周用螺栓连接的不等边角钢安装在支撑工字梁上。必须注意，风筒螺栓分布圆必须符合公差要求以便容易插入风筒固定螺栓。将经过调整定位的风筒起吊并用螺栓将其与平台固定在一起，固定风筒的螺栓分布必须再一次检查风筒的圆度。4.1.3扇桥安装。风筒安装完毕后，将风机平台的台板安放到支撑梁上并调整就位，并将水平封板安装在风机平台上（必须是在无应力的条件下完成安装）。扇桥由扇桥本体、栏杆、踏板栅格等构成，并在预组装场地与电机、齿轮箱、风机轮毂先预组装好。4.1.3.1扇桥的预组装。扇桥由扇桥本体、栏杆、踏板栅格等构成。在预组装场地与电机、轮箱、风机轮毂先预组装好，然后整体吊装到最终的安装位置。预组装时要配制专用的支架。4.1.3.2扇桥安装。扇桥的找平，在风扇轮毂上放水平，旋转风机轮毂90度后再次进行测量，然后用垫片调整并将扇桥的四个地脚螺栓安装好。4.1.3.3叶片的安装。叶片与轮毂应按相应编号安装，不得任意更换位置，且应按对角线顺序依次安装。叶片安装时，用U型螺栓通过压板与下卡箍夹紧叶根圆柱段，使叶片固定在轮毂上，夹紧叶片的同时，向外拉叶片，使叶片根部后端面靠紧卡箍。扇叶的安装必须遵循厂家要求。叶片安装角调整时可用木棒或橡皮锤敲打叶片根部型面，但不可用力过猛，以免损伤叶片。预组装完毕后，整体吊装到最终的安装位置。为了保证扇桥与风机平台保持平行，在风扇轮毂上方固定一个水平仪。首先对扇桥梁的平行度进行测量，然后将风机轮毂旋转90度，与扇桥交叉，这时再检查扇桥与风机平台是否保持平行。这些测量完成后，用垫片找水平，将扇桥的四个地脚安装好。扇桥必须按照一定的方式进行对中调整，扇叶和风筒的间隙为2540mm，如超出了要求，可移动减速器或风筒的位置进行调整。选风筒上的一点作为基准点，转动叶轮，检查风机叶片高度偏差，要求其最大互差不超过20mm；如不符合要求，可松开螺栓，重新修正叶片高度，然后用力矩扳手拧紧螺栓，重新检查叶片高度差和叶片安装角。扇叶的安装应按风机厂的安装指导书进行，以保证扇叶的安装角度。4.1.4减速器的安装。在减速器安装前，采用热装法安装轮毂轴套。将减速器就位于桥架安装减速器的支板上，要求安装减速器底面平面公差400mm长度内不大于0.035mm,400mm800mm长度内不大于0.06mm，如不符合要求，可通过减速器加垫片来调整。通过减速器上的弹性连轴器将电机与减速器安装在一起。4.1.5轮毂的安装。将轮毂支板内孔表面擦拭干净，并涂上一层薄薄的锂基润滑脂。按照厂家装配图安装轴套、止动垫片等。4.1.6风机驱动装置的找中及安装。扇桥必须进行找中，以确保扇叶与风桶之间的均匀间隙，并满足最小的间隙要求。4.1.7“A”形框架的组装及安装。在地面进行A形框架的组装，然后吊到平台上用螺栓固定到平台的最终位置，并进行相互之间的固定。4.1.8换热器管束安装。利用由供货商提供的起吊梁吊装管束。在相对布置的一对管束就位以后，从此列的一端开始，此列的其它管束将两个两个的安装。通过调整螺栓进行定位以保证符合规定的公差。安装完整套管束后，它们必须完全在一条直线上，管束的上端必须与管板焊接在一起。A型框架两侧的管板通过密封板联接在一起。利用现场制作加工的联箱膜板，逆流凝汽器的下联箱做好标记并切割好（应去除管路中所有的氧化铁残渣和其它杂质）。然后将这些准备好的下联箱吊装到平台上的最终安装位置，管束之间和下联箱彼此之间用点焊定位。待整个逆流凝器汽下联箱吊装完成后再进行最后的焊接工作。4.1.9隔墙的安装。在每组风机两侧设计有隔墙，提高排风的冷却效果。在完成管束安装工作后，安装每个冷却单元之间的隔墙。结合图纸根据实际情况统筹下料、安装。4.1.10挡风墙的安装。将挡风墙部分组合安装。4.2空冷排汽管道配制方案1.直管配制1.1施工程序下料卷制（点焊）自动焊焊内直缝自动焊焊外直缝组合（点焊）自动焊内直径自动焊焊外直径（卷制加固圈）上加固圈（点焊）二氧化碳气体保护焊加固圈（手动焊槽钢连接板）成品检查。1.2.施工方法1.2.1已到现场的材料要有材质检验合格单，并进行检查合格后才可使用。1.2.2钢板下料：根据厂家图纸及设计院图纸统筹下料。对角线差5 mm如板长不够，可对接，坡口形式如图： 600-2 2-4如采用埋弧焊接，不需要开坡口。1.2.3焊口表面及附近母材内、外壁的油、漆、垢、锈等清理干净，直至发出金属光泽，手工电弧焊每侧焊口各清理1015mm,埋弧焊每侧焊口各清理20 mm。1.2.4带头。把下好的料利用吊车配合进行带头，并分别用相应规格内径样板进行检验合格。1.2.5卷制成管。下好的板材利用卷床卷制成型，局部焊接或间断焊，继续滚圆并经常使用内径样板检查。1.2.6卷制合格的钢管使用2瓦斯管支好，以防变形。每节管使用三道支撑，形式为空间互成120角。1.2.7焊接。已滚圆的管抽离卷床，内外直焊缝施焊。1.2.8组合。将每段管按零件尺寸组合在一起。1.2.9对缝内外环口焊接。1.2.10所有缝口渗油试验，直到无泄露。1.2.11安装加固圈。2、异形件配制2.1参照图纸，在平台上放出零件样图，并与图纸样图详细核对，无误后下出样板（或在钢板上直接放样。2.2对于斜截口钢管，采用先卷制成相应规格的钢管，然后使用样板画出切割线进行切割。2.3带导流板弯头，先把相应弧面卷出，然后进行拼装。2.3三通要卷制出相应规格的钢管，然后下料拼装。2.4大小头要先在钢板上下出合格的样板，然后卷制3、支架配制：参见设计院图纸 本支架主要由钢板配制而成，施工程序如下：3.1钢板下料3.2坡口割制3.3钢板组对3.4焊接3.5检查3.6委托防腐4.3附属机械检修安装方案4.3.1在转动机械就位前，对土建给出的中心线复查基础尺寸、标高、地脚螺栓孔，偏差应小于10mm。在转动机械就位前要求基础砼强度达到70%以上，并办理工序交接手续。4.3.2将垫铁布置的位置处凿平，两者接触密实且四角无翘动，用水平测量垫铁横向及纵向水平，水泡居中。根据图纸所示标高将平垫铁配好，然后将斜垫铁及平垫铁放置在各自的位置上。4.3.3根据厂家图纸及相关管道图纸核对转动机械的安装位置、方向、标高，将转动机械就位调整。4.3.4转动机械初找中心。联轴器中心允许偏差： 径向 端面 3000n1500 0.06mm 0.04mm1500n750 0.10mm 0.05mm4.3.5转动机械初找中心符合规定，即可将垫铁在侧面点焊牢固，委托土建二次灌浆。4.3.6安装地脚螺栓时应符合下列要求：4.3.6.1地脚螺栓上的油脂、污垢应清理干净；4.3.6.2地脚螺栓铅锤度的误差应小于1/1000；4.3.6.3地脚螺栓与其孔壁四周应有间隙；4.3.6.4地脚螺栓末段应不碰孔底；4.3.6.5地脚螺栓螺母与垫圈、垫圈与底座应接触良好。4.3.7二次灌浆结束后，地脚螺栓终紧。进行转动机械中心复查，即最终找中心,符合要求后，连接对轮，安装附件及冷却水管道。4.4空冷排汽管道焊接方案管道规格：600016；553216；340012；242010；16208选用焊条E50153.2,4.0坡口型式见厂家图纸C006851_DWG210汽机排气管1、管道对接焊口，其中心线距离管子弯曲起点不小于管子外径，距支吊架边缘至少50mm，两个对接焊口间距离不得小于管子直径,且不得少于150mm。2、坡口的制备应以机械加工的方法进行，如使用火焰切割切制坡口，则应将割口表面的氧化物，熔渣及飞溅物清理干净，并将不平处修正平整，坡口处母材无裂纹，重皮，坡口损伤及毛刺等缺陷。3、 焊件组装前应将焊口表面及附近每侧各为10-15mm范围内母材内外壁的油、漆、垢、锈等清理干净，直至发出金属光泽。4、对接管口端面应与管子中心线垂直，若有偏斜，其偏斜度不大于2mm。5、 焊件对口时一般应做到内壁齐平，如有错口，其错口值不应超过壁厚的10%，且不大于3mm。6、焊口的局部间隙过大时，应设法休整到规定尺寸，严禁在间隙内加填塞物。7、 焊件组装时应将待焊工件垫置牢固，以防止在焊接过程中产生变形和附加应力。8、焊条在使用前应按其说明书要求进行烘焙，重复烘焙不得超过两次，焊条使用时应装入温度保持在100150的专用保温筒内，随用随取。9、点固焊时，其焊接材料，焊接工艺和焊工等应与正式施焊时相同。点固焊道的长度、厚度和间距应能保证焊缝在正式焊接过程中不致开裂。点固焊后应检查各焊点质量，如有缺陷立即清除，重新进行点固焊。10、 焊接时，先对根层焊缝进行击穿焊接，焊后对焊缝认真清理，确认无缺陷后，再进行次层焊缝的焊接。11、多道焊缝焊接时，应逐层进行检查，经自检合格后，方可焊接次层，直到完成。12、其它焊道的单层厚度不大于所用焊条直径加2mm。13、单焊道摆动宽度不大于所用焊条直径的5倍14、根层打底及填充盖面时至少二人对称焊接。15、施焊中，应特别注意接头和收弧的质量，收弧进应将熔池填满，多层多道焊的接头应错开5mm以上，不准每层接头重合。16、焊接引弧必须在焊道或坡口内进行，不准在设备或管壁上引弧或试验电流。17、每层焊接完成之后应彻底清渣，特别是坡口两侧的死角部位，可用专用工具去除。18、外部焊缝焊接完毕后，对内部焊缝进行彻底清根，然后再进行封底焊接。19、焊后不得对焊接接头进行加热校正。20、层间焊接起弧和收弧时，应将电弧引向坡口一侧，最后一层（即表面焊道的前一层）中间焊道应留出坡口的轮廓，不得焊敷过满。18、焊口焊完后进行认真检查、清理，自检合格后打上焊工本人的钢印号。4.5其它中低压管道焊接方案为了提高焊接质量和管道的清洁度，其它中低压管道采用氩弧焊打底手工电弧焊盖面或全氩弧焊的焊接工艺。其它管道规格为28、20、16、14、12、8、4、3、1 1/2、1、3/4。一、焊前准备1、坡口的制备应以机械加工的方法进行，如使用火焰切割切制坡口，则应将割口表面的氧化物，熔渣及飞溅物清理干净，并将不平处修正平整，坡口处母材无裂纹，重皮，坡口损伤及毛刺等缺陷。2、焊接接头形式 3、焊件组装前应将焊口表面及附近每侧各为1015mm范围内母材内、外壁油、漆、垢、锈等清理干净，直至发出金属光泽。4、对接管口端面应与管子中心线垂直，若有偏斜，管子外径60mm时f则不大于0.5mm。管子外径60159mm时，f则不大于1mm；管子外径159219mm时，f则不大于1.5mm；管子外径219mm时，f则不大于2mm。5、焊件对口时一般应做到内壁齐平，如有错口，其错口值不应超过壁厚的10%，且不大于1 mm。6、焊口的局部间隙过大时，应设法修整到规定尺寸，严禁在间隙内加填塞物。7、焊条使用前应按说明书要求进行烘焙，重复烘焙不得超过两次。焊丝在使用前应清除锈垢和油污，直至露出金属光泽。焊条使用时装入温度保持在100150的专用保温筒内，随用随取。8、焊件组装时，应将待焊工件垫置牢固，以防止在焊接过程中产生变形和附加应力。严禁强力对口和热膨胀法对口。9、焊接场所要采取防风、防雨措施。二、焊接工艺要求：1、 焊接方法：凡是D108mm或6mm管子均采用手工钨极氩弧焊，其它管道采用氩弧打底电焊盖面。2、 焊接材料：20#钢选用焊丝TIG-J50、2.5; 焊条采用E5015、3.2。 1Cr18Ni9Ti选用焊丝YB132、2.0; 焊条采用A132、2.5焊接工艺参数：水平：1手工氩弧焊 电流7090（A），电压2225（V） 2手工电弧焊 电流90120（A），电压2225（V） 3手工电弧焊 电流90120（A），电压2225（V） 4手工电弧焊 电流90120（A），电压2225（V）垂直：1手工氩弧焊 电流110（A）， 电压18（V） 2手工电弧焊 电流100105（A），电压2628（V） 3手工电弧焊 电流100105（A），电压2628（V） 4手工电弧焊 电流100105（A），电压2628（V） 5手工电弧焊 电流9095（A）， 电压2528（V）3、 严禁在被焊工件表面引燃电弧，试验电流或随意焊接临时支撑物。管子焊接时，管内不得有穿堂风。4、 点固焊时，除其焊接材料、焊接工艺、焊工等应与正式施焊时相同外，还应满足，即在对口根部点固焊时，点固焊后应检查各个焊点的质量，如有缺陷应立即消除，重新进行点焊。5、 手工钨极氩弧焊打底的根层焊缝检查后，应及时进行次层焊缝的焊接，以防止产生裂纹。6、 施焊中，应特别注意接头和收弧质量，收弧时应将熔池填满。氩弧焊打底的焊层厚 不大于3mm。所有焊口禁止一次成型，必须焊两遍及以上。7、 焊接完成后，经自检合格后在焊缝附近打上本人的代号钢印。8、 焊接接头有超过标准的缺陷时，可采取挖补方式返修，但同一位置上的挖补次数一般不得超过三次。三、质量标准：自检100%，专检25%，无损探伤1%焊缝成型：焊缝过渡圆滑、接头良好。焊缝余高：为04mm。焊缝宽窄差3mm错口：D300mm，外壁0.1,且4mm；D800mm，外壁0.25,且4mm；弯折:D100mm时,弯折1/100;D100mm时,弯折3/200焊接接头表面无裂纹、弧坑、气孔、夹渣等缺陷。4.6密封及金属结构的焊接方案1、焊件的加工应以机械加工的方法进行，如使用火焰切割材料，则应将割口表面的氧化物，熔渣及飞溅物清理干净，并将不平处修正平整，割口处母材无裂纹，重皮及毛刺等缺陷。2、焊件组装前应将焊缝表面及附近母材内、外壁的油、漆、垢、锈等清理干净，直至发出金属光泽。清理范围如下：手工电弧焊对接焊缝：每侧各为1015mm。角接接头焊缝：焊脚K值+10mm。3、焊缝的局部间隙过大时，应设法修整到规定尺寸，严禁在间隙内加填塞物。4、焊件组装时应将待焊工件垫置牢固，以防止在焊接过程中产生变形和附加应力。5、焊接场所应采取防风，防雨，防雪，防寒等措施。6、对于容易产生变形的工件，应根据实际情况制定防止变形的措施，如反变形法、分段退焊法、分段跳焊法、刚性固定法等。7、焊缝焊完后，焊工必须用钢丝刷、扁铲清理干净焊渣和飞溅物。8、角焊缝的焊角尺寸必须符合图纸要求，当图纸设计无要求时，焊角尺寸不得小于部件的最小厚度。9、 焊缝表面不得有气孔、夹渣、裂纹、弧坑。焊缝应过渡圆滑，匀直，接头良好。4.7空冷系统吊装方案4.7.1空冷钢平台吊装方案4.7.1.1设备数据：每台空冷系统的钢结构重量约为1500000kg，钢平台重量约为1200000kg，A型框架重约300000kg；8米高钢平台分为21个组件组合吊装(见附图一)，件1的重量Q1=54443.2kg；件2的重量Q2=54443.7kg；件3的重量 Q3=7890.5kg；件4的重量Q4=13515.4kg；件5的重量Q5=13515.4kg；件6的重量Q6=6984.6kg；件7的重量Q7=6984.6kg；件8的重量Q8=57288.7kg；件9的重量Q9=7882.6kg；件10的重量 Q10=13515.4kg；件11的重量Q11=13515.4kg；件12的重量Q12=6984.6kg；件13的重量Q13=3842.8kg；件14的重量Q14=18501kg；件15的重量Q15=15097.2kg；件16的重量Q16=10766.3kg；件17的重量Q17=10307.6kg；件18的重量Q18=18803.8kg；件19的重量Q19=13151.6kg；件20的重量Q20=9532.7kg；件21的重量Q21=9589.1kg；注：除件1、2、8外，每件的重量都没有包括螺栓重量。4.7.1.2吊装前应具备的条件：1）CC1800/300吨履带吊施工道路铺设坚实、平整（见附图二）。2）吊车组合成42米主臂、30米副臂的工况，并已进行全面的保养和检查，确认没有任何问题，工器具准备完毕。3）施工人员对整个工作有一定的了解。4.7.1.3施工程序及方法：1）进行设备的组合，组合顺序为：件1、件2、件3、件4、件5、件6、件7，然后可以按组合的顺序将其吊装就位，件1、件2吊装就位时要打好拖拉绳；2）将件3、4、5、6、7的连接梁安装上，并在形成稳定结构后，撤掉拖拉绳，进行风机护网、小型构件及平台钢板的安装；3）分别进行件8、件9、件10、件11、件12、件13的组合，同时可以进行件14、件15、件16件17、件18、件19、件20、件21的组合，然后可以按组合的顺序将组合完的件8、件9、件10、件11、件12、件13、件18、件19、件20、件21吊装就位，件8吊装就位时要打好拖拉绳；4）将件9、10、11、12、13的连接梁安装上；5）将组合完的件14、件15、件16、件17吊装并安装上，8米高平台框架吊装完毕，将四周走台及梯子安装。4.7.2管道及40米平台设备、钢架安装4.7.2.1风筒安装：将风筒设备件吊装到平台上拆箱，然后再安装。4.7.2.2扇桥、叶片安装：扇桥由扇桥本体、栏杆、踏板栅格等构成，在预组装场地与电机、轮箱、风机轮毂先预组装好，然后整体吊装到最终的安装位置；将叶片吊放至风筒内的护网上，待扇桥安装结束后进行叶片安装（无须吊车配合）。4.7.2.3从里向外将组合完的“A” 型架按程序吊装就位，每组件重量不大于11000kg。4.7.2.4利用厂家提供的吊点及吊装工具进行换热器管束的吊装就位，同时将隔墙的材料吊放至平台上，进行隔墙的安装。4.7.2.5进行顶部蒸汽分配管的水平部分的吊装，并将膨胀节进行安装。4.7.2.6将1#机蒸汽排汽管道的“三通管”吊装就位，并安装，顺延将水平管段吊装就位并安装，然后将蒸汽分配管的立管段组合好，并把吊架预先安装到管道上，用吊车直接吊装就位。4.7.2.71#机空冷器蒸汽分配管道安装完毕后，将1#机空冷器的挡风墙分片组合并安装。4.7.2.8按照附图三的顺序将2#机空冷器蒸汽分配管道吊装就位，并安装(将蒸汽分配管的立管段组合好，并把吊架预先安装到管道上，用吊车直接吊装就位,件1、件2先用吊架临时吊挂于就位位置附近，待件3、件4就位并连接完毕后，再将其与之连接。)。4.7.2.9将2#机空冷器挡风墙分片组合并安装就位。4.8 空冷系统电气调试及试运施工方案4.8.1概况电气受电是安装的一个关键工序阶段，它是对机组的电气设计、设备、安装可行性的实现。它的基本任务是使新安装电气设备顺利地完成电气启动试运，并通过调整试运使机组其它设备达到安全、稳定、经济的商业运行水平，发挥投资效益，从而保证其他专业分部试运的顺利进行。分部试运调试工作需要设计、制造厂家、安装、调试及建设（生产）以及各专业的单位密切配合，必须以科学的管理组织方法来实现统一协调的整体试运。为实现电气分部试运调试工作的科学管理和标准化，保证工作全过程安全优质地进行，依据国家标准和部颁规程、规范及设备文件的要求，针对设计和设备的特点，在认真总结以往调试工作经验的基础上，编写该电气专业主要的受电及调试措施。本措施是分部试运调试过程中总的指导性文件，它主要确定分部试运范围及工作内容，制定机组分部试运调试的主要原则方案。它明确分部试运项目及质保措施。对分部试运调试工作全过程起指导作用。在本台机组调试中，电气试验负责空冷系统电气部分调试。4.8.2电气分部试运调试范围及项目1）调试、分部试运前期工作a. 收集电气调试所需的技术资料。b. 熟悉电气一次主接线，全面了解机组的继电保护，自动装置。c. 熟悉电气设备的性能特点及有关一、二次回路图纸及接线。d. 编制主要的调试措施。e. 准备和校验调试所需的试验设备及仪器、仪表。2）分部试运阶段的工作分系统试运：厂用系统受电工作；辅机系统的试运。 4.8.3主要调试程序及原则方案现代火电机组对分部试运要求非常高，其好坏直接关系到工程的进度和质量。根据招标文件，我公司负责空冷系统调试方面工作。1）受电范围及相关系统我公司承担受电范围包括：低压厂用空冷工作变压器；380/220V厂用电空冷系统。相关的系统包括：低压厂用空冷变保护及相应控制、信号系统和直流系统。 2）受电前应具备的条件受电范围内的所有一、二次设备安装、调试完毕，并经传动验收合格，直流系统具备投入运行条件；受电范围内的场地清洁、整齐，一次设备有安全护栏；道路通畅，照明良好。
