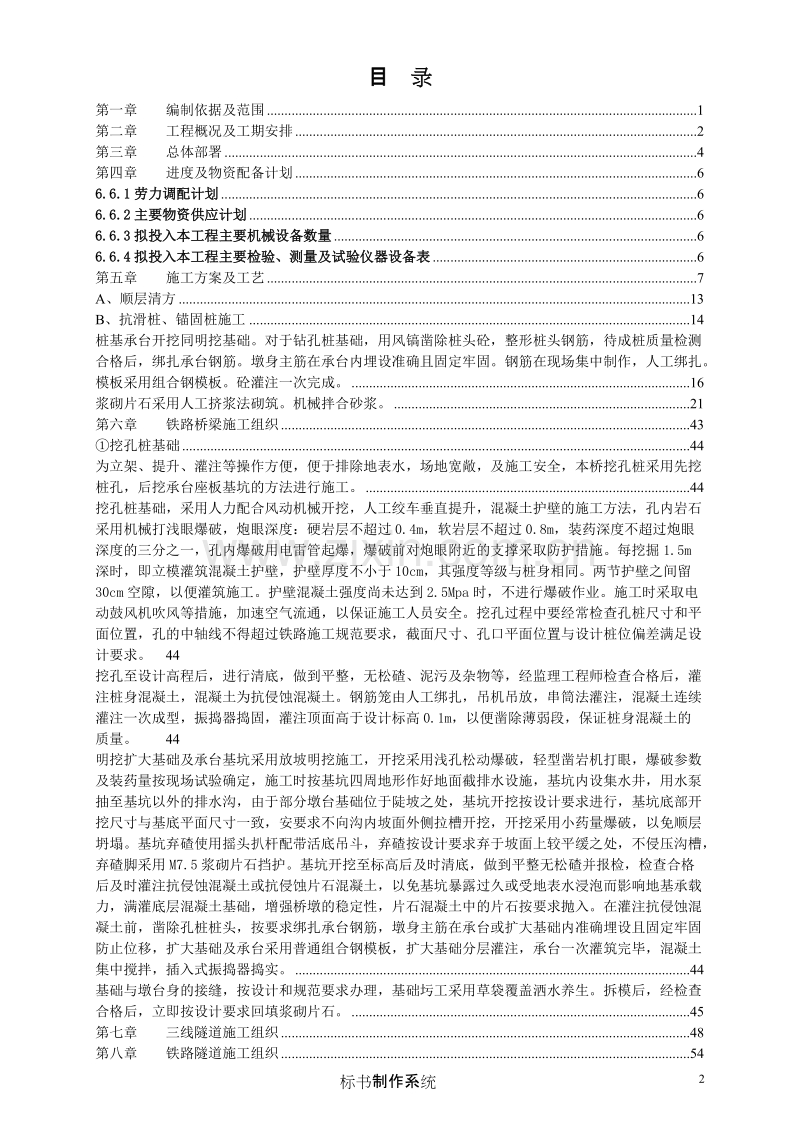

某铁路工程施工组织设计方案.doc_第2页
第2页 / 共83页
某铁路工程施工组织设计方案.doc_第3页
第3页 / 共83页
某铁路工程施工组织设计方案.doc_第4页
第4页 / 共83页
某铁路工程施工组织设计方案.doc_第5页
第5页 / 共83页
点击查看更多>>
资源描述

1、铁路工程某施工单位2006年02月21日56标书制作系统目 录第一章编制依据及范围1第二章工程概况及工期安排2第三章总体部署4第四章进度及物资配备计划66.6.1劳力调配计划66.6.2主要物资供应计划66.6.3拟投入本工程主要机械设备数量66.6.4拟投入本工程主要检验、测量及试验仪器设备表6第五章施工方案及工艺7A、顺层清方13B、抗滑桩、锚固桩施工14桩基承台开挖同明挖基础。对于钻孔桩基础,用风镐凿除桩头砼,整形桩头钢筋,待成桩质量检测合格后,绑扎承台钢筋。墩身主筋在承台内埋设准确且固定牢固。钢筋在现场集中制作,人工绑扎。模板采用组合钢模板。砼灌注一次完成。16浆砌片石采用人工挤浆法砌

2、筑。机械拌合砂浆。21第六章铁路桥梁施工组织43挖孔桩基础44为立架、提升、灌注等操作方便,便于排除地表水,场地宽敞,及施工安全,本桥挖孔桩采用先挖桩孔,后挖承台座板基坑的方法进行施工。44挖孔桩基础,采用人力配合风动机械开挖,人工绞车垂直提升,混凝土护壁的施工方法,孔内岩石采用机械打浅眼爆破,炮眼深度:硬岩层不超过0.4m,软岩层不超过0.8m,装药深度不超过炮眼深度的三分之一,孔内爆破用电雷管起爆,爆破前对炮眼附近的支撑采取防护措施。每挖掘1.5m深时,即立模灌筑混凝土护壁,护壁厚度不小于10cm,其强度等级与桩身相同。两节护壁之间留30cm空隙,以便灌筑施工。护壁混凝土强度尚未达到2.5

3、Mpa时,不进行爆破作业。施工时采取电动鼓风机吹风等措施,加速空气流通,以保证施工人员安全。挖孔过程中要经常检查孔桩尺寸和平面位置,孔的中轴线不得超过铁路施工规范要求,截面尺寸、孔口平面位置与设计桩位偏差满足设计要求。44挖孔至设计高程后,进行清底,做到平整,无松碴、泥污及杂物等,经监理工程师检查合格后,灌注桩身混凝土,混凝土为抗侵蚀混凝土。钢筋笼由人工绑扎,吊机吊放,串筒法灌注,混凝土连续灌注一次成型,振捣器捣固,灌注顶面高于设计标高0.1m,以便凿除薄弱段,保证桩身混凝土的质量。44明挖扩大基础及承台基坑采用放坡明挖施工,开挖采用浅孔松动爆破,轻型凿岩机打眼,爆破参数及装药量按现场试验确定

4、,施工时按基坑四周地形作好地面截排水设施,基坑内设集水井,用水泵抽至基坑以外的排水沟,由于部分墩台基础位于陡坡之处,基坑开挖按设计要求进行,基坑底部开挖尺寸与基底平面尺寸一致,安要求不向沟内坡面外侧拉槽开挖,开挖采用小药量爆破,以免顺层坍塌。基坑弃碴使用摇头扒杆配带活底吊斗,弃碴按设计要求弃于坡面上较平缓之处,不侵压沟槽,弃碴脚采用M7.5浆砌片石挡护。基坑开挖至标高后及时清底,做到平整无松碴并报检,检查合格后及时灌注抗侵蚀混凝土或抗侵蚀片石混凝土,以免基坑暴露过久或受地表水浸泡而影响地基承载力,满灌底层混凝土基础,增强桥墩的稳定性,片石混凝土中的片石按要求抛入。在灌注抗侵蚀混凝土前,凿除孔桩

5、桩头,按要求绑扎承台钢筋,墩身主筋在承台或扩大基础内准确埋设且固定牢固防止位移,扩大基础及承台采用普通组合钢模板,扩大基础分层灌注,承台一次灌筑完毕,混凝土集中搅拌,插入式振捣器捣实。44基础与墩台身的接缝,按设计和规范要求办理,基础圬工采用草袋覆盖洒水养生。拆模后,经检查合格后,立即按设计要求回填浆砌片石。45第七章三线隧道施工组织48第八章铁路隧道施工组织54本隧道安排一个专业施工队,出口单口掘进,由四处第三工程队承担施工。54第九章特殊地段地质工程施工61第十章质量目标及各技术措施65灌筑混凝土使用导管,一次连续灌注完成。69第一章编制依据及范围6.1.1编制依据1)新建铁路重庆至怀化线

6、土建工程施工招标书、补遗书、答疑书及第X标段设计图纸、设计说明及招标文件有关资料。2)国家、铁道部、交通部现行的技术标准、施工规范和工程质量检验评定标准。3)国家、铁道部、地方政府有关安全、环境保护、水土保持的规程、规则、条例。4)标前现场调查资料。6.1.2编制范围新建铁路重庆至怀化线土建工程第X标段(DK363+073DK381+000)全长26.055km范围内的改移道路、改河改沟、砍树挖树根、路基、桥涵、隧道、轨道(不含铺轨、铺岔、线路加强沉落整修)、房屋(不含电气化生产房屋及其附属工程)、其他运营生产设备及建筑物(不含站区建筑绿化工程)、大型临时设施、土建工程引起的过渡工程。不包括路

7、基及隧道岩溶压浆整治工程。第二章工程概况及工期安排6.2工程概况6.2.1概述1)工程概述新建铁路重庆至怀化线土建工程X标段DK363+073- DK381+000,全长26.055 km(长链8.122km)。沿线经过酉阳县的泉孔、泔溪和麻旺三个乡。主要工程有车站三座,其中长潭沟、泔溪两站为会让站,麻旺站为中间站;大桥8座1750.4米,其中三线大桥1座158.70延长米,单线大桥7座1591.7延长米;中桥3座289.27延长米;公路立交桥1座46.01延长米;隧道10座5396延长米,其中三线隧道三座961延长米,单线隧道7座4435延长米。桥梁隧道共7.43km,占该标段全长的33.7

8、0%。2)地形、地貌、地质水文本标段DK363+073DK372+390桥隧相连地段地形困难,山高坡陡,峡谷深切, 山岭叠嶂,沟深壑险,道路崎岖艰难,地形起伏较大,横向沟槽发育,呈“V”字形,坡面基岩多裸露,通过岩层依次为页岩夹泥质灰岩及砂岩,灰岩、白云质灰岩及白云岩及碳酸盐岩地层。沟谷内长年流水具有溶出性弱侵蚀。基岩裂隙水少量,可能遇到一些不良岩溶形态。地质条件一般。DK372+390DK381+000属低山岩溶槽谷地貌,线路沿槽谷边坡行进,地形平坦、开阔;土层为第四系冲积砂粘土间夹透镜状软土,土层厚26m,基岩为寒武系中统平井组灰岩、白云质灰岩,节理发育,地下水主要为岩溶管道水及岩溶裂隙水

9、,不良地质现象为顺层及岩溶。3)气象特性沿线属亚热带湿润气侯,冬暖夏热,湿度大,无霜期长达11个月。多年平均降雨量12131390mm,58月降雨量约为全年降雨量的80%。4)地震烈度沿线地震基本烈度小于六度。5)沿线交通、水、电及地方料供应情况本标段远离319国道,主要交通为机耕便道,零星分布一些山间小路,交通条件困难。沿线沟溪常年有水,水质具有溶出性弱侵蚀。沿线电力缺乏,施工用电采用永临结合电,辅以自发电。沿线地方料料源紧张,施工考虑部分利用开挖石材自行加工。6.2.2主要技术标准1) 铁路等级:I级2) 正线数目:单线,预留增建第二线条件3) 限制坡度:6,加力坡度134) 最小曲线半径

10、:一般地段1200m,困难地段800m5) 到发线有效长度:850m,双机地段880m6) 牵引动力:电力7) 机车类型:SS3B8) 闭塞类型:继电半自动6.2.3主要工程数量主要工程数量见“主要工程数量表”。6.3计划开工、竣工日期本标段计划XX年X月X日开工, XX年X月X日竣工。其中线下工程计划(含隧道和予铺碴)XX年X月X日完成,即在铺架到达前X天完成,站前全部工程于铺架通过后X天内完成。房屋工程及其他运营生产设备及建筑物计划XX年X月X日完成,其中有设备安装的生产房屋XX年X月X日完成。 第三章总体部署6.4总体部署6.4.1施工队伍部署及任务划分1) 施工队伍部署根据本标段工程特

11、点、工程数量和工期要求,我公司将组建重庆至怀化铁路工程指挥部,统一指挥管理本标段工程的施工。工程指挥部由指挥长、副指挥长和总工程师组成领导层,设工程技术部、安全质量检查部,物资机械部、计划财务部、征地拆迁办公室、中心试验室、综合办公室等四部三室。2)任务划分根据本标段特点、工程数量及工期要求,充分考虑参战单位特长,进行任务划分。 6.4.2总体施工安排根据本标段的地形、地质条件、工程分布特点及施工难易程度,为保证质量目标,满足铺架工期目标及总工期目标的实现, 总体施工安排如下:1) 施工顺序(1) 路基工程路基工程以区间路基土石方施工为主体,车站土石方施工为辅,按“先路堑、后路堤”的施工顺序进

12、行施工。第一施工区段DK363+073-DIK371+300以DK374+000为分界点组织施工;第二施工区段DIK371+300-DK381+000以DIK374+900为分界点组织施工。(2) 桥涵工程先施工大板溪三线大桥,再施工碳厂沟2号大桥,然后施工大板溪中桥。先施工山泉沟大桥,再施工麻田坝大桥,然后施工麻田坝中桥。先施工麻旺河大桥,再施工泉孔2号大桥,然后施工泉孔1号大桥,最后施工泉孔3号大桥。涵洞工程随路基施工顺序相继安排,先于路基完成。(3) 隧道工程大板溪三线隧道独自开设一个工作面组织施工。先施工小板溪三线隧道,再施工用洞溪三线隧道。先施工两河溪隧道,再施工长潭沟2号隧道,然后

13、施工长潭沟1号隧道。先施工新屋隧道,再施工龙洞塘隧道,然后施工徐家沟隧道,最后施工黄洞溪隧道。(4)站后工程站后工程交叉安排,相继展开。先施工生产房屋,再施工生活房屋;先施工站场工程,再施工货场工程。2)施工安排(1)路基工程路基土石方调配尽可能移挖作填或利用隧道弃碴,减少弃方。全部采用机械化施工。(2)桥涵工程桥梁基础均采用常规法施工。30m以上的空心墩身施工采用大翻板,墩外采用5t高架索道提升,墩内采用步进式塔吊提升。砼采用设有自动计量装置的简易拌合站拌和,砼运输车运输,吊送入模。涵洞基础墙身采用常规法施工,盖板集中预制,吊车安装。桥面系步板集中预制,钢构件加工场制做,现场安装。(3)隧道

14、工程隧道全部采用单口掘进,均自出口上坡向进口方向掘进,自然排水。ZLC50侧翻装载机装碴,自卸汽车运输。除小板溪三线隧道、用洞溪三线隧道采用自然通风外,其余隧道均采用压入式通风。砼采用衬砌台架、衬砌台车或分体台车配组合钢模板灌注,拌合站拌合,泵送砼入模,插入式振捣器振捣。(4)轨道工程铺架前底层预铺碴采用自卸汽车运输,人工配合机械摊铺整形,铺架通过后,采用工程列车运输,人工作道。(5)房屋工程遵循“先生产,后生活”的原则组织施工,有设备安装的房屋优先安排,二层以上房屋采用提升架施工。砼和砂浆采用机械拌制。空心板在预制厂定购,其它砼板梁现场浇注。(6)给排水工程砼结构采用拼装模板,蓄水构筑物采用

15、防渗砼并做好防水工程,给排水管道开挖采用机械施工为主,人工辅助配合,人力配合吊车安装管道。(7)站场建筑设备基础施工采用机械为主,人力配合的方法进行,砼和砂浆采用机械拌制,砼预制件现场集中预制,人工安装。第四章进度及物资配备计划6.5工程进度计划工期计划本标段总工期安排XX年X月X日开工,XX年X月X日竣工,其中线下工程及预铺底碴工程,XX年X月X日完成。站前全部工程XX年X月X日完成。房屋及其它运营生产设备及建筑物XX年X月X日开工,XX年X月X日完成。6.6劳力、物资、机械设备、检测及试验仪器调配计划6.6.1劳力调配计划6.6.2主要物资供应计划6.6.3拟投入本工程主要机械设备数量6.

16、6.4拟投入本工程主要检验、测量及试验仪器设备表第五章施工方案及工艺6.7工程施工方案、施工工艺和施工方法6.7.1施工准备1) 施工队伍中标后,主要施工人员立即进入施工现场,进行开工前施工调查、选点,施工先遣人员进入现场修建驻地及各种生产用临时设施、平整场地、修筑临时道路及便桥、架设施工电线路、铺设施工水管路、解决施工通讯问题,进行贯通及控制测量、原材料取样及配合比选定等工作。2)施工测量中标后,及时与建设单位及设计单位联系办理交接桩工作,同时组织精干的测量队,用全站仪完成线路复测,复核水准基点,引入施工用水准点,确定桥涵及隧道进出口位置,测放各施工控制桩橛。3)技术准备积极与建设单位联系,

17、备齐施工文件、图纸,组织技术人员进行图纸会审,认真熟悉设计文件,编制实施性施工组织设计。4)设备物资准备中标后,根据工程进度需要及时调配先进适用的各类机械设备及测、试、检仪器。施工前对各种机械设备认真进行维修、保养,以满足工程施工需要,各种仪器经检查、校正后方可使用。及时与建设单位统一组织施工单位招标采购所确定的供应商签订供货合同,工程所需其它材料,及时做好材质产量、供应能力、及价格调查,签订供货合同,保证物资按计划供应,以满足开工及正常施工需要。5)征地拆迁积极协助建设单位与地方政府联系,尽早办理施工用地的征租及构筑物拆迁手续。6.7.2临时工程1)施工便道本标段沿线交通条件较差,与23标段

18、共用18km长的主干便道,修建通往桥隧工点及取弃土场的便道引入线。施工便道采用山皮土填筑,泥结石路面。路面宽度4m。施工便道分布如下:DK363+073DK372+390桥隧群地段修建便道引入线10条,长4.5km。通往其它桥涵工点及弃土场、取土场的便道引入线计6.1km。2)施工便桥DK363+073DK372+390桥隧群地段搭建便桥40m,孔跨68m。便桥墩台身采用万能杆件及军便墩组拼,便梁采用贝雷梁,便桥基础采用150号片石砼,桥面铺设方木,宽4.0米。3)施工用电利用建设单位提供的永临结合的电力线路就近“T”接。DK363+073DK372+390桥隧群地段设500KVA变压器5台,

19、其余地段考虑自备发电机,供施工生产用电。各工程队、经理部驻地自备75KW发电机各1台,生活用电就近从乡村引接。4)生产、生活用水本标段沿线水源丰富,河、沟、溪常年有水。生产用水采用就地打井取水方式解决,储水箱、集水池、高山水池蓄水,生活用水设储水箱打井取水,水质化验合格后使用。5)通讯工程指挥部,各项目经理部及工程队队部设程控电话,加强对外联络,各工点间及工点范围内采用对讲机联系。6)工程试验工程指挥部设中心试验室,统一负责本标段的试验工作,各项目经理部设工地试验室,负责本施工区段的试验工作。6.7.3路基工程1)概况本标段穿越山区,地形起伏较大。DK363+073-DK372+390桥隧群地

20、段横向沟槽发育,呈“V”字型;DK372+390-DK381+000地段属低山岩溶槽谷地貌 ,地形平坦、开阔。不良地质现象为顺层及岩溶。最大挖深16.5米,最大填高19.2米。2)总体施工方案本标段路基工程拟分成两个施工区段安排两个作业队进行施工。以区间路基土石方施工为主体,车站土石方施工为辅,按“先路堑、后路堤”的施工顺序进行施工。路基土石方调配尽可能移挖作填或利用隧道弃碴,减少弃方。路堑土方:运距小于100米时,推土机推刮;运距在100米至500米时,自行式铲运机施工;运距大于500米时,挖掘机挖装,自卸汽车运输。路堑石方:浅挖路段以小型及松动爆破为主,空压机供风,手持风钻钻眼,电雷管起爆

21、;深挖路段采用深孔爆破,空压机供风,潜孔钻钻孔,非电毫秒雷管微差起爆。爆破后的石方100米以内,推土机或机动翻斗车运输;100米以上,采用挖掘机、装载机装车,自卸汽车运输。路堤:按照“三阶段、四区段、八流程”进行填筑,挖掘机挖装、自卸汽车运输、推土机摊铺、平地机整平、压路机压实。路基附属工程随路基本体工程的进度相继安排施工。顺层地段为确保边坡开挖的稳定,采取预加固桩、桩间设重力式路堑墙措施,桩顶坡面采用锚索加固或进行顺层清方。 3)施工方法和施工工艺 (1)基底处理按不同地段基底的土壤性质,基底地面所处的自然环境,结合设计对基底稳定性的要求,采取相应的措施予以处理。 清除施工范围内的树木、树根

22、、草皮、树叶等杂物。原地面松土厚度小于0.3m时,将原地面碾压密实;松土厚度大于0.3m时,则将松土翻挖,分层回填压实后再在其上进行填筑。 基底土密实且地面横坡缓于1:10时,路堤直接在天然地面上填筑。地面坡度陡于1:10时,将原地面挖成台阶,再进行填筑。路堤高度小于基床厚度的地段,清除地表草皮,对原地面碾压后再行填筑。 (2)地基处理 抛填片石A、施工程序抛填片石填充碎石顶面整平机械压实铺设反滤层填筑路基B、施工要点a、选用未经风化的直径大于0.3m的石料进行抛填。b、当处理地面较平坦时,抛投顺序自地基中部向两侧逐渐进行,将淤泥向两侧挤出。c、当处理地面横坡陡于1:10时,则自高侧向低侧抛填

23、,并在低侧边部多加抛投,形成2m左右的平台顶面。d、片石抛填出水面后,先用较小石块填塞垫平,再用重型机械碾压,直到顶面压实、稳定无下沉,石块挤靠紧密,表面平整为止,然后铺设碎石反滤层,填筑路基。粉喷桩施工本标段DK378+070-D1K370+025及DK377+790-DK377+865两段长158.13米,采用粉喷桩加固地基,桩总长12360米。A、施工工艺施工工艺见 “粉喷桩施工工艺框图”。B、施工要点a、施工准备平整场地,做好两侧排水,按设计要求做好土拱坡度,通过试桩,确定各种操作技术参数。准确测放粉喷桩桩位,检测进场材料。b、钻进调平钻机机台,启动主电机下钻,待搅拌钻头接近地面时,启

24、动自动记录仪,空压机送风,继续钻进。钻到设计深度,停止钻进,钻头反钻,但不提升。c、喷料严格控制钻机下钻深度,喷灰时,严格把握送灰速度,做到连续适量,并按照设计要求慢速提升,喷粉成桩过程中遇有故障而停止喷粉时,进行二次喷粉接桩,其喷粉重叠长度不小于1m。确保桩头均匀密实,粉喷桩质量达到设计要求。d、质量控制保证桩位正确,每延米水泥用量根据试验确定并符合设计要求,并对成桩进行单桩及单桩复合地基的载荷试验。土工格栅施工本标段部分地段采用土工格栅加固地基,主要工程量有土工格栅13031m2,干砌片石156.4m3,砂垫层4158m3,施工要点如下:A、垫层用砂采用洁净中粗砂,细粒土含量不大于3%,并

25、不含植物杂质。B、砂垫层铺设后,及时完成干砌片石护道或护脚,做好反滤层,保证排水畅通。C、土工格栅铺设时,长孔方向和线路横断面方向一致,土工格栅拉平拉直,幅与幅之间搭接长度30cm,并按设计要求逐幅回折迭头,并用填料压住。土工格栅上面的垫层,采用人工散铺整平,待上覆填土后,再用轻型机械压实,填料厚度超过0.6m后改用重型机械压实。 (3)路基本体施工 路堑施工 A、普通土、石质路堑施工 a、土方开挖 运距100米以内采用推土机,100500米采用铲运机,运距超过500米时采用挖掘机、装载机挖装,15t自卸汽车运输,推土机辅助作业。 开挖从最高处自上而下逐层纵向进行。双壁路堑挖方从两侧边坡顶部开

26、始,先挖边后挖心,以保证设计的坡率及边坡大面积平顺。开挖时使工作面带有微小的横坡,以利排水。半壁路堑挖方由边坡内侧向外逐层开挖。b、石方爆破石质路堑开挖采用两种方式进行。浅挖路堑地段以小型松动爆破为主,内燃空压机供风,手风钻钻眼,电雷管起爆;深路堑石方集中地段采用深孔松动爆破。潜孔钻机钻眼,非电毫秒雷管微差起爆。采用挖掘机或装载机装车,自卸汽车运输为主,小于100m时以推土机推运为主。路堑以短台阶开挖,分层形成工作面,先剥离后爆破,即将表面覆盖层普通土、硬土及强风化岩石采用大型机械先行剥离,机械无法处理处用小爆破方法开挖,分台阶,分层形成工作面。爆破方式为松动爆破,边坡采用预裂爆破,根据不同地

27、段及岩石风化程度,选择合理的孔网参数及可行的施工工艺,采用不同的装药结构,合理分配爆破;起爆采用非电微差网路,主炮孔均为复式双路;边坡孔为导爆索接力,确保起爆成功率。单耗系数控制在0.30.55kgm3之间。爆破规模为小型多次,每次单响药量max500kg,确保爆破不影响边坡的稳定。爆破施工工艺说明如下:a)施工准备:修建钻机作业平台,清除表面覆盖土层,测量土石分界线报监理工程师认可。根据设计爆破梯段,从上到下逐层修整,上层爆破为下层爆破创造条件,平台要求基本平整,无大的突出石块。困难地段采用小爆破,推土机整平。b)梯段台阶的开挖:形成合格的梯段台阶是保证深孔爆破取得好效果的关键,施工中使改造

28、好的掌子面呈垂直状,修筑时注意掌子面的顶部和根部处理,使顶部棱角分明,根部不留根坎;分层爆破力求在二个循环爆破中使掌子面达到要求。c)布孔:根据实际地形和施工断面情况,采用不同的布孔方式。双壁路堑采用直孔、斜孔结合,横向临空爆破,中间拉槽,实施光面爆破,确保边坡不受损伤。半壁路堑从设计断面边坡台阶高度自上向下分层,直孔、斜孔、边孔结合,纵向临空爆破,纵向开挖推进。布孔严格按照孔网参数由技术人员进行布设,采用“梅花”型或“方格”型,光面预裂爆破采用“一”字型,孔位钉桩,标明孔号、钻孔深度及方向,并在施钻前给钻机人员现场交底。 d)钻孔:钻孔顺序遵守“先边后中,先前再后”的原则,避免钻机移动时压坏

29、已成炮孔,钻机对位按桩进行,误差不得超过5cm,钻孔时掌握“软岩慢打,硬岩快打”的操作要领,做到:“一听、二看、三检查”,以防卡钻、夹钻,影响钻孔质量。钻孔达到设计深度后,吹净残渣,做好记录,并加以保护,防止杂物、雨水落入孔内。 e)装药:边坡孔采用间隔不耦合装药结构,主炮孔采用集中分层装药结构。装药人员严格按照设计药量和装药结构分组进行,专人操作、专人负责、专人检查。有水炮孔事先进行排水处理并采用防水炸药,保证装药质量。堵塞材料用粘土或砂夹粘土。堵塞用木质或橡胶炮杆,约30cm捣实一次,保证堵塞质量。 f)敷设网路:起爆网路根据施工现场实际及周围环境情况做不同设计,双壁路堑采用“V”型横向排

30、间微差网路,半壁路堑采用“一”型纵向排间微差网路。 g)网路连接:联网技术人员熟知各种规格的雷管、导爆索性能及使用规则,熟识网路图,在爆破工程师的统一指挥下有条不紊完成网路连接工作,杜绝擅自改变设计网路,杜绝多连或漏连现象发生,最后经过专门技术人员检查确认,网路规范、符合设计后警戒起爆。 h)挖运清底:爆破后,使用反铲挖掘机、装载机分多个工作面进行挖装,815t自卸车运输,按确定的施工工序机械化均衡循环作业,提高施工效率。施工中分层运输,结合实际预留施工运输便道,交错改移,随施工进展逐步清除。清底和个别巨石处理采用手风钻钻眼,小爆破方法解决,避免超欠挖,确保路堑开挖质量。B、弃方处理 a、弃方

31、采用挖掘机、装载机挖装,15t自卸汽车运至指定弃置点。 b、弃方堆置整齐、美观稳定、排水畅通,不对弃方周围的建筑物、排水等设施产生干扰或损坏,弃碴场防护工程同时施工。 c、弃方运输和堆放时,尽量减少植被破坏,并注意保护周围环境,不造成污染。d、按设计要求施工弃土场挡护工程。 路堤施工 A、填料选择 根据设计要求,由主管技术人员与试验人员现场勘察取土(包括取土场、利用方等),通过试验确定填料类别,提供检验数据,选择确定取土场地,按规定填写试验报告,报请监理工程师审批。 B、试验段施工 路堤填筑之前,首先结合施工路段选择面积不小于400m2的试验场地,按不同种类填料选用压实机械进行压实试验,确定机

32、械最佳组合方式、碾压速度、碾压遍数、工序、松铺厚度、填料的最佳含水量等技术参数,报监理工程师批准后,据此进行全面施工。 C、普通土填筑 严格按照铁路路基填筑压实施工工艺采用“三阶段、四区段、八流程”的施工工艺组织施工。 三阶段:准备阶段、施工阶段、竣工阶段; 四区段:填筑区段、平整区段、碾压区段、检验区段; 八流程:施工准备、测量放线、基底处理、分层填筑、摊铺平整、碾压夯实、检验签证、路面整形和边坡整修。 路堤填土先低后高,分层填筑;先填边后填心,分段集中施工,分层压实。填料的挖、运、铺、压连续进行。分层厚度不大于0.3m,采用压路机压实。 路堤填筑每侧加宽值不小于20cm,以保证路堤边缘有足

33、够的压实度。施工中,采取措施保护线路两侧地表植被和地表硬壳。具体详见“6.7.3-8路堤土方填筑施工工艺框图”。 D、石方填筑石方填筑的施工工艺与填土路堤大致相同,仍按四区段、八流程组织施工,石方填筑八流程是:施工准备、填料试验、基底处理、分层填石整平、振动碾压、检验签证、路堤整修、边坡整修。在具体操作上根据石方施工的特点,做好以下工作:a、 填料a) 选用不易风化的石料填筑。 b) 填料有较好的级配,最大块度不超过层厚的2/3,基床表层以下0.6m范围内填石块度不大于15cm。 c) 填料采用路堑和隧道弃碴时,保证其达到重型击实试验标准的100%。 b、施工方法a) 基底处理处理方法同填土路

34、堤。 b) 填筑 采用15t自卸汽车运输,纵向水平分层填筑,分层厚度由试验确定。填筑时设专人指挥车辆,按照先低后高,先两边后中间的顺序均匀卸料。 c) 码砌边坡 根据设计要求,在水平分层填筑石料的同时,做好路基边坡的码砌工作。码砌边坡的石料选用稍大的石块。边坡码砌与填筑同时进行,并与边坡填料同时压实。 d) 摊铺平整 采用162kW以上的推土机整平填层。填料中的大石块改小或拣出用来码砌坡面,以保证填层密实;不平处用人工铺填碎石找平。 e) 碾压碾压采用重型振动压路机压实。碾压按照先两侧(靠路肩部位,连同码砌坡面在内)后中间的顺序进行,两次碾压轮迹重叠不少于碾压轮宽的1/3,段与段间的纵向重叠不

35、少于1.0m,同时做到不漏压,无死角,碾压速度控制在4km/h以内。 E、台后及涵洞缺口的填筑 为保证结构物的稳定,待圬工强度达到设计规定并完成防水层施工项目后,从两侧水平、分层、对称填筑,小型压(夯)实机具压(夯)实。 F、检测 在路基填筑过程中,对填料质量、填筑分层厚度、每层的宽度和平整度,标高及压实密度等进行检测,达到要求方准进入下道工序施工,达不到时返工处理。 G、路基整形 路堤填筑到设计路肩标高后,做好路拱、路肩的整形、压实。按设计坡度进行刷坡。(4)顺层工点施工概况 本标段顺层以硬质岩顺层为主,主要集中在DK370+137 - DK380+845段,共计顺层路堑工点10处,长190

36、0.25m。硬质岩的顺层滑坡较多,规模较大。设计顺层分别采用顺层清方、设置抗滑桩、锚固桩、锚索桩、锚索等抗滑工程进行处理。DK375+480 - DK375+690与DK377+240 - DK377+680两段长650m,采用顺层清方方案处理。DK372+630 - DK372+850与DK372+935 - DK373+095两段长380m,采用混凝土抗滑桩、桩间浆砌片石重力式路堑墙方案处理,圬工方为:C20混凝土2562.9m3,M7.5号浆砌片石4341.1m3。DK370+137 - DK370+263、DK371+443 - DK371+596、DK379+935 - DK380+

37、084与DK380+717 - DK380+845四段长555.5m,采用混凝土锚固桩、桩间浆砌片石重力式路堑墙,锚固桩尺寸分1.52.0m,2.02.5m,2.03.0m三种。圬工方为:混凝土3868.4m3,M7.5号浆砌片石2052.1m3。DK371+185 - DK371+350与DK371+815 - DK372+065两段长415米,边坡分别高达25m和35m,采用混凝土锚固桩、双孔锚索桩、桩间设浆砌片石重力式路堑墙,桩顶坡面顺层清方或锚索加固。锚固桩、锚索桩尺寸分1.52.0m、2.02.5m、和2.03.0m三种,最大桩长17m,锚索采用高强度(1860MPa)低松驰的钢绞线

38、制作,长21-29m,锚索下倾角15。桩上锚索上下排距2m,上排距桩顶1m,上排锚索施加950KN预拉力,下排锚索施加900KN预拉力,钻孔直径150 mm;坡面锚索间距为4.04.0m,设置4-6排,钻孔直径为130mm。主要工程数量为C20混凝土5022m3,M7.5#浆砌片石2674.2m3,C15护壁混凝土2922.4m3,钢筋362.492t,钻孔长度7680米,15.2钢绞线70.493t,锚具306套,钢垫板8.75t,350号水泥浆114.8m3。施工方法A、顺层清方顺层清方由人工自上而下分层进行。B、抗滑桩、锚固桩施工a、施工工艺施工工艺见 “抗滑桩、锚固桩施工工艺框图”b、

39、施工要点a) 施工准备:修好天沟,做好地面及施工场地排水,按设计坡率测放开挖坡顶线。b)挖孔:人工隔桩挖孔,分节进行,简易辘轳吊土开挖,及时设置锁口护壁防护,锁口高出地面0.3m,护壁厚0.2m,石方开挖采用电雷管、小药量爆破,减小震动对孔壁的破坏。开挖较深时采取通风措施。c)钢筋:钢筋集中下料,人工现场绑扎成型,汽车吊放钢筋笼,采用焊接钢筋耳环的方法控制钢筋笼保护层。d)混凝土:混凝土采用机械拌合、机械运输,串筒灌注,插入式振捣器振捣。桩身砼连续灌注,一气呵成,避免形成水平施工缝。e)桩前岩体开挖:桩身强度达到70%以上时,分层进行桩前及桩间岩体开挖,及时施作桩间挡墙。C、桩间重力式挡土墙施

40、工挡土墙采用随开挖、随下基、随砌筑的方法施工,避免开挖后暴露时间过久。墙体分段、分层人工挤浆法砌筑,墙面勾平阴缝。间距23米设置泄水孔,每15米左右设置一道伸缩缝,采用沥青木板填塞。选用排水性能良好的反滤层,墙后土体适时分层填筑,保证质量。D、锚索桩、锚索施工a、 施工工艺施工工艺见 “锚索桩、锚索施工工艺框图”。b、施工要点a)钻孔:锚索孔采用地质钻钻孔,干钻法施工,钻孔方位角及下倾角误差控制在1以下,孔斜误差不大于1/50。遇到严重坍孔跟管钻进时采用预注浆加固后再行钻进,钻孔完成后及时用高压风清孔,下放钢绞线锚索。b)锚索下料及编束:锚索钢绞线采用砂轮切割机下料,下料长度为设计长度加工作长

41、度。下好料的钢绞线按设计的自由段长度用塑料套管隔离,套管内事先填满黄油,锚固段清污除锈。加上套管的钢绞线和一根压浆管(居中)一起编束,每隔2m用铁线紧箍;在锚固长度范围内安装定位片、紧箍环、扩张环和导向尖锥。c)锚索安装及锚固:将编好束的锚索用人工缓慢送入清洁的钻孔内。锚索采用孔底注浆法注浆,全孔灌注350号水泥砂浆。注浆压力控制在0.6MPa-0.8MPa,确保砂浆灌注饱满密实。d)锚索张拉:锚索张拉逐级进行、分两次完成,第一次张拉达设计初始拉力的70%,两次张拉时间间隔不超过5天,锚索张拉顺序按照设计要求进行。坡面张拉时垫橙斜托面与锚索垂直,确保锚索张拉时,其受力与锚索在同一轴线上。e)施

42、工中加强以下几方面施工控制:(a) 锚索桩施工预埋钢管要精确定位,误差控制在2mm之内。(b) 桩身砼强度达到设计强度的70%后,进行桩身预应力锚索的张拉。(c)按照锚索孔数量的5%安装GMS型锚索测力计,锚索测力计按设计位置安设。6.7.4桥涵工程1)概况本标段有大桥8座,中桥3座,公路立交桥1座,涵洞117座。桥梁基础为明挖扩大基础、挖孔桩和钻孔桩三种,墩身为圆形、圆端形、矩形三种;其中圆形、圆端形有实体墩和空心墩之分,矩形墩为实体墩,桥台为T形桥台。2)总体施工方案桥梁基础均采用常规法施工。钻孔桩采用冲击钻机成孔。位于陡坡地带的基础开挖采用小药量爆破,以防顺层坍落,基坑边壁采取喷砼或挂网

43、喷锚措施加固。30米以下的墩身施工采用组合钢模板配木模,内衬2mm硬质PVC板,墩身分次灌注,收坡用木模调整。墩身高小于20米时,垂直提升采用吊车或井字架;墩高大于20米时,在墩旁用万能杆件拼装井字架,井字架上设扒杆。直线高墩桥采用5t缆索吊机提升,JPM爬模体系施工;曲线高桥墩采用自成体系的塔吊爬架施工。砼采用设有自动计量装置的拌合站拌和,砼运输车运输,吊送入模。涵洞基础墙身采用常规法施工,盖板集中预制,吊车安装。桥面系步板集中预制,钢构件加工场制做,现场安装。3)施工方法和施工工艺(1) 基础工程 明挖基础施工明挖基础采用放坡明挖施工。以挖掘机为主、人工辅助成型。地形条件困难时,采用人工开

44、挖。根据土质情况和开挖深度确定放坡坡度。石方开挖采用浅孔松动爆破,轻型凿岩机打眼。施工时在基坑四周做好地面排水沟,基坑内设集水井、采用污水泵排水。模板采用组合钢模板。钢筋集中制作,人工绑扎。插入式振捣器振捣,分层灌注混凝土。 挖孔桩基础施工采用人力开挖,机械提升。施工前,孔口四周做好排水沟,开挖时根据土质和渗水情况,设方木支撑和150号砼护壁。砼护壁时每挖深0.6-1.6m时,立模灌注护壁砼。井内石方爆破采用浅孔松动爆破。炮眼深度为硬岩层时不超过0.4m、软岩层时不超过0.8m,装药深度不超过炮眼深度三分之一,采用电雷管起爆。爆破前对炮眼附近的支撑采取防护措施,护壁砼强度尚未达到2.5Mpa时

45、,不进行爆破作业。施工时加强通风排水。挖孔过程中经常检查孔身尺寸和平面位置,孔的中轴线偏斜不大于孔深的0.5%,截面尺寸满足设计要求,孔口平面位置与设计孔位偏差不大于5cm。挖孔至设计高程后,进行清底,做到平整、无松碴、无泥污,经监理工程师检查合格后,将孔底积水用污水泵排尽,采用串筒灌注砼,插入式振捣器捣固。砼一次连续灌注完成。 钻孔桩施工根据本标段地质情况,钻孔采用冲击钻机成孔。位于水中的基础设置草袋围堰。大桥的钻孔泥浆池、沉淀池隔跨设置。A、护筒制安护筒采用钢板制作,其内径比桩径大40cm,护筒长度为4.0m。埋设时护筒顶面高于施工地面30cm。B、护壁泥浆 钻孔采用泥浆护壁,泥浆采用高液

46、限粘土或膨润土造浆。钻进时,泥浆的相对密度、粘度、胶体率均要符合铁路桥梁施工规范的要求。C、钻进 开钻时,护筒底2m深范围内采用低冲程冲进,保证井口坚实、竖直、园顺并防止孔口坍塌。钻进深度超过护筒底2m时增大冲程进行正常钻进。钻进时,起落钻头速度均匀,避免过猛或骤然变速。钻孔作业连续进行,随时测定泥浆比重,并保持孔内泥浆顶面高度,防止塌孔。 相邻钻孔待已灌注孔砼强度达到2.5Mpa后方可开钻,保证已灌注的砼质量。D、清孔 钻孔至设计标高后,对孔径、孔深、垂直度进行检测,合格后清孔。清孔时保持孔内水头高度,以免塌孔。清孔后对孔底沉碴厚度进行检测,同时检查泥浆的各项指标,合格后安放钢筋笼。E、钢筋笼制作安装 钢筋笼采用点焊成型,现场集中加工制作。为保证钢筋有足够的保护层,在钢筋笼四周设钢筋耳环。吊装时为保证钢筋笼不变形在笼内加设支撑,钢筋笼入孔后采取措施牢固定位,以防在灌注过程中发生掉笼或浮笼现象。F、砼灌注 水下砼灌注采用直径250mm的钢导管,每节长2m,底节长4m,配以0.5m及1m调整管节,管节间用带有胶垫的法兰盘联结。导管吊入孔内,其下端距孔底0.30.5m。导管在使用前先进行试拼并做水压试验。砼在搅拌站集中拌合,机动翻斗车运输,吊车提升灌注。水下砼一次连续灌注。砼的初存
