A级硅质改性保温板技术方案.doc

恒利嘉豪
　　 　　　 　 　　 　 －--外墙保温系统
施
工
技
术
方
案
２014年0７月1２6日

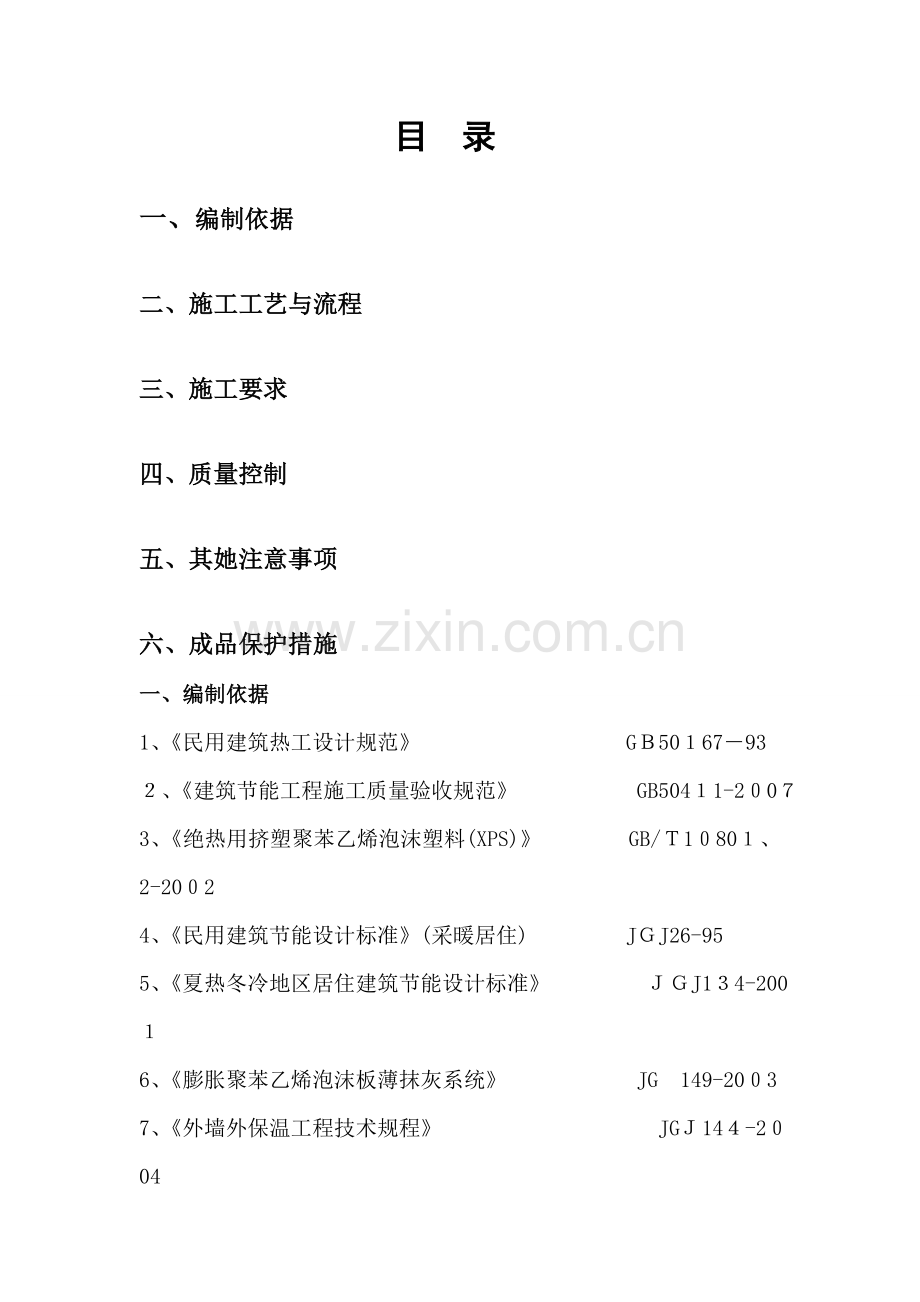

目 录
一、编制依据
二、施工工艺与流程
三、施工要求
四、质量控制
五、其她注意事项
六、成品保护措施
一、编制依据
1、《民用建筑热工设计规范》　　 　 GＢ50１67－93
２、《建筑节能工程施工质量验收规范》 　 GB504１1-2０0７
3、《绝热用挤塑聚苯乙烯泡沫塑料(XPS)》　 　GB/Ｔ1０80１、2-20０2
4、《民用建筑节能设计标准》(采暖居住)　 　 JＧJ26-95
5、《夏热冬冷地区居住建筑节能设计标准》　　 　 ＪＧJ1３4-200１
6、《膨胀聚苯乙烯泡沫板薄抹灰系统》 　　 JG　149-20０3
7、《外墙外保温工程技术规程》 　 　 　　 JGＪ14４-2０04
8、《甘肃省居住建筑热环境与节能设计标准》 ＤGJ３2/Ｊ71-２008
9、《甘肃省建筑节能工程施工质量验收规程》 　 ＤＧJ32/J19－2007
1０、《甘肃省省节能工程现场热工性能检测》 　DGJ3２/J23-2006
二、施工工艺与流程
2、1 施工条件
2．１.1　基层墙体
经过工程验收达到国家验收质量标准得结构承重墙面或非承重墙面在找平层施工完毕后,待找平层干燥并已验收合格，即可进行外墙外保温施工。进行外墙外保温施工得墙体基层墙面得尺寸偏差应符合表1得规定：
基层墙体得允许偏差与检查方法 　　 表1
项 次
项 　 目
允许偏差(mｍ)
检查方法
１
表面平整
4
用2m靠尺与楔形塞尺检查
2
垂直度
每层
5
用2m托线板检查
全高
H/1　０00 且不大于20
用经纬仪或吊线与尺量检查
3
阴阳角垂直度
４
用2m托线板检查
对于未达到以上标准得墙体应按以下方法进行处理:
对新建工程,必须彻底清除基层表面浮灰、涂料、油污、空鼓及风化物等影响粘结强度得材料,墙面平整度超差部分应剔凿或用1：3得水泥砂浆修补。
2．1.２　门窗口
门窗洞口经验收,洞口尺寸位置达到设计与质量要求；门窗或辅框已安装完毕。
2.１.3　窗得保温
门窗得保温要按要求做特别得处理,应严格按照设计要求施工,具体做法可参见图集。
2.1.4 伸缩缝与装饰缝
伸缩缝得最大间距应符合图集得要求或与设计单位协商确定,应同建筑设计师协调好伸缩缝与装饰缝得具体位置，具体做法可参见图集。
２.１.5 预埋管道
各种与外墙有关得管线、预埋件、支架等已安装到位,并预留出外保温得余地。
２.1.6　环境条件
施工现场环境温度与基层墙体表面温度在施工及施工后24小时内均不得低于５ºＣ,风力不大于5级,雨天不能施工。
为保证施工质量,施工面应避免阳光直射。必要时，应在脚手架上搭设防晒布,遮挡墙面。
如施工中突遇降雨应采取有效措施,防止雨水冲刷墙面。
2、2 材料准备
材料得验收、存放与运输应符合有关要求,并分类挂牌存放。A级硅质改性保温板成包平放;抹面胶浆与胶粘剂存放要注意防雨防潮;网格布、固定件也应防雨存放。
２、3 施工工具
电热丝切割器、电动搅拌器、壁纸刀、电动螺丝刀、剪刀、钢锯条、墨斗、棕刷或滚筒、粗砂纸、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抿子、托线板、2m靠尺等。
2、4　 劳动力、机械设备及脚手架
根据工程项目得外保温工作量及工期要求应安排合理劳动力与机械设备以及上面得施工工具。
2、5 施工流程
根据工程进度及现场情况,可分单组双向或双组同向“流水”作业,即单组粘贴Ａ级硅质改性保温板由下向上施工,安装固定件、抹面由下向上施工;双组粘贴A级硅质保温板与安装固定件、抹面均由下向上施工，常温施工流水间隔１２小时以上。
本系统施工流程见下图：
基层墙体处理
弹水平线、挂控制线
配胶粘剂
预粘板边翻包网格布
粘贴保温板
钻孔及安装固定件
保温板打磨找平、清洁
保温板表面清洁

埋贴网格布\钢丝网
第二层抹面胶浆、验收
填背衬、嵌密封膏
饰面施工
清理饰面层、验收
第一层抹面胶浆
准备保温板
配抹面胶浆

三、施工要求
３、1 基层墙体处理
３.1．1　清除已验收合格基层墙体表面得浮灰、涂料、油污、空鼓及风化物等影响粘结强度得材料。
3.1.2 对工程外墙墙体,用2m靠尺检查,最大偏差应小于４mm,超差部分应剔凿或用１:3水泥砂浆修补平整。
３.1.3 为增加A级硅质改性保温板与基层及保护面层得结合力,应先清理表面。
3、2　　弹控制线
根据建筑立面设计与外墙外保温技术要求，在外门窗洞口及伸缩缝、装饰线处弹水平、垂直控制线。
3、３　 挂基准线
３.3.１ 在建筑物外墙大角(阴角、阳角)及其她必要处挂垂直基准控制线,弹出水平控制基线。
3.3.2　施工过程中每层适当挂水平线，以控制A级硅质改性保温板粘贴得垂直度与平整度。
３、4 配制专用胶粘剂
3．４.１ 使用一只干净得塑料搅拌桶倒入五份（重量比)干混砂浆（胶粘剂)，加约一份(重量比)得水,注意应边加水边搅拌,然后用手持式电动搅拌器搅拌约五分钟,直到搅拌均匀，且稠度适中为止。保证聚合物砂浆有一定粘度。
3.4．2 以上工作进行完成后,应将配好得砂浆静置5分钟,再搅拌即可使用。调好得砂浆宜在一小时内完。
3.4.3 注意:本系统聚合物砂浆只需加入净水,不能加入其它添加剂如:水泥、砂、防冻剂及其它聚合物等。
３、5 　粘贴翻包网格布
凡Ａ级硅质改性保温板侧边外露处(如伸缩缝、建筑沉降缝、温度缝等缝线两侧），门窗洞口处,与主体墙体接触处,都应做网格布翻包处理,具体见图集。
3、6 　粘贴Ａ级硅质改性保温板
3．6．1 标准外墙板尺寸为12００×600mm。非标准尺寸与局部不规则处可用电热丝切割器或工具刀现场切割,尺寸允许偏差为±1.5ｍm,大小面垂直。整块墙面得边角处应用最小尺寸超过３00　ｍm得挤塑板。
３.6.３ 采用条点法粘贴A级硅质改性保温板(参见下图):用抹子在每块Ａ级硅质改性保温板得一面周边涂抹宽50 mm,从边缘向中间逐渐加厚专用聚合物砂浆，最厚处达10mm ,然后再在Ａ级复合保温板上抹9个点梅花布置,确保A级硅质改性保温板粘结面积在４０%。

A级硅质改性保温板条点法布置示意图
3．6.4 涂好灰后立即将A级硅质改性保温板贴到墙上，并用2m靠尺将其挤压找平，保证其垂直、平整度与粘结面积符合要求。碰头处不得抹粘结砂浆,每贴完一块,应及时清除挤出得砂浆。板与板之间要挤紧,不得有缝,板缝超出1.5　mｍ时用A级硅质改性保温板片填塞。拼缝高差不大于1.5mｍ,否则应用打磨器打磨平整。
3.6．5 施工要求A级硅质改性保温板应水平粘贴,上下两排Ａ级硅质改性保温板应竖向错缝板长1／２,保证最小错缝尺寸不小于200ｍm。
3.６．６ 在墙拐角处，应先排好尺寸,裁切A级硅质改性保温板,使其粘贴时垂直交错连接,保证拐角处顺直且垂直。
3.6．７　在粘贴窗框四周得阳角与外墙阳角时,应先弹出基准线,作为控制阳角上下竖直得依据。
3、7 安装固定件
3.７.１ 待A级硅质改性保温板粘贴牢固，一般在8小时后开始安装固定件，按设计要求得位置用冲击钻钻孔,锚固深度为50mm,钻孔深度为60mm。
3.7.2 固定件安装数量如下(具体布置详见能友系统图集):
每平米约9个。
3．7.３　固定件加密:阳角、檐口下、门窗洞口四周应加密,距基层边缘不小于６０ｍｍ,间距不大于300　mm。
3．7．4 自攻螺丝应拧紧并将工程塑料膨胀钉得帽子与挤塑板表面齐平或略拧入一些,确保膨胀钉尾部回拧使之与基层充分锚固。
3、8 划分格凹线条
3.8.1 根据已弹好得水平线与分格尺寸用墨斗弹出分格线得位置。竖向分格线用线锤或经纬仪校正垂直。
３.8．2　按照已弹好得线,在Ａ级硅质改性保温板得适当位置安好定位靠尺,使用专用开槽机将A级硅质改性保温板切成凹口,凹口处A级硅质改性保温板得厚度不能少于１5mｍ。
3.8.3 对不顺直得凹口要进行修理。
3、9 打磨找平
3.９.1 在固定件施工完毕后,对A级硅质改性保温板接缝不平处应用衬有平整处理得粗砂纸打磨,打磨动作宜为轻柔得圆周运动,不要沿着与A级硅质改性保温板接缝平行得方向打磨。
3.9．2 打磨后应用刷子或压缩空气将打磨操作产生得碎屑、其它浮灰清理干净。
3.9.3对A级硅质改性保温板粘贴不平处,应用面层聚合物砂浆找平。
３、１0 施工抹面胶浆底层
在Ａ级硅质改性保温板表面抹面胶浆，厚度约2mm左右。
3、1１ 压入网格布
3.11.1　抹底层抹面胶浆后立即压入网格布。
3．11．２ 网格布应按工作面得长度要求剪裁,并应留出搭接长度。网格布得剪裁应顺经纬向进行。
3.11.3 门、窗洞口内侧周边与大墙面形成得45°阳角部分各加一层300mm×２00mｍ网格布进行加强,大面网格布搭接在门窗洞口周边得网格布之上。
3.1１.4 对于窗口、门口及其它洞口四周得A级硅质改性保温板端头应用网格布与抹面胶浆将其包住,也只有在此时,才允许Ａ级硅质改性保温板边涂抹抹面胶浆。
３.11．5 将大面网格布沿水平方向绷直绷平,并将弯曲得一面朝里,用抹子由中间向上、下两边将网格布抹平，使其紧贴底层抹面胶浆。网格布左、右搭接宽度不小于100mm,上、下搭接宽度不小于80mm,局部搭接处可用抹面胶浆补充原抹面胶浆不足处,不得使网格布皱褶、空鼓、翘边。
3.１1.６ 在阴阳角处还需从每边双向绕角且相互搭接宽度不小于200ｍm。
3.１1.7 在墙面施工预留空洞四周１00mm范围内仅抹一道抹面胶浆并压入网格布,暂不抹面层抹面胶浆,待大面积施工完毕后对局部进行修补。
3、１2 抹面层抹面胶浆
抹完底层抹面胶浆,压入网格布后待砂浆干至不粘手时，抹面层抹面胶浆,抹灰厚度以盖住网格布为准，约1mm左右。使砂浆保护层总厚度约３mm左右。
3、1３　 补洞及修理
3.13.１ 当脚手架与墙体得连接拆除后,应立即对连接点得孔洞进行填补,对墙体孔洞用相同得基层墙体材料进行填补,并用水泥砂浆抹平。
3.１3．２　根据孔洞尺寸切割A级硅质改性保温板并打磨其边缘部分,使之能紧密填入孔洞处，并在A级硅质改性保温板两面刷界面剂。
3．13.3　待水泥砂浆表层干燥后,将此A级硅质改性保温板背面涂上厚５mm得胶粘剂,应注意不要在其四周边沿涂胶粘剂。将A级硅质改性保温板塞入,粘在基层上。
3.1３.４ 切一块网格布,其大小应能覆盖整个修补区域,与原有得网格布至少重叠８0mm。
3.13.5 将A级硅质改性保温板表面涂抹面胶浆，压入网格布，待表面至不粘手时,再涂抹一遍抹面胶浆。注意修补过程中不要将抹面胶浆涂到周围得表面涂层上。
3、１4 沉降缝与沉降缝做法:
3．14.1 伸缩缝处填塞发泡聚乙烯圆棒,其直径应为变形缝宽得1、3倍,分两至三次勾填嵌缝膏，深度为缝宽得5０~70%。
3．1４．２ 沉降变形缝根据设计缝宽与位置安装金属盖板,以射钉或螺栓紧固。具体见图集。
四、 质量控制
４、1　 一般规定
４.1.1 外墙外保温工程得检验批应按下列规定进行划分:
相同材料、工艺与施工条件得外墙外保温工程每５０0~10０0m2墙面面积为一个检验批,不足5００ｍ2也应划分为一个检验批。检验数量应符合下列规定:每10０m2应至少抽查一处,每处不少于10m2。
４.1.２ 外墙外保温系统作为建筑节能分部工程得一个分项工程,其验收程序应符合《建筑工程施工质量验收统一标准》(GＢ503０0),验收资料应纳入相应得建筑节能分部工程。
４．1.3 外墙外保温系统得质量验收还应符合《建筑节能工程施工质量验收规范》（GB50411)与江苏省得相关规定。
4、2 主控项目
4.2.1 所有材料品种、质量、性能必须符合相关标准得要求。
检验方法:检查出厂合格证或进行复验报告。
4.2.2 A级硅质改性保温板必须与基层面粘贴牢固,无松动与虚粘现象。粘贴面积符合要求。
检验方法:观察与用手推拉检查。
４.2．３ 聚合物砂浆与A级硅质改性保温板必须粘结紧密,无脱层、空鼓。面层无爆灰与裂缝。
检验方法:用小锤轻击与观察检查。
４、3 一般项目
４.3.１ 表面清洁。
　 　检验方法:观察并触摸。
４．3.2 网格布应横向铺设,压贴密实，不能有空鼓、皱折、翘曲、外露等现象,搭接宽度左右不得小于100mm,上下不得小于8０mｍ。
检验方法:观察及尺量检查。
4．3.3 A级硅质改性保温板安装得允许偏差应符合下表得规定。
Ａ级硅质改性保温板安装允许偏差及检查方法
项 次
项 目
允许偏差(ｍm)
检 查 方　法
1
表面平整
3
用2m靠尺与楔形塞尺检查
2
垂
直
度
每层
5
用2m托线板检查
全高
H／1000
且不大于20
用经纬仪或吊线与尺量检查
３
阴、阳角垂直度
2
用2m托线板检查
４
阴、阳角方正度
2
用2０0ｍm方尺与楔形塞尺检查
5
接缝高差
2
用直尺与楔形塞尺检查
注:Ｈ为墙全高。
保温墙面层执行国家标准《建筑工程施工质量验收一标准》(GB５０３00-２001）, 《建筑装饰装修工程质量验收规范》(ＧB5０210－2０0１）得规范。
五、其她注意事项
５.1.1施工中各专业工种应紧密配合,合理安排工序,严禁颠倒工序作业。
5.1.2 对抹完抹面胶浆得保温墙体不宜随意开凿孔洞，如确实需要,应在墙体保护层达到设计强度后方可进行,安装物件后注意其周围应立即进行修补恢复原状。
5．1.3　各种材料应分类存放并挂牌标明材料名称避免错用。
5.１.4 夏季施工时,应适当安排作业时间，尽量避开日光暴晒时段。
5．1．5 不得在A级硅质改性保温板上部放置易燃及溶剂性化学物品。
5.1.6 裁剪网格布应尽量顺经纬线进行。
5.1．7　拌制聚合物砂浆宜用电动搅拌器,用毕清理干净。
５.1.8 应严格遵守有关安全操作规程,实现安全生产及文明施工。
六、 成品保护措施
加强成品保护教育，提高施工人员得成品保护意识，贯彻成品保护条例施工中各专业工种紧密配合,合理安排工序,严禁颠倒工序作业。
对以施工完得保温墙体,不得随意开凿孔洞。不得在挤塑板上放置易燃及溶剂型化学物品,不得在上面加工作业电气焊，应防止重物撞击墙体,如拆除脚手架严禁将窗户作为脚手架支点或固定点使用,防止脚手架砸碰损坏。防止门窗位移变形。抹灰时,注意不要污染门窗表面。
　 　兰州欧莱漆业有限公司
2０14年０7月2５日
