(整理)CAD出图比例..doc

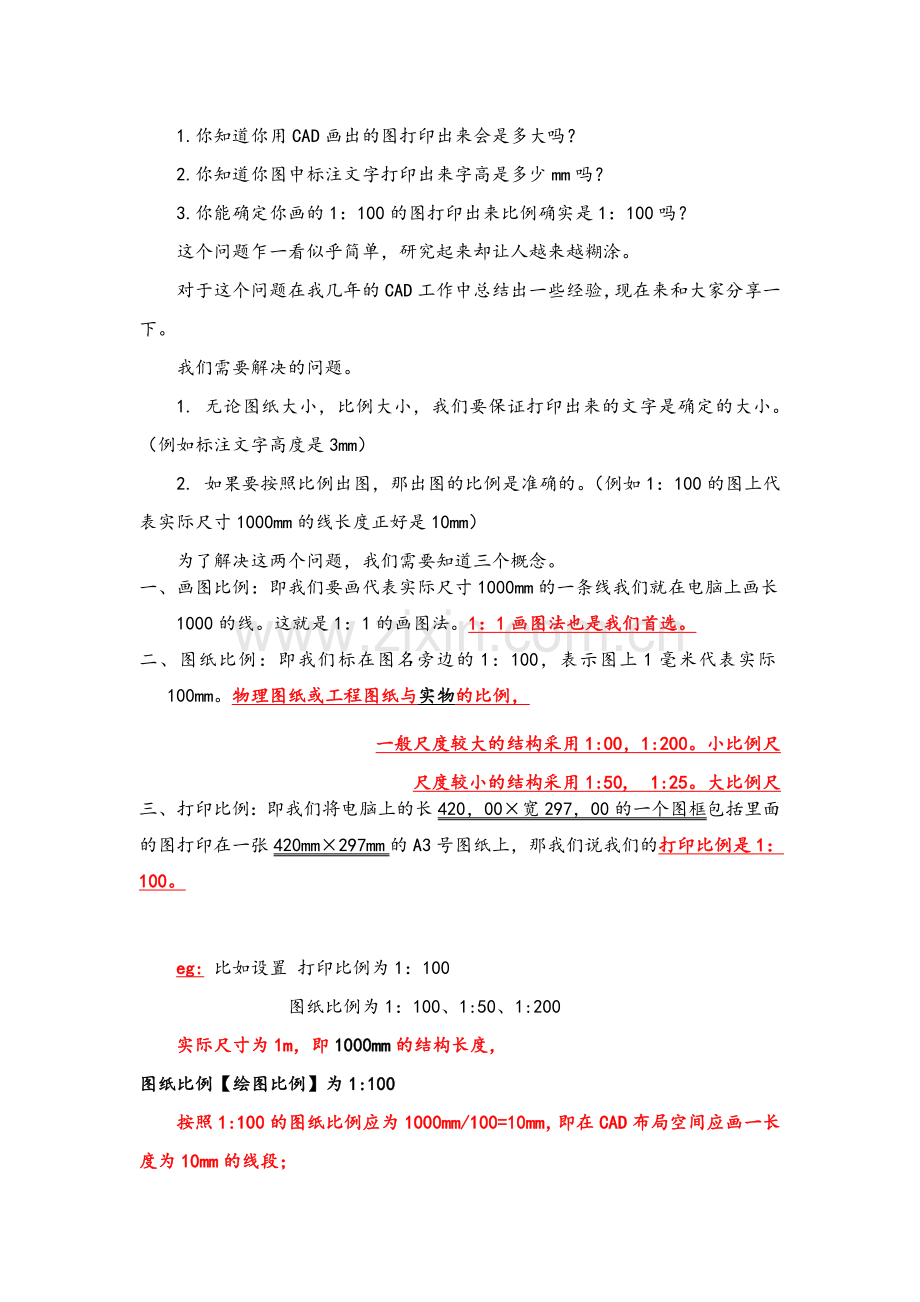

1.你知道你用CAD画出的图打印出来会是多大吗？2.你知道你图中标注文字打印出来字高是多少mm吗？3.你能确定你画的1：100的图打印出来比例确实是1：100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。对于这个问题在我几年的CAD工作中总结出一些经验，现在来和大家分享一下。我们需要解决的问题。1. 无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。（例如标注文字高度是3mm）2. 如果要按照比例出图，那出图的比例是准确的。（例如1：100的图上代表实际尺寸1000mm的线长度正好是10mm）为了解决这两个问题，我们需要知道三个概念。一、画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。这就是1：1的画图法。1：1画图法也是我们首选。二、图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。物理图纸或工程图纸与实物的比例，一般尺度较大的结构采用1:00，1:200。小比例尺 尺度较小的结构采用1:50, 1:25。大比例尺三、打印比例：即我们将电脑上的长420，00宽297，00的一个图框包括里面的图打印在一张420mm297mm的A3号图纸上，那我们说我们的打印比例是1：100。eg: 比如设置 打印比例为1：100 图纸比例为1：100、1:50、1:200实际尺寸为1m，即1000mm的结构长度，图纸比例【绘图比例】为1:100按照1:100的图纸比例应为1000mm/100=10mm，即在CAD布局空间应画一长度为10mm的线段；由于打印比为1:100，采用A3图纸，即420mm*297mm，这个10mm必须放大420,00/420=100倍之后在CAD上画出相应的1000mm的长度。图纸比例为1:50按照1:50的图纸比例应为1000mm/50=20mm，即在CAD布局空间应画一长度为20mm的线段；由于打印比例为1:100，采用A3图纸，即420mm*297mm，这个20mm必须放大420,00/420=100倍之后在CAD上画出相应的2000mm的长度。图纸比例为1:25按照1:25的图纸比例应为1000mm/25=40mm，即在CAD布局空间应画一长度为40mm的线段；由于打印比例为1:100，采用A3图纸，即420mm*297mm，这个40mm必须放大420,00/420=100倍之后在CAD上画出相应的4000mm的长度。图纸比例为1:200按照1:200的图纸比例应为1000mm/200=5mm，即在CAD布局空间应画一长度为5mm的线段；由于打印比例为1:100，采用A3图纸，即420mm*297mm，这个5mm必须放大420,00/420=100倍之后在CAD上画出相应的500mm的长度。在CAD中所需要画的尺寸=实际尺寸mm/绘图比例 X 打印比列为了搞清楚这三个概念之间的关系，我们要把握住一个关键，那就是：一、环境影响评价的发展与管理体系、相关法律法规体系和技术导则的应用“！图纸大小！”1.环境影响评价依据的环境标准体系很显然，你如果不知道你要将图打在多大的纸上，或者不知道你要打印的这张纸的尺寸，你怎么能知道你打出来的图多大？又怎么知道图上的字多大？对不对？A4图纸的尺寸是210mm297mm，我们一定要熟记这个数。因为通过它可以知道其他图纸的尺寸，如果以后忘了，可以找一张A4纸用尺量一下。（5）公众意见采纳与不采纳的合理性；A3纸是A4纸的两倍大，即：420mm297mm。A2纸是A3纸的两倍大，即420mm594mm。下面我们来分析上面三个概念之间的关系，通过他们之间的关系，解决我们的前面提到的两个需要解决的问题。首先举个例子来证明三个比例之间的关系。例：一张建筑标准层平面图，图纸比例1：100，建筑物大约45m长15m宽。正确答案A我们用1：1画图法，画出的图就是4500015000，加上尺寸标注和轴线标注还要更大一些。如果把这个图放在图框里，需要用多大的图框呢？这个问题换一个提法就是，这张图如果打印出来，保证1：100打在多大的图纸上合适呢？我们会发现，A2图纸420mm594mm这个尺寸放大100倍即4200059400能将这个图包含在里面。于是我们可以这样做，画一个420mm594mm的标准图框，因为它是实际尺寸画的，所以图框里的字你想要多大就设多大。图框的格子之间的距离也是实际的尺寸，就是说“设计”、“审核”、“制图”这些格你想要1厘米宽你就在电脑上画10宽。（我叫它标准图框，建议大家也这样做，这有利于对一些参数设置的理解）画好之后将这个图框放大100倍，框住你原来画的图。然后将这个图框包括里面的图（4200059400）打印在420mm594mm的A2图纸上，这样这张图的比例就是1：100的。(把标准图框放大或缩小来控制图纸的比例的，图框放大几倍，图就缩小几倍。)好了，大家通常都是这样作的，但是其中的道理可能不是很清楚，如果是规则的图纸还好，一旦要出不规则的图，比如说不要求比例，只要求一张纸上满满的装一个节点图。或者一张图上有很多个图，比例又不同，很多人就会乱了。我们来把这些问题搞清楚。需要思考的问题是：1. 上面我们举的例子为什么就能打印出1：100的图：2. 在上面例子中我们要得到3mm的文字，我们需要设定文字高度是300，这个原因是什么，和什么有关。4.建设项目环境影响评价文件的分级审批 关于第一个问题。我们可以这样理解，我们把一张纸放大100倍，在上面用1：1来画图，然后缩小100倍来使用，当然它的比例就是1：100。结论就是，我们将纸放大多少倍，即把标准图框放大多少倍，我们就会得到多大比例的图（前提是1:1画图），这个结论得到的结果就是，如果你把A2标准图框放大100倍之后框不住你的图，那么你只能换张大图纸的图框，（A2图纸可以加长，或用A1）或者只能表示出图的一部分了。将图框再放大或将图缩小的做法将会破坏1：100的比例。建设项目所处环境的敏感性质和敏感程度是确定建设项目环境影响评价类别的重要依据，环境影响评价文件应当就该项目对环境的影响做重点分析。关于第二个问题。很多人都认为因为图是1：100的所以文字的高度当然设100倍高，其实不是，这种情况只在1：1画图的时候成立，有的时候我们也要用到非1:1画图的时候，比如在基础平面图同一张图纸上画出的基础详图和地梁断面图就不能1：1画，否则太小看不见。我们必须将其放大。而它上面的文字高度设定的倍数显然和它的比例无关，而是和基础平面图上的字高度相同，因为一张纸上的字应该是相同的。其实文字高度设置倍数是唯一与打印比例有关的。就是说电脑上图的大小和实际中纸的大小的比。因为文字也一样，它的问题就是电脑中字的大小和实际中字的大小的比。这两个比值显然是永远相等的。我们不用管图纸比例，如果你将放大100倍的A2标准图框打印在A2纸上，文字高度就设成100倍；如果你将放大10倍的A2标准图框打印在A2纸上，文字高度就设成10倍，如果你将放大2倍的A2标准图框打印在A2纸上，文字高度就设成2倍。这是永远不会错的。根本不用管你图纸比例和画图比例。（4）跟踪评价的结论。关于第一个问题我们解决的似乎不太理想，如果不是1：1画图呢？比例怎么确定。我们现在来解决这个问题。首先：为什么我们不用1：1画图呢？因为在一张图纸上如果有多个图，而他们都用1：1来画的话，将会有的图看不见，有的又很大。所以我们有的图不能用1：1来画。（注意：其实是1：1画完之后再缩小或放大。在画的时候一定永远都用1：1，否则你是自己给自己找麻烦。）我们应该有这样一个共识：那就是在一张图上至少有一个是1：1的，就是不需要放大或缩小的。一般也是最大最主要的那个图。其他图的比例要根据他来确定。如果主要部分是1：100的，那将小图放大10倍，那小图就是1：10。这个大家应该可以理解吧。大家可以通过实践来验证一下这些道理。下面我把我的一个方法推荐给大家，按照我的方法你根本不用总是思考这里面的关系和比例，一切都清楚明白。这个方法的解决关键就在于“尺寸标注样式的设置！”先说下我的设置方法：3）应用污染物排放标准时，依据项目所属行业、环境功能区、排放的污染物种类和环境影响评价文件的批准时间确定采用何种标准。综合性排放标准与行业性排放标准不交叉执行，即：有行业排放标准的执行行业排放标准，没有行业排放标准的执行综合排放标准。样式名zhy3x100x1，尺寸界限：超出尺寸线1.5，起点偏移量：2，箭头大小1.5。文字高度3，文字位置从尺寸线偏移1，调整：使用全局比例设100，主单位：测量单位比例设1。我解释一下：zhy3x100x1，我们可以记成3xAxB，这里面zhy是我名字首字母，3表示文字高度，100表示全局比例，1表示测量比例。这个标注样式用于1：1画图的1：100的图纸，打印出来之后就是3表示文字打印出来的高度是3mm，100表示打印比例是1：100，即图框的放大比例是100，（在B1的时候表示图纸比例是1：100），后面那个B1是画图比例1：1。按照这个规则，我们再新建几个自己常用的标注样式，3x100x0.5;3x100x0.2;3x50x1等等。当B1的A100的时候，图纸比例是1：100，B0.5，A100的时候是在1：100的图纸中放大2倍的图，图纸比例也就是1000.5即1：50。图框放大多少倍就用A等于多少的。然后在这张图上1：1的，就用B1，放大N倍的就用B1/N。只要与原来的不同就新建标注样式，建个10个8个也没问题，因为很清楚。（2）是否符合国家产业政策和清洁生产标准或要求。这样就可以永远保证打印出来的文字高度是3，而标注的时候标出的尺寸就是实际尺寸。这就在于A全局比例和B测量比例的设置。（注意B测量比例是你将图放大的倍数的倒数）。这两个参数是非常重要和有用的，A全局比例可以理解成打印比例，B测量比例可以理解成缩放倍数（的倒数）。其他参数全可以根据自己爱好设置了。多建几个标注样式，不同的图用不同的标注样式来标注。好了，可能说的比较乱，全当抛砖引玉。最后的提示：（二）建设项目环境影响评价的工作等级1.文字高度取决于电脑中图的尺寸和实际中纸的尺寸的比。2.清楚纸张的大小尺寸是解决一切问题的关键。
