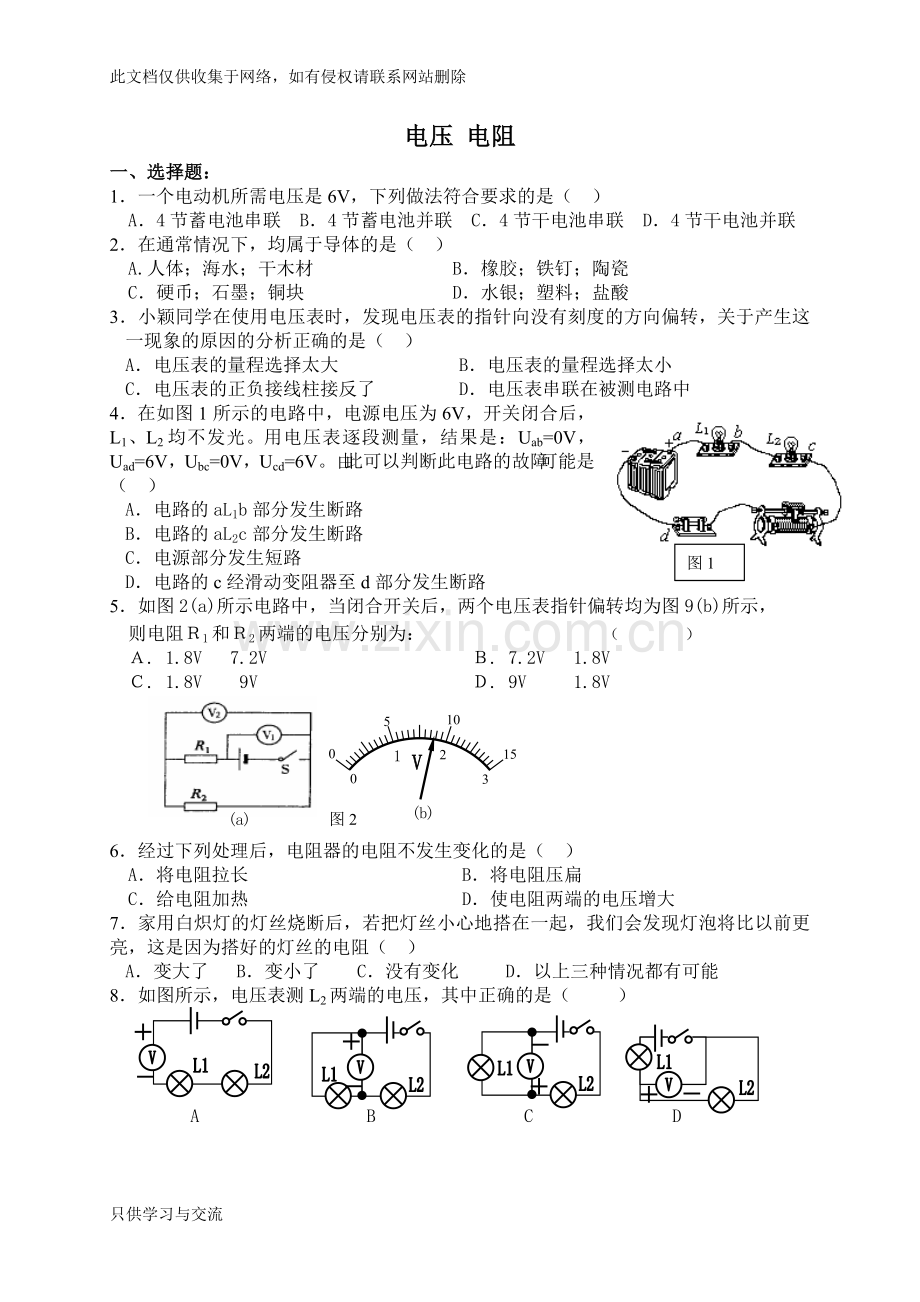

电压 电阻
一、选择题：
1．一个电动机所需电压是6V，下列做法符合要求的是（ ）
A．4节蓄电池串联 B．4节蓄电池并联 C．4节干电池串联 D．4节干电池并联
2．在通常情况下，均属于导体的是（ ）
A.人体；海水；干木材 B．橡胶；铁钉；陶瓷
C．硬币；石墨；铜块 D．水银；塑料；盐酸
3．小颖同学在使用电压表时，发现电压表的指针向没有刻度的方向偏转，关于产生这一现象的原因的分析正确的是（ ）
A．电压表的量程选择太大 B．电压表的量程选择太小
C．电压表的正负接线柱接反了 D．电压表串联在被测电路中
4．在如图1所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光。用电压表逐段测量，结果是：Uab=0V，Uad=6V，Ubc=0V，Ucd=6V。由此可以判断此电路的故障可能是（ ）
A．电路的aL1b部分发生断路
B．电路的aL2c部分发生断路
图1
C．电源部分发生短路
D．电路的c经滑动变阻器至d部分发生断路
5．如图2(a)所示电路中，当闭合开关后，两个电压表指针偏转均为图9(b)所示，
则电阻Ｒ1和Ｒ2两端的电压分别为： （ ）
Ａ. 1.8V 7.2V Ｂ. 7.2V 1.8V
Ｃ. 1.8V 9V Ｄ. 9V 1.8V
图2
0
5
10
15
V
0
1
2
3
(b)
(a)
6．经过下列处理后，电阻器的电阻不发生变化的是（ ）
A．将电阻拉长 B．将电阻压扁
C．给电阻加热 D．使电阻两端的电压增大
7．家用白炽灯的灯丝烧断后，若把灯丝小心地搭在一起，我们会发现灯泡将比以前更亮，这是因为搭好的灯丝的电阻（ ）
A．变大了 B．变小了 C．没有变化 D．以上三种情况都有可能
8．如图所示，电压表测L2两端的电压，其中正确的是（ ）
A B C D

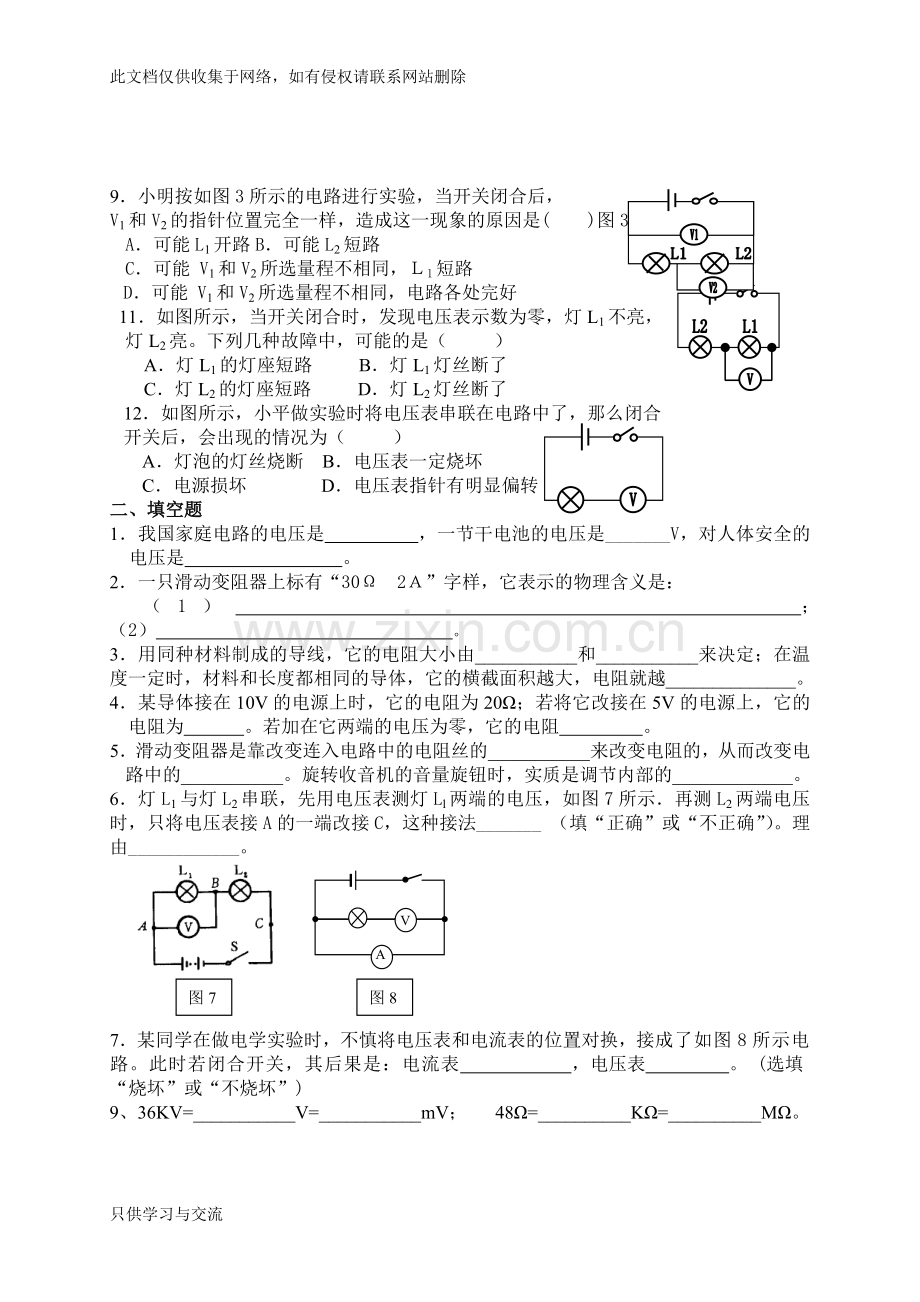

9．小明按如图3所示的电路进行实验，当开关闭合后，
V1和V2的指针位置完全一样，造成这一现象的原因是( )图3
A．可能L1开路B．可能L2短路
C．可能 V1和V2所选量程不相同，Ｌ1短路
D．可能 V1和V2所选量程不相同，电路各处完好
11．如图所示，当开关闭合时，发现电压表示数为零，灯L1不亮，
灯L2亮。下列几种故障中，可能的是（ ）
A．灯L1的灯座短路 B．灯L1灯丝断了
C．灯L2的灯座短路 D．灯L2灯丝断了
12．如图所示，小平做实验时将电压表串联在电路中了，那么闭合
开关后，会出现的情况为（ ）
A．灯泡的灯丝烧断 B．电压表一定烧坏
C．电源损坏 D．电压表指针有明显偏转
二、填空题
1．我国家庭电路的电压是 ，一节干电池的电压是_______V，对人体安全的电压是 。
2．一只滑动变阻器上标有“30Ω 2Ａ”字样，它表示的物理含义是：
（1） ；（2） 。
3．用同种材料制成的导线，它的电阻大小由___________和___________来决定；在温度一定时，材料和长度都相同的导体，它的横截面积越大，电阻就越______________。
4．某导体接在10V的电源上时，它的电阻为20Ω；若将它改接在5V的电源上，它的电阻为 。若加在它两端的电压为零，它的电阻 。
5．滑动变阻器是靠改变连入电路中的电阻丝的___________来改变电阻的，从而改变电路中的___________。旋转收音机的音量旋钮时，实质是调节内部的_____________。
6．灯L1与灯L2串联，先用电压表测灯Ll两端的电压，如图7所示．再测L2两端电压时，只将电压表接A的一端改接C，这种接法_______ （填“正确”或“不正确”）。理由____________。
V
A
图8
图7
7．某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图8所示电路。此时若闭合开关，其后果是：电流表 ，电压表 。 (选填“烧坏”或“不烧坏”)
9、36KV=___________V=___________mV； 48Ω=__________KΩ=__________MΩ。
10、一批小彩灯正常工作电压是4V，应将 只彩灯 联在家庭电路中，才能正常工作。
三、综合题：
R2
R1
L
V2
V1
K
1． (6分) 计算：如图所示，电源电压为12V开关闭合后电灯发光，电压表V1的示数为9V，电压表V2的示数为6V，求电阻R1及电灯两端的电压各是多少？
2．下表是一些长1m、横截面积为1mm2的导线在20℃时的电阻（单位：Ω）（8分）
银
0. 016
铁
0. 096
铜
0. 017
铅
0. 20
铝
0. 027
锰铜
0. 44
钨
0. 052
镍铬合金
1. 10
（1）将上表规格中的锰铜线和镍铬合金线串联在同一电路中，则通过锰铜的电流_____通过镍铬合金的电流。(填“大于”、“小于”、或“等于”)。
（2）由图可知 适合作为电线， 适合作为滑动变阻器的电阻丝（填 铜和铝、镍铬合金）
3．（6分）（1）在图11的甲、乙的○内填上适当的电表符号，要求闭合开关后灯泡都能发光。
（2）根据丙标出的电流方向，从电池组、电压表、电流表三个元件中选出两个元件符号，分别填进丙电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。（画出两种）
图11
甲图
丙图
乙图
L1图
L2图
5、画图：
（1）如图所示，给你几种电路元件，请你在图上用铅笔画线代替导线，把元件按要求连接起来。要求：L1与L2并联；滑动变阻器控制通过L1的电流大小；滑动变阻器滑片向右滑动，L1变亮。（4分）
L2
L1
（2）将图中的元件连接起来。要求：L1与L2串联，电流表测L1中的电流，电压表测L2两端的电压，并画出相应的电路图。（ 3分）
L1
第（1）题 第（2）题
画出电路
图
6．（8分）如图所示，某同学按图中所示的电路进行实验时，R1保持不变，三次改变滑动变阻器滑片P的位置，得到的实验数据如下表所示：
（1）该电路是 联电路。
（2）V是测 电压
V1是测 电压
V2是测 电压（填R1、R2、电源电压）
只供学习与交流
