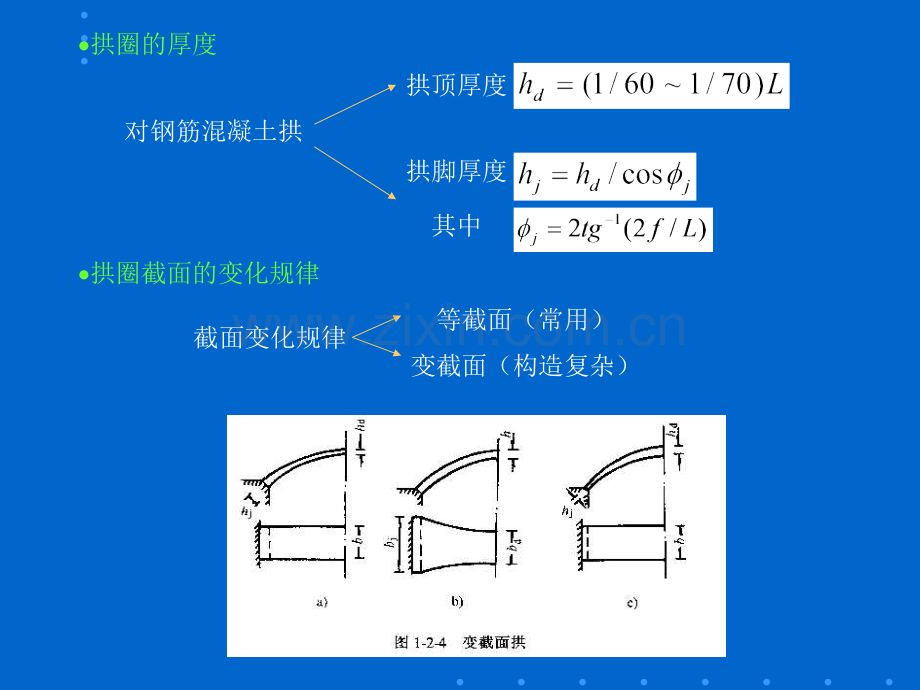

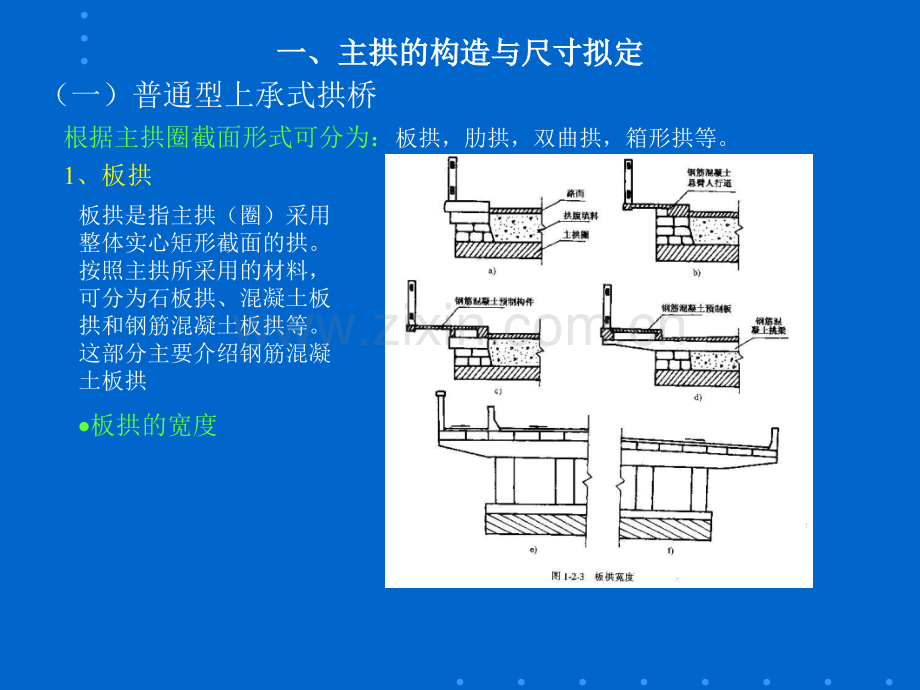

一、主拱的构造与尺寸拟定一、主拱的构造与尺寸拟定（一）普通型上承式拱桥根据主拱圈截面形式可分为：板拱，肋拱，双曲拱，箱形拱等。1、板拱板拱是指主拱（圈）采用整体实心矩形截面的拱。按照主拱所采用的材料，可分为石板拱、混凝土板拱和钢筋混凝土板拱等。这部分主要介绍钢筋混凝土板拱板拱的宽度拱圈的厚度对钢筋混凝土拱拱顶厚度拱脚厚度其中拱圈截面的变化规律截面变化规律等截面（常用）变截面（构造复杂）其中 N自拱顶向拱脚逐渐增大，但M变化复杂与结构体系和截面惯性矩I有关，下图为结构体系和截面惯性矩对弯矩的影响。拱截面正应力拱截面正应力无铰拱通常可用惯性矩从拱顶向拱脚逐渐增大的变化（见下图），计算公式可采用Ritter公式：上式中：I为任意截面的惯性矩；Id为拱顶截面的惯性矩；为任意截面的拱轴线倾角；n拱厚变化系数，可用拱脚处的边界条件=1求得：钢筋混凝土板拱的构造Ij和j分别为拱脚截面的惯性矩和倾角纵向受力钢筋：最小配筋率0.2%0.4%配筋箍筋，应将上下缘主筋连系起来分布钢筋：应设在主筋内侧2、板肋拱肋拱：拱圈截面由板和肋组成的拱桥。3、肋拱肋拱：用两条或多条分离的平行窄拱圈即拱肋作为主拱圈的拱具有自 重轻，恒载内力小，可以充分发挥钢筋混凝土等材料的性能，在 大中型拱桥中得到广泛应用肋拱截面形式矩形，肋高h(1/401/60)L，宽b=(0.52.0)h工字形截面肋高h(1/251/35)L，宽b=(0.40.5)h管形肋拱箱形肋拱（后面介绍）4、箱形板拱箱形板拱：主拱圈由多室箱构成的拱，箱形拱通常采用预制拼装 施工。主要特点截面挖空率大中性轴居中抗弯和抗扭刚度大，整体性好制作要求高，吊装设备多多条闭合箱肋组成的多室箱形截面截面组成方式由多条U形肋组成的多室箱形截面多条工形肋组成的多室箱形截面单箱多室截面拱圈截面尺寸拟定拱圈高度h拱圈高度L0 净跨度 取为0.60.8拱圈宽度一般取桥宽的1.00.6倍一般不小于跨径的1/20箱肋宽度与吊装能力有关，一般1.2m1.7m顶底板及腹板顶底板厚度一般为15cm22cm两外腹板一般为12cm15cm内箱腹板一般为4cm5cm为保证安全，应进行压溃及局部应力检算设置位置：拱箱横隔板作用：提高抗扭能力，保证箱壁的局部稳定性箱肋段端部、吊点、拱上空墩处其余部为每隔3m5m设一道厚度：6cm8cm箱肋接头作用：保证整体性横向联结开口箱肋闭口箱肋钢筋布置：首先满足使用要求，其次满足施工（吊装等）阶段受力要求二、拱上建筑的构造温度变化及混凝土收缩徐变等引起的变形，而主拱圈变形又使拱上建筑产生附加力。拱上建筑类型分实腹式拱桥，空腹式拱桥两大类 对于普通型上承式拱桥，其主要承重结构主拱圈是曲线，车辆无法通过，需要在桥面系与主拱之间设置传递荷载的构件或填冲物，这些传递荷载的构件或填冲物称为拱上建筑。拱上建筑是拱桥的一部分，依其结构形式的不同而参与主拱共同受力的程度也不同；同时，拱上建筑在一定程度上能约束主拱圈由（一）、实腹式拱桥实腹式拱上建筑构造简单，施工方便，但填料数量较多，恒载较重，小跨径拱桥中多采用空腹式。大、中跨径拱桥多采用空腹式。空腹式拱上建筑由多孔腹孔结构和桥面系主成：以利于减小恒载，并使桥梁显得轻巧美观。根据腹孔的结构形式，空腹式拱上建筑又分为拱式和梁式两种。（二）、空腹式拱桥1、拱式拱上建筑2、梁式拱上建筑简支腹孔连续腹孔框架腹孔（三）、拱上立柱与主拱圈、盖梁的连接（四）、伸缩缝与变形缝拱桥细部构造
