风管管道支架标准
4），常用的管道支架间距：（立管是层高≤4米时每层一个。）
公称直径/㎜
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
管子外径/㎜
18
25
32
38
45
57
73
89
108
133
159
219
273
325
377
426
管子壁厚/㎜
3
3
3.5
3.5
3.5
3.5
4
4
4
4
4.5
6
8
8
9
9
支架间距
/㎜
不保温
2.5
3
3.5
4
4.5
5
6
6
6.5
7
8
9.5
11
12
11.5
12
保温
1.5
2
2
2.5
3
3
4
4
4.5
5
6
7
8
8.5
10
10.5
一米支架2.74KG
5，装有补偿器的管道固定支架最大跨距：
补偿器的类型
敷设方式
公称直径/㎜
25
32
40
50
65
80
100
125
150
200
250
300
350
400
方形补偿器
地沟与架空
30
35
45
50
55
60
65
70
80
90
100
115
130
145
无沟

45
50
55
60
65
70
80
90
90
110
110
110
套管式补偿器
地沟与架空

50
55
60
70
80
90
100
无沟

30
35
50
60
65
65
70
6），采暖管道支架、吊架允许最大间距
外径×壁厚/㎜
无保温管道支吊架间距/m
有保温管道支吊架间距/m
外径×壁厚/㎜
无保温管道支吊架间距/m
有保温管道支吊架间距/m
10×2
1
0.6
45×3.5
4
2.5
14×2
1.5
1
57×3.5
5
3
18×2
2
1.5
73×3.5
5
3.5
2×2
2
1.5
89×4
6
4
32×35
3
2
108×4
6
4
38×3.5
3.5
2.5
133×4
7
4
1，风管支吊架的间距
安装方式
管径/mm
支吊架间距/mm
水平风管
直径375以下
≤4
直径375以上
≤3
垂直风管

≤4
保温风管

≤2.5～3.0

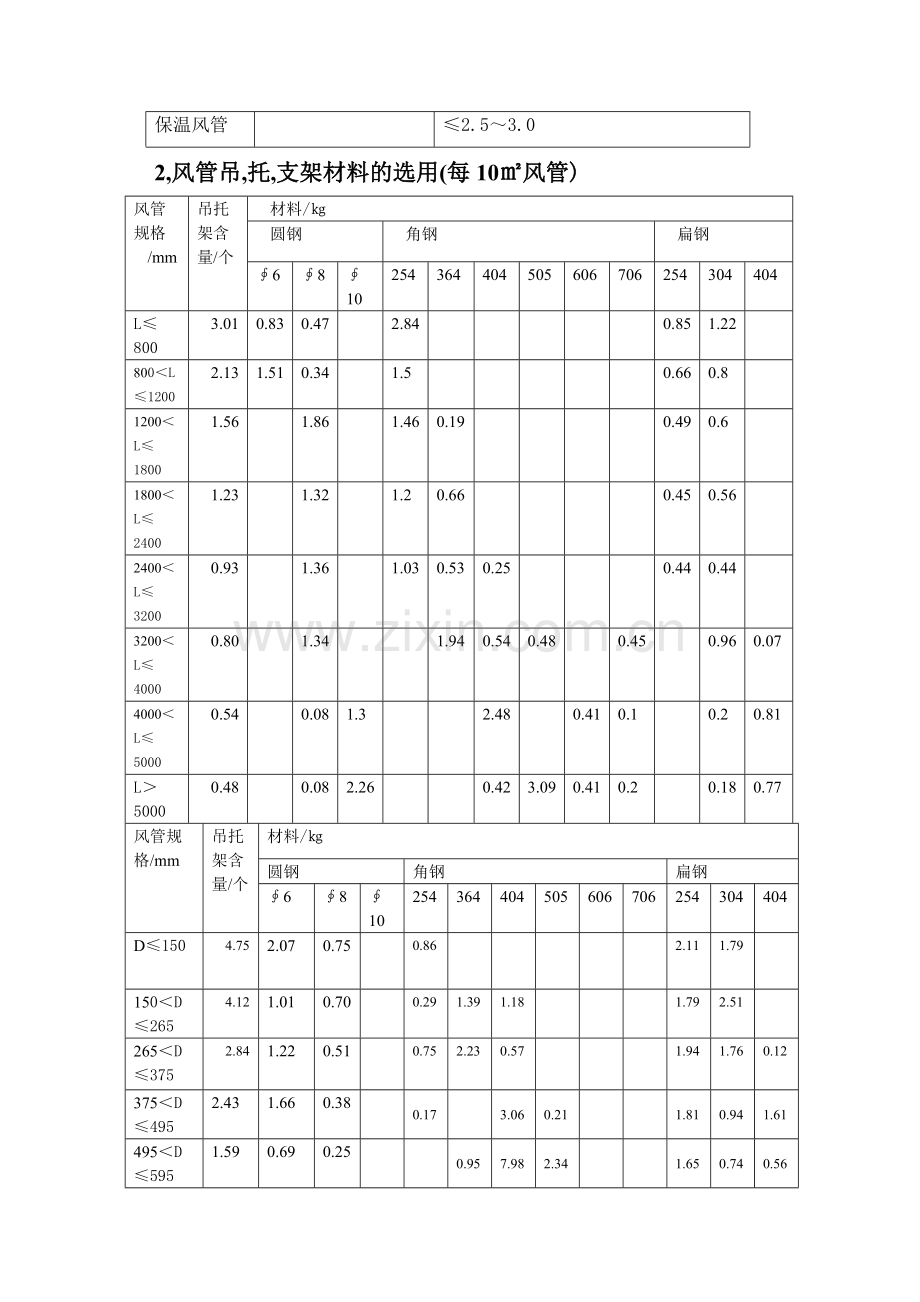

2,风管吊,托,支架材料的选用(每10㎡风管)
风管规格
/mm
吊托架含量/个
材料/㎏
圆钢
角钢
扁钢
∮6
∮8
∮10
254
364
404
505
606
706
254
304
404
L≤800
3.01
0.83
0.47

2.84

0.85
1.22

800＜L≤1200
2.13
1.51
0.34

1.5

0.66
0.8

1200＜L≤1800
1.56

1.86

1.46
0.19

0.49
0.6

1800＜L≤2400
1.23

1.32

1.2
0.66

0.45
0.56

2400＜L≤3200
0.93

1.36

1.03
0.53
0.25

0.44
0.44

3200＜L≤4000
0.80

1.34

1.94
0.54
0.48

0.45

0.96
0.07
4000＜L≤5000
0.54

0.08
1.3

2.48

0.41
0.1

0.2
0.81
L＞5000
0.48

0.08
2.26

0.42
3.09
0.41
0.2

0.18
0.77
风管规格/mm
吊托架含量/个
材料/㎏
圆钢
角钢
扁钢
∮6
∮8
∮10
254
364
404
505
606
706
254
304
404
D≤150
4.75
2.07
0.75

0.86

2.11
1.79

150＜D≤265
4.12
1.01
0.70

0.29
1.39
1.18

1.79
2.51

265＜D≤375
2.84
1.22
0.51

0.75
2.23
0.57

1.94
1.76
0.12
375＜D≤495
2.43
1.66
0.38

0.17

3.06
0.21

1.81
0.94
1.61
495＜D≤595
1.59
0.69
0.25

0.95
7.98
2.34

1.65
0.74
0.56
595＜D≤775
1.21

1.63

1.23
2.27
3.66

2.13
0.62
775＜D≤1025
1.10

0.17
1.7

2.71

2.29
5.27

0.41
1.38
1025＜D≤1200
0.91

0.14
2.93

1.68
3.84

0.35
3.64
D＞1200
0.73

0.12
4.71

1.34
3.07

0.28
8.63
3，聚氯乙烯风管支架
矩形风管的长边圆形风管的直径/mm
承托角钢规格/mm
吊环螺栓直径/mm
支架间最大距离/mm
≤500
30*30*4
8
3
510～1000
40*40*5
8
3
1010～1500
50*50*6
10
3
1510～2000
50*50*6
10
2
2010～3000
60*60*7
10
2
