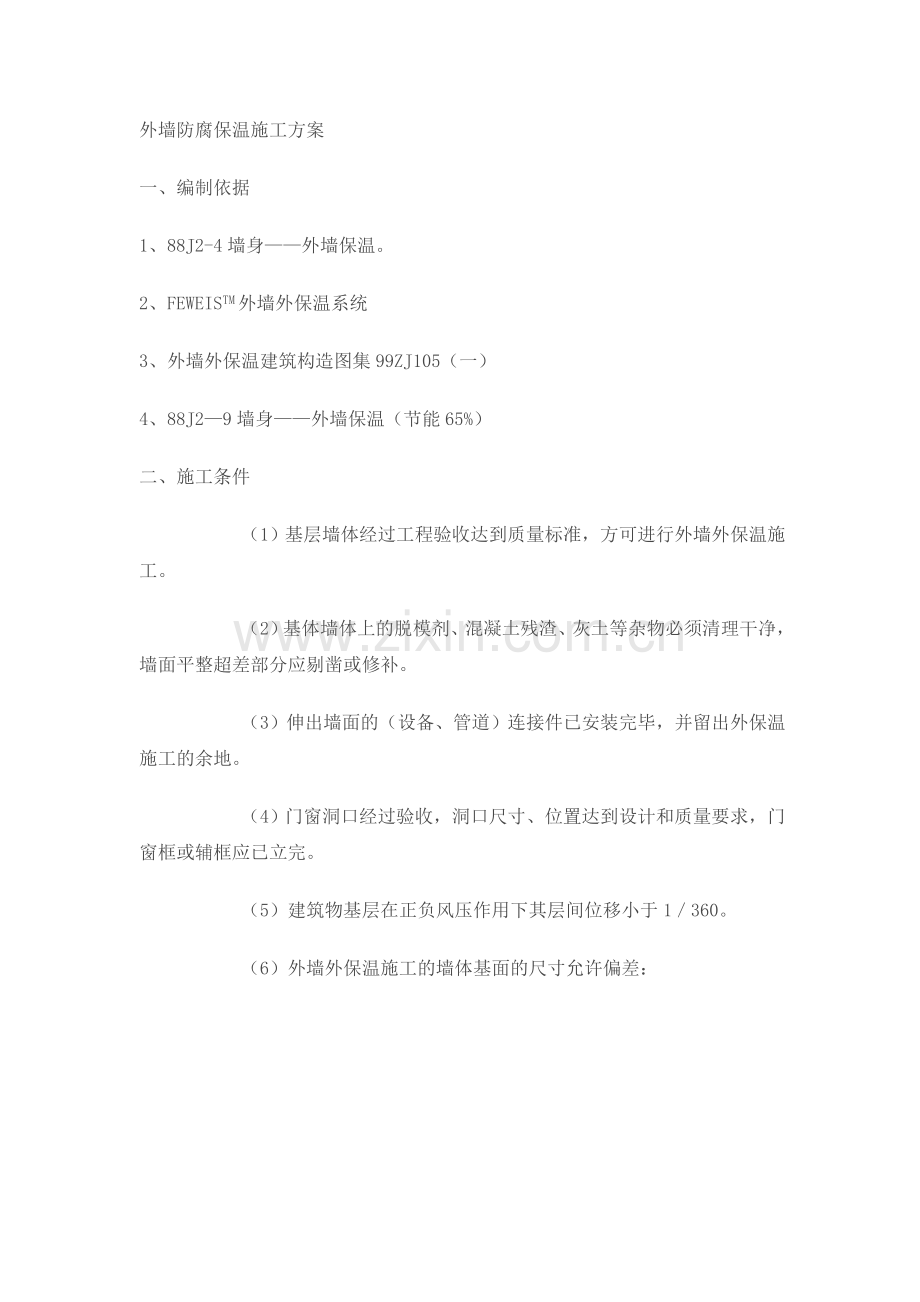

外墙防腐保温施工方案一、编制依据1、88J2-4墙身外墙保温。2、FEWEISTM外墙外保温系统3、外墙外保温建筑构造图集99ZJ105（一）4、88J29墙身外墙保温（节能65%）二、施工条件 （1）基层墙体经过工程验收达到质量标准，方可进行外墙外保温施工。 （2）基体墙体上的脱模剂、混凝土残渣、灰土等杂物必须清理干净，墙面平整超差部分应剔凿或修补。 （3）伸出墙面的（设备、管道）连接件已安装完毕，并留出外保温施工的余地。 （4）门窗洞口经过验收，洞口尺寸、位置达到设计和质量要求，门窗框或辅框应已立完。 （5）建筑物基层在正负风压作用下其层间位移小于1360。 （6）外墙外保温施工的墙体基面的尺寸允许偏差：工程做法项 目允许偏差： MM砌体工程垂直度每 层5（2M托线板检查）全 高10M10经纬仪或吊线检查10M20表面平整度42M靠尺和塞尺检查砼工程垂直度层 高5M8经纬仪或吊线检查5M10全 高H/1000且30表面平整度82M靠尺和塞尺检查三、施工流程： 基层处理刷界面剂一遍配专用粘结砂浆粘贴挤塑板挤塑板隐检验收挤塑板打磨找平、清洁刷界面剂一遍钻孔及安装固定钢丝网片配聚合物砂浆抹聚合物砂浆抹聚合物砂浆、验收。四、主要施工方法：1、基层处理 基层为钢筋混凝土墙、砌块墙、砖墙等，对不平整的墙面用1：3水泥砂浆做找平层。1、 配制聚合物粘结砂浆 根据本厂生产的聚合物粘结砂浆粉料，按照粉料：水=1：0.25（重量比）的配合比配制粘结砂浆，严格计量，机械搅拌，确保搅拌均匀，拌好的粘结砂浆在静停十分钟后还需二次搅拌才能使用，配好的砂浆应注意防晒避风，一次配制量应控制在可操作时间内用完，一般不应超过2小时，超过可操作时间后不准再度加水（胶）使用。2、 粘贴挤塑板（1）粘贴挤塑板时应将基体墙体上的脱模剂、混凝土残渣、灰土等杂物必须清理干净，充分保证粘结砂浆与基层的侵湿渗透，提高砂浆的粘结强度。（2）粘贴挤塑板时，应将粘贴面采用界面剂处理，以增强挤塑板与墙体的粘结力。粘结方法采用点框法，是在挤塑板的周边抹80-100MM宽、10MM厚的粘结砂浆，并在周边留出50MM的排气通道，然后在中间抹直径100MM、10MM厚的粘结砂浆圆饼，其间距为200MM，且粘结砂浆的总铺面积不得少于挤塑板面积的30%。（3）排板时按水平顺序排列，上下错缝1/2板长粘贴，阴阳角处应做错茬处理。（4）粘板应用专用工具轻揉，均匀挤压挤塑板，使粘结砂浆与墙面接触紧密，并与相邻挤塑板齐平，粘结砂浆挤出时用铲刀刮平，保证粘结密实，粘结挤塑板时，随时用2M靠尺和托线板检查平整度和垂直度，粘板时注意清除板边溢出的粘结砂浆，使板与板之间无“碰头灰”，板缝拼严，缝宽超过2MM时应用相应厚度的挤塑板片填塞，相邻两板拼缝高差不大于1.5MM，否则应用钢丝刷打磨平整。挤塑板粘贴后24小时内不得碰动，若有松动未粘贴牢固的挤塑板，应取下重新抹粘结砂浆再粘贴。（5）挤塑板粘贴24小时后，根据设计要求采用机械锚固件固定挤塑板时，用冲击钻在挤塑板表面向内打孔，孔径根据固定件直径而定，进墙深度不得小于设计要求，拧入或敲入锚固钉，钉头和园盘不得超出挤塑板面，锚固件数量与型号根据设计要求确定。（6）挤塑板安装的允许偏差及检查方法项 次项 目允许偏差（MM）检查方法 1表面平整度 3用2M靠尺锲形塞尺检查 2立面垂直 3用2M托线板检查 3阴阳角垂直 3用2M托线板检查 4阳角方正 3用200MM方尺检查 5接缝高差 1.5用直尺检查（7）安装完固定件后，应对挤塑板打磨找平，清洁表面。3、 安装胀管螺丝、安装镀锌钢丝网（1）锚固件采用8胀管螺丝，胀管螺丝的长度根据聚苯板厚度而定。其塑料垫圈60，厚度4MM，其作用是确保钢丝网与聚苯板有不小于4MM的距离；钢垫圈40，厚度1.2MM，其作用是用于卡紧钢丝网。挤塑板粘贴24小时后，根据设计和规范要求采用机械锚固件固定聚苯板时，用冲击钻在聚苯板“丁字”缝出向内打孔，锚固件进墙深度不得小于5CM，拧入或敲入锚固钉，钉头超出聚苯板面不得小于5.2MM，锚固件数量每平方米不得少与4个。（2）镀锌钢丝网的厚度为0.9MM，网孔12*12MM，安装时，应根据层高、窗台高和过梁高将钢丝网在施工前裁好备用，待胀管螺丝安装完毕后，方可进行钢丝网安装，安装时，单张钢丝网长度不宜大于层高，搭接长度不得小于5CM，在阴阳角处搭接时不得小于15CM，门窗洞口四角处应设附加钢丝网片，其规格为200400MM。搭接处应用双股0.7镀锌钢丝绑扎牢固，其间距为150MM。4、 抹抗裂聚合物砂浆（1）抗裂聚合物砂浆的配制采用本厂成品砂浆粉料，按照粉料：水=1：0.25（重量比）的配合比配制粘结砂浆，机械二次搅拌，搅拌均匀，配好的砂浆应注意防晒避风，一次配制量应控制在可操作时间内用完，一般不应超过2小时，超过可操作时间后不准再度加水（胶）使用。（2）挤塑板粘贴完毕后，经检查验收合格后，待固定好钢丝网后，方可进行抗裂聚合物砂浆施工。抗裂聚合物砂浆抹灰，抹灰分底层和面层，底层厚度为3-4MM，且厚度均匀。在抹底层抗裂聚合物砂浆前，应对挤塑板表面进行界面剂处理。（4）待底层抗裂聚合物砂浆初凝后在其表面再抹一层抗裂聚合物砂浆，其厚度为1-2MM。仅以钢丝网均被覆盖，微见钢丝网轮廓为易，其抗裂聚合物砂浆厚度控制在4-6MM内,面层砂浆切忌不停搓揉，以免形成空鼓。砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接。（5）门窗洞口外侧抹20MM厚保温砂浆，在距窗框边应留出10MM缝以备打胶用。五、质量标准1、挤塑板质量标准（1）挤塑板规格及性能测试项目单位测试标准挤塑板压缩强度KPaGB8813150 250表观密度Kg/m3GB634335导热系数（90天）W/mk25CW/mk10CGB33990. 02890.027水蒸气透湿系数ng/PamsQBT24113吸水率vol%GB88101氧指数%GB240626规格厚度宽度长度mmmmmmFW25FW30FW40FW50FW60H=25,30,40,50,606001200边沿接口型式平头（4）挤塑板粘贴完毕后要进行隐检。隐检内容包括拼缝宽度、表面平整度、垂直度、接缝高差、锚固件等。隐检合格后，方可进行下道工序。挤塑板安装质量标准详见挤塑板安装的允许偏差及检验方法。（5）对高层建筑应考虑负风压的影响，按下表确定挤塑板最小选用厚度。负风压设计值（kNm2）挤塑板最小厚度（mm）1.90252.00302.20402.40502.60602、 钢丝网质量标准（1）为增加面层的抗裂、抗冲击能力所用的钢丝网，应采用镀锌钢丝网片，其技术要求见下表项目单位指标孔径mm1212幅宽Mm1000硫酸铜试验-不漏铁镀锌-均匀断丝脱焊m2焊点抗拉力N50（2）固定钢丝网要平整压实，严禁钢丝网起皱、起鼓。（3）单张钢丝网长度不得大于6M，铺贴时，搭接长度为：横向100MM，纵向80MM。3、 专用粘结砂浆质量标准聚合物水泥专用粘结剂，采用预搅拌干混砂浆，其性能指标见下表试验项目性能指标压剪胶接强度Mpa（与基准水泥砂浆）原强度0.80耐水0.60拉伸胶接强度Mpa（与基准水泥砂浆）原强度0.70耐水0.50拉伸胶接强度Mpa（与挤塑聚苯板）原强度0.15耐水0.124、 聚合物砂浆质量标准聚合物水泥砂浆，采用预搅拌干混砂浆，其性能指标见下表试验项目指标拉伸胶接强度Mpa原强度0.15耐水0.12吸水量g/ m2浸水8h600浸水24h1000抗冲击强度J二层以上3.00首层10.005、 抹抗裂聚合物砂浆质量标准（1）各抗裂层之间及抗裂层与基体之间必须粘结牢固，无脱层、空鼓，表面无裂缝（风裂除外）等缺陷。（2）表面光滑，接搓平顺，线角顺直，毛面纹路清晰。（3）孔洞、槽盒和管道后面的抹灰表面应尺寸正确，边缘整齐，管道后面平顺。（4）分格条（缝）宽度、深度均匀，棱角整齐，横平竖直。（5）护角材料高度符合施工工艺要求，门窗框与墙体间缝隙填塞密实。（6）滴水线顺直，滴水槽深度、宽度均不小于10MM。（6）质量允许偏差项 次项 目允许偏差（MM）检查方法 1表面平直 4用2M靠尺锲形塞尺检查 2表面垂直 5用2M托线板检查 3阴阳角垂直 4用2M托线板检查 4阳角方正 4用200MM方尺检查 5分格条平直 3拉5M线和尺量六、 施工应注意的事项1、挤塑板施工应注意的事项（1）外墙外侧面的脱模剂、灰土以及混凝土残渣等必须清理干净，以免影响粘结砂浆与基层的粘结性能。（2）在排板时必须按水平顺序排列，且上下两板必须错缝1/2板长粘贴，阴阳角处必须做错茬处理。（3）在采用点框法粘贴挤塑板时，周边的砂浆带必须留出50MM的排气通道，中间圆饼的间距不得大于200MM，应保证粘结面积不小于30%。（4）采用锚固件固定挤塑板时，应在粘结砂浆使用24小时后进行。锚固钉的钉头和园盘不得超过挤塑板面。2、抗裂聚合物砂浆应注意事项：（1）搅拌聚合物砂浆不宜过稀，否则会影响其粘结性。（2）当挤塑板有不平整处，应用保温砂浆进行找平或用钢丝刷打磨平整。（3）抗裂聚合物砂浆在配制2小时内必须使用完，不得使用过时灰。在抗裂聚合物砂浆中不得含有粒径大于2.5MM的砂砾，否则会造成钢丝网铺粘不平。（4）在铺钢丝网时，两块钢丝网要相互搭接，且搭接宽度横向不小于100MM，纵向不小于80MM。当钢丝网遇到阴阳角时要进行包裹，且包裹宽度不应小于150MM，并严禁在阴阳角处拼接钢丝网。（5）在抗裂聚合物砂浆，铺钢丝网时要注意墙面平整。墙角、门窗是否方正、顺直。（6）面层抗裂砂浆其总厚度应控制在3-5MM。加强层应控制在5-7MM。七、 成品保护措施1、垂直运输机械在吊运物品时，要远离外墙面，以免碰破挤塑板。2、首层阳角在安装后，及时用竹胶板包裹加以保护，以免棱角遭到破坏。3、外挂架下端与接触面必须用木板垫实，以免外挂架承重后挤压保温板。4、抹实抗裂聚合物砂浆的墙面不得随意开凿孔洞，严禁重物锐器冲击墙面。八、质量保证措施1、对于挤塑板在施工前应检查其出厂合格证及检测报告。并用盒尺对其尺寸进行检测。2、检查抗裂聚合物砂浆钢丝网出厂合格证及检测报告。3、在安装锚固件时，用冲击钻在挤塑板上打孔时，不得用力过大，以免破坏挤塑板。4、在安装阳角保温板时，角两边距水泥垫块要留出10-20MM间隙。5、在抹抗裂聚合物砂浆时，各工种之间应紧密配合，合理安排工序，严禁颠倒工序作业。6、抹灰时，墙面、阴阳角要及时吊靠，并做好成品保护。7、滴水槽安装时要按线找平，及时清理，随时检查。8、计算出每段外墙加挤塑板的几何尺寸，待拼装完挤塑板后其实际尺寸应比计算所得尺寸大10-20MM（两边各大出5-10MM）。九、安全文明与环保措施1、对参加施工的人员进行入场安全教育，认真组织学习安全技术操作规程和有关制度，增强施工人员环境保护意识。2、进入施工现场必须戴安全帽。从事施工作业高度在2M以上时应采取有效的防护措施。从事高空作业要系好安全带，防止坠落。3脚手架应满铺脚手板，并固定牢固，严禁出现探头板。3、不准穿拖鞋、高跟鞋或赤脚进场作业。4、现场内各种防护设施和安全标语、色标等均不得擅自挪动，严禁拆除。5、使用手持电动工具均应及时设置漏电保护器，戴绝缘手套，防止触电。机械发生故障时，非机电维修工严禁维修。6、施工现场严禁上下抛扔工具、物件等。7、施工现场严禁吸烟、嬉戏、打闹，遵守宿舍管理制度。8、打磨后的挤塑板碎件应及时清理，每道工序应做到活完脚下清，并将废料倒在指定地点。10、抗裂聚合物砂浆堆放整齐，并用塑料彩条布覆盖，防止扬尘污染环境。11、施工人员根据总承包单位的要求，统一布置安排，服从总承包单位的统一管理，遵守总承包单位的各项管理制度。个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。 在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。 在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。 在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果新疆库车县胡同布拉克石灰岩矿普查报告已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为库车县城北水厂建设项目用地压覆矿产资源评估报告，现已通过评审。3、参与了新疆库车县巴西克其克盐矿普查项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的新疆库车县康村盐矿普查报告已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为新疆哈密市南坡子泉金矿2009年度矿山储量年报，现已通过评审。6、参与了新疆博乐市五台石灰岩矿9号矿区勘探项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。7、参与了新疆博乐市托特克斜花岗岩矿详查报告项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。通过以上的这些工作，我学习并具备了以下工作能力： 1、通过实习，对测绘这门学科的研究内容及实际意义有了系统的认识。加深对测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。2、熟悉了三、四等控制测量的作业程序及施测方法，并掌握了全站仪、静态GPS、RTK等测量仪器的工作原理和操作方法。3、掌握了GPS控制测量内业解算软件（南方测绘 Gps数据处理）以及内业成图软件（南方cass）的操作应用。能够将外业测量的数据导入软件进行地形图成图和处理。4、在项目技术负责的指导下熟悉了测量技术总结的编写要求和方法，并参与了部分项目测量技术总结章节的编写工作。5、在项目负责的领导下参与整个测量项目的组织运作，对项目的实施过程有了深刻理解。通过在项目组的实习锻炼了自己的组织协调能力，为以后的工作打下了坚实基础。二、工作中尚存在的问题 从事测绘工作以来，深深感受到工作的繁忙、责任的重大，也因此没能全方位地进行系统地学习实践，主要表现为没有足够的经验，对于地形复杂的地段理解不够深刻；理论知识掌握不够系统，实践能力尚为有限。以上问题，在今后工作中自己将努力做到更好。三、今后的工作打算 通过总结四年来的工作，我无论从工作技术上，还是从世界观、人生观、价值观等各个方面，都有了很大的提高。今后，我会在此基础上，刻苦钻研，再接再厉，使自己在业务知识水平更上一层楼，为测绘事业的发展，贡献自己的力量。
