压力管道施工方案.doc

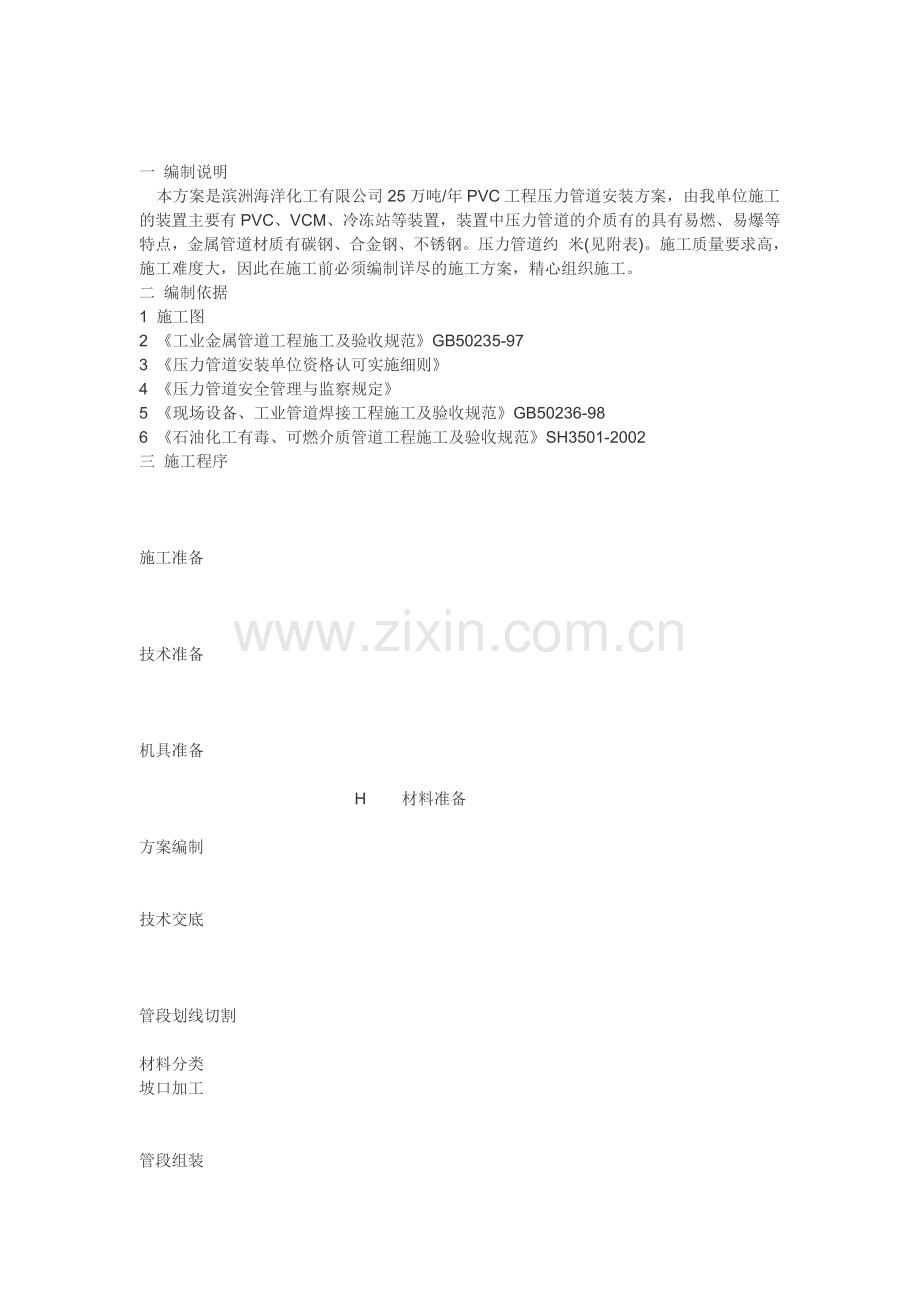

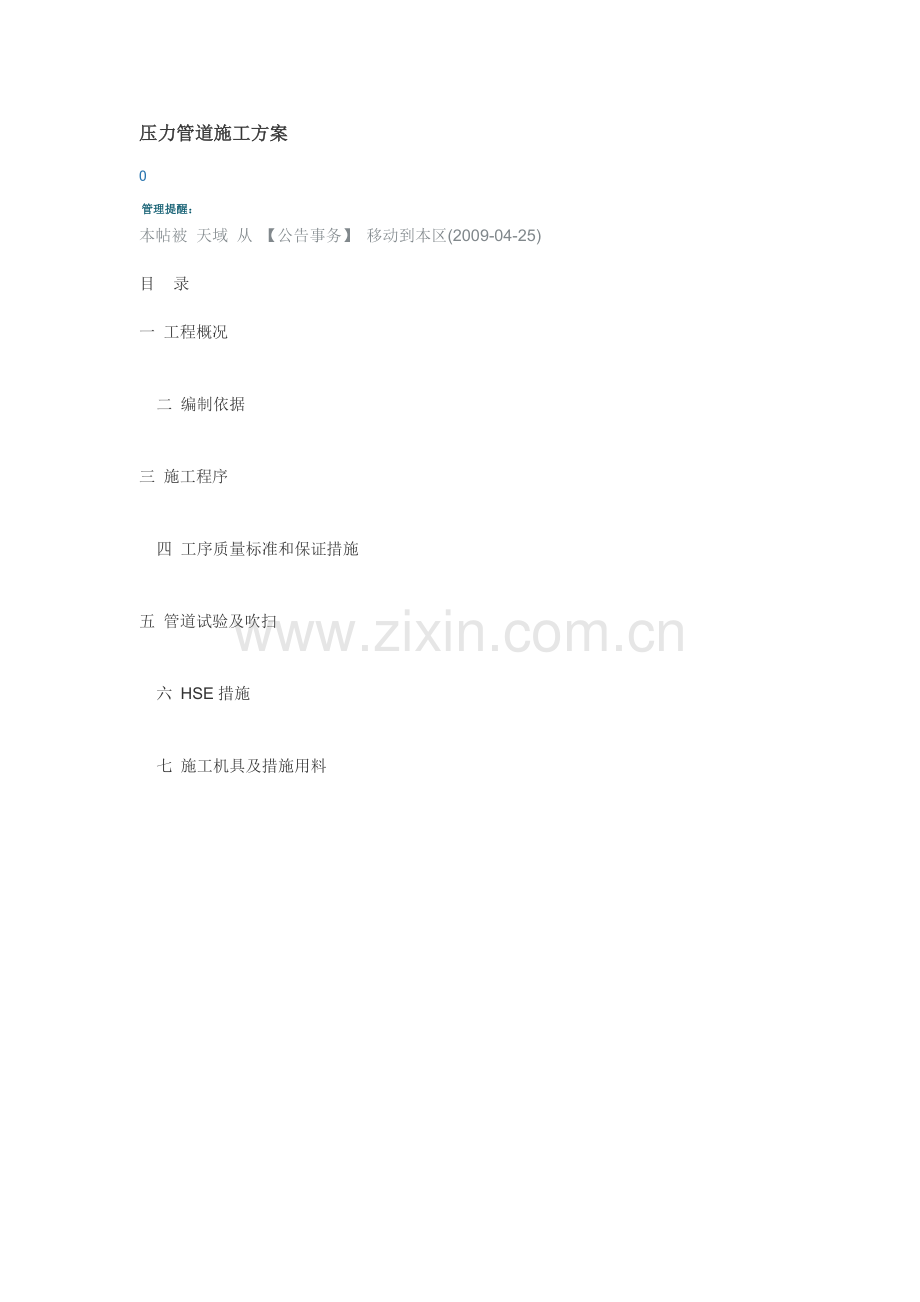

压力管道施工方案0 管理提醒： 本帖被 天域 从 【公告事务】 移动到本区(2009-04-25) 目录一 工程概况 二 编制依据三 施工程序 四 工序质量标准和保证措施五 管道试验及吹扫 六 HSE措施 七 施工机具及措施用料一 编制说明 本方案是滨洲海洋化工有限公司25万吨/年PVC工程压力管道安装方案，由我单位施工的装置主要有PVC、VCM、冷冻站等装置，装置中压力管道的介质有的具有易燃、易爆等特点，金属管道材质有碳钢、合金钢、不锈钢。压力管道约米(见附表)。施工质量要求高，施工难度大，因此在施工前必须编制详尽的施工方案，精心组织施工。二 编制依据1 施工图2 工业金属管道工程施工及验收规范GB50235-973 压力管道安装单位资格认可实施细则4 压力管道安全管理与监察规定5 现场设备、工业管道焊接工程施工及验收规范GB50236-986 石油化工有毒、可燃介质管道工程施工及验收规范SH3501-2002三 施工程序施工准备 技术准备机具准备 H 材料准备 方案编制 技术交底管段划线切割材料分类 坡口加工 管段组装 材料标识 管线试压材料防腐管口吹扫质量检验管线 气密试验交工验收1、施工准备a)资质证准备1）压力管道安装单位必须持有劳动行政部门颁发的压力管道安装许可证。2）从事压力管道焊接的焊工和无损检测的检测人员，必须持有劳动行政部门颁发的特殊作业人员资格证书。b)技术准备1）熟悉业主提供的设计图纸和各种文字资料，准确理解设计意图及业主的要求；2）图纸审核：在清楚工艺流程和设计意图的前提下，审核每一张图纸，主要包括：介质流程与安装图是否相符一致，安装图中是否存在设计漏项，安装图中设计标高、尺寸有无问题，材料数量有无遗漏等，如有疑问，应提前与设计人员联系，以期及早解决，避免或减少备料对施工计划和进度的影响。3）根据业主提供的管道施工图，用公司自行开发的管道计算机绘图软件进行管道施工工艺设计，绘制管道施工单线图。4）技术人员已经向参加施工的有关人员进行了技术交底。c)材料准备按照施工总体计划，编制出管道施工计划，做好管道预制材料的准备工作，主要是编制材料的使用计划、核对图纸需用数量和实际到货数量情况，核实材料的质量证件、材质、规格、型号、件数、批号等与设计资料及相关标准是否相符，把好材料的到货验收关，确认管道预制开工条件。材料按计划备料，入库分区堆放，标识清晰。d)施工机具准备根据工程内容及施工需要，配备足够数量的施工机具，运抵现场的施工机具经调试合格，按施工总平面布置图划分的施工区域，合理布置施工机具。电焊机、“三气”气瓶的摆放均采用压型钢板制作防雨棚露天布置。配电箱按机具布置的情况统一布置。四.管道组成件及管道支承件的检验4.1 一般规定4.1.1 管道组成件及管道支承件在安装前必须进行检验，其产品必须具有制造厂的质量证明书，并应按设计要求核对其规格、型号、材质，并进行外观检查。管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。螺纹密封面应良好，精度及光洁度达到设计要求。4.1.2 钢管的质量证明书上应注明：a) 供货方名称或印记；b) 标准号；c) 钢的牌号；d) 炉罐号、批号、交货状态；e) 品种名称、规格及质量等级；f) 产品标准中所规定的各项检验结果；g) 技术监督部门印记。4.1.3各种材料都需具有出厂合格证。其质量应符合相应的管材及管件标准。4.1.4钢衬管道、管件的内外表面不得有裂纹、折皱、发纹和结疤等缺陷，若有这些缺陷应完全清除掉，清除后的壁厚和外径不得超过允许的负偏差值。4.1.5衬里管道和管件运输中应防止过大的振动和撞击。不得与金属材料或其它物质混放，并防止遭受日晒和冷冻而变形。管材及管件应放在温度5-40的室内，避免阳光和热源的辐射，更不能与潮湿物件和油脂等接触。41.6法兰连结的衬里管法兰密封面应进行包扎，防止损坏。4.2阀门的检验4.2.1 低压阀门应从每批(同制造厂、同规格、同型号、同时到货)中抽查10，且不得少于1个，进行壳体压力试验和密封试验。当有不合格时，应加倍抽查，如仍有不合格者，则该批阀门不得使用。中压及有毒、剧毒及甲、乙类火灾危险物质的阀门应逐个进行壳体压力和密封试验。4.2.2 试验介质需采用洁净水,不锈钢阀门的试验用水的氯离子含量不得超过25ppm。当有特殊要求时，试验介质必须符合设计文件规定。4.2.3 试验压力及时间4.2.3.1 阀门的强度试验压力应为公称压力的1.5倍，试验时间不得少于5min，以壳体、填料无渗漏为合格。4.2.3.2 阀门的密封试验以公称压力进行，以阀瓣密封面不渗漏为合格。4.2.4 以焊接方式与管道连接的阀门的密封试验应在安装前进行。壳体强度试验宜在安装前进行，也可在系统试验时一起进行。4.2.5 公称压力小于1MPa，且公称直径大于或等于600mm的闸阀，壳体压力试验宜在系统试压时，按管道系统的试验压力进行试验。闸板密封试验可采用色印等方法进行检验，接合面上色印应连续。4.2.6 密封试验不合格的阀门，必须解体检验，并重新试验。4.2.7 对阀门的传动装置和操作机构应进行清洗检验，更换油脂，并检查其动作是否灵活可靠。4.2.8 试验合格的阀门，应及时排尽内部积水。密封面应涂防锈油，（需脱脂的阀门除外），关闭阀门，封闭出入口，及时填写阀门试验记录，并按规定对阀门试验状态进行标识。4.1安全阀应垂直安装，在管道投入试运行时应及时调校安全阀。4.2安全阀的最终调校宜在系统上进行，开启和回座压力应符合设计文件的规定。4.3安全阀经调校后，在工作压力下不得有泄漏。 4.3 其它管道组成件的检验43.1 弯头、异径管、三通、管帽、半管接头、管座、活接头、法兰、盲板、膨胀节、补偿器及紧固件等应对其材质及尺寸进行检查，尺寸偏差应符合技术条件规定。4.3.2 螺栓及螺母的螺纹应完整，无伤痕、毛刺等缺陷。螺栓与螺母配合应良好，无松动或卡涩现象。4.3.3 法兰密封面应平整光洁，不得有毛刺及径向沟槽。螺纹法兰部分应完整、无损伤。凹凸面应能自然嵌合，凸面的高度不得低于凹槽的深度。4.3.4 垫片的检验4.3.4.1 包金属及缠绕式垫片不得有径向划痕、松散、翘曲等缺陷。4.3.4.2 石棉橡胶、橡胶、塑料等非金属垫片应质地柔韧，无老化变质或分层现象。表面不得有折损、皱纹等缺陷。4.3.5 补偿装置，其材质、规格、型号等应符合设计文件规定，其它技术要求应符合下列规定：4.4支吊架检验 设置安装符合图纸要求。五.管道预制5.1一般规定5.1.1 管道预制要在已设置的管道加工厂内或现场加工预制平台上进行。5.1.2 管道预制工作一般按设计单位提供的管道系统空视图进行。并结合现场设备位置和管口方位实测。确保预制好的管道能适合运输和安装。5.1.3 一般情况下，除敷设在管廊架上的管线或2以下的普通碳钢管道外，均应预制。5.1.4预制管线上的所有仪表一次部件应在预制时按图施工完毕。5.1.5预制管线的长度应留有适当的余量，具体余量由工程技术人员和现场施工人员确定。预制管线应留有适当的活口，以利于安装时调节。5.1.6预制管线应具有足够的刚性，必要时可进行加固。5.1.7预制完毕的管段，应将内部清理干净，及时封闭管口，及时编号。5.1.8预制管段加工尺寸偏差应符合表6.1.8规定。预制管段加工尺寸允许偏差（mm）表5.1.8项目允许偏差自由管段封闭管段长度101.5法兰面与管子中心垂直度DN1000.50.5100DN3001.01.0DN3002.02.0法兰螺栓孔对称水平度1.61.65.2 管子切割5.2.1 管子切断前应移植原有标记，低温钢管严禁使用钢印。5.2.2 切割管子时，原则上采用切管机或砂轮机，切割不锈钢管时，应采用不锈钢专用砂轮片。5.2.3 对于大口径管，应按以下办法切割：6.2.3.1 碳钢采用手工、自动和半自动火焰切割机切割；6.2.3.2不锈钢管采用机械方法或等离子切割。切割用的砂轮片应专用。5.2.4 管子切割时产生的毛刺、铁屑等应用锉刀仔细去除，在使用气割或电弧切割的情况下，应用砂轮机磨光。5.2.5 管子切口质量应符合下列规定：5.2.5.1 切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、氧化物、铁屑等。5.2.5.2 切口端面倾斜偏差不应大于管子外径的1%，且不得超过3mm。六.焊接6.1管道焊接前，应根据实际情况进行焊接工艺质量评定制定、焊工培训工作。并根据焊接质量管理体系设置好具有相应资质的焊接技术人员、质检人员、无损检测人员。焊接前应制定“焊接工艺卡”，并严格按照工艺卡的要求进行施焊。所有管道焊接均采用氩电联焊方法。对氯乙烯管道和冷冻盐水管道、引发剂介质管道包括聚合釜反应状态下相通管道100%探伤,所有不锈钢管道要进行充氩保护。其他工作压力大于1.0Mpa的中和剂、终止剂、消泡剂、涂釜剂、密封油、高压密封注水、高压氮气、高压注水、高压纯水、热纯水探伤比例5%。 6.2焊接时，环境温度应能保证焊件焊接所需的足够温度及焊工技能不受影响。焊接时的风速不宜超过规定：手工点弧焊8m/s；氬弧焊2m/s。超过规定时，应采用防风措施。焊接电弧1m范围内相对湿度不得大于90%，否则，应采用保护措施，才能进行焊接。焊工应持上岗证上岗，无对应的考试合格项目，不得上岗操作。现场焊接时，焊条应存放在保温筒内。6.3直管段上两对接焊口中心面间的距离，当DN150mm时，不应小于150mm;当DN150mm时，不应小于管子外径。6.4焊缝距离弯管起弯点不得小于100mm，且不得小于管子外径。6.5不宜在焊缝及其边缘上开孔，如必须开孔则被开孔中心周围不少于1.5倍开孔直径范围内的焊缝应全部进行无损探伤。6.6焊件的切割采用机械方法，也可采用等离子弧切割、热加工方法，、级焊缝的坡口加工应采用机械加工，、级焊缝坡口加工采用可采用热加工方法。6.7焊前应将坡口边缘内外侧不小于10mm范围内的油、漆、垢、绣毛刺及镀锌层等清除干净，并不得有裂纹、夹层等缺陷。6.8不绣钢坡口两侧各100mm范围内应涂上白垩粉，以防焊接飞溅物玷污焊件表面。6.9等厚对接焊件的组对时管子或管件的对口应做到内壁齐平，内壁错变量、级焊缝不应超过管壁厚度的10%且不大于1mm，、级焊缝不应超过管壁厚度的20%且不大于2mm。6.10在保证焊透及熔合的条件下，应选用小工艺规范、短电弧和多层多道焊工艺，层间温度不宜过高。6.11焊接完后要对奥氏体不锈钢焊缝及其附近表面进行酸洗、钝化处理。6.12金属管道焊缝的坡口形式及尺寸见下表7.13厚 度T（mm）坡口名称坡口形式坡口尺寸备 注间隙c(mm)钝边p(mm)坡口角度()13I型坡口 01.5单面焊3602.539V型坡口 02026575双面焊92603035565610V型坡口 0202455510170303173004046.13其它焊接材料选用及焊接要求：焊条的选用应按图纸要求选择焊条的型号。0Cr18Ni9与0Cr18Ni9焊接用A102焊条，Q235-A与0Cr18Ni9焊接用A302焊条，16MnR与Q235-A焊接用J427焊条。16MnR与16MnR焊接用J507焊条，Q235-A与Q235-A焊接用J422焊条。6.14施工环境温度宜在15-25，若环境温度低于10，须提高温度，但要注意防火、防尘，并在通风良好的场地进行，防止中毒。七.管道安装7.1 一般要求7.1.1 管道安装前，再次对管子、管件、阀门及预制好的管路进行检查，按设计要求核对无误，内部已清理干净，不存杂物。7.1.2 管道的坡向、坡度应符合设计文件规定。管道坐标、标高角度等需严格按设计要求施工。安装偏差见表8.1.2。7.1.3 穿墙及过楼板的管道，一般应加套管，穿墙套管长度不应小于墙厚，穿楼板的套管应高出楼板或地面50mm，楼板下部与楼板平齐。穿墙板的套管应与墙壁齐平。管道与套管的空隙应用石棉和其它不燃材料填塞。法兰、焊缝及其它连接件的设置应便于检修，并不得紧贴墙壁、楼板或管架。7.1.4 在管道焊缝上及边缘处不得开孔，如必须开孔时，焊缝应经无损探伤检验合格。管道安装的允许偏差表7.1.2项 目允许偏差坐标架空及地沟室外25室内15标高架空及地沟室外20室内15水平管道平直度DN1002L,最大50DN1003L,最大80立管沿垂度5L,最大30成排管道间距15交叉管的外径或绝热层间距20注：L管子有效长度：DN管子公称直径。7.1.5管道连接不得强力对中，不能采用加热管子、加偏垫的方法消除接口偏差、错口、不同心等。7.1.6法兰连接时，应保持法兰间的平行，不得大于法兰外径的1.5，且不大于2mm。法兰连接还应保持与管道同心，并应保证螺栓自由穿入。法兰连接应使用同一规格螺栓，安装方向应一致。紧固螺栓时应对称均匀、松紧适度。在滑动法兰的内表面作角焊接时，应避免飞溅造成擦伤。若遇下列情况之一，螺栓、螺母应涂以二硫化钼油脂、石墨机油或石墨粉。1）不锈钢、合金钢螺栓和螺母；2）管道设计温度高于100或低于0；3）露天装置；4）处于大气腐蚀环境或输送腐蚀介质的管道。7.1.7合金钢管道不应焊接临时支撑物。如有必要，应符合焊接的有关规定。7.1.8不锈钢管道安装时，不得用铁质工具敲击。法兰用的非金属垫片，其氯离子含量不得超过50ppm7.1.9与机器连接的管道，其固定焊口应远离机器，转速6000r/min时位移值应0.02mm,转速6000r/min,位移值应0.05mm。管道、法兰与机器法兰应保持平行和同轴，允许偏差不得超过设计文件或规定要求。管道安装合格后，不得承受设计以外的附加载荷。允许偏差见表7.1.9法兰平行度、同轴度允许偏差表7.1.9设备转速（转/分）平行度（mm）同轴度（mm）3000-60000.150.5060000.100.207.1.10管道安装过程中如有间断，应及时封闭敞开的管口。7.1.11主管加工完毕后，焊接部位应裸露进行压力试验。试验压力应以主管的内部或外部设计压力大者为基准进行压力试验，稳压10min，经检验无泄漏，目测无变形后降至设计压力，停压30min，以不降压、无渗漏为合格。72阀门安装7.2.1安装阀门时应特别注意铭牌标记，不得用错。7.2.2无上升阀杆的阀，使用前应作验证标记，使所有阀门的开/关可以从外表识别。7.2.3阀门的操作机构和传动装置，应动作灵活、指示准确。水平管道上的阀门，其阀杆宜安装在上半周范围内。7.2.4法兰或螺纹连接的阀门，应在关闭状态下安装。当阀门与管道以焊接方式连接时，底层宜采用氩弧焊，保证内部清洁。焊接时阀门不得关闭，防止过热变形。7.2.5阀门安装应根据阀体上所做标记，按介质流向正确安装。7.2.6.安全阀安装时，必须按下列规定执行：7.2.6.1检查其铅垂度，当发现倾斜时，应予校正；7.2.6.2在管道投入试运行时，应对安全阀及时进行调校；7.2.6.3安全阀最终调校合格后，应重做铅封，并填写安全阀调试记录。7.3垫片7.3.1垫片的规格、材质应符合设计文件的规定，不得用错。在拧紧法兰螺栓时，应考虑密封垫片的柔性，不要因其受力过度而超过其柔性极限；7.3.2当大口径垫片需要拼接时，应采用斜口搭接或迷宫式拼接，不得平口对接。7.4 管架安装7.4.1管架应按图纸所示位置正确安装，并与管子施工同步进行。7.4.2支、吊架的焊接应由合格焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷。管道与支架焊接时，管子不得有咬边、烧穿等现象。7.4.3管架紧固在槽钢或工字翼板斜面上时，其螺栓应有相应的斜垫片。7.4.4无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应在位移相反方向，按位移值的1/2偏位安装。导向支架或滑动支架的安装位置应从支承面中心按设计规定向位移反方向偏移，若无规定，偏移值应为位移值的1/2。7.4.5 管道安装完毕后，应按设计文件规定逐个核对支、吊架的形式和位置。7.4.6有静电接地要求的管道，严格按设计要求进行安装。7.4.7有静电接地要求的管道，各段管道间应导电良好。当每对法兰或螺纹接头间电阻值大于0.03欧时，应有导线跨接。7.4.8管道系统静电接地引线，宜采用焊接形式。对地电阻值及接地位置符合设计规定。7.4.9用作静电接地的材料或零件，安装前不得刷油。导电接触面须除锈并连接可靠。7.4.10管道静电接地安装完毕后，必须进行测试，电阻值超过规定值时，应进行检查与调整，并填写管道静电接地测试记录。八 管道压力试验8.1 管道安装完毕、无损检测合格、支吊架经检验无误、焊缝及其它待检部位未曾涂漆和绝热，此时，可进行压力试验。8.2 压力试验前做好以下准备工作：8.2.1 技术人员应提前画好试压系统图，并对参加试压人员进行技术交底。8.2.2 准备试验用压力表须经校验，并在周检期内，其精度不得低于1.5级，表的满刻度值为被测最大压力的1.52倍，每个系统压力表不应少于两块。8.2.3 把待试管道与无关系统用盲板或其它有效措施隔开，隔离处挂牌标识。8.2.4 把待试管道上的安全阀、爆破板及仪表元件等拆下或隔离。8.2.5 对管道上的膨胀节，设置好临时约束装置。8.2.6必要时，对管道进行临时加固；弹簧支吊架须临时固定；8.2.7 备好试验用液体或气源；备好试压泵或空压机等。8.3 试验压力及试验介质按设计规定执行，若无规定，按下列规定选定：8.3.1 压力试验应以液体为试验介质。对于压力大于0.6MPa的管道，除非设计文件有规定或确有困难，不能进行液压试验时，不得以气体进行压力试验。8.3.2 试验液体应使用洁净水，当对奥氏体不锈钢管道或设备的管道进行试验时，水中氯离子含量不得超过25ppm。8.3.3 液体试验压力应为设计压力的1.5倍，且不得低于0.4MPa；当管道与设备作为一个系统试验，且管道试验压力超过设备的试验压力，而设备的试验压力不低于管道设计压力的1.15倍，经建设单位同意，可按设备的试验压力进行试验。8.3.4 设计温度高于200的碳钢管或设计温度高于350的合金管，试验时应考虑温度影响。8.3.5 夹套管主管，应以内部或外部设计压力的高者为基准进行试压。8.4液压试验8.4.1试验注水时，系统应排尽空气。8.4.2试验时，环境温度宜在5以上，否则应采取防冻措施。8.4.3对位差较大的管道系统，应考虑试验介质的静压影响，液体管道以最高点的压力为准，但最低点压力不得超过管道组成件的承受力8.4.4液压试验应缓慢升压，达到试验压力后，稳压9min，再将试验压力降至设计压力，停压30min，以压力不降，无渗漏为合格。8.4.5试验合格后，在适当的地点将试验介质放净，及时拆除临时盲板，核对记录。8.5 气压试验8.5.1聚合管路系统，以1.2Mpa(表压)进行气密性试验,保持24小时,前4小时压力降0.03Mpa,后20小时不得有明显的压力降.8.5.2 氯乙烯系统做气密性试验,试验前必须验证各相关设备已做过水压试验且合格。系统在试压过程中必须对整个系统做全面检查。气压试验压力为设计压力的1.15倍。 试验前，必须用空气进行预试验，试验压力宜为0.2MPa。8.5.3 试验时，应逐步、缓慢增压，当升压至试验压力的50时，如未发现异常或泄漏，应继续按试验压力的9逐级升压，每级稳压3min。达到试验压力后，稳压9min，再将压力降至设计压力，进行查漏，以压力不降，发泡剂检验不泄漏为合格。8.5.4 试验完毕后，及时卸压，卸压过程中应控制卸压速度，一般应低于2.5MPah。8.6泄漏性试验8.6.1 输送剧毒、有毒及可燃流体的管道必须进行泄漏性试验。8.6.2 泄漏性试验应在压力试验合格后进行，介质宜采用空气，试验压力为设计压力。8.6.3 泄漏性试验的检验以发泡剂涂敷未见气泡为合格。九.管道吹扫9.1管道在压力试验合格后，建设单位应负责组织吹扫或清洗工作，并应在吹洗前编制吹洗方案。9.2吹洗方法应根据对管道的使用要求、工作介质及管道内表面的脏污程度确定。9.3对有特殊要求的管道，应按设计文件规定采用相应的吹洗方法。并编制详细的吹扫方案。9.4不允许吹洗的设备及管道应与吹洗系统隔离。9.5吹洗的顺序应按主管、支管、疏排管依次进行，吹洗出的脏物，不行进入已合格的管道。9.6吹洗前应检验管道支、吊架的牢固程度，必要时应予以加固。9.7清洗排放的脏液不能污染环境，严禁随地排放。9.8吹扫时应设置禁区。9.9管道吹扫合格并复位后，不得再进行影响管内清洁的其他作业。9.10管道复位时，应由施工单位会同建设单位共同检查，并应按规范要求填写“管道系统吹扫及清洗记录”及“隐蔽工程（封闭）记录”。十施工质量保证措施10.1质量信息反馈必须快速、准确，以便提高工程施工质量、采取控制和改进措施。10.2工程实施过程中，建立ISO9001:2000质量管理体系，严格贯彻执行公司综合管理手册及综合管理体系程序中提出的综合管理方针、目标及控制程序，建立健全质量保证体系并保持其正常运行，实现质保体系、质量监督的动态运行和全面质量管理。本项目管理实施规划大纲（即本施工组织设计）充分体现ISO9001:2000的要求，在实施过程中严格按设计、施工规范及业主（或总承包商）提出的质量标准和要求精心组织、精心施工。10.3建立完善的检查制度：质量检查员负责进行现场检查,项目部施工管理部每周组织系统检查一次，项目总工程师主持检查和质量评价10.4施工质量检查（自检、互检、共检）实行“一票否决”制度，凡不符合设计和施工质量验收规范要求的，一律进行返工或返修。对返工或返修部位按要求的质量等级进行重新检查。10.5按标准对施工质量进行检验并与检测、修改和评价同时执行。10.6严格执行原材料管理制度，按出、入库管理程序控制材料的流向，做好材料的标记移植，有可追溯性。10.7把握好工程施工的重点和难点，优先采用公司现有的成熟施工技术（工法、专有技术、专利），合理运用新技术、新工艺、新设备。10.8施工前要做好图纸会审，发现问题并做好记录，技术员要想参加的人员作技术交底。10.9施工用机具要完好无损保证现场施工的正常进行。10.10要组织参加施工人员的技术培训，焊工要经过考试，合格后方可施焊，焊工必须要持证上岗，无证人员不得上岗。10.11施工现场材料堆放要整齐有序，不绣钢、玻璃钢管材、管件要分别放置。并做好标记和防雨措施。10.12凡入库的焊接材料（焊条、焊丝、焊药）必须具备合格证，由项目经理部设材部材料工程师审核确认，合格证中检验项目不全或无合格证者不得用于工程中。10.13施工现场建立统一的焊条烘干站，对焊条进行集中保管、烘干、发放和回收，并建立、健全相应的规章制度和台帐10.14焊接现场应有防风、防雨措施，焊接环境（风速、相对湿度）应能满足工要求。施焊前技术人员应向焊工和有关人员对焊接工作进行详细的技术交底，随时解决施工中出现的问题。10.15焊工必须严格按焊接工艺规程要求检查坡口的加工、清理及组对质量，焊接过程中要精心施工，对不符合标准要求的坡口有权拒绝施焊。施工队（或班组）应指定专人进行焊接施工记录。10.16设计文件要求的焊缝均应由焊接检查人员进行外观检查，检查结果应进行记录。不合格焊缝应通知焊工进行修整或返工。10.17超声波或射线探伤检查：由施工员填写探伤委托单，联系探伤和返修。经无损探伤检验不合格的焊缝必须进行返工，返工后的焊缝部位仍按原探伤要求检查。10.18焊缝返修一般应由施焊者本人进行，也可由操作技能较高的焊工进行，焊工将缺陷彻底清除且修整好坡口后方可补焊。10.19一、二次返修按原焊接工艺进行，返修部位应作好返工记录。10.20为保证工程质量，根据工程需要现场配备无损探伤、测量、试验、计量等检测人员和设备，对设备、材料及产品进行现场检测；10.21凡需进行检测的材料、设备、成品、半成品等，均应由专人负责提供试样，按检测项目要求认真填写委托单；委托接收人核对委托内容和实物，检查试样是否符合要求，及时安排测试；10.22检测过程应严格执行测试标准，遵守操作规程，作好各项原始记录，检测报告应由操作者签字，责任工程师审批，加盖公章后方可送出；10.23认真做好检测仪器设备的维护、保养和周期检定工作，保证检测仪器设备经常处于完好状态；10.24做好检测报告及探伤底片等项资料的归档、保存工作，以备查用。10.25施工组织人员配备几下表：表11.26表11.26序号职务人数职 责备注1队长1负责组织全面工作及劳动力的安排2技术员5负责施工图纸及现场的技术工作3质检员1负责现场施工质量问题4安全员1负责现场施工质量5管工30负责工艺管道的预制及安装6电焊工30负责管道的焊接工作7起重工5从事管道安装工作中的吊装作业8力工10从事辅助工种的工作十一安全措施及文明施工11.1施工人员进入现场一定要按规定穿戴好劳动保护用品，着装整齐。11.2合理布置和管理施工现场，合理设置防护栏杆，妥善保护好电源。高空作业搭设的脚手架安全、牢固，有效发挥安全生产的作用。11.3管道吊装时，起重机下严禁站人。在进行窜管、抬管、对口、翻动等过程中，应该做到协调一致，以免扭伤或挤碰手脚。11.4管道吹扫口应固定。试压排放口严禁对准电线及有人的施工现场。11.5严格执行雨季施工措施。11.6夏季要做好防暑降温工作。11.7现场的材料、预制件应摆放整齐有序，搞好现场的文明施工。11.8未尽事宜，应严格执行炼油、化工施工安全规程HGJ233-87。十二管道安装工程施工质量控制点A3：管道安装工程序号质量控制点名称等级备注一地上、管金属管1材料规格和材质检查BR2焊接工艺和焊工资格认定BR3阀门、管件常规检查CR4焊接材料使用前检查C5高压管加工后检查CR6焊接环境条件检查C7高压管件检查CR8安全阀调试定压CR9坡口检查C10预制前管内清洁度检查C11管道预制焊缝外观检查CR12无损探伤检查BR13焊后热处理（如需要）CR14硬度检查CR15安装前管内清洁度检查C16补偿器安装检查C17管道支撑和吊架安装检查C18弹簧吊支架调整C19管道无应力连接检查B20静电接地测试CR21伴热检查C22隐蔽工程检查AR23试压前管道安装检查B24水压试验AR25严密性试验（若需要）AR26泄漏性试验（若需要）AR27吹扫AR28最终外观检查B29化学冲洗钝化充氮保护AR二地上管衬里管1材料交接检查BR2焊接工艺和焊工资格认定BR3管道制作检查C4衬里前管道强度试验AR5衬里表面处理检查CR6电火花检查CR8接口法兰垫片螺栓检查C9管道安装标高、水平度、坡度检查C10衬里后系统严密性试验AR11水冲洗或吹扫结果检查AR三地上管随机配管、伴管1材料规格和材质检查C2焊接工艺和焊工资格认定BR3阀门、管件常规检查C4焊接材料用前检查C5坡口检查C6预制前管内清洁度检查C7管道预制焊缝外观检查CR8无损探伤检查BR9管道安装前管内清洁度检查C10焊缝外观检查C11试压前管道安装检查B12水压试验AR13严密性试验（如需要）AR14泄漏性试验（如需要）AR15吹扫AR16最终外观检查B四地上管金属结构1管道支架制作检查C2管道支架安装检查CR十三 施工机具及手段用料序号名 称规格型号单位数量 备注1电焊机ZX5-500台102烘干箱YCH-60台23切割机Y100L-2台44角向磨光机125台105内磨机100台106试压泵4DSB台17等离子切割机台48吊车25t台1徐工集团9倒连10t个510坡口机台211倒木150150块2012槽钢12米3013角钢10010米3214角钢808米3515无缝钢管DN40 SCH40米462016无缝钢管DN25 SCH40米5020压 力 管 道 明 细 表施工图号介质管道级别规格材质米VCMG20#28VCML20#100
