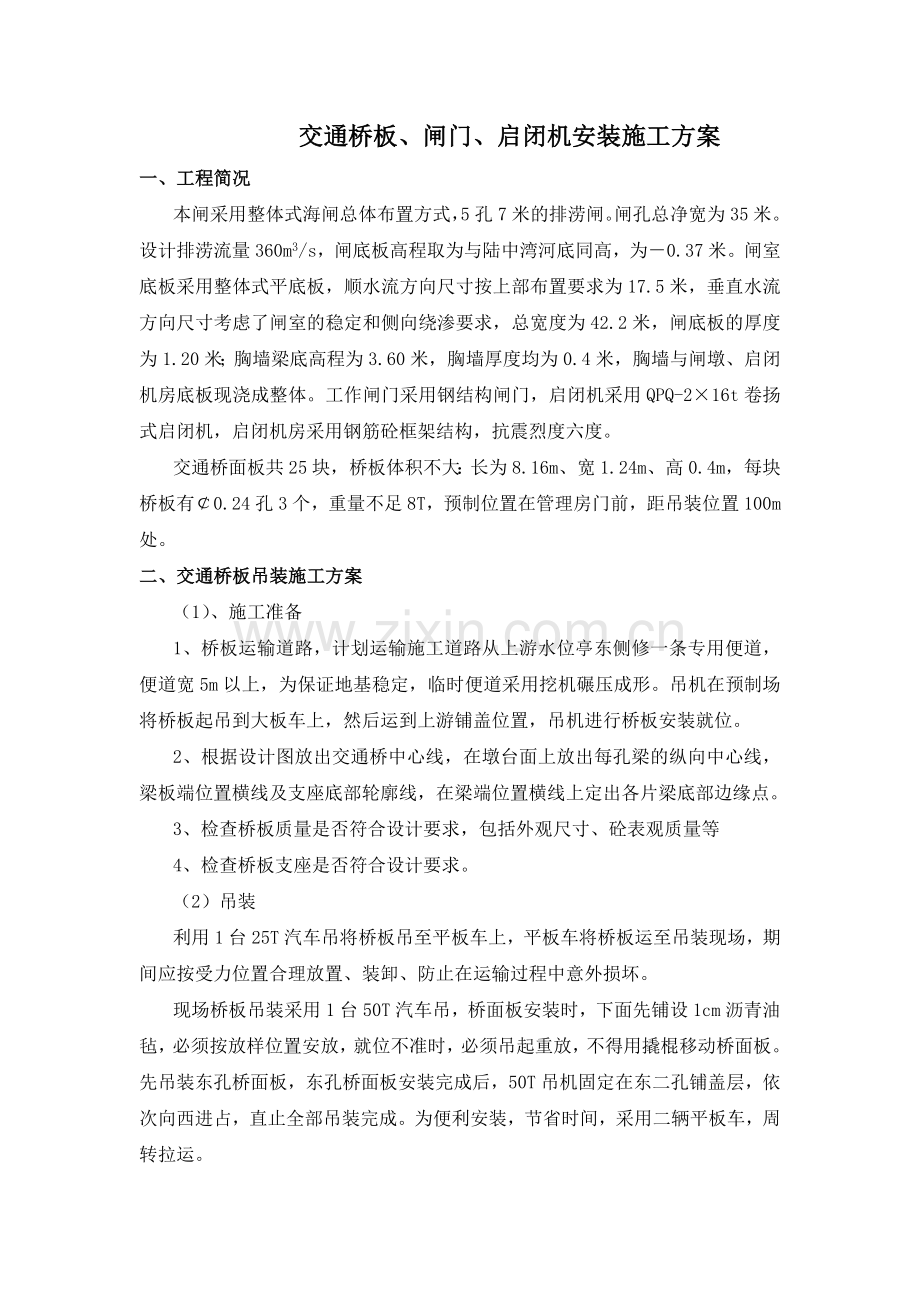

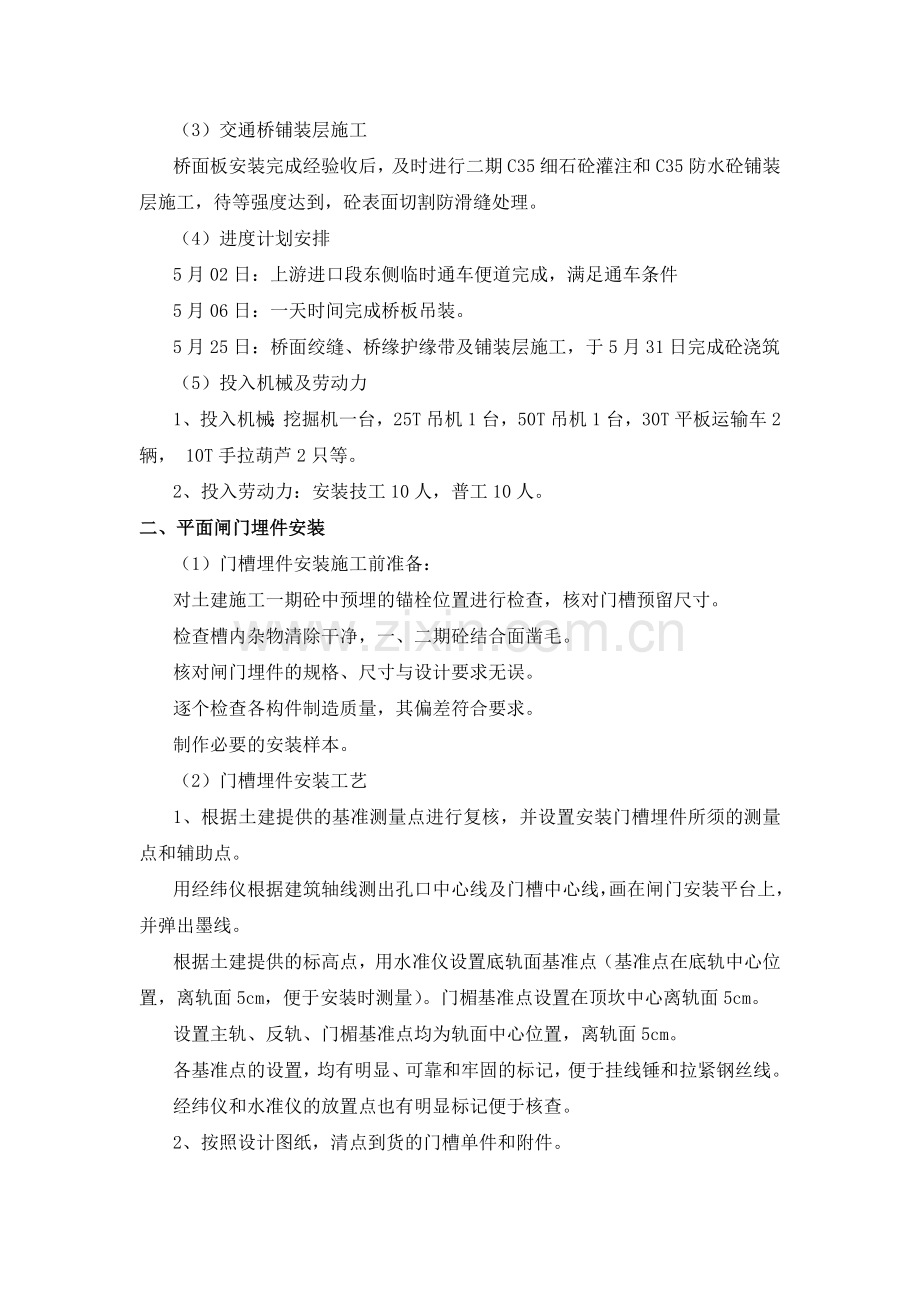

交通桥板、闸门、启闭机安装施工方案一、工程简况本闸采用整体式海闸总体布置方式，5孔7米的排涝闸。闸孔总净宽为35米。设计排涝流量360m3/s，闸底板高程取为与陆中湾河底同高，为0.37米。闸室底板采用整体式平底板，顺水流方向尺寸按上部布置要求为17.5米，垂直水流方向尺寸考虑了闸室的稳定和侧向绕渗要求，总宽度为42.2米，闸底板的厚度为1.20米；胸墙梁底高程为3.60米，胸墙厚度均为0.4米，胸墙与闸墩、启闭机房底板现浇成整体。工作闸门采用钢结构闸门，启闭机采用QPQ-216t卷扬式启闭机，启闭机房采用钢筋砼框架结构，抗震烈度六度。交通桥面板共25块，桥板体积不大：长为8.16m、宽1.24m、高0.4m，每块桥板有0.24孔3个，重量不足8T，预制位置在管理房门前，距吊装位置100m处。二、交通桥板吊装施工方案（1）、施工准备1、桥板运输道路，计划运输施工道路从上游水位亭东侧修一条专用便道，便道宽5m以上，为保证地基稳定，临时便道采用挖机碾压成形。吊机在预制场将桥板起吊到大板车上，然后运到上游铺盖位置，吊机进行桥板安装就位。2、根据设计图放出交通桥中心线，在墩台面上放出每孔梁的纵向中心线，梁板端位置横线及支座底部轮廓线，在梁端位置横线上定出各片梁底部边缘点。3、检查桥板质量是否符合设计要求，包括外观尺寸、砼表观质量等4、检查桥板支座是否符合设计要求。（2）吊装利用1台25T汽车吊将桥板吊至平板车上，平板车将桥板运至吊装现场，期间应按受力位置合理放置、装卸、防止在运输过程中意外损坏。现场桥板吊装采用1台50T汽车吊，桥面板安装时，下面先铺设1cm沥青油毡，必须按放样位置安放，就位不准时，必须吊起重放，不得用撬棍移动桥面板。先吊装东孔桥面板，东孔桥面板安装完成后，50T吊机固定在东二孔铺盖层，依次向西进占，直止全部吊装完成。为便利安装，节省时间，采用二辆平板车，周转拉运。（3）交通桥铺装层施工桥面板安装完成经验收后，及时进行二期C35细石砼灌注和C35防水砼铺装层施工，待等强度达到，砼表面切割防滑缝处理。（4）进度计划安排5月02日：上游进口段东侧临时通车便道完成，满足通车条件5月06日：一天时间完成桥板吊装。5月25日：桥面绞缝、桥缘护缘带及铺装层施工，于5月31日完成砼浇筑（5）投入机械及劳动力1、投入机械：挖掘机一台，25T吊机1台，50T吊机1台，30T平板运输车2辆， 10T手拉葫芦2只等。2、投入劳动力：安装技工10人，普工10人。二、平面闸门埋件安装（1）门槽埋件安装施工前准备：对土建施工一期砼中预埋的锚栓位置进行检查，核对门槽预留尺寸。检查槽内杂物清除干净，一、二期砼结合面凿毛。核对闸门埋件的规格、尺寸与设计要求无误。逐个检查各构件制造质量，其偏差符合要求。制作必要的安装样本。（2）门槽埋件安装工艺1、根据土建提供的基准测量点进行复核，并设置安装门槽埋件所须的测量点和辅助点。用经纬仪根据建筑轴线测出孔口中心线及门槽中心线，画在闸门安装平台上，并弹出墨线。根据土建提供的标高点，用水准仪设置底轨面基准点（基准点在底轨中心位置，离轨面5cm，便于安装时测量）。门楣基准点设置在顶坎中心离轨面5cm。设置主轨、反轨、门楣基准点均为轨面中心位置，离轨面5cm。各基准点的设置，均有明显、可靠和牢固的标记，便于挂线锤和拉紧钢丝线。经纬仪和水准仪的放置点也有明显标记便于核查。2、按照设计图纸，清点到货的门槽单件和附件。3、对底坎、门楣、顶坎、主轨、反轨、侧轨等的制作质量及尺寸进行复核。4、门槽安装以底坎为基准，依次为主轨、侧轨、反轨和门楣。安装质量要求其偏差值小于规范和设计要求，孔口两侧主轨承压面在同一平面之内。（3）埋件安装1、将门槽构件运至闸底板平台。门槽安装时吊装用汽车吊机或扒杆、卷扬机和手动葫芦，门槽安装分初装调节与细调。门槽安装以孔口中心线和门槽中心线为基准。各构件间的相对尺寸，用同一钢板尺或卷尺测量。各构件每米至少测一点。细调时用水准仪和经纬仪找正。构件组合处不产生错位，如略有错位磨平过度。2、安装好的门槽在质量检查全部合格后，用电焊点死调整用的螺栓和螺帽。3、安装结束请监理工程师复核安装质量，合格后进入下道工序。4、将安装好并经验收的门槽，交付土建单位进行立模浇筑二期砼，在浇筑二期砼时派专人监测，防止门槽产生位移和变形。5、二期砼养护结束拆模后，对安装质量进行复测，并作好纪录，同时检查混凝土面尺寸，清除一切杂物。6、门槽表面防腐按设计要求执行。三、平面闸门安装本工程钢闸门规格：通航孔4.87.60.8，工作闸门4.27.60.8，其重量每扇约12吨。（1）安装要点事项平面闸门在安装前对其各项尺寸进行复查，符合DL/T5018-2004规范中有关闸门安装中的规定。1、闸门拼装检查合格后，组拼焊缝两侧防腐按制造的有关规定和要求执行。2、止水橡皮的螺孔位置应与门叶或止水压板的螺孔位置一致，孔径应比螺栓直径小1 mm，严禁烫孔。3、当均匀拧紧螺栓后，螺栓头应低于止水橡皮的球头自由表面8 mm。4、止水橡皮表面应光滑平直，不得盘折存放，厚度偏差为1 mm，外形尺寸允许偏差为设计尺寸的2%。5、潜孔式闸门有顶止水橡皮，其联接处应切割平整，厚度一致。6、止水橡皮接头可用生胶热夺方法胶合（或在订货时提供止水橡皮尺寸，由厂家胶接后供货），胶合处不应有错位、凹凸不平和疏松现象。7、止水橡皮安装后，其两侧止水中心距离、及顶止水至底止水缘距离允许偏差3 mm，止水表面的平度面为2 mm，不允许有突变的尺寸。8、平面闸门在安装后应作静平衡试验，将闸门吊离地面10 mm左右，通过滚轮的中心测量，上、下游及左右方向的倾斜，闸门的倾斜不应超过门高的1/1000，且不大于8 mm，平面链轮闸门的倾斜应不超过门高的1/1500且不大于3 mm，当超过上述规定时应予配重（配重前取得设计院同意）。（2）施工准备1、安装前按设计要求进行防腐处理，并对各项尺寸进行复查，符合设计与规范规定要求，不然应予修正。2、检查吊装设备满足要求，闸门吊耳强度符合起吊要求，钢丝绳强度满足起吊要求。3、吊装前必须检查门槽内杂物清理干净。4、要求场内运输道路畅通，交通桥桥面清理干净。5、交通桥桥面在汽吊支撑点位置铺设厚钢板。（3）闸门运输1、闸门板委托浙江征天机械制造有限公司制作生产。采用平板拖车运输，由2台25T汽车吊，起吊到平板车上平放，平板车运输工地后，经由东岸大塘连接段道路，运输到上游铺盖位置。2、安装闸门板吊机2台50T，并从东岸大塘连接段通往交通桥桥面，该堤身坝于5月16日完成，表面多次密实，达到通车条件。（3）闸门安装1、闸门运至下面上游铺盖指定位置，再由交通桥面上的2台50T吊机同时起吊安装，安装方向自东孔往西孔进占，经验算交通桥中心距离与闸门槽中心距离为6.04m，能满足闸门板起吊安装要求。2、闸门吊装时吊机支撑脚其中二只受力在闸墩或岸墙顶板上，另二只支撑脚在交通桥面板上，支撑脚下设平面大钢板，使桥面板整体受力。3、安装进度计划安排闸门板吊装计划在5月20日进行，计划一天时间内吊装完成。4、投入机械及劳动力 投入机械： 50T吊机2台，平板运输车2辆，挖掘机一台等其他机械设置。投入劳动力：安装技工10人，普工10人。四、启闭机安装（1）启闭机安装注意事项工作闸启闭设备采用QPQ-216T卷扬式启闭机，共安装5台。卷扬式启闭机在水闸启闭平台完成后进行安装，由50T汽车吊吊装就位，安装时必须做到：1、产品到达现场后，应进行全面检查，其内容包括：对因包装、运输等原因造成锈蚀、变形、碰伤和动作不灵活的零部件等缺陷时，必须进行清洗和矫正，经检查合格后，方可进行安装。检查机器各部件的装配质量是否符合要求。仔细清除机件上的积灰、油污、铁屑等杂物。检查所有电气设备和电线是否完整无损，绝缘是否良好。2、检查基础螺栓埋设位置是否准确。3、检查启闭机平台高程，其偏差不超过5mm，水平偏差不大于0.5/1000。4、启闭机的安装根据起吊中心线找正，其纵、横向中心线偏差不超过3mm。5、根据设计图穿绕钢丝绳，钢丝绳端部的固定符合设计要求。采用锥形套筒灌铅或锌，经拉力试验。采用绳卡固定，其数量符合设计要求。6、缠绕在卷筒上的钢丝绳长度，当吊点在下极限时，留在卷筒上的钢丝绳圈数一般不少于4圈（其中2圈作固定用，另外2圈为备用圈数）。当吊点在上极限时，卷筒上的空槽不得少于1圈。7、钢丝绳的极限导角不得超过60；多层缠绕时，出绳角在0.5-2.50范围内；每层返回角在0.50-2.50范围内。8、双吊点启闭机，吊距差一般不超过3mm，钢丝绳拉紧后，两吊轴中心线应在同一水平面上，其高差不得超过5mm。9、快速启闭机过速限制器上离心飞摆弹簧的长度及磨擦片间隙，应按图样尺寸进行初调。试运转时，再按实际关闭时间，最后调整弹簧的松紧。（2）安装进度计划安排启闭机吊装计划在6月15日进行，计划一天时间内吊装完成。调试运转在6月20日完成。（3）投入机械及劳动力 投入机械：50T吊机1台，扒杆、卷扬机和手动葫芦，平板运输车2辆等其他机械设置。五、安全措施1、严禁违章指挥、违章作业。2、驾驶员严禁酒后驾车，要听从指挥员的统一指挥，严禁擅自运转。3、切实加强对施工人员的安全教育，增强安全生产意识和自我保护能力。参加施工的人员均经过三级安全教育，并经考核后，方可上岗作业。4、在施工过程中，必须严格执行处制定的安全生产检查制度，每月不少于一次安全大检查，并配合各级上级机关和有关部门的各项检查，经检查中发现的事故隐患，应立即进行整改。5、加强职工安全生产教育，组织职工学习有关安全生产知识和规定，把安全生产纳入该工程的重要议事日程，要求职工严格遵守安全操作规程，避免事故发生。6、落实各级安全生产岗位责任制，工地配专职安全员，班组设兼职安全员监督保证安全生产，定期检查。7、施工现场悬挂安全施工警示牌，安全生产贯彻执行六大纪律十个不准。8、现场施工必须遵照“三同时”的原则，如发现对周边环境设施、人员有危害的情况时，应及时拿出安全措施，报上级和业主同意后，方可进入下一步施工。9、施工现场危险处应设围栏，并有警戒标志，夜间设红灯示警，工地内沟、坑应填平，或设围栏、盖板。危险场所必须按规定设置安全标志牌。10、施工人员进入现场必须戴安全帽，严禁赤脚或穿高跟鞋进入施工现场。
