赤岗桥西项目工程地下室施工方案.doc

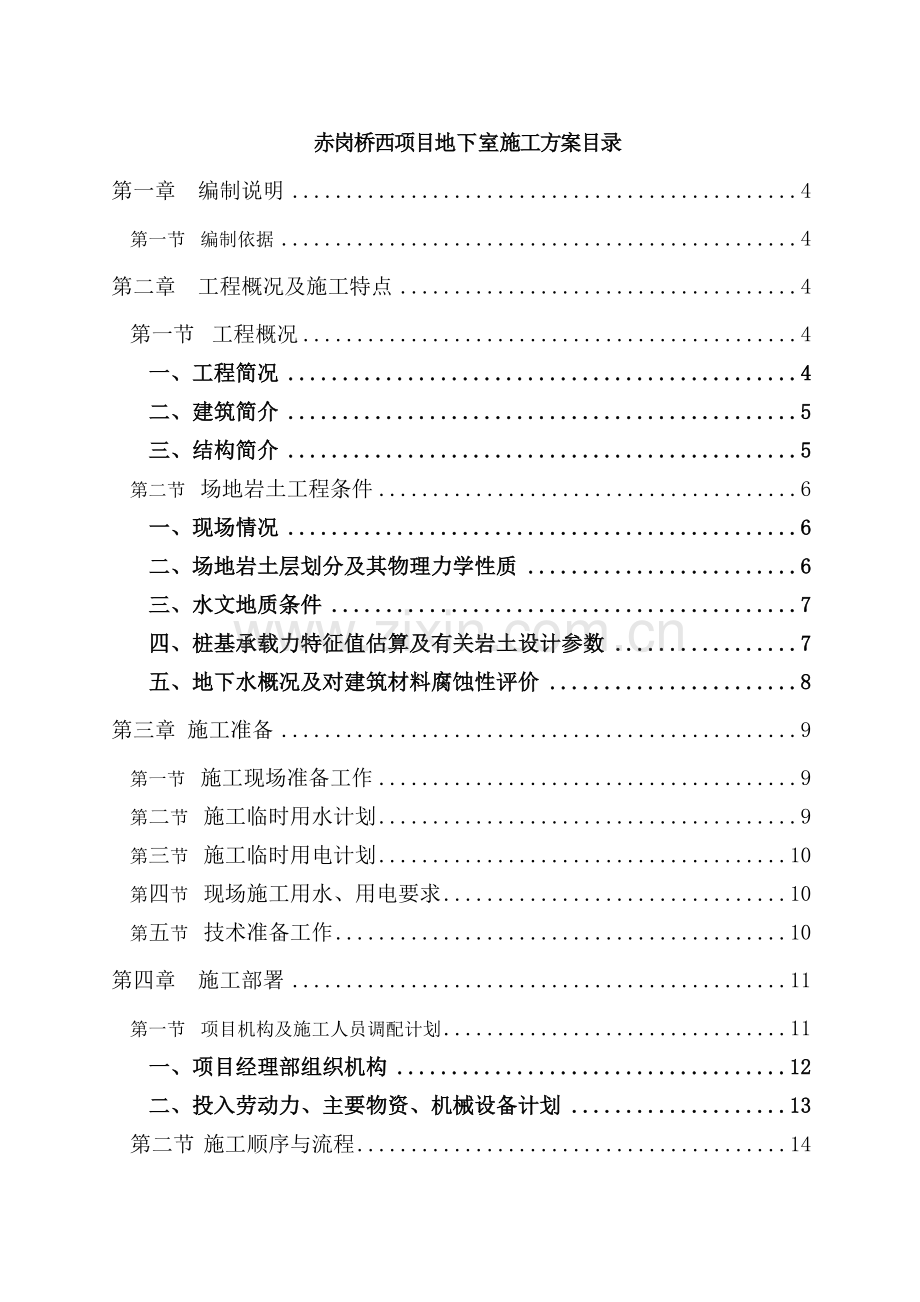

赤岗桥西项目地下室施工方案目录
第一章 编制说明 4
第一节 编制依据 4
第二章 工程概况及施工特点 4
第一节 工程概况 4
一、工程简况 4
二、建筑简介 5
三、结构简介 5
第二节 场地岩土工程条件 6
一、现场情况 6
二、场地岩土层划分及其物理力学性质 6
三、水文地质条件 7
四、桩基承载力特征值估算及有关岩土设计参数 7
五、地下水概况及对建筑材料腐蚀性评价 8
第三章 施工准备 9
第一节 施工现场准备工作 9
第二节 施工临时用水计划 9
第三节 施工临时用电计划 10
第四节 现场施工用水、用电要求 10
第五节 技术准备工作 10
第四章 施工部署 11
第一节 项目机构及施工人员调配计划 11
一、项目经理部组织机构 12
二、投入劳动力、主要物资、机械设备计划 13

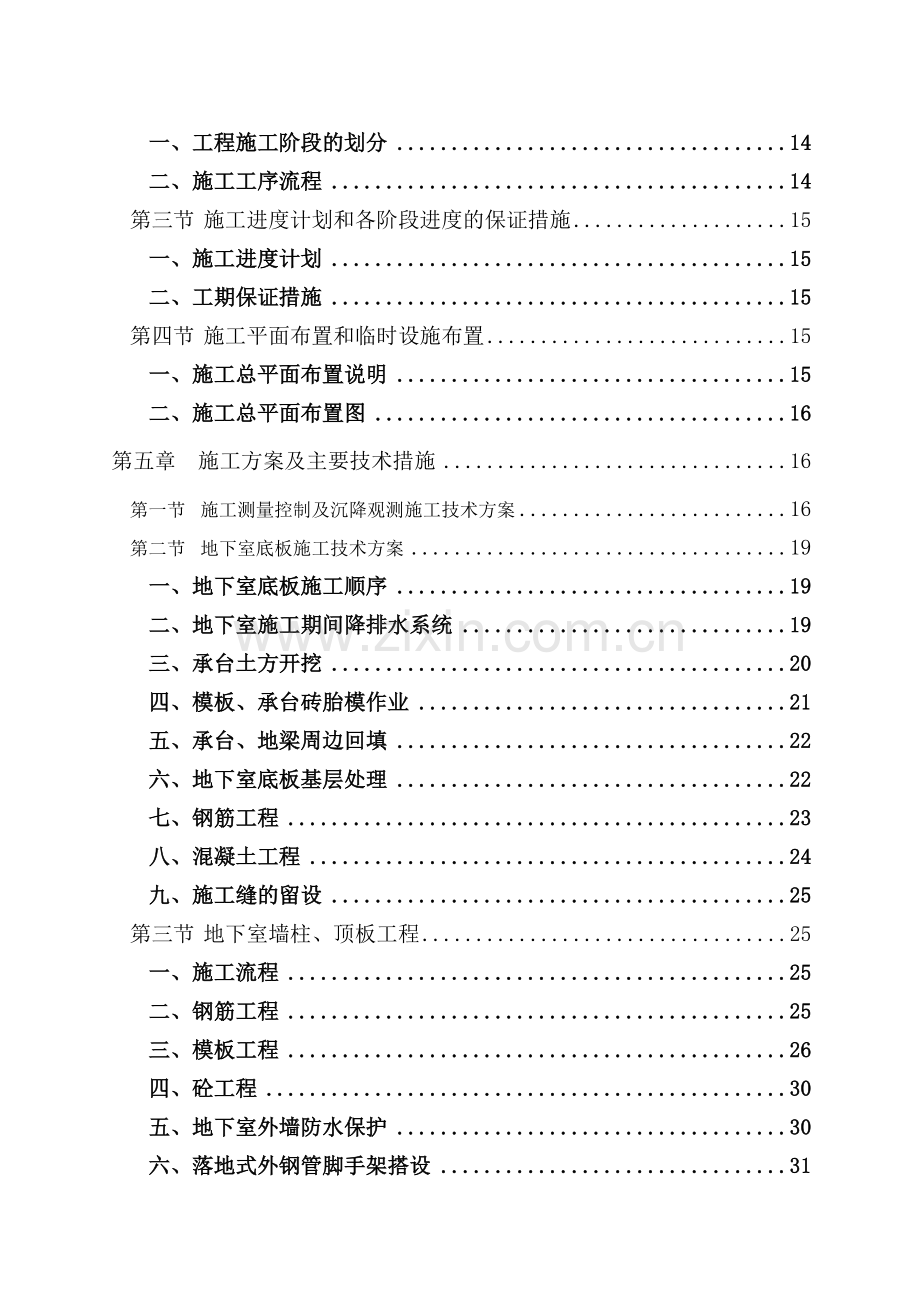

第二节 施工顺序与流程 14
一、工程施工阶段的划分 14
二、施工工序流程 14
第三节 施工进度计划和各阶段进度的保证措施 15
一、施工进度计划 15
二、工期保证措施 15
第四节 施工平面布置和临时设施布置 15
一、施工总平面布置说明 15
二、施工总平面布置图 16
第五章 施工方案及主要技术措施 16
第一节 施工测量控制及沉降观测施工技术方案 16
第二节 地下室底板施工技术方案 19
一、地下室底板施工顺序 19
二、地下室施工期间降排水系统 19
三、承台土方开挖 20
四、模板、承台砖胎模作业 21
五、承台、地梁周边回填 22
六、地下室底板基层处理 22
七、钢筋工程 23
八、混凝土工程 24
九、施工缝的留设 25
第三节 地下室墙柱、顶板工程 25
一、施工流程 25
二、钢筋工程 25
三、模板工程 26
四、砼工程 30
五、地下室外墙防水保护 30
六、落地式外钢管脚手架搭设 31
七、拆除基坑支护联系梁 32
第七章 质量保证体系及质量保证措施 32
一、质量保证体系 32
二、检测试验手段和措施 34
三、质量保证措施 34
四、质量保证技术措施 37
五、 隐蔽工程的质量保证措施 41
六、对预埋件、预留孔洞的保证措施 41
七、资料管理 42
第八章 安全文明施工保证措施及环境保护体系和保证措施 42
第一节 工程安全生产保证体系 43
第二节 安全措施 43
第三节 施工现场安全管理措施 45
第四节 文明施工保证措施 47
第五节 环境保护体系及保证措施 48
第九章 消防、保卫、健康体系及保证措施 49
第一节 消防、保卫、健康体系 49
第二节 消防、保卫、健康管理措施 50
附图 52
施工总平面布置图 52
施工进度计划网络图 52

赤岗桥西项目地下室施工方案
第一章 编制说明
施工组织设计作为指导施工的主要技术文件，在编制的过程中对总体施工布置、项目管理机构设置、劳动力安排、主要分部分项工程的施工方法、施工进度计划控制、机械设备及周转材料配备、质量控制措施、安全生产保证措施、文明施工及环境保护措施、降低成本、工程保修等诸多因素进行了有效充分的考虑，使施工组织设计具备科学性、可行性及先进性。在本施工施工方案的编制过程中，我公司主要以下列内容作为编制依据：
第一节 编制依据
1、赤岗桥西项目土建工程施工图纸：
1)建施JS-ML、SM、ZP、 01至JS-02图纸；
2)结施G-1至G-16；
3)人防结构G-RF-01至G-RF-16；
4)防雷接地、水电基坑支护等施工图纸。
2、地质勘察资料；
3、现行国家有关规范、规程和标准；
4、工程建设标准强制性条文：
以及《工程建设标准强制性条文》的有关规定；现行的施工验收规范；现行的工程检验评定标准；现行的施工操作规程；现行的安全操作、评定、评分标准；现行的材料和结构取样、试验方法；现行的用电安全、技术规程。
A、建设工程施工现场文明施工管理办法；
B、《建筑工程施工质量验收规范》(GB50202～GB50210-2002)。
C、有关的国家现行安全检查评分标准(JGJ59-99)。
第二章 工程概况及施工特点
第一节 工程概况
一、工程简况
工程名称：赤岗桥西项目
工程编号：200511
建设单位：广州××××开发股份有限公司
建设地点：广州市海珠区××××××地块
设计单位：广州××××建筑设计院
勘察单位：广东省××工程公司
监理单位：广州××××建设监理公司
施工单位：广州市××××××有限公司
工程规模：赤岗桥西项目为RC结构的商住建筑物一栋，地下2层，地上32层，总用地面积：7875㎡；建筑基底面积：2772㎡，地下建筑面积：9238㎡，总建筑面积约为56326平方米，总投资约10300万元。
二、建筑简介
1、建筑使用功能：
本工程为1栋地上32层，其中有4层裙楼，地下2层的商住楼，建筑物平面形状呈L型，东西向从1轴至23轴长63.90m，南北向从A轴至P轴长83.20m，总建筑面积约56326平方米。建筑物高度：从±0.000起计至屋面高99.90m，梯屋、电梯机房顶高104.90m，地下室底板面标高为-8.400m。地下负二层高3.60m，地下负一层高4.80m，首层高5.20m，二层、三层每层高4.0m，四层裙楼部分层高4.06m，塔楼部分层高6.06m，五层至三十二层每层高2.80m。
地下负二层使用功能为小汽车、消防水池、水泵房；负一层为小汽车库、自行车库、发电机房、高低压变电房；首层为商场、大堂、社区居委会、电开关房；二层为餐饮、办公室、贮藏室、厨房；三层为办公室；四层为业主委员会用房、物业管理用房、办公用房、文化活动中心；五层至三十二层为住宅，有一房一厅和二房一厅单元；塔楼每层有楼梯二樘、电梯5樘；屋面有梯屋、电梯机房、人防报警室。
2、建筑粉刷做法：
屋面：20厚1：8水泥珍珠岩找2%坡，15厚1：2.5水泥砂浆找平层，2厚聚胺酯柔性防水层，满铺0.15厚聚乙烯薄膜一层，30厚泡沫挤塑隔热板，40厚C20细石砼刚性防水层，内配Ø6@200双向钢筋网，20厚1：3干硬性水泥砂浆找平层，面铺95×95广场砖。
顶棚：楼梯为10厚1：1：6水泥石灰砂浆底，5厚1：0.5：3水泥石灰砂浆压光，面扫高级乳胶漆二道；地下室、设备房、裙楼为抹平扫水泥浆二度，面扫白色灰水二道；其余待二次装修施工。
内墙：15厚1：1：6水泥石灰砂浆找平层；水池内面贴100×100白瓷片；地下室饰面为扫白色灰水二道；其余待二次装修施工。
外墙：20厚1：2.5水泥石灰砂浆掺5%防水剂，8厚聚合物丙烯酸酯水泥砂浆贴45×95哑光墙面砖；裙楼为水泥石灰砂浆抹灰20厚，刷1.2厚聚氨酯防水涂料，饰面用配套不锈钢托板舌板干挂500×500花岗石；裙楼部分外墙为玻璃幕墙和铝塑板幕墙。
楼地面：20厚1：2.5水泥砂浆找平层；楼梯为1：3水泥砂浆抹灰20厚，面贴梯级砖；地下车库地面做法为掺地台硬化剂；其余为二次装修施工。
门窗：门有钢板门、夹板木门、铝合金玻璃门、防火门；窗为铝合金窗。
三、结构简介
本工程为框支剪力墙结构，按抗震七度设防，采用钻孔桩基础(已施工完成)，本工程从承台、地下室底板开始承包施工。地下室底板厚800，内配底筋为Ø22(三级钢筋)、Ø25(三级钢筋)@150双向配筋，面筋为Ø20(三级钢筋)、Ø22(三级钢筋)@150双向配筋，砼强度等级为C35，抗渗等级S8，地下室外墙厚400。柱为矩形柱，柱截面尺寸有500×600、500×700、500×1000、600×700、700×1000、750×750、800×3600、800×3800、1200×1200、1300×1300、1500×1500等。柱钢筋直径最大为Ø50(三级钢)。剪力墙截面有矩形、L型、T型，墙厚有200、250、300、350、600、700、800。框架梁截面尺寸有400×2200、300×1800、300×700、400×700、350×1000、400×900、500×700、400×1000。五楼面梁板为结构转换层，结构转换大梁截面尺寸有600×2200、500×1500、1000×1800、1300×2200、1700×2600、700×2800、1100×2800、1200×2600、800×2600、1600×2600、900×2200等，梁钢筋直径最大为Ø32(三级钢)。楼板厚度有100、120、130、140、150，五层转换层部分的楼板厚200，内配Ø14(三级钢)@150双层双向钢筋网。混凝土强度等级有C30、C35、C40、C50、C55。砖砌体采用实心加气混凝土砌块，用M5水泥石灰砂浆砌筑。
本工程有二层地下室，基坑支护做法为密排Ø1000钻孔桩，桩外侧采用双排深层搅拌桩及旋喷桩组成组合止水幕墙，基坑中间有一排钢筋混凝土梁内支撑。基坑的支护、内支撑、土方开挖均由业主另行委托其他单位完成后交接，我公司从地下室底板开始施工。
第二节 场地岩土工程条件
一、现场情况
现场位于广州市海珠区××××地块，现场平面呈L形，目前正在进行钻孔桩基础及基坑支护桩施工，待基坑支护完成及土方开挖完成后再由中标单位进场施工。现场周边已有围墙围蔽，施工大门在西边，周边有临时道路可行车，场地已平整。业主已将施工用水电源接到施工现场内，水管管径为DN75，施工用电负荷可供350KVA，已基本具备施工条件。
二、场地岩土层划分及其物理力学性质
根据地钻孔揭露取得的地质资料，经综合整理，按其岩土性特征，将场地内岩土层自上而下分为：人工填土层(Qml，层号)、第四系冲积层(Qal，层号)以及白垩系基岩(K，层号)等3个工程地质层。为资料好统一使用，本次地层序号编号与2004年11月广东省地质建设工程勘察院出版的对应岩土工程勘察报告(简称详勘报告)一致，分别叙述如下：
1、人工填土层(Qml，层号)
杂填土：
分布于场地表层，钻孔均有揭露，土性主要为杂填土。顶面标高为7.67~8.07m，层厚为1.20~5.50m，平均2.80m。杂色彩，稍湿~湿，松散，主要由粉质粘土、砂土、砖块、碎石、砼块(有砼地板)组成，土质不均匀。
2、第四系冲积层(Qal，层号)
场地内桩钻孔有揭露。依其岩土性特征可划分为2个亚层描述：
1)淤泥质土，层号1
场内钻孔基本上有揭露，层面标高为3.37~6.70m；埋深为1.20~4.50m；层厚为1.50~4.80m，平均2.91m。灰色，饱和，流塑，夹薄层状粉砂。
建议地基土承载力特征值fak=60kPa(此值据详勘报告)。
2)粉砂，层号3
场内钻孔基本上有揭露，层面标高为0.35~5.50m；埋深为2.40~7.60m，层厚为4.60~13.70m，平均8.00m。青灰色、灰色，饱和，松散-稍密，流塑，分选较差，粉土状，局部中砂含量多，呈过渡状(本次未取样，故未能细分出2中砂层)。
建议地基土承载力特征值fak=110kPa(此值据详勘报告)。
3、白垩系基岩(K，层号)
揭露岩石性为粉砂质泥岩，泥质结构，层状构造，泥、铁质胶结。风化不均匀，存在软硬夹层较普遍。按风化程度分为强风化层、中风化层、微风化层。
1)强风化层，层号1
场地桩钻孔基本上有分布，层面标高为-3.16~8.63m；埋深为11.10~
16.50 m；层厚为0.50~7.90 m；平均2.95m。暗紫红色，岩石风化强烈，岩芯呈半岩半土状、碎块状、块状、柱状，质软，岩块多数手易折断，部分锤击易碎。风化不均匀，夹中风化岩。取岩样3组，岩石天然湿度单轴抗压强度为0.65~2.90MPa，平均1.5Mpa(详见岩石抗压强度统计表，表2)。
建议地基土承载力特征值fak=700kPa。
2)中风化层，层号2
场地桩钻孔有揭露，层面标高为-2.29~23.69m；埋深为10.10~31.60 m；揭露层厚为0.50~13.80 m；平均5.56m。暗紫红色，裂隙发育，裂面见铁质渲染，岩芯呈块状、短柱状~长柱状，表面较粗糙，岩石岩质较坚硬，锤击声哑，局部见0.50~3.50cm大小的小孔穴，无充填。岩石强度不均匀，夹微风化岩。失水易开裂，泡水易软化，属软质岩。取岩样46组(夹层样10组，未参与数理统计)，参加统计28组，岩石天然湿度单轴抗压强度2.8~8.7 MPa，平均5.0MPa，标准值为4.4 Mpa(详见岩石抗压强度统计表，表2)。
建议地基土承载力特征值fak=1200kPa。
3)微风化层3
场地桩钻孔有揭露，层面标高为-7.80~24.79m；埋深为15.70~32.70 m；
揭露层厚为3.40~10.60m；平均4.82m。暗紫红色，裂隙稍发育~不发育，岩芯呈长柱状居多，岩质较新鲜、坚硬，锤击声稍脆。局部粉砂质含量多，强度较高，泥质成高者，失水易开裂，泡水易软化，属软质岩。本层取岩样48组，参加统计42组，其天然湿度单轴抗压强度为8.4~19.4 MPa，平均12.9MPa，标准值为12.1Mpa(详见岩石抗压强度统计表，表2)。
建议地基土承载力特征值fa：可取3000kPa，fr可取10 MPa。
三、水文地质条件
根据钻孔揭露，场地内填土层(杂填土)内局部含上层滞水，水量与地表生活污水、排水及降雨关系密切。第四系冲积层粉砂层含一定孔隙水，富水程度低；基岩中风化裂隙发育，含水量的裂隙水。地下水补给来源为大气降水和侧向补给。钻探期间测得地下水位埋深为2.80~4.10m。据详勘报告，场地地下水对混凝土不具侵蚀性，对砼中的钢筋不具侵蚀性，对钢结构具弱腐蚀性。
四、桩基承载力特征值估算及有关岩土设计参数
根据拟建场区建筑物规模(32层)，结合场地工程地质情况，设计采用钻(冲)孔桩，以连续完整的微风化岩作桩端持力层。单桩竖向承载力特征值Ra可按《建筑地基基础设计规范》GB50007-2002式8.5.5-1式DBJ15-31-2003式10.2.3或10.2.4估算。
公式Ra=qsaAp+up∑qsia Li[摩擦桩公式]
Ra=Rsa+ Rra +Rpa[嵌岩桩公式]
桩基的设计施工还需符合《建筑桩基技术规范》(JGJ94-94)有关要求。各岩土层桩周摩阻力特征值、桩端土承载力特征值等参数详见下表1
地层代号
岩土名称
状态
层号
地基承载力特征值fak(kPa)
压缩模量Es(Mpa)
桩周摩阻力特征值qsa(kPa)
钻(冲)孔灌注桩
桩端承载力特征值
qsa(kPa)
岩石抗
压强度
fr(Mpa)
Qml
素填土
松散

\
\
10

Qal
淤泥质土
流塑
1
50
2.5
6

粉砂
松散-稍密
3
110
\
15

K
粉砂质土岩
强风化
1
700

75
1000
fr=1.5MPa
中风化
2
1200

160
1500
fr=4.4MPa
微风化
3
3000

330
3500
fr=10.0MPa
岩石抗压强度统计表 表2
地层
时代
风化
程度
岩性
地层
序号
指标
天然抗压强度
fr(Mpa)
备注
K
强风化
粉砂质泥岩
1
参加统计组数
3

最大值
2.9
最小值
0.65
平均值
1.5
中风化
粉砂质泥岩
2
参加统计组数
28
其中9组微风化夹层样未参与数理统计
最大值
8.7
最小值
2.8
平均值
5.0
标准差
1.81
变异系数
0.36
标准值
4.4
微风化
粉砂质泥岩
3
参加统计组数
42

最大值
19.4
最小值
8.4
平均值
12.9
标准差
2.98
变异系数
0.23
标准值
12.1
五、地下水概况及对建筑材料腐蚀性评价
勘探期间测得地下水位埋深3.35~3.60m。从土的结构分析，人工填土中有一定量的上层滞水；海陆混合堆积层内的中砂为强度透水层，粉砂为中等透水层，场地均有一定的基岩裂隙水。地下水补给来源是大气降水和侧向径流补给。
为了解砂层的涌水量及透水性，于场区选择KZ8、KZ3钻孔对砂层进行抽水试验，选择邻孔JS15、JS6作为水位观测孔。抽水试验成果见下表3。
抽水试验成果一览表

抽
水
孔
水位观测孔
试验段起止深度(m)
试
验
段
厚
度
(m)
土性
抽水孔
观测孔
渗透
系数
K(m/d)
影响半径
R
(m)
井半径rw(m)
水位降深Sw(m)
涌
水量
Q
(m3/d)
与抽
水孔
距离
r1(m)
水位降低深S1(m)

KZ8

JS15
5.80~14.20
8.40
中砂
0.065
2.70
96.30
20.00
1.81
11.35
91

KZ3

JS6
5.80~12.40
6.60
粉砂
0.065
3.10
33.20
16.68
1.80
3.77
60
计算公式K=0.366Q/m(Sw- S1)Lg(r1/rw)及R=10Sw√k
根据抽水试验成果，依照《供水水文地质手册》(第二册)，场地中砂层的渗透系数K=11.35m/d，属中等透水层。
取2个水样分析结果，其腐蚀性指标为：PH值7.0~7.2，侵蚀性CO2=3.90~7.95mg/L，HCO3=2.20~4.20mmol/L，SO42-=36.02~39.86mg/L，C1-=60.27~116.99mg/L。地下水对混凝土无腐蚀性，对钢筋混凝土结构中钢筋无腐蚀性，对钢结构具弱腐蚀性(详见水质分析报告表)，场地环境类型II类。
取2个土样分析结果，其腐蚀性指标为：PH值均为7.0， HCO3-=1.76~1.96mmol/L，SO42-=40~64mg/L，C1-=39~50mg/L。土对混凝土无腐蚀性，对钢筋混凝土结构中钢筋无腐蚀性，对钢结构无腐蚀性(详见土中易溶盐分析报告表)。
第三章 施工准备
第一节 施工现场准备工作
按照施工组织设计的总平面布置图要求，结合现场三通一平工作的实际进展情况，及时组织人员进场。建造各项临时设施，引测轴线和水准点。办理各项施工前的申报工作，包括领取施工标牌等。
按照广州市有关文明施工的规定，实行施工场地的硬地化处理，其中运输道路做C15砼150mm厚，其他临设地面做C15砼100mm厚。
第二节 施工临时用水计划
1、施工用水q1:为简化计算，按用水量较大的砼工程和砌砖工程用水量考虑：
q1=K1*K2*Σ[Q1*N1/(8×3600)]
式中：q1——施工用水量(L/S)；
K1----未预计的施工用水系数，取1.15；
K2----用水不均衡系数，取1.5；
Q1----每台班实物量，砌砖取30m3，浇砼取100m3；
N1----施工用水定额，砌砖取200L/m3,砼养护取300L/m3；
q1=1.15×1.5×(30×200+100×300)/(8×3600)=2.156L/S
2、施工机械用水q2：因无特殊用水机械，故q2略去不计。
3、现场生活用水q3：按500人计算。
q3=P1×N3×K4/(b×8×3600)
式中：q3----施工现场生活用水(L/S)；
P1----施工现场高峰昼夜人数(人)；
N3----施工现场生活用水定额100L/(人*班)；
K4----施工现场用水不均衡系数，取1.5；
b-----每天工作班数
q3=500×100×1.5/(1×8×3600)=2.60(L/S)
4、施工现场不设独立的生活区，故此q4略去不计。
5、消防用水q5：现场面积在25公顷内者(相当于250000m2),消防用水定额按10～15L/S计。
6、总用水量Q：按q1+q2+q3+q4<q5，现场面积小于5公顷，取q5=15L/S，则Q=q5=15L/S
7、供水管计算
d=√4Q/(Л*V*1000) =√4×15/(3.14*2*1000)=0.098(m)
选用DN100给水钢管。上部结构施工时，可利用地下水池作蓄水池，配置加压水泵，供施工和临时消防用。
第三节 施工临时用电计划
建筑工地临时供电，包括施工及照明用电两个方面，其用量可按以下公式计算：
P=1.05(K1*Σp1/cosφ+ K2*Σp2+p3)
结构及粉刷阶段，电动机额定容量总和(按机械设备表计算)
ΣP1=446kW,k1=0.6，cosφ=0.7；焊机、变压器额定容量总和
ΣP2=95kVA，k2=0.6；p3为生活用电量，取40KW。
则总用电量计算如下：
P=1.05(0.6×446/0.7+0.6×95+30)=492.75kVA
建设单位提供350KW施工用电，为了满足施工需要以及确保在停电条件下维持施工，现场设置一台200kW的发电机。
第四节 现场施工用水、用电要求
1、现场配电箱选材及设置应符合《施工现场临时用电安全技术规范》要求。
2、施工现场所有用电设备必须严格按照《施工现场临时用电安全技术规范》进行安装和使用。
3、本施工现场采用三相五线制供电，配置专用的接地保护线，其截面不小于工作零线的截面且不小于10平方毫米。
4、利用建筑物的基础钢筋网作为施工用电系统的接地体，在基础钢筋网尚未安装之前，应安装人工接地板作为接地体，其接地电阻不超过4欧姆。
5、供电线路在架设BVV线有困难时，可改用相应截面的YC(重型橡套)电缆。
6、塔式起重机和砼泵采用专线供电。
7、施工现场的施工用水和消防用水同时到位，各消防栓旁设置相应规格的水枪及20米水带。
第五节 技术准备工作
1、我司重点组织、选派专业素质高，技术业务精的优秀人员参与本项工作，并对其进行纪律教育和技术交底、业务培训工作。组织各专业人员学习、熟悉图纸及相关的标准、规范、规程，了解设计意图、对图纸进行会审及对选定的技术工人进行技术交底和培训，要求所有人员对各自的责任有清楚的了解，对各自责任范围内的设计要求、规范要求有清楚的认识，明确施工组织设计对工程施工的布署和对工期、质量、安全、成本控制及现场管理等方面的要求。
2、加强质量管理，全面贯彻IS09001：2000的工作标准，正确处理好“安全、质量、工期、成本”四者的关系。
3、熟悉和审查图纸，为编制施工组织设计提供据，按图纸复审、会审和现场签证三个阶段进行。
4、弄清建筑物与地下构筑物、管线间的相互关系，以避免施工时损坏这些地下物件。
5、本工程将严格按照国家规范(或标准)进行施工，应备好国内现行相关规范(或标准)。
6、本工程将严格按照现行国家规定的工程质量检验收，备好验评标准。
7、先派人了解现场的供水、供电、通讯、运输路线、场地及其它设施情况，根据现场踏勘了解的情况对施工组织设计进一步调整、优化和细化。还需进行施工现场控制点的测量。必须根据给定的永久性坐标和高程，按照建筑总平面图的要求，进行控制网点的测量，并妥善设立现场永久性坐标桩，对坐标桩用混凝土进行保护，为施工中的投测创造条件。
第四章 施工部署
第一节 项目机构及施工人员调配计划
1、我公司将以快速、优质地完成本工程。为此我公司选派技术好、素质高、能力强，精装修经验丰富的管理人员进驻工地。
2、为强化管理，项目部下设：计划调度、工程技术、质量监督、安全监督。
施工管理组织机构及职能划分：
(1)项目经理部
由公司组织管理人员、技术人员组成，全面负责工地的组织管理工作，协调公司与建筑单位关系，解决工地现场出现的所有问题。
(2)项目经理
负责与建筑单位进行工程总协调，对工程的人、财、物进行总安排、调度。
(3)地盘管理
项目经理长驻工地，对工地的人、财、物施工质量、施工进度、施工安全进行总管、监督并组织检查工程的质量和进度；发现不安全因素及时解决；发现工程质量问题及时处理，问题得到解决才能继续施工。
(4)技术质量监督工程技术人员负责泥水工、木工、油漆工等工种的技术交底；对施工进度、质量负责。
(5)资金管理
对工程项目各项资金的使用、收入和分配进行预测、控制、计划、核算、分析并考核、保证工程款专款专用、合理调配。
(6)日常事务管理
负责监督工地、工人住宿的防火安全；财物的安全；车辆的调度；所有档案资料的存放、整理以及协调工程项目部与建筑单位的联系、统计考勤。
(7)材料供应
材料采购、验收出、入库，按要求保证货物质量和供货时间以及存货安全。
一、项目经理部组织机构

( 赤岗桥西项目 )工程
项目经理部组织结构图 编号：
‘

项目经理
×××

施工负责人

技术负责人
×××
×××

施工组

材设组

后勤组

预算资料组

质安组
×××

×××

×××

×××

×××

二、投入劳动力、主要物资、机械设备计划
1、 人力安排计划表
序项
工 种
班组数
人数
备注
1
管理人员(测量)
2
6/2

2
电工、机修工、机械工
2
3

3
泥水工
2
40

4
木工
2
120

5
铁工
2
72

6
砼工
2
30

7
杂工(土方工)
2
10/80

8
防水
2
25

9
架子工
1
4

10
水电安装工
1
10

2、周转材料及主要材料需用计划
序
号
材料名称
规格
单
位
数量
进场时间
1
商品砼
C30、C35、C40、C50、C55
m3
29366
从开工第38天起陆续进场
2
钢筋
I、II、III级
t
5463
从开工第8天起陆续进场
3
套筒直型螺纹钢筋接头
Ø20～Ø50
个
28826
从开工第10天起陆续进场
4
水泥
42.5(R)
t
2460
从开工第10天起陆续进场
5
中砂

m3
6716
从开工第10天起陆续进场
6
枋板材
松杂木
m3
1656
从开工第8天起陆续进场
7
胶合板
18厚防水型
m2
14805
从开工第8天起陆续进场
8
门式脚手架
1250×1700
个
12530
从开工第40天起陆续进场
9
钢管
Ø48×3.5
t
317
从开工第85天起陆续进场
以工程施工预算实物量和施工组织设计为依据，在工程开工前先做好材料、设备需用量计划，按各分部分项工程的施工进度网络图时间进场。周转材料、施工机械设备等由项目部统一调配，以提高周转率。为把好材料采购供应的质量关，钢材、水泥等主要结构材料由材料部统一采购供应。
3、机械设备计划表
序项
设备名称
规格型号
功率（KW）

单位
数量
备注
每台
小计
1
砼输送泵
SHC-57
75
75
台
1

2
塔式起重机
QTZ5013
75
75
台
1

3
施工电梯
双笼
75
75
台
1

4
发电机

200
200
台
1

5
高速提升钢井架
2×3m

座
2

6
卷扬机

7.5
15
台
2

7
砂浆搅拌机
200L
3
12
台
4

8
界木机

3
12
台
4

9
焊机
交流
21KVA
84KVA
台
4
另备1台
10
振动器
棒式
1.1
11
支
10
另备4支
11
加压水泵
60m
22
22
台
1

12
行灯变压器

16kVA
16kVA
台
1

13
空气压缩机
VY12/7d

台
2

14
散装水泥罐

个
1

15
高压洗车泵

3
3
台
1

第二节 施工顺序与流程
一、工程施工阶段的划分
1、F-P交1-23轴，A-F交1-23轴二个施工段。
2、地下室地板、负二层地下室柱墙梁板、负一层±0.00地下室柱墙梁板。
二、施工工序流程
放线→降排水系统→开挖承台土方→承台垫层砼→砖砌承台胎模→砖胎模内侧支撑→承台胎膜外周边回填夯实→地下室底板垫层砼→砂桨找平层→防水层→砂桨保护平层→放墙位线→绑扎承台钢筋→墙摸反起50mm模板→浇捣底板砼→砼养护→绑扎负二层柱墙钢筋→墙柱梁板模安装→绑扎负二层梁板钢筋→浇捣墙柱板砼→养护(拆除支护梁柱砼)→绑扎负一层柱墙钢筋→墙柱梁板模安装→绑扎负一层梁板钢筋→浇捣墙柱板砼→养护→负一层拆模→焊割止水螺栓→外墙批挡→外墙防水→外墙砂桨保护层→外墙砌筑砖保护墙→回填夯实。
注：防雷及水电等预埋工作按进度穿插。
第三节 施工进度计划和各阶段进度的保证措施
一、施工进度计划
±0.00以下结构工期约为120日， (乙方计划2006年 11月25日开工，具体从满足开条件之日算起)。
放线为2天，挖承台土方凿桩头(含降、排水5天)为25天，筑砖胎模为8天，筑砖胎模外回填11天，底板钢筋混凝土为11天，负二层梁板钢筋混凝土为20天，拆除支护为15天，负一层梁板钢筋混凝土为20天。另塔吊基础及安装提前20天。详见进度计划网络图。
二、工期保证措施
地下室结构的施工难度较大，工种较多，地质情况复杂，因此要确保工期进度难度也较大。我公司若中标承建本工程，我们将分阶段对地下室、结构、粉刷安装等工程进行严格的工期控制，从施工准备、施工组织管理、技术方案、劳力调配、设备投入配置、材料供应、资金准备及到位等方面采取全面的保证进度措施，确保地下室结构工程按招标文件要求的工期完成，为此，必须要做好以下几点：
1、组织技术人员对地下室施工的技术难点、施工重点进行技术攻关，制订出详细可行的地下室施工组织设计，对地下室施工中的各种可能情况作出充分准备，有充足的应对、应急措施，如：基坑位移监测、地下降排水施工措施、底板结构施工措施、地下室防水的施工措施等，并在施工过程中严格执行，确保工程按计划顺利实施，以达到阶段工期要求。
2、根据工程特点，经科学分析，制订周密的地下室施工进度总体计划，这些计划在实施中应严格执行到位，对实施过程中拖后的项目，应想方设法在保证质量的前提下予以补回，从而确保总工期的实现。
3、在工程施工中，通过投入充足、先进的地下室工程的施工设备，来达到提高施工效率，加快工期进度的目的。在施工过程中，派专职机械设备工程师负责设备的检修维护，确保设备运转良好，对于重要及易损设备，需在现场配备足够的维修配件，达到及时更换，避免因设备损坏而产生工程延滞。
4、在施工前准备阶段，根据工程需要，制定详细的材料供应及进场计划。随施工工作的展开而及时组织各种材料进场。为此，驻现场的材料管理工程师负责与各材料供应方建立可靠便捷的沟通渠道，及时掌握供方的材料生产、质量、供应情况，对材料的供应进行动态的管理，确保材料的供应充分满足工程施工需要。
5、地下室模板、钢筋、砼、防水工程等各分项工程的施工，由我公司抽调骨干专业工种的熟练工人进行加工、安装，分区段全面铺开施工。
6、积极做好和业主、设计、监理及各协作单位沟通，坚持召开每周的施工例会，发现问题及时解决，并配合好有关单位开展工作。
第四节 施工平面布置和临时设施布置
一、施工总平面布置说明
(一)、有关场内施工机械布置说明
1、按招标文件要求，本工程混凝土采用商品砼，考虑在现场设置一个砼泵站，采用泵送将砼运输到施工层面进行浇筑施工。
2、本工程钢筋采用现场加工，现场设置钢筋加工场一个，配套完整的钢筋加工机械设备，钢筋根据工程进度分批加工。
3、现场设置一台50米臂长的塔式起重机，用于场内的材料转运及钢筋、棚料安装等。
4、为提高高层建筑的施工效率，现场32层位置将布置一台双笼的上人施工电梯，用于将施工材料及作业人员运送到高层的施工楼层。
5、设钢井架2座，用于低层部分运输粉刷、砌体的材料以及余泥清运等。在每座钢井架周边均设砂浆机一台及相应配套的砂堆、石灰池、砖堆场、立式散装水泥罐等。详见本施工组织设计后附之地下室施工总平面布置图。
(二)、场地使用规划
本工程施工现场采用围蔽施工，施工出入口设在西面，施工车辆主要经由西边的道路进入现场。现场已有工人宿舍、业主办公室、监理办公室、浴室、厕所等临设。根据现场施工需要增设材料仓库、发电机房、施工办公室等。
(三)、施工临水、临电布置
采用现场设置消防水池加压供水的方法，临时施工用水供水主管采用DN100管径，绕工地四周布置，按消防规范的间距要求设消防水龙头，引水上施工楼层的立管采用DN50，楼面设置DN25管径分管供水。
施工用电从甲方提供的电源引入，采用“三相五线”制供电，配电系统设置室内总配电屏和室外分配电箱，实行分级配电。动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。现场布置为环形供电网络，每隔一段距离设一个配电箱。主线用95平方毫米线，塔式起重机和混凝土泵采取专线专用的供电方式：从总电源接出50平方毫米专线直接拉至塔式起重机和混凝土泵电源接入处。楼面电源用25平方毫米线由主线拉出。
(四)、现场临时施工用水、用电要求
1、现场配电箱选材及设置应符合《施工现场临时用电安全技术规范》要求。
2、施工现场所有用电设备必须严格按照《施工现场临时用电安全技术规范》进行安装和使用。
3、本施工现场采用三相五线制供电，配置专用的接地保护线，其截面不小于工作零线的截面且不小于10平方毫米。
4、利用建筑物的基础钢筋网作为施工用电系统的接地体，在基础钢筋网尚未安装之前，应安装人工接地板作为接地体，其接地电阻不超过4欧姆。
5、供电线路在架设BVV线有困难时，可改用相应截面的YC(重型橡套)电缆。
6、施工现场的施工用水和消防用水同时到位，各消防栓旁设置相应规格的水枪及20米水带。
二、施工总平面布置图
现场施工总平面布置的详细做法见本施工组织设计所附地下室施工总平面布置图。
第五章 施工方案及主要技术措施
第一节 施工测量控制及沉降观测施工技术方案
一、测量特点
采用坐标、全站经纬仪测量法，测速快、准确和操作简便；从而可加快速度，缩短测量工期。
序号
名称
数量
1
JSJ-Ⅱ经纬仪
2台
2
自动激光铅垂仪
1台
3
DSZ3精密水准仪
2台
4
50m钢卷尺
2把
5
30 m钢卷尺
1把
6
游标卡尺
2把
7
平水尺(1000mm、600mm)
10把
二、测量仪器及校验
本工程所需的主要测量仪器及其用途见下表。
主要测量仪器及用途

三、施工测量控制的目标
按规范要求，层间垂直度测量偏差不应超过3mm，建筑全高垂直度测量偏差不应超过3H/10000(H为
