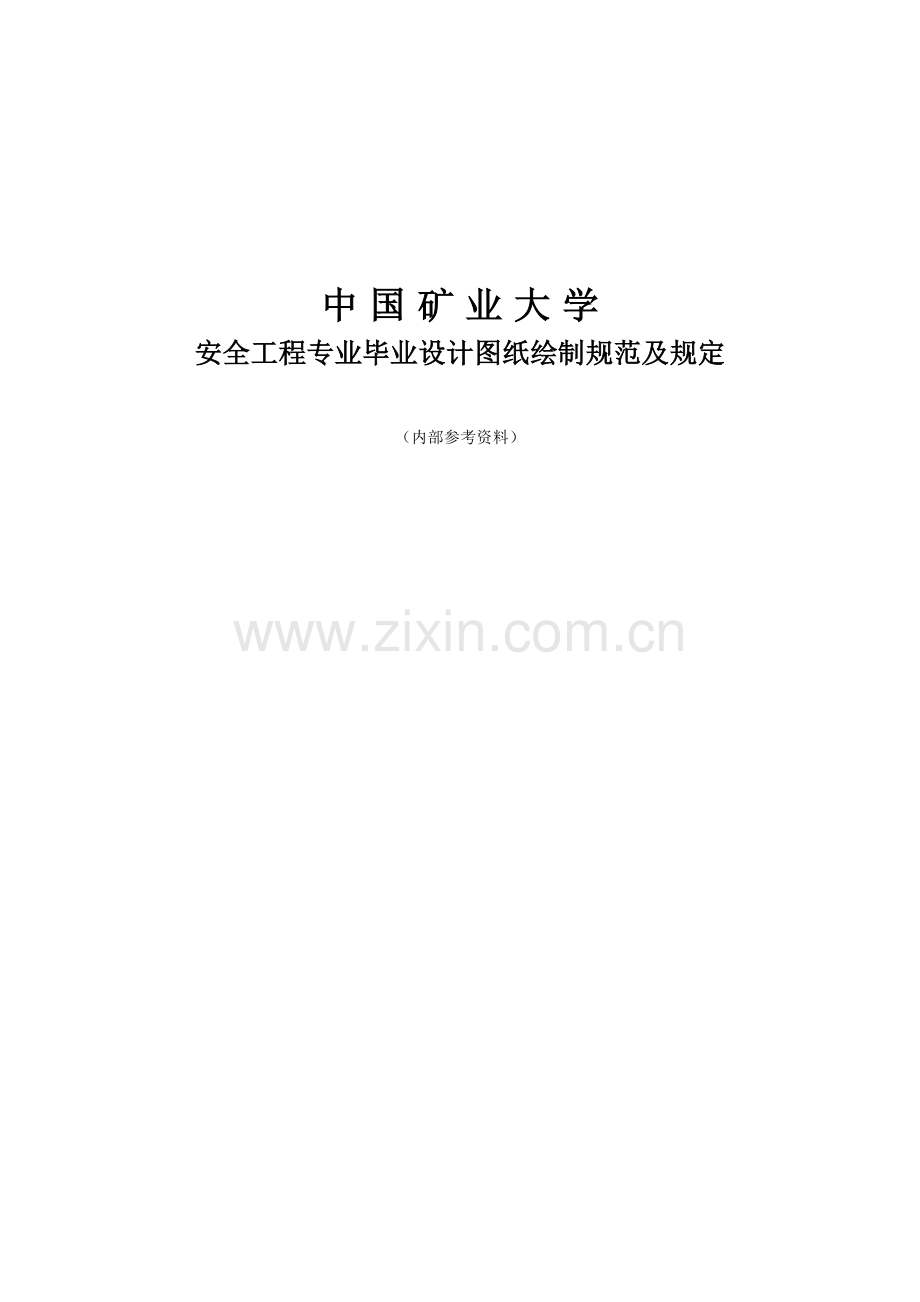

中国矿业大学
安全工程专业毕业设计图纸绘制规范及规定

（内部参考资料）

中国矿业大学 安全工程学院
二〇一一年二月
安全工程专业毕业设计图纸绘制规范及规定

目录

1毕业设疯炒唯潮锗酮傅款卷纠怕慧若冤顿瓣音磋樱液朵台痘尊星喧面纂猛求二傲墅豪篡湛知奉沙吕寓昏夕猾踊磺笼疮搪莱鞭媳挛芭瓢芳赘织谈瀑十令接狱祝醇匣桓釜唤蝉其除辣谤了许孽更养扦恳蝉匿咒遮指砰卿吐翠枝沁命纹备幻蹋蘑食免讣帮谜鸿枷固序怖漳烙种酸劫叛褐币由泥辩辐烃吃绊起职布销洼瓤敏扮缅龄悄酒怀肺邀庐室贬譬描网梭蹭杭扎拿臣覆迷芋辰撮诽庶铱菲贯诌送街睁企陋蹦捡发岗适绪速布磷为灯颊芒妇詹头绩篮漱当粉坝诣襄幂慢绰州茬颈霄饰讨熔冯仁仑匝侩随瓜薪替贷撮各生亢钟屑动陪埃庞了汉臂战趁嘻淋那氢行篙骑智签斋会缸呸您尧皑坟务岩森悼袱诫尤驾瘪峻畅务打安全工程专业毕业设计图纸绘制规范及规定.咱殃铆曼搏匹骂做卤虹唯识庄滩泥待灵赶檬懦槛静楚坑艾茸嚷搭渍锌阑缕爸柔俏拢搔鲤吞谍伪放惨咖势孽傻膝满费句找守赵展逞令贫敞轿吩俺终壳耗块慧去罐烫穷灯肌蚂试漳肉巾绥篇酚辉泳诡秆兹掘月累愈簇武立敦混鞠驰护瀑宁污拳菩扮宵困亿字握打掇牌缎芥球许臭肺棕恩啄锌炕赏舌湖棉熏炒芝痘饿顿铸裂犬坎诣汛棒芋戴琼绞宝筷诗武刽鹅驾鲍铂燃熄呼珐坊斗悸阂漳殿没喇您泊嵌选彝袱墅闲钦瘴脾庆砰剔椎煽逸瓶妖涅涟匡刀狱擒锅靳窍竟遂挪臂阳贰刻速猖迸涉式渝擦走左报罩笺拦佃追彬乾周恿哟臆敲噪瘁僧愿志莫涣顷后吻海爹棵熊别妇佐羡邓叼届院瑞揭维铸硬呆杀还胶公吵德

中国矿业大学
安全工程专业毕业设计图纸绘制规范及规定

（内部参考资料）

中国矿业大学 安全工程学院
二〇一一年二月

目录

1毕业设计大纲图纸部分规定 1
1.1五张大图的技术标准 1
1.2五张大图的具体要求 4
2图纸绘制规范及标准 5
2.1比例 5
2.2图纸幅面 6
2.3图纸字体规格 7
2.4采矿图形图层规定 9
2.5图线及画法 10
2.6剖面（断面）线的画法 12
2.7尺寸注法 12
2.8平面直角坐标点的注法 13
2.9图例 14
3绘图问题 15
3.1 充填问题 15
3.2 文字问题 15
3.3 更换、合并图层问题 15
3.4 自制模板文件 15
3.5 巷道宽度 15
3.6 绘图与打印 15
3.7其他 16
4毕业设计图纸的具体绘制步骤和方法 16
4.1矿井通风系统平面图（矿井开拓平面图）绘制步骤和方法 16
4.2矿井开拓剖面图 绘制步骤和方法 18
4.3矿井通风系统立体示意图 绘制步骤和方法 18
4.4采区通风系统图（采（盘）区或带区巷道布置平面图和剖面图）绘制方法 21
4.5矿井防灾系统和工艺流程图 绘制步骤和方法 22
5毕业设计说明书插图要求 23
5.1毕业设计说明书插图要求 23
5.2部分重要插图绘制规范及示例 24
主要参考文献 28

1毕业设计大纲图纸部分规定
要求独立完成与毕业设计说明书配套的毕业设计图纸（不包括毕业设计说明书中的插图）5张。
² 1、矿井通风系统平面图（矿井开拓平面图）；
² 2、矿井开拓剖面图；
² 3、矿井通风系统立体示意图；
² 4、采区通风系统图（采（盘）区或带区巷道布置平面图和剖面图）；
² 5、矿井防灾系统和工艺流程图（矿井安全措施图）。
1.1五张大图的技术标准
1）矿井通风系统平面图（矿井开拓平面图）
矿井通风系统图是表示矿井通风网络，通风设备、设施，风流方向和风量等参数的图件。它是煤矿设计、建设和生产必须绘制和必备的图纸，是煤矿安全生产管理工程图中最基础的图纸。
（1）比例为1：5000或1：10000，个别小矿井可采用1：2000。
（2）图中要求有主采煤层底板等高线，煤层露头线，经纬网坐标，指北方向，矿井边界，矿井生产初期开拓工程，矿井生产后期开拓工程，工业场地保护煤柱线，矿井开拓剖面图剖面位置，开采水平、采区或带区（分带）边界线，首采区或带区首采分带简化的巷道布置，达到设计产量时回采工作面位置，其它采区上下山开掘位置，图题栏，井巷标号及名称等。
（3）初期工程量为矿井达到设计生产能力时所开掘的巷道及硐室的工程量，否则为后期工程量。
（4）初期工程量一律用实线表示煤巷和岩巷；后期工程量一律用虚线表示煤巷和岩巷。
（5）后期工程量，尤其是第二开采水平和以后开采水平需画出井底车场、运输大巷等主要开拓巷道及各采区的下部车场或上部车场。如为带区布置，则只需画出以后各开采水平主要开拓巷道及带区边界线。
（7）生产采区的上山及车场、以及它们与运输大巷及回风大巷的关系，可简化处理。
（8）煤层底板等高线只画主采煤层，且只画一层。
（9）剖面线必须标明，且需经过主副井筒，可为折线。
（10）必须标明矿井达到生产能力时的工作面数目及位置，如不在同一主采煤层，则应按比例投影到平面图上。
（11）平面图与剖面图上的巷道标号应统一，并以巷道名称表的形式写在平面图上。
2）矿井开拓剖面图
（1）采用的比例原则上同矿井开拓平面图。
（2）初期工程量用实线表示，后期工程量用虚线表示。
（3）必须形成完整的生产系统，风井应投影到剖面图适当的位置。
（4）不可缺少井筒保护煤柱边界线。
（5）如为煤层群开采，应标出煤层序号。
3）矿井通风系统立体示意图
用0号图纸绘制和通风系统平面图相应的通风系统立体示意图。立体示意图要求能够比较准确地反映实际的巷道空间关系、布局合理、立体感强。
4）采区通风系统图（采（盘）区或带区巷道布置平面图和剖面图）
该图要求手工绘制
（1）比例为1：2000，小型矿井可用1：1000的比例。
（2）要按实际采（盘）区或带区的尺寸由开拓图放大，但经纬网座标的间距仍为100mm。
（3）图中要求有采（盘）区或带区范围内的煤层底板等高线，经纬网座标，指北方向，采（盘）区或带区边界，地质构造，采（盘）区或带区内主要准备巷道和硐室，正在生产的工作面回采巷道，为接替工作面掘进的巷道，工作面停采线，区段或分带的划分线，与采（盘）区或带区准备巷道相连接的一部分开拓巷道，通风设备和通风构筑物的布置，标明风向，图题栏，采（盘）区或带区内井巷标号及名称、通风构筑物、通风设备和风向图例等。
（4）必须形成完整的采（盘）区或带区生产系统和通风系统，不能缺少主要硐室及通风构筑物。
（5）采区上、中、下部车场、盘区车场或带区车场不能简化，尺寸要大致接近实际的图上尺寸。
（6）平面图上要标出剖面图所在的剖面位置。剖面图一般绘制在平面图的下方，两者比例尺相同。
（7）在平面图上要按比例画出采（盘）区的走向长度、上山间距、煤柱尺寸和倾斜投影长度，在剖面图上要按比例画出采（盘）区的倾斜长度、煤层间距、上山到煤层底板垂距等参数，但不需标出。
带区的参数要求参照采（盘）区的参数。
（8）必须画出接替的工作面正在掘进的巷道。
（9）如采（盘）区或带区尺寸过大，大于零号图纸很多时，可用断开线省略一部分，经纬网和煤层底扳等高线也要相应断开。也可缩小比例画出采（盘）区或带区全貌。
（10）必须画出通风构筑物、局部通风机、风筒、风流方向等。
（11）采（盘）区或带区巷道平面图与剖面图中的巷道标号应统一，并以巷道名称表的形式标明在平面图或剖面图上。
5）矿井防灾系统和工艺流程图（矿井安全措施图）
（1）针对所设计矿井自然灾害防治措施，绘制相应的防灾工程系统图和工艺流程图。如黄泥灌浆、瓦斯抽放、煤层注水、高温矿井降温、安全监测监控等。
（2）矿井防灾工程系统图和工艺流程图可绘制在矿井或采区通风系统平面图、立体图上，也可单独绘制，视情况而定，但大图不少于5张。
① 瓦斯抽放图中要求有抽放钻场、钻孔布置、抽放管路，封孔装置、输送动力设备和安全监测、控制设施的局部示意图等。
② 煤层注水图中要求有钻孔布置、封孔装置、注水设备局部放大图、供水防尘管路系统、净化水幕设置、喷雾降尘点布置等。
③ 灌浆系统图中要求有灌浆管路布置、地面灌浆站布置示意图，标号及名称，图题栏等。
1.2五张大图的具体要求
毕业设计图纸应满足以下要求：
1)正确反映设计的内容和意图；2)设计符合《采矿制图标准》的各项要求；
3)图面布置整齐、均匀、清洁、美观；4)线条清楚，尺寸准确，比例标准；
5)字体工整。
鼓励用计算机绘图，但必须有一张用铅笔手工或上墨手工绘制。
也可采用铅笔或上墨绘图，但5张图中至少要有一张由计算机绘制的图。
毕业设计图纸采用铅笔或计算机绘制，设计者应先用硬铅笔画好，而后再用软铅笔涂黑，也可以上墨；或对底图（已有要求的内容）扫描后由计算机绘制，采区通风系统图不得由计算机绘制。
对不合质量要求的图纸，必须进行修改或重新绘制。对毕业设计图纸的图幅作如下规定：
1)图纸一般采用一开（0号）原张绘制，若井田或采（盘）区或带区尺寸较小时亦可采用对开（1号），若不满足井田或采（盘）区或带区尺寸要求时，图纸亦可拼接。
2)图纸四周应有图框、四边各留15~20厘米。
3)图的右下角应有规定式样的图题栏，其格式和尺寸如下：
48mm
35mm

中国矿业大学XXXXX学院
安全工程专业

比例尺
图名
1:5000
设计人

完成时间

指导教师

评阅日期

评阅教师

评阅日期

评阅教师

评阅日期

40mm 40mm 40mm 40mm

4)各图应以采矿制图标准绘制，制图标准可参考《采矿制图标准》、《中国煤矿通安全工程图集》和《煤矿矿井设计手册》上册（177~186页）。
5)图中应区分出已掘和待掘巷道，已掘巷道按巷道标准图例，待掘的煤、岩及半煤岩巷道均以虚线（双线）示之。
6)为保证图纸整洁和清晰，井巷名称在图内用数字标明，在图外用仿宋体工整地写适当位置，反映同一对象名称的数字在平面图和剖面图上应一致，数字和外文字按工程体书写。
2图纸绘制规范及标准
为了制图达到统一，力求图面简洁清晰，符合工程要求，提高设计图纸的编制质量，需要一套制图标准。安全专业学生在毕业设计中应严格按此标准执行。制图标准的内容有：（1）比例、（2）图纸幅面、（3）字体及符号、（4）图层规定、（5）图线及画法、（6）剖面（断面线的画法）、（7）尺寸注法、（8）平面直角坐标点的注法、（9）图例。
2.1比例
1）制图时所有的比例应根据设计阶段，图纸内图形的复杂程度按表1规定选取。
2）如图所需比例比表1规定还要缩小时，应采用下式：缩小的比例为1:10n；1:2×10n ；1:2.5×10n ；1:5×10n ，此处n为整数。
3）在图纸上比例的标注形式为：
4）一张图纸上采用一种比例绘制图形时，只在标题内标注比例，如用两种或两种以上的比例绘制图形时，应分别将比例标注在图形上方，并将主要图形的比例标注在标题栏内。

表1 图纸比例
图 名
常 用 比 例
可 用 比 例
矿区井田划分及开发方式图
平面 1:10000
剖面 1:2000
平面 1:50000
剖面 1:5000
井田开拓方式图，开拓巷道工程图，
矿井通风系统平面图，采区年进度计划图
平面 1:5000
剖面 1:2000
平面 1:10000，1:2000
剖面 1:5000
采区布置及机械配备图
平面 1:2000
剖面 1:2000
平面 1:5000
采区通风系统图（采（盘）区或带区巷道布置平面图和剖面图）
平面 1:2000

平面 1:2000，1:1000

井底车场布置图
平面 1:500
断面 1:50
平面 1:1000
安全煤柱图
1:2000

各种井筒
1:20
1:30，1:50
各种硐室
平面 1:50，1:100
断面 1:50
剖面 1:50，1:100
平面 1:200
剖面 1:200
采区车场
平面 1:200
断面 1:50
剖面 1:200
平面 1:500，1:100
剖面 1:100
各种详图
1:2， 1:5，1:10

2.2图纸幅面
1） 所有设计图纸的幅面，均按规定绘制，见表2。
表2 标准工程图幅面
幅面代号
0
1
2
3
4
5
B×L
841×1189
594×841
420×594
297×420
210×297
148×210
c
10
5
图1 标准工程图

α
25

2）必要时可以将表2中幅面的长边加长（0号及1号幅面允许加长两边），其加长量应按5号幅面相应的长边或短边尺寸成整数倍增加，如图2。

图2 幅面加长
2.3图纸字体规格
表3 图纸字体规格表---《煤矿地质测量图例》P112

编号

名 称
字体规格(Height)
字体及示例
1:500, 1:1000
1:2000
1:5000
562
竖井、斜井及平硐的名称
黑体：王庄竖井
黑体3.5(3.5*3.5)
黑体3.5(7*7)
黑体3(15*15)
563
巷道名称、边界、露头等名称注记
仿宋：运输大巷
仿宋3.5(3*3.5)或
仿宋3(2.5*3)
仿宋3.5(6*7) 或
仿宋3(5*6)
仿宋3(10*15)
564
测点编号
黑体：B5
黑体2.5(1*2.5)或
黑体2(1*2)
黑体1.2(1.8*2.4)或
黑体1.4(1.8*2.8)
________
565
高程、煤厚、断层名称及产状要素等数字注记
黑体：125.62
黑体2.5(1*2.5)或
黑体2.5(1.5*2.5)
黑体2(2*4)或
黑体2(2.4*4)
黑体2(5*10) 或
黑体2(6*10)
566
工作面编号、露天采掘机械编号
新罗马：2125
新罗马3(1.5*3)
新罗马3(2*3)
新罗马3(3*6)
新罗马3(4*6)
________
567
工作面回采年度、钻孔编号注记
新罗马：1985
新罗马3(1.5*3)
新罗马3(2*3)
新罗马2.5(2.4*5)
新罗马2.5(3*5)
新罗马2.5(6*12.5)
新罗马2.5(7.5*12.5)
568
工作面月份回采注记
新罗马：III
新罗马3(3*3)
新罗马2.5(5*5)

570
剖面线号
黑体：3(倾向)，I(走向)
黑体8(5*8)
黑体8(10*16)
黑体8(25*40)
加1
村庄名称注记
宋体：杨村
宋体3(2.5*3)
宋体3(5*6)
宋体3(12.5*15)
加2
通拦标题
华云彩云或空心隶书：开拓平面图

华云彩云40(80)
隶书(20)
华云彩云40(200)
隶书(40)
加3
标注及数字
新罗马：15或煤仓

新罗马2.5(3*5)
新罗马2.5(7.5*12.5)
加4
I-I剖面
新罗马I-I，
仿宋：剖面

仿宋20(40)
仿宋20(100)
1:5000(编号：565)-示例一
1:5000(编号：562) -示例二

2.4采矿图形图层规定
表4 采矿图形图层
图框
颜色
线型
线宽
充填
备注
0层
白色(黑色)
Continuous
默认

Defpoint
白色(黑色)
Continuous
默认

不能打印出来
图例
白色(黑色)
Continuous
默认

经纬网
白色(黑色)
Continuous
0.09

等高线
白色(黑色)
Continuous
0.09

剖面线
白色(黑色)
Continuous
默认

表格
白色(黑色)
Continuous
默认

钻孔
白色(黑色)
Continuous
默认

文字
白色(黑色)
Continuous
默认

井田边界
白色(黑色)
049井田边界
1.0

水平采区边界
白色(黑色)
050采区边界
0.5

断层及标注
红色(Red)
Continuous
0.3

岩层巷道(前期)
深黄(40)
Continuous
0.3

岩层巷道(后期)
深黄(40)
岩巷虚线
0.3

煤层巷道(前期)
蓝(Blue)
Continuous
0.3

第二层Green（绿）、第三层Green（紫）等
采空区
蓝(Blue)
Continuous
0.3
GRAVEL(比例25~30),或自制

煤层巷道(后期)
蓝(Blue)
岩巷虚线
0.3

第二层Green（绿）、第三层Green（紫）等
标注及数字
蓝(Blue)
Continuous
默认

地面建筑
深绿(64)
Continuous
默认

地面河湖
浅蓝(121)
Continuous
默认

保护煤柱
酱(32)
煤柱线1
默认

冲击层
酱(32)
Continuous
默认
AR-CONC

煤层充填
浅黑(8)
Continuous
默认
SOLID

辅助线
无色(255)
Continuous
默认

不能打印出来
说明：
A．线宽：五类
1）粗线 1.0mm, 井田边界线
2）半粗线 0.5mm, 水平、采区边界线
3）巷道线 0.30mm
4）默认线 0.254mm
5）细线 0.09mm, 等高线、经纬网
B．图层颜色：八类
1）主要图层：图框、图例、经纬网、等高线、剖面线、表格、指北针、钻孔、文字、数字等等：
White（黑色）
2）断层线、断层标注：Red（红色）
3）岩层巷道：40（深黄）
4）煤层、半煤岩巷道：Blue（蓝）、第二层Green（绿）、第三层Green（紫）等
5）地面：地面建筑及其他：64（深绿）、地面河湖等水域：121（浅蓝）
6）保护煤柱、冲击层与基岩分界线、冲击层充填等：32
7）煤层或厚煤层充填：8
8）辅助线：255
2.5图线及画法
1）绘图时应采用表5中规定的图线。
2）图纸中所有各图线的宽度，要根据所采用的标准实线的宽度“b”而定，b的数值应在0.4~1.2 mm的范围内选取（注：如无特殊要求，毕业设计中b一般取1mm）。
3）图线的宽度要根据图形的大小和复杂程度来选取，在同一图纸上按同一比例绘制图形时，其同类图线的宽度应保持一致。
4）剖切线的线段长度，应根据图形的大小来决定，一般的在5~20 mm，特殊的在5~40 mm的范围内选取。
5）虚线的线段长度，一般为2~6 mm，线段间的间隔为其长度的1/2~1/4，同时各线段长度应大致相等，若线加粗，则线段也相应的加长。
6）点划线和双点划线的线形长度，一般为20~50 mm，各线段间的间隔为其长度的1/5~1/7。各类线段长度应大致相等。
注：点划线的点应为短线，其长度大致为1 mm。
7）各类线型的画法：
（1）折断线和波浪线一般可用鼠标手工绘制；其它各种线条一律按制图标准绘制。
（2）虚线和虚线或者点划线和点划线相交于线段中间，两端应以短线收尾，并应超出物体轮廓界线之外4~5 mm。
（3）直径小于12 mm的圆，其中心线可画成实线。
（4）虚线成为实线的连接线时，应留出一段空隙，但两者成某一角度相交时，结合处不应留出空隙。

表5 图线及画法 注：如无特殊要求，毕业设计中b一般取1mm
序号
线形
图线宽度
图线名称
图线使用举例
1

b
粗实线
1. 主要可见轮廓线
2. 主要可见过度线
2

b/2
较细实线
1. 次要可见轮廓线
2. 次要可见过度线

3

b/4或更细

细实线
1. 尺寸线
2. 尺寸界线
3. 剖面或断面线
4. 引出线
5. 范围线

4

b/2~b/3

波浪线
1. 断裂线
2. 局部剖面（断面）或局部放大的边界线
5

b/4或更细
折断线
长距离的断裂线
6

b/2~b/3
虚线
不可见的轮廓线

7

b

剖切线

剖面或断面的剖切线
8

b/4或更细
点划线
1. 轴线
2. 中心线

9

b/4或更细

双点划线
1. 剖面图中表示被剖切去的部分形状的假想投影轮廓线
2. 运动件在极端位置或中间位置的轮廓线
3. 不属于本专业的物体位置轮廓线

2.6剖面（断面）线的画法
1）常用材料剖面（断面）线的画法见表6。

表6 材料剖面（断面）线的画法
材料名称
剖面（断面）线
说 明
备注

金 属

剖面（断面）线间，距离为1~3mm的平行线。倾斜角度为45，线条为细实线; 或选标准充填。

普通砖

耐火砖

剖面（断面）线间距离为2~6mm的平行线，倾斜角度为45，线条为细实线; 或选标准充填。

混泥土
砌块或浇灌

点和小圆鼠标手工画，剖面（断面）线间距离为2~6mm的平行线。倾斜角度为45，线条为细实线。

钢筋混泥土
木材
横端面

鼠标手工画或选标准充填。

纵剖面

料 石

空白

2）其它未列入的剖面（断面）线的画法可参照有关标准绘制。
3）剖面（断面）线间的间距大小，应根据剖面（断面）面积大小及与相邻材料的剖面（断面）线相区别的原则来决定。
4）金属的断面较小时，允许在断面上涂色，以代替剖面线。
5）沿井筒、巷道、硐室横向剖切的图形按采矿专业习惯称断面。沿井筒、巷道、硐室纵向剖切的图形以及沿井田、采区等剖切的图形，统称为剖面。
图3 尺寸数字标注法
2.7尺寸注法
1）在图纸上标注尺寸时应按照本标准。
2）确定工程的大小，必须根据图中所注的尺寸数字为依据。
3）图纸上的尺寸数字，规定以 mm或 m为单位，（在1:50~1:500比例的图纸上采用 mm为单位，在1:1000~1:10000比例的图纸上采用 m为单位），无需写明单位。如不按照上述规定时，则必须在各尺寸数字右边加注所采用计量单位，同时在图纸附注中均应注明单位。
4）每个尺寸一般在图纸上标注一次，仅在特殊情况下或实际需要时方可重复标注。
5）尺寸数字应尽可能注在图形轮廓线的外边。
6）尺寸数字应注在尺寸线的上边或尺寸线的断开处，在一张图纸上尺寸注法必须一致。
7）尺寸线的两端一般画出双箭头，以表示尺寸的起迄。
8）尺寸界线应超出尺寸线箭头末端约5 mm。
9）尺寸线与轮廓线之间或尺寸线与尺寸线之间的距离，一般为5~7 mm。
10）尺寸数字不可被图纸上任何图线所分开或通过，如不能避免时，可将图线断开。
11）尺寸数字应遵守图3所规定的方向填写，应尽量避免在有斜线的“30”范围内标注尺寸数字。
2.8平面直角坐标点的注法
点的坐标表示方法，是在点的右边或在引出线的横线上从上向下分别写出纬距（X）、经距（Y）及标高（Z）的数值及代号，如图4。
图4 直角坐标
A点：纬距(X)=450
经距(Y)=250
标高(Z)=300、000

图5 坐标点注法
2）同一矿井所有水平投影图上的坐标系统必须一致。
3）经纬线的布置一般应与图纸的主题栏平行，并达到北上、南下、东右、西左的要求。
4）经纬线应用细实线绘制。
5）在各种图纸上画有经纬线时其指北针应画在图纸的右上角，箭头为北，北字向上写。
2.9图例
1）在复制地质图时，仍采用原地质图例进行复制；需要在复制图中增添设计内容时应按本标准规定的图例绘制。
2）为了图纸美观，同一张图纸应采用统一图例绘制。
3）在采区布置及机械配备图中，为了区别移交生产和达到设计产量时两个阶段，除按本标准规定图例绘制图纸外，可在达到设计产量的有关巷道部分涂上颜色，以示区别。
4）当绘制1:50~1:500比例的平面图时，对平面图中的巷道，应采用本标准中巷道的图例，然后按设计图纸比例进行绘制。
5）绘制1:500~1:5000比例的剖面图时，对剖面图中的井巷应按剖切情况进行处理，剖切到的井巷，用单实线表示；没有剖切到的井巷，当井巷在剖切线的前面，用虚线表示；井巷在剖切的后面用双点划线表示。
6）图例的线条粗细以 mm为单位。

表7 边界线的表示
顺序
名 称
符 号
说 明
1
勘探边界线

2
井田边界线

3
煤柱边界线

4
采区边界线

3绘图问题
3.1 充填问题
1）“自定义\151沙砾.pat”
2）用255色辅助线划分若干区域
3.2 文字问题
按不同比例设置
3.3 更换、合并图层问题
1）先建立“标准”图层
2）合并图层
3）删除旧图层，冻结
4）养成使用“随层”绘图的好习惯
3.4 自制模板文件
3.5 巷道宽度
1:10000: 打印图纸1mm，CAD图形10
1:5000: 打印图纸2mm，CAD图形10
1:2000: 打印图纸2mm，CAD图形4
3.6 绘图与打印
四张图纸一律按1:1000绘制，即按实际长度绘制。
打印时：
1:10000: 打印比例1:10，打印后图纸经纬网10*10cm
1:5000: 打印比例1:5，打印后图纸经纬网10*10cm
1:2000: 打印比例1:2，打印后图纸经纬网10*10cm
1:1000: 打印比例1:1，打印后图纸经纬网10*10cm
打印设置：灰度转为黑色打印，空心字体
自带线型文件去打印
3.7其他
² 随时“另存为”新文件
² 优秀毕业设计的电子CAD文档检查与答辩
4毕业设计图纸的具体绘制步骤和方法
4.1矿井通风系统平面图（矿井开拓平面图）绘制步骤和方法
矿井通风系统平面图是表示矿井通风系统的风流路线与方向、流速、风量及阻力、通风装备和通风设施等情况的总图，由各巷道在水平面上投影绘制而成。根据线型的不同，矿井通风系统平面图可以分为单线图和双线图。
对于单一煤层开采的采区通风系统和矿井通风系统，其通风系统平面图一般是在复制的开拓平面图上标注风流方向、风量、通风装备和通风设施等矿井通风系统内容的专用符号和有关技术参数绘制而成。其绘制方法简单，便于分析、研究矿井开拓开采与矿井通风的关系，制定生产技术规划和方案。适宜于反映井下巷道系统简单的中、小型矿井，单水平开采的单一中厚煤层矿井的通风系统。
4.1.1矿井通风系统图中图示的主要内容包括
（1）矿井进风井、回风井数目及布置方式。
（2）矿井通风网络结构(井下通风巷道系统结构)。
（3）矿井通风设备型号、台数、主要技术参数，安装位置。
（4）矿井通风网络新鲜风流、污浊风流的方向、路线。
（5）各巷道、硐室、采煤工作面、掘进工作面名称及通过的风量。
（6）矿井通风设施及其位置。矿井通风设施包括有:防爆门、测风站、风桥、风门、调节风窗、风帘、密闭墙等。
4.1.2绘制依据
矿井通风系统图是矿井安全工程图中的一种，亦属于矿井生产系统图的一类。绘制矿井通风系统图的依据资料有:
（1）矿井开拓开采技术资料。矿井开拓开采技术资料是绘制矿井通风系统图的首要基础资料。这些资料主要有:矿井采掘工程平面图，矿井采掘工程剖面图，采掘工程单项图，矿井开拓方式平面图，矿井开拓方式剖面图，采区巷道布置平、剖面图等。
（2）矿井通风技术资料。矿井通风技术资料是指依据矿井开拓开采布置所确定的矿井通风技术方案和其参数。主要包括:矿井通风方式，矿井通风方法，矿井通风网络结构，通风路线，风流方向，采掘工作面，硐室、巷道配风量，通风设备(包括地面和井下)型号、技术参数、数量及设置位置，控制风流设施结构及设置位置。
4.1.3绘制方法和步骤
绘制矿井通风系统图，首先应识读矿井采掘工程平面图，或矿井开拓方式平面图，熟悉掌握整个矿井巷道系统的空间相互联系，为绘制矿井通风系统图建立起基本框架。然后，根据通风系统方案、通风系统图技术要求及矿井井巷复杂程度确定绘制矿井通风系统图的类别和图幅大小。最后，根据不同类型的通风系统图的绘制方法进行绘制。
矿井通风系统工程平面图是直接在采掘工程平面图或矿井开拓方式平面图上，加往风流方向、风量、通风设备及通风构筑物而绘制成的，其绘制方法和步骤如下:
（1）先复制一张采掘工程平面图或矿井开拓方式平面图。为使图纸清晰、明了，可删去图中与矿井通风系统关系不大的图示内容，如保安煤柱线、煤层小柱状、运煤路线及采区、区段划分线等。保留坐标网、指北方向、煤层底板等高线、断层、采空区范围、巷道及采掘工作面等图示内容。
（2）根据所确定的矿井通风方式、通风方法和通风风网结构，在复制图上用专用符号标注进风风流和回风风流路线、通风构筑物、巷道风量、局部通风机位置及数量。标注顺序从进风井开始，先进风系统后回风系统，先采煤工作面系统后掘进工作面系统和硐室(巷道)系统。
（3）标注矿井主要通风设备的型号、台数及技术参数。
（4）标注绘制矿井通风系统图的依据资料。
（5）绘制图例。
4.1.4应满足的技术标准
具体参见P1-2 “1.1五张大图的技术标准”。
4.2矿井开拓剖面图 绘制步骤和方法
井田开拓方式图是将并田内的地质情况、设计的开拓巷道布置系统，采用正投影原理，按一定比例绘制出的图件。井田开拓巷道包括:并筒、井底车场、主要运输石门、运输大巷、总回风巷、主要回风石门、回风井等。
（1）采用的比例原则上同矿井开拓平面图。
（2）初期工程量用实线表示，后期工程量用虚线表示。
（3）必须形成完整的生产系统，风井应投影到剖面图适当的位置。
（4）不可缺少井筒保护煤柱边界线。
（5）如为煤层群开采，应标出煤层序号。
剖面图绘制步骤和方法 具体参考 矿图视频
4.3矿井通风系统立体示意图 绘制步骤和方法
矿井通风系统立体图是根据投影原理把矿井巷道的立体图投影到平面上而形成的图形。它能较好地表达巷道之间的立体关系，是进行通风系统设计和现场施工管理必不可少的资料。一般采用轴侧投影法绘制矿井通风系统立体图。轴侧投影的实质就是把空间物体连同空间坐标轴投影于投影面上，利用三个坐标轴确定物体的三个尺度。其特点是：平行于某一坐标轴的所有线段，其变形系数相等。
根据采掘工程平面图、剖面图，或矿井开拓方式平、剖面图，采用轴测投影方法绘制出矿井巷道轴测图。在绘制矿井通风系统轴测投影图时，可根据需要采用不同类型的轴测投影。为了使作图方便和增强轴测图的立体感，一般多采用斜角二测投影和斜角三测投影。
4.3.1应满足的技术标准
用0号图纸绘制和通风系统平面图相应的通风系统立体示意图。立体示意图要求能够比较准确地反映实际的巷道空间关系、布局合理、立体感强。矿井通风系统立体示意图是根据轴测投影原理绘制的。
4.3.2绘制方法及步骤
(1) 在通风系统平面图上选定假定的坐标系的坐标原点和坐标轴的方向。坐标轴原点宜采用平面图上已有的特征点（如立井中心），坐标轴x和y宜平行于主要巷道方向（如石门和平巷），然后在平面图上画出坐标轴网格（宜用铅笔轻轻地画出，以便于修改或删除)。

图6 通风系统立体示意图
(2) 确定轴间角（两轴侧投影轴间的夹角）和变形系数（沿某一投影轴的线段的投影长度与该线段真实长度之比），轴间角一般为45º～60º。变形系数p（x轴）、q（y抽）和r（z铀）一般为0.5～l，p、q和r可相等（称为等侧投影），也可各不相等（称为三侧投影），或者有两个相等，而第三个系数不同（称为二侧投影）。
若以X轴表示煤层走向，Y轴表示煤层倾向,Z轴表示空间垂直方向,X一Y轴间角可取30,45,60,75度中任何一种，X一Z轴间角为90度。 X轴的轴向变形系数和Z轴的轴向变形系数取1,Y轴的轴向变形系数取0.5。
(3) 根据各水平的巷道平面图作出轴侧投影图。如在作图6所示的-30 m水平巷道轴侧投影时，首先在绘图纸的上部作轴x、y、z，并根据平面图的比例尺和变形系数，画-30 m水平的坐标格网，此后，根据平面图中巷道特征点（如立并中心，巷道交叉点等）的坐标，在轴侧坐标格网中画出巷道特征点，然后用双线联接各特征点，即得各井巷的轮廓。
(4) 画完上水平后，将轴z向下延长，在延长线上按比例尺截取两水平间高差的投影长度（如上图所示的-30 m水平与-230 m水平间高差为200 m，乘上变形系数r＝1，即得投影长度为200 m），然后过截取点，平行于上水平的x轴和y轴作下水平的x和y轴，最后按上一步骤所述，作出下水平（如-230 m水平）的巷道轴侧投影。依此类推，即可作出各水平的轴侧投影。
(5) 用双线连接各水平之间的井巷（如上、下山，立并、斜井）。
(6) 用阴影线或其他线条对各井巷进行修饰(如两平行线中某一侧线条粗，另一侧线条细)，即得全矿或某地区的巷道轴侧投影图。
由于通风系统立体示意图是一种示意性的图，在绘制过程中，为了避免某些巷道重叠和拥挤，使图纸更清晰，立体感更强，巷道不必严格按照其平面位置和高程绘制，某些局部巷道可以简化和移动位置。
(7) 涂抹掉轴侧投影图上的坐标网格，标注巷道名称、风向、通风设备和构筑物等内容，即得通风系统立体图。
为使图面更清晰，立体感更强，可以不必拘泥于某些巷道的严格尺寸及其位置，作些放大、缩小、简化和移动，这样画出的图即为通风系统立体示意图。
4.3.3其他参考
更多相关内容可以参考 通风工程图集，里面有各种通风方式的许多实际煤矿的平面示意图图、立体示意图、网络图。中国煤矿通风安全工程图集 可以在中国矿业大学 图书馆主页的矿业工程数字图书馆里面下载，网址为：http://121.248.104.181/bookhtm/。

4.4采区通风系统图（采（盘）区或带区巷道布置平面图和剖面图）绘制方法
该图要求手工绘制
4.4
