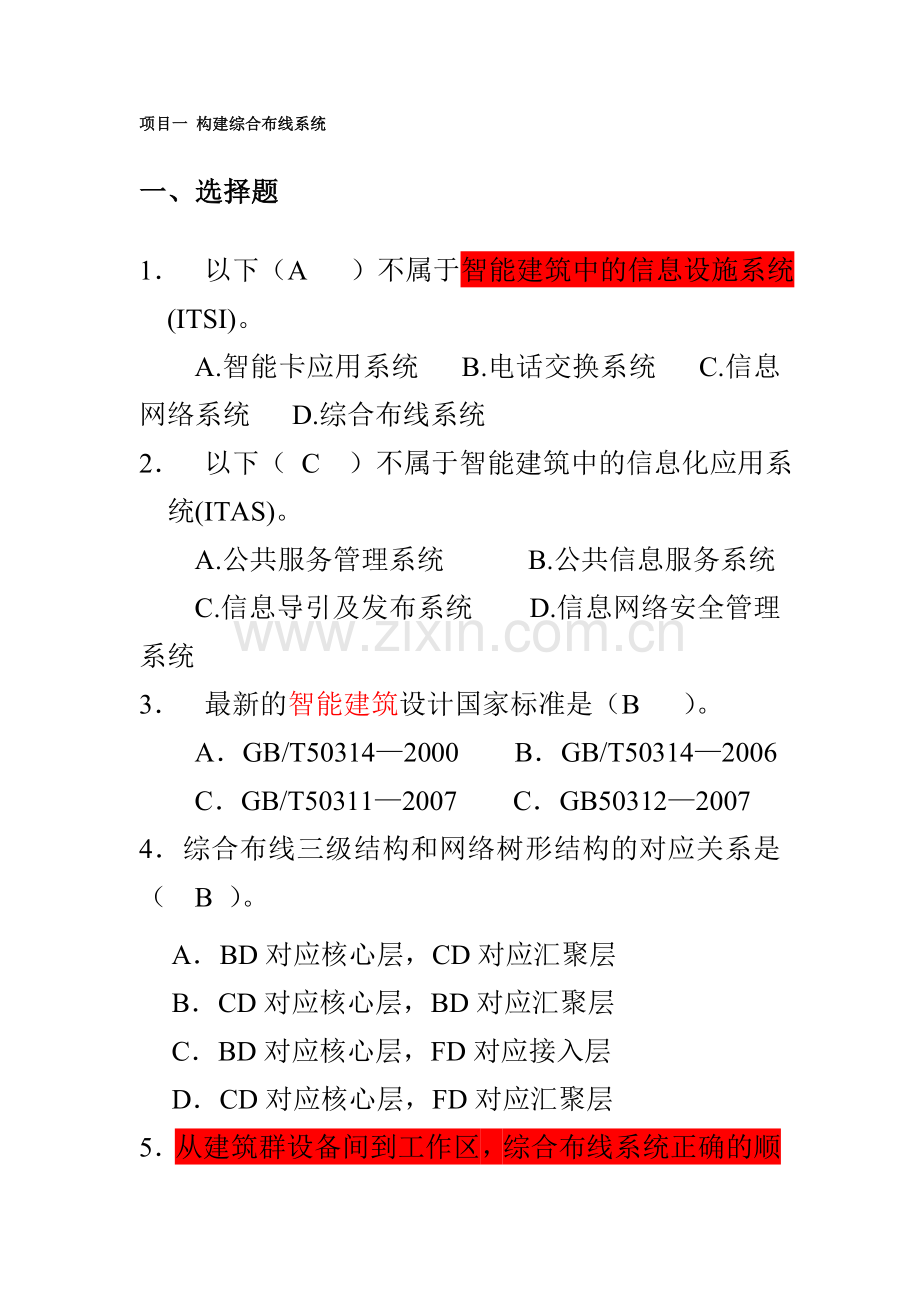

项目一 构建综合布线系统一、选择题1 以下（A ）不属于智能建筑中的信息设施系统(ITSI)。A.智能卡应用系统 B.电话交换系统 C.信息网络系统 D.综合布线系统2 以下（ C ）不属于智能建筑中的信息化应用系统(ITAS)。A.公共服务管理系统 B.公共信息服务系统C.信息导引及发布系统 D.信息网络安全管理系统3 最新的智能建筑设计国家标准是（B ）。AGB/T503142000 BGB/T503142006CGB/T503112007 CGB5031220074综合布线三级结构和网络树形结构的对应关系是（ B ）。ABD对应核心层，CD对应汇聚层BCD对应核心层，BD对应汇聚层CBD对应核心层，FD对应接入层DCD对应核心层，FD对应汇聚层5从建筑群设备间到工作区，综合布线系统正确的顺序是（ B）。 A.CDFDBDTOCPTEB.CDBDFDCPTOTEC.BDCDFDTOCPTED.BDCDFDCPTOTE6下面关于综合布线组成叙述正确的是（ A ）。A.建筑群必须有一个建筑群间设备B.建筑物的每个楼层都需要设置楼层电信间C.建筑物设备间需与进线间分开D.每台计算机终端都需独立设置为工作区75e类综合布线系统对应的综合布线分级是（ B ）。A.C级 B.D级 C.E级 D.F级8E级综合布线系统支持的频率带宽为（B ）。A.100MHz B.250 MHz C.500 MHz D.600 MHz96A类综合布线系统是在TIA/EIA568的( D )标准中定义。A .TIA/EIA568B.1 B. TIA/EIA568B.3 C. TIA/EIA568B.21 D. TIA/EIA568 B.21010TIA/EIA标准中（D ）标准是专门定义标识管理的、A.568 B.569 C.570 D.606 E.60711目前执行的综合布线系统设计国家标准是（ C）A.ISO/IEC1180:2002 B.GB 503122007C. GB 503112007 D.GB/T50314200612综合布线国家标准GB 503112007中有（A ）强制执行条文。A.1条 B.2条 C.3条 D.4条二、填空题1.智能建筑是由 智能化集成系统 、 信息设施系统 、 信息化应用系统 、建筑设备管理系统 、 公共安全系统 、 机房工程 六大部分组成2.综合布线的特点有 兼容性 、 开放性 、 灵活性 、 可靠性 、 先进性 和 经济性 ，在设计施工和维护方面给人们带来了许多方便。3.3A系统是 楼宇自动化 、 通信自动化 、 办公自动化 。4.综合布线的系统结构是由 工作区 、 配线子系统 、 干线子系统 、 建筑群子系统 、 设备间、 进线间 、 管理 七大部分组成。5.综合布线系统主要为用户提供包括 语音 、 数据 、 图像 乃至多媒体等信息的本地和远程传输的完备的通讯手段和最快、最有效的信息服务。6.综合布线系统一般定为三种不同的布线系统等级，分别是： 基本型 ； 增强型 和 综合型 。三、名词解释1.综合布线系统通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统“2.智能建筑以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保、健康的建筑环境。 3.3A系统建筑自动化或楼宇自动化（Building Automation，BA）通信自动化（Communication Automation，CA）办公自动化（Office Automation，OA）四、简答题：1.综合布线与传统布线相比有哪些优点？n （1）实用。支持包括数据、语音和多媒体等多种系统的通信，适应未来技术发展需要。n （2）灵活。同一个信息接入点可支持多种类型设备，可连接计算机设备或电信设备。n （3）开放。可以支持任何计算机网络结构，可以支持各个厂家的网络设备。n （4）模块化。使用的所有接插件都是积木式的标准件，使用方便，管理容易。n （5）易扩展。系统费城容易扩充，在需要时可随时将设备增加到系统之中。n （6）经济。一次投资建设，长期使用，维护方便，整体投资经济。2.简述综合布线的特点。其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性，而且在设计、施工和维护方面带来方便。3.画出综合布线与传统布线投资分析图及性价比比较图。4.综合布线系统的应用主要有哪几类？n 1、商业贸易类型n 2、综合办公类型 n 3、交通运输类型n 4、新闻机构类型n 5、其它重要建筑群类型项目二 选择综合布线产品一、选择题1.传输速率能达1Gbit/s的最低类别双绞线电缆产品是（ B ）？A.3类 B.5类 C.5e类 D.6类2.输出速率能达到10Gbit/s的最低类别的双绞线电缆产品是（B ）？A. 5e类 B.6类 C.6A类 D.7类3.多模光纤传输1Gbit/s网络的最长传输距离是（B ）？A.500m B.550m C.2000m D.5000m4.6A类综合布线系统频率带宽是（C）？A.250MHz B.300 MHz C.500 MHz D.600 MHz5.传统光纤连接器有（A ）？A.ST、SC、FC B. ST、SC、LC C.ST、LC、MU D.LC、MU、MT-RJ二、填空题1.计算机网络通信系统可以分为 有线 和 无线 两大类。2.双绞线可分为 屏蔽双绞线 和 非屏蔽双绞线 。3.布线链路的主要参数指标 衰减 、 近端串扰 、 回波损耗 、 直流电阻 、 分布电容 、 特性阻抗 。4.在网络综合布线中星型拓扑图主要应用在 配线子系统 ，树形拓扑图主要应用在 主干线路 。5.综合布线的拓扑结构 星型 、 树形 、 总线型 、 环型 、 网状型 。6.综合布线系统中常用的有线传输介质有 同轴电缆 、 双绞线 、 光纤 。7.无线局域网中有两种主要要素： 无线接入站（AP） 和 无线网卡 ，实现 接收 和 转换 数据。8.细同轴电缆最大的干线电缆长度 185m ，最大网络干线电缆长度 925m 。9.粗同轴电缆最大的干线电缆长度 500m ，最大网络干线电缆长度2500 m。10.使用无线技术发送和接收数据的技术主要有三种： 扩展频谱无线电技术 、 红外线技术 、 窄带无线电技术 。三、名词解释：1.衰减衰减是指信号传输时在一定长度的线缆中的损耗，是一个信号损失的度量，衰减与线缆的长度有关，随着长度增加，信号衰减也随之增加，同时衰减量与频率也有着直接关系。2.特性阻抗特性阻抗是指电缆无限长时的阻抗。特性阻抗指链路在规定工作频率范围内呈现的电阻。结构化布线用电缆应该为1003.近端串扰n NEXT就是干扰对同在近端的传送线对与接收线对所产生的影响。近端串扰与线缆类别、连接方式和频率有关。4.传输延迟传输延迟是指信号从信道的一端到达另一端所需要的时间，即测试脉冲沿每对电缆传输的时间（ns）四、简答题：1.电缆屏蔽层的设计有哪几种形式？n 屏蔽整个电缆n 屏蔽电缆中的线对n 屏蔽电缆中的单根导线2.双绞线屏蔽层的作用是什么？保存电缆导线传输信号能量，把电荷引入地下，防止信号对通信系统或其他对电子噪声比较敏感的电气设备的电磁干扰。3.超5类UTP具有什么优点n 提供了坚实的网络基础，可以方便迁移到更新网络技术；n 能够满足大多数应用，并用满足偏差和低串扰总和的要求；n 为将来的网络应用提供了传输解决方案；n 充足的性能余量，给安装和测试带来方便。n 近端串扰、串扰总和、衰减和SRL这4个参数是超5类线缆非常重要的参数。4.列举出双绞线的电气特性参数。n 缆线链路长度，特性阻抗，直流环路电阻，衰减，近端串扰，相邻线对综合近端串扰，远端串扰-FEXT，等效远端串扰-ELFEXT，综合等效远端串扰- PSELFEXT，衰减串扰比-ACR，综合衰减串扰比-PSACR，回波损耗-RL，传输延迟，延迟偏离。5.单模光纤和多模光纤的特性比较n 单模：用于高速、长距，成本较高，窄芯线，需要激光源宽芯线，聚光好。n 多模：用于低速、短距，成本较低，耗散极 小，高效耗散大，传输效率低6.光纤通信的优点是什么？n 具有较宽的频带，可达到几百兆到上千兆。n 电磁绝缘性能好。n 衰减较小，在较大的传输速率范围内基本上是常数值。n 增设光中继器的间隔距离大，通道中继器的数目可大大减少。7.列举无线局域网中的几种标准由于IEEE802.11在速率和传输距离上都不能完全满足应用需求，IEEE小组又相继推出IEEE802.11b和IEEE802.11a两个新标准。五、论述题1.综合布线中常用的传输介质分为有线和无线两大类，请结合实际分析双绞线、同轴电缆、光纤、无线在综合布线中的应用场合及优缺点。自己写。可百度。2.论述无线局域网的发展前景自己写。可百度。项目三 设计综合布线系统一、选择题1. 墙面信息插孔离地面的高度一般为（C ）？A.10cm B.20cm C.30cm D.40cm2.用双绞线敷设水平布线系统，此时水平布线子系统的最大长度为（ B ）？A.55m B.90m C.100m D.110m3. 有关配线子系统中集合点（CP）正确的叙述是（A ）。A.根据现场情况决定是否设置集合点B.必须设置集合点C.同一条配线电缆路由可以设置多个集合点D集合点岛楼层配线架的电缆长度有限4. 综合布线系统设计中，大对数主干电缆的对数应在总需求线对的基础上预留（ B ）备用线对（总需求的百分比）？A.5% B.10% C.20% D.50%5.与双绞线缆平行敷设的同一路由上有10KVA的380V电力电缆，两种电缆间的最少间距为（ C ）？A.13cm B.30cm C.60cm D.100cm6.GB 501742008：电子信息系统机房设计规范将机房分为A、B、C三级，其中B级机房要求铜缆传输介质类别最少为（B）？A.5e类 B.6类 C.6A类 D.7类7综合布线系统的拓扑结构一般为 B 。A. 总线型 B. 星型 C. 树型 D. 环型8垂直干线子系统的设计范围包括 A 。A.管理间与设备间之间的电缆 B.信息插座与管理间配线架之间的连接电缆C.设备间与网络引入口之间的连接电缆 D.主设备间与计算机主机房之间的连接电缆9.综合布线系统中直接与用户终端设备相连的子系统是 A 。A. 工作区子系统 B. 水平子系统C. 干线子系统D. 管理子系统10综合布线系统中安装有线路管理器件及各种公共设备, 以实现对整个系统的集中管理的区域属于 A 。A. 管理子系统B. 干线子系统 C. 设备间子系统 D. 建筑群子系统11综合布线系统中用于连接两幢建筑物的子系统是 D 。A 管理子系统B. 干线子系统C. 设备间子系统D. 建筑群子系统12综合布线系统中用于连接楼层配线间和设备间的子系统是 C 。A. 工作区子系统 B. 水平子系统 C. 干线子系统D. 管理子系统13综合布线系统中用于连接信息插座与楼层配线间的子系统是 B 。A. 工作区子系统 B. 水平子系统 C. 干线子系统D. 管理子系统14. “3A” 智能建筑是指智能大厦具有 C 功能。A. 办公自动化、通信自动化和防火自动化B. 办公自动化、楼宇自动化和防火自动化C. 办公自动化、通信自动化和楼宇自动化D. 保安自动化、通信自动化和楼宇自动化15. 工作区子系统所指的范围是 C 。A. 信息插座到搂层配线架 B. 信息插座到主配线架C. 信息插座到用户终端 D. 信息插座到电脑16水平布线子系统也称作水平子系统，其设计范围是指 A 。A. 信息插座到搂层配线架 B. 信息插座到主配线架C. 信息插座到用户终端 D. 信息插座到服务器17. 管理子系统由A 组成。A. 配线架和标识系统 B. 跳线和标识系统C. 信息插座和标识系统 D. 配线架和信息插座18 B 是安放通信设备的场所，也是线路管理维护的集中点。 A. 交接间 B. 设备间 C. 配线间 D. 工作区19B用于配线架到交换设备和信息插座到计算机的连接。A. 理线架 B. 跳线 C. 110C连接块 D. 尾纤20.信息插座在综合布线系统中主要用于连接( A )。A. 工作区与水平子系统 B. 水平子系统与管理子系统C. 工作区与管理子系统 D. 管理子系统与垂直子系统二、填空题1.在网络综合布线中，主要传播是 通信/信息网络 信号和 控制网络 信号。2.为了使不同类型、不同居住对象、不同建设标准的居住小区合理配置智能化系统示范小区按不同的功能设定、技术含量、经济投入等因素综合考虑，划分为： 一星级 、 二星级 、 三星级 三种类型。3.综合布线系统建设对象分为 智能建筑 、 智能小区 等二种类型。4.智能小区可有 住宅 、 商住 、 校园 三种。5.综合布线系统要注意与室内装潢工程的 设计 、 工期 、 设备间装潢施工 的配合。6.综合布线现场勘察的人员主要包括 工程负责人 、 布线系统设计人 、施工督导人、项目经理及其他需要了解工程现场状况的人，包括建筑单位的技术负责人。7.目前综合布线系统依据的标准有 国际 、 北美 、 欧洲 和 中国标准 等。8.综合布线设计等级分为 基本型 、 增强型 、 综合型 综合布线。9.建筑群配线架 CD 、建筑物配线架 BD 、楼层配线架 FD 、信息插座 TO 、通信引出端 TE 10.信息插座底部离地面的高度宜为 300mm ，暗装信息插座（RJ45）与其旁边电源插座应保持 200mm 的距离。三、名词解释：1.工作区n 工作区就是一个独立的需要设置终端设备的区域，是指办公室、写字间、工作间、机房等需用电话、计算机等终端设施的区域。2.水平主干子系统水平子系统是由楼层配线架至信息插座的线缆和工作区的信息插座等组成3.干线子系统干线子系统由建筑物设备间和楼层配线间之间的连接线缆组成，它是智能化建筑综合布线系统的中枢部分4.设备间设备间是综合布线系统的关键部分，因为它是外界引入（包括公用通信网或建筑群体间主干布线）和楼内布线的交汇点，是进行综合布线及其它系统管理和维护的场所5.管理区管理线缆及相关连接硬件的区域称为管理区四、简答题：1.为准确分析用户信息需求，必须遵循的基本要求是什么？ 确定工作区数量和性质 主要考虑近期需求，兼顾长远发展需要 多方征求意见 2.综合布线工程施工大体分哪二个阶段？管线系统的安装和设备间及楼层配线间的定位；线缆系统的安装。3.设备间是建筑物综合布线系统的枢纽中心，在综合布线系统工程设计时，要考虑的因素是什么？n 设备间的位置尽量安排在邻近电缆竖井（或上升管槽）处，以减少管线长度和布线长度；n 设备间的面积应根据建筑物规模和安装在设备间各系统的设备数量等因素综合考虑；n 设备间内不得有煤气管、上下水管等，以免对通信设备发生危害4.列举几种常见的网络综合布线的标准（美洲标准和我国国内标准）。n 北美标准ANSI/TIA/EIA 568-Bn 中国标准GB/T50311-2007、GB/T50312-20075.简述综合布线设计的一般步骤。n （1）分析用户需求n （2）获取建筑物平面图n （3）系统结构设计n （4）布线路由设计n （5）技术方案论证n （6）绘制综合布线施工图n （7）编制综合布线用料清单6.综合布线产品选型原则是什么？n 满足功能需求n 满足环境实际n 选用主流产品n 符合相关标准n 性能价格比原则n 售后服务保障7.综合布线工程图一般包括哪5类图纸？n 网络拓扑结构图n 综合布线系统拓扑（结构）图n 综合布线管线路由图n 楼层信息点平面分布图n 机柜配线架信息点分布图8.当前综合布线工程中，一般有哪四种基本路由设计？（1）暗敷设布线方式 电缆槽道方式 高架地板布线方式 2）明敷设布线方式 走廊槽式桥架方式 墙面线槽方式 五、论述题：1.在综合布线工程系统设计前，必须进行一系列的设计准备工作，应该从哪些方面准备？n 同布线项目工程用户一起进行用户需求分析；n 通过考察现场和查阅图纸熟悉建筑物的结构；n 理顺与建筑物整体工程的关系；n 掌握设计的标准、要点、原则和步骤；n 根据网络拓扑结构确定综合布线的系统结构；n 熟悉布线产品市场，为工程选则布线产品；n 掌握绘制布线系统图与施工图纸的方法2.综合布线在设计时应遵循什么样的设计原则？n （1）尽可能将综合布线系统纳入到建筑物整体规划、设计和建设之中。n （2）综合布线系统到底要容入多少信息系统，尽可能将更多的信息系统纳入到综合布线系统。n （3）长远规划思想，保持一定的先进性。n （4）扩展性。n （5）标准化。n （6）灵活的管理方式。n （7）经济性： 3.设备间是综合布线系统的关键部分，因为它是外界引入（包括公用通信网或建筑群体间主干布线）和楼内布线的交汇点，是进行综合布线及其它系统管理和维护的场所。因此，确定设备间的位置极为重要。在设计中一般要考虑的是什么？1）设备间的位置。设备间的理想位置应设于建筑物综合布线系统主干线路的中间，一般常放在一、二层，并尽量靠近通信线路引入房屋建筑的位置，以便与屋内外各种通信设备，网络接口及装置连接。2）设备间的大小。设备间的大小应根据智能化建筑的建设规模、采用的各种不同系统、安装设备的数量、网络结构要求以及今后发展需要等因素综合考虑（3）设备间环境要求。（4）电源要求。在设备间内应有可靠的交流50Hz、220V电源，必要时可设置备用电源和不间断电源。配置电源设备。（5）设备间结构。设备间必须保证其净高（吊顶到地板之间）不应小于2.55m（无障碍空间），以便安装的设备进入。门的大小应能保证设备搬运和人员通行，要求门的高度应大子2.1m，门宽应大于0.9m。地板的等效均布活荷载应大于5kNm2。（6）设备间照明。设一般照明，按照规定水平设计。六、综合题：1.某建筑物10层，每层结构都一样，两边是房间，中间是走廊。楼的总长度59m , 其中弱电井长为3m 02至17号房每个房间长各6m ,18和19号房长8m ，楼宽为12m ，房间宽为5m ，走廊宽为2m 。该楼层房间和走廊都有吊顶，楼高3.5m ，吊顶后楼的净高2.8m 。该公司现准备组建公司计算机网络，设备间放在一楼的弱电井房，其它楼层的弱电井房为楼层配线间，配线间都使用挂墙式机柜。 02至17号房每房2个信息点，位置在房间两侧中间， 18和19号房每房4个信息点，房间两侧各两个，平均分布。假设你来做网络综合布线的设计，请回答以下问题。 综合布线系统设备如何配置（即设备间和楼层配线间如何设置）？设备间放在一楼的弱电井房，主要放置服务器，设备间配线架，路由器和交换机。楼层配线间放在每层楼的靠中间的房间，主要放置电信间配线架，和交换机。垂直干线子系统可以选用什么传输介质？2芯或四芯多模光纤。 水平布线子系统中管线路由如何设计（走廊部分和房间部分）？ 走廊部分选用镀锌钢管或槽式桥架。房间部分选择PVC线槽。按设计标准，走廊的金属线槽大小是多少？每层楼信息点数量：16*2+2*4=40（个）40*3.14*(5.3/2)* (5.3/2)=949.85(平方毫米)949.85/0.3=3166.17(平方毫米)所以选用100mm*50mm的线槽。 2.某大厦，高十层，计算机中心设在一层，每一层有50个数据点，语音点已布好，每一层结构相同,最近点为23米,最远点为63米，楼高5米。数据水平系统要求用双绞线，数据垂直主干系统用多模光纤。问需要多少箱双绞线，多长的双芯光纤？（写出你的计算机过程）。C0.55(L+S)+6n=0.55x(23+63)+6x50=2665(m)2665x10/305=87.377，因为不够一箱按一箱计算所以需88箱双绞线。50+3=53(m) 50+5=55(m).所需光纤为5355m.3.在下图中标出综合布线六大子系统，并说明六大子系统的组成及功能。4.某6层宾馆大楼，楼层高3.5m，每层22个房间，1个管理间，管理间位于大楼的最顶头，离最近的工作区距离为5m，最远的工作区42m，要求每层有15个房间为宾馆的双人标准间，其余为单人标间，试计算出：（1）每层楼大约需要多少个信息模块？多少个水晶头？15x2+22-15=37(个)。37*（1+0.03）=38.1，所以需39个模块。37x4x(1+0.15)=170.2(个)所以需171个水晶头。（2）每层楼需要几箱双绞线？总共需要多少箱？C0.55(L+S)+6n=0.55x(5+42)+6x37=1178.451178.45/305=3.86 所以需要4箱双绞线。4x6=24.(箱)总共需24箱。（3）垂直干线路由如何设计？需要使用什么样的传输介质？需要多少米？垂直干线使用竖井，或使用管道连接设备间和电信间。可采用2芯多模光纤.6x3.5+3=24(m) 到6x3.5+5=26(m)。预留3-5米。项目四 安装综合布线系统环境项目五 安装铜缆布线系统项目六 安装光纤布线系统一、选择题1基本型综合布线系统是一种经济有效的布线方案，适用于综合布线系统中配置最低的场合，主要以( B )作为传输介质。A. 同轴电缆 B. 铜质双绞线 C. 大对数电缆D. 光缆2.在双绞线电缆内, 不同线对具有不同的扭绞长度, 这样可以( C )。A. 可以减少衰减 B.增加衰减 C. 减少串扰 D. 增加串扰3 综合布线系统一般逻辑性地分为( D)个子系统。A. 4 B. 3 C. 5 D. 64.按传输模式分类, 光缆可以分为( D )两类。A. 渐变型光缆和突变型光缆 B. 室内光缆和室外光缆C. 长途光缆和短途光缆 D. 多模光缆和单模光缆5. 综合型综合布线系统适用于综合布线系统中配置标准较高的场合，一般采用的布线介质是( B )。A. 双绞线和同轴电缆 B. 双绞线和光纤C. 光纤和同轴电缆 D. 双绞线6非屏蔽双绞线电缆用色标来区分不同的线, 计算机网络系统中常用的4对电缆有四种本色, 它们是（ C ）。A. 蓝色、橙色、绿色和紫色 B. 蓝色、红色、绿色和棕色 C. 蓝色、橙色、绿色和棕色 D. 白色、橙色、绿色和棕色7.光纤连接器在网络工程中最为常用, 其中心是一个陶瓷套管, 外壳呈圆形，紧固方式为卡扣式。AA. ST型 B. SC型 C. FC型 D. LC型8. 下列参数中， D 不是描述光纤通道传输性能的指标参数。A. 光缆衰减 B. 光缆波长窗口参数 C. 回波损耗 D. 光缆芯数9. 电缆通常以箱为单位进行订购，每箱电缆的长度是 A 米。A. 305 B. 500 C. 1000 D.102410. 对于新建筑物的配线子系统布线，常采用 D 。A. 蜂窝状地板布线法 B. 高架地板布线法 C. 护壁板电缆槽道布线法 D. 地板槽道布线法11. 综合布线系统的交接间、设备间内安装的设备、机架、金属线管、桥架、防静电地板、以及从室外进入建筑物内的电缆等都需要 A ，以保证设备的安全运行。A. 接地 B. 防火 C. 屏蔽 D. 阻燃12.下面有关产品选型的描述，不正确的是_D_。A. 满足功能和环境需求 B. 选用同一品牌的主流产品C. 综合考虑技术性与经济性 D. 选择最先进的产品13. 管槽安装的基本要求不包括_D_。A.走最短的路由 B. 管槽路由与建筑物基线保持一致 C. “横平竖直”，弹线定位 D. 注意房间内的整体布置14. 由于通信电缆的特殊结构，电缆在布放过程中承受的拉力不要超过电缆允许张力的( C)。A. 60 B. 70 C. 80 D. 9015. 下列有关双绞线电缆端接的一般要求中，不正确的是_B_。A. 电缆在端接前，必须检查标签颜色和数字的含义，并按顺序端接B. 电缆中间可以有接头存在C. 电缆端接处必须卡接牢靠，接触良好D. 双绞线电缆与连接硬件连接时，应认准线号、线位色标，不得颠倒和错接16. 安装在墙上的信息插座，其位置宜高出地面_C_左右。A. 100mm B. 200mm C. 300mm D. 400mm17. 下面有关光缆布放的描述，不正确的是_C_。A. 光缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压或损伤B. 光缆布放时应有冗余，在设备端预留长度一般为5lOmC. 以牵引方式敷设光缆时，主要牵引力应加在光缆的纤芯上D. 在光缆布放的牵引过程中，吊挂光缆的支点间距不应大于1.5m18. 将同一线对的两端针位接反的故障，属于 B 故障。A.交叉 B. 反接 C.错对 D. 串扰二、填空题1.线管材料从材质上分有 钢管 、 塑料管 、 混凝土管 、及高密度乙烯材料制成的 双壁波纹管 等。2.桥架按照其结构可分为三种类型： 梯级式 、 托盘式 和 槽式 。3.根据机柜外形分为 立式 、 挂墙式 和 开放式 三种。4.19寸标准机柜内设备安装所占高度用一个特殊单位“U”表示，1U= 44.45 mm。5.对于支、吊架安装操作通常要求所用管材平直，无显著扭曲，下料后长短偏差应控制在 50mm ， 内。6.设备间、配线间对温度要求为 10-30度 ，湿度要求为 20%-80% 。7.线槽水平度每米偏差不应超过 2mm 。8.垂直线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过 3mm 。9.在建筑物中预埋线槽截面高度不宜超过 25mm 。10.在活动地板下敷设线缆时，活动地板内净空不应小于 150mm 。11.T568-A头线序是 绿白 、 绿 、 橙白 、 蓝 、 蓝白 、 橙 、 白棕 、 棕 。12.T568-B头线序是 橙白 、 橙 、 绿白 、 蓝 、 蓝白 、 绿 、 白棕 、 棕 。三、名词解释四、简答题：1.从安装施工的性质来看，综合布线工程大体可以分为哪三部分？n 管槽系统安装施工n 线缆系统安装施工n 施工后的测试验收2.桥架的特点是什么？电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外型美观等特点3.各种机柜应用于什么场合？ 立式机柜主要用在设备间，挂墙式机柜主要用在没有独立房间的楼层配线间，开放式机柜主要用在空气洁净程度高，经常对设备进行操作的管理场所。4.列举出综合布线工具箱中常用的布线工具（至少8种工具）。一般包括有:钢丝钳、尖嘴钳、斜口钳、剥线钳、一字螺丝批、十字螺丝批、测电笔、电工刀、电工胶带、活扳手、呆扳手、卷尺、铁锤、凿子、斜口凿、钢锉、钢锯、电工皮带、工作手套等。具箱中还应常备诸如：水泥钉、木螺丝、自攻螺丝、塑料膨胀管、金属膨胀栓等小材料5.在综合布线系统安装施工前，必须做好各项准备工作，主要有哪些？ 管槽加工制作场 物品材料仓库 施工现场办公室：工程现场施工的指挥场所。通常配备照明、电话等办公设备。 施工工具准备6.PVC线槽安装具体有哪3种方式n （1）在天花板吊顶打吊杆或托式桥架。n （2）在天花板吊顶外采用托架桥架铺设。n （3）在天花板吊顶外采用托架加配定槽铺设五、论述题1.由于光纤传输和材料结构方面的特性，在施工过程中，如果操作不当，光源可能会伤害到人的眼睛。切割留下的光纤纤维碎屑会伤害人的身体，因此在光缆施工过程中要采取有效的安全防范措施。具体需要哪些安全措施？ 参加光缆施工的人员必须经过专业培训，了解光纤传输特性，掌握光纤连接的技巧，遵守操作规程。未经严格培训的人员不许参加施工，严禁操作已安装好的光纤传输系统。 在光纤使用过程中（即正在通过光缆传输信号），技术人员不得检查其端头。只有光纤为深色（即未传输信号）时方可进行检查。由于大多数光学系统中采用的光是人眼看不见的，所以在操作光传输通道时要特别小心。 折断的光纤碎屑实际上是很细小的玻璃针形光纤，容易划破皮肤和衣服，当它刺入皮肤时，会使人感到相当的疼痛。如果该碎片被吸入人体内，对人体会造成较大的危害。因此，制作光纤终接头或使用裸光纤的技术人员必须戴上眼镜和手套，穿上工作服。在可能存在裸光纤的工作区内应该坚持反复清扫，确保没有任何裸光纤碎屑，应该用瓶子或其他容器装光纤碎屑，确保这些碎屑不会遗漏，以免造成伤害。 决不允许观看已通电的光源、光纤及其连接器，更不允许用光学仪器观看已通电的光纤传输器件。只有在断开所有光源的情况下，才能对光纤传输系统进行维护操作。如果必须在光纤工作时对其进行检查的话，特别是当系统采用激光作为光源时，光纤连接不好或断裂会使人受到光波辐射，因此操作人员应佩带具有红外滤波功能的保护眼镜。 离开工作区之前，所有接触过裸光纤的工作人员必须立即洗手，并对衣服进行检查，用干净胶带拍打衣服，去除可能粘在衣服上的光纤碎屑。项目七 管理综合布线工程项目一、选择题二、填空题1.工程现场施工管理要做好安全工作，要从3个管理做起： 安全制度 、 安全计划 、 安全 监督 。2.工程施工过程可分为三阶段进行： 施工准备 、 施工阶段 、 验收测试阶段 。3.综合布线工程施工包括 图纸会审 、 施工管理 、 技术交底 、工程变更、施工步骤、施工配合、施工人员管理、施工工艺等。三、名词解释1.工程监理是指在综合布线建设过程中，由建设方委托，为建设方提供工程前期咨询、方案论证、工程施工，对工程质量控制开展得一系列的监理服务工作。四、简答题1.综合布线设计通常也包含施工方案的基本规范。施工方案中主要包含的内容有哪些？n 项目施工的组织n 根据设计方案进行施工图设计，制定工程的施工计划项目经理项目技术督导总监项目施工管理总监项目物料管理总监布线组测试组设备调试组技术支持组n 制定与其它弱电工程及土建工程在工程进度上的配合方案2.简述工程施工组织机构3.简述工程施工的现场管理措施n 1为了加强工程领导力量，工程应由有着较丰富的工程管理经验的工程师任项目负责人，同时配备有现场施工经验和管理能力的工程师担任现场施工负责人。n 2加强施工计划安排。n 3根据施工设计，按照工程进度充分备足每一阶段的物料，安排好库存及运输
