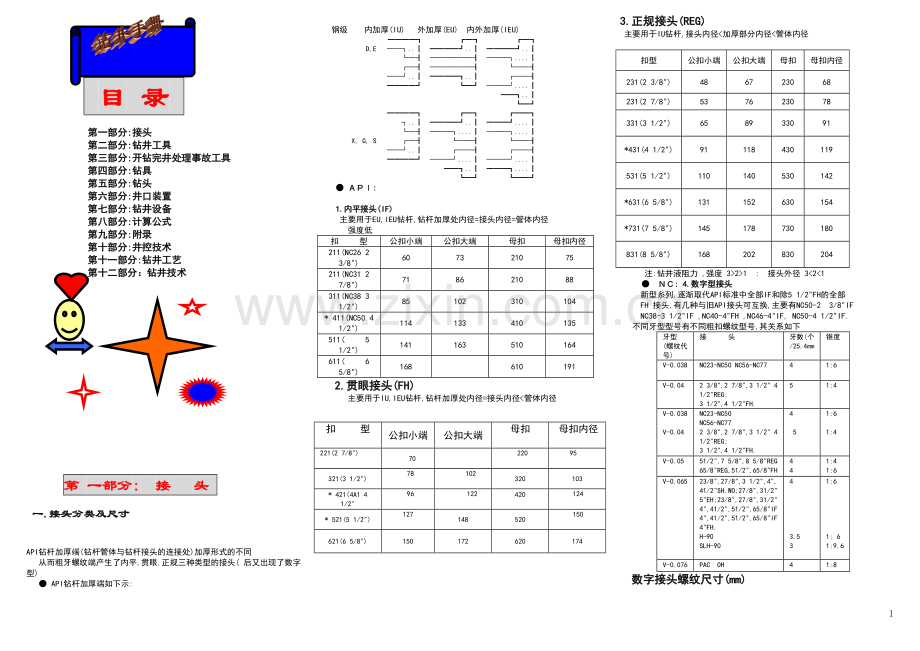

钻井手册.doc

目 录

第一部分:接头
第二部分:钻井工具
第三部分:开钻完井处理事故工具
第四部分:钻具
第五部分:钻头
第六部分:井口装置
第七部分:钻井设备
第八部分:计算公式
第九部分:附录
第十部分:井控技术
第十一部分:钻井工艺
第十二部分：钻井技术

第 一部分: 接 头

一.接头分类及尺寸

API钻杆加厚端(钻杆管体与钻杆接头的连接处)加厚形式的不同
从而粗牙螺纹端产生了内平,贯眼,正规三种类型的接头( 后又出现了数字型)
● API钻杆加厚端如下示:

钢级 内加厚(IU) 外加厚(EU) 内外加厚(IEU)
━━━━┓ ┏━┓ ┏━┓
D,E ──┐..┃ ━━━━┛..┃ ━━━━┛..┃
└─┨ ──────┨ ───┐....┃
┌─┨ ──────┨ └──┨
──┘..┃ ━━━━┓..┃ ┌──┨
━━━━┛ ┗━┛ ───┘....┃
━━┓..┃
┗━┛
━━━━┓ ┏━┓ ┏━━┓
┐..┃ ━━━━┛..┃ ━━━┛....┃
└─┨ ───┐....┃ ───┐....┃
X, G, S ┌─┨ └──┨ └──┨
──┘..┃ ┌──┨ ┌──┨
━━━━┛ ───┘....┃ ───┘....┃
━━┓..┃ ━━━┓....┃
┗━┛ ┗━━┛
● ＡＰＩ:

1.内平接头(IF)
主要用于EU,IEU钻杆,钻杆加厚处内径=接头内径=管体内径
强度低
扣 型
公扣小端
公扣大端
母扣
母扣内径
211(NC26 2 3/8")
60
73
210
75
211(NC31 2 7/8")
71
86
210
88
311(NC38 3 1/2")
85
102
310
104
* 411(NC50 4 1/2")
114
133
410
135
511( 5 1/2")
141
163
510
164
611( 6 5/8")
168

610
191
2.贯眼接头(FH)
主要用于IU,IEU钻杆,钻杆加厚处内径=接头内径<管体内径

扣 型

公扣小端
公扣大端
母扣

母扣内径

221(2 7/8")

70

220

95

321(3 1/2")
78

102

320
103
* 421(4A1 4 1/2"
96

122

420

124

* 521(5 1/2")
127

148
520
150

621(6 5/8")
150
172
620
174

3.正规接头(REG)
主要用于IU钻杆,接头内径<加厚部分内径<管体内径

扣型
公扣小端
公扣大端
母扣
母扣内径
231(2 3/8")
48
67
230
68
231(2 7/8")
53
76
230
78
331(3 1/2")
65
89
330
91
*431(4 1/2")
91
118
430
119
531(5 1/2")
110
140
530
142
*631(6 5/8")
131
152
630
154
*731(7 5/8")
145
178
730
180
831(8 5/8")
168
202
830
204
注:钻井液阻力 ,强度 3>2>1 : 接头外径 3<2<1
● ＮＣ: 4.数字型接头
新型糸列,逐渐取代API标准中全部IF和除5 1/2"FH的全部
FH 接头,有几种与旧API接头可互换,主要有NC50-2 3/8"IF
NC38-3 1/2"IF ,NC40-4"FH ,NC46-4"IF, NC50-4 1/2"IF.
不同牙型型号有不同粗扣螺纹型号,其关系如下
牙型 (螺纹代号)
接 头
牙数(个/25.4mm
锥度
V-0.038
NC23-NC50 NC56-NC77
4
1:6
V-0.04
2 3/8",2 7/8",3 1/2" 4 1/2"REG;
3 1/2",4 1/2"FH.
5
1:4
V-0.038

V-0.04
NC23-NC50
NC56-NC77
2 3/8",2 7/8",3 1/2" 4 1/2"REG;
3 1/2",4 1/2"FH.
4

5
1:6

1:4
V-0.05
51/2",7 5/8",8 5/8"REG
65/8"REG,51/2",65/8"FH
4
4
1:4
1:6
V-0.065
23/8",27/8",3 1/2",4",
41/2"SH,WO;27/8",31/2"
5"EH;23/8",27/8",31/2"
4",41/2",51/2",65/8"IF
4",41/2",51/2",65/8"IF
4"FH.
H-90
SLH-90

4

3.5
3

1:6

1: 6
1:9.6

V-0.076
PAC OH
4
1:8

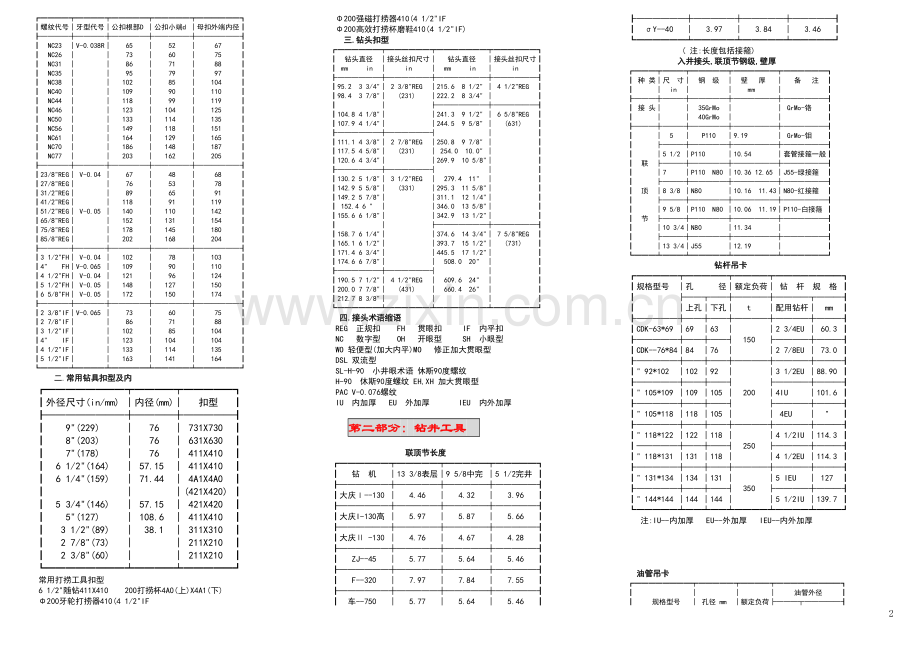

数字接头螺纹尺寸(mm)

┏━━━━┯━━━━┯━━━━━┯━━━━━┯━━━━━━┓
┃螺纹代号│牙型代号│公扣根部D │公扣小端d │母扣外端内径┃
┠────┼────┼─────┼─────┼──────┨
┃ NC23 │V-0.038R│ 65 │ 52 │ 67 ┃
┃ NC26 │ │ 73 │ 60 │ 75 ┃
┃ NC31 │ │ 86 │ 71 │ 88 ┃
┃ NC35 │ │ 95 │ 79 │ 97 ┃
┃ NC38 │ │ 102 │ 85 │ 104 ┃
┃ NC40 │ │ 109 │ 90 │ 110 ┃
┃ NC44 │ │ 118 │ 99 │ 119 ┃
┃ NC46 │ │ 123 │ 104 │ 125 ┃
┃ NC50 │ │ 133 │ 114 │ 135 ┃
┃ NC56 │ │ 149 │ 118 │ 151 ┃
┃ NC61 │ │ 164 │ 129 │ 165 ┃
┃ NC70 │ │ 186 │ 148 │ 187 ┃
┃ NC77 │ │ 203 │ 162 │ 205 ┃
┠────┼────┼─────┼─────┼──────┨
┃23/8"REG│ V-0.04 │ 67 │ 48 │ 68 ┃
┃27/8"REG│ │ 76 │ 53 │ 78 ┃
┃31/2"REG│ │ 89 │ 65 │ 91 ┃
┃41/2"REG│ │ 118 │ 91 │ 119 ┃
┃51/2"REG│ V-0.05 │ 140 │ 110 │ 142 ┃
┃65/8"REG│ │ 152 │ 131 │ 154 ┃
┃75/8"REG│ │ 178 │ 145 │ 180 ┃
┃85/8"REG│ │ 202 │ 168 │ 204 ┃
┠────┼────┼─────┼─────┼──────┨
┃3 1/2"FH│ V-0.04 │ 102 │ 78 │ 103 ┃
┃4" FH│V-0.065 │ 109 │ 90 │ 110 ┃
┃4 1/2"FH│ V-0.04 │ 121 │ 96 │ 124 ┃
┃5 1/2"FH│ V-0.05 │ 148 │ 127 │ 150 ┃
┃6 5/8"FH│ V-0.05 │ 172 │ 150 │ 174 ┃
┠────┼────┼─────┼─────┼──────┨
┃2 3/8"IF│V-0.065 │ 73 │ 60 │ 75 ┃
┃2 7/8"IF│ │ 86 │ 71 │ 88 ┃
┃3 1/2"IF│ │ 102 │ 85 │ 104 ┃
┃4" IF│ │ 123 │ 104 │ 104 ┃
┃4 1/2"IF│ │ 133 │ 114 │ 135 ┃
┃5 1/2"IF│ │ 163 │ 141 │ 164 ┃
┗━━━━┷━━━━┷━━━━━┷━━━━━┷━━━━━━┛
二.常用钻具扣型及内
┏━━━━━━━━┯━━━━┯━━━━━┓
┃外径尺寸(in/mm) │内径(mm)│ 扣型 ┃
┠────────┼────┼─────┨
┃ 9"(229) │ 76 │ 731X730 ┃
┃ 8"(203) │ 76 │ 631X630 ┃
┃ 7"(178) │ 76 │ 411X410 ┃
┃ 6 1/2"(164) │ 57.15 │ 411X410 ┃
┃ 6 1/4"(159) │ 71.44 │ 4A1X4A0 ┃
┃ │ │(421X420) ┃
┃ 5 3/4"(146) │ 57.15 │ 421X420 ┃
┃ 5"(127) │ 108.6 │ 411X410 ┃
┃ 3 1/2"(89) │ 38.1 │ 311X310 ┃
┃ 2 7/8"(73) │ │ 211X210 ┃
┃ 2 3/8"(60) │ │ 211X210 ┃
┗━━━━━━━━┷━━━━┷━━━━━┛
常用打捞工具扣型
6 1/2"随钻411X410 200打捞杯4A0(上)X4A1(下)
Φ200牙轮打捞器410(4 1/2"IF
Φ200强磁打捞器410(4 1/2"IF
Φ200高效打捞杯磨鞋410(4 1/2"IF)
三.钻头扣型
┏━━━━━━┯━━━━━━┯━━━━━━━┯━━━━━━┓
┃ 钻头直径 │接头丝扣尺寸│ 钻头直径 │接头丝扣尺寸┃
┃ mm in │ in │ mm in │ in ┃
┠──────┼──────┼───────┼──────┨
┃95.2 3 3/4"│ 2 3/8"REG │215.6 8 1/2" │ 4 1/2"REG ┃
┃98.4 3 7/8"│ (231) │222.2 8 3/4" │ ┃
┃ │ ├───────┼──────┨
┃104.8 4 1/8"│ │241.3 9 1/2" │ 6 5/8"REG ┃
┃107.9 4 1/4"│ │244.5 9 5/8" │ (631) ┃
┠──────┼──────┤ │ ┃
┃111.1 4 3/8"│ 2 7/8"REG │250.8 9 7/8" │ ┃
┃117.5 4 5/8"│ (231) │ 254.0 10.0" │ ┃
┃120.6 4 3/4"│ │269.9 10 5/8"│ ┃
┠──────┼──────┤ │ ┃
┃130.2 5 1/8"│ 3 1/2"REG │ 279.4 11" │ ┃
┃142.9 5 5/8"│ (331) │295.3 11 5/8"│ ┃
┃149.2 5 7/8"│ │311.1 12 1/4"│ ┃
┃ 152.4 6 " │ │346.0 13 5/8"│ ┃
┃155.6 6 1/8"│ │342.9 13 1/2"│ ┃
┃ │ ├───────┼──────┨
┃158.7 6 1/4"│ │374.6 14 3/4"│ 7 5/8"REG ┃
┃165.1 6 1/2"│ │393.7 15 1/2"│ (731) ┃
┃171.4 6 3/4"│ │445.5 17 1/2"│ ┃
┃174.6 6 7/8"│ │ 508.0 20" │ ┃
┠──────┼──────┤ │ ┃
┃190.5 7 1/2"│ 4 1/2"REG │ 609.6 24" │ ┃
┃200.0 7 7/8"│ (431) │ 660.4 26" │ ┃
┃212.7 8 3/8"│ │ │ ┃
┗━━━━━━┷━━━━━━┷━━━━━━━┷━━━━━━┛
四.接头术语缩语
REG 正规扣 FH 贯眼扣 IF 内平扣
NC 数字型 OH 开眼型 SH 小眼型
WO 轻便型(加大内平)MO 修正加大贯眼型
DSL 双流型
SL-H-90 小井眼术语 休斯90度螺纹
H-90 休斯90度螺纹 EH,XH 加大贯眼型
PAC V-0.076螺纹
IU 内加厚 EU 外加厚 IEU 内外加厚

第二部分: 钻井工具

联顶节长度
┏━━━━━━┯━━━━━┯━━━━━┯━━━━━┓
┃ 钻 机 │13 3/8表层│9 5/8中完 │5 1/2完井 ┃
┠──────┼─────┼─────┼─────┨
┃大庆Ｉ--130 │ 4.46 │ 4.32 │ 3.96 ┃
┠──────┼─────┼─────┼─────┨
┃大庆I-130高 │ 5.97 │ 5.87 │ 5.66 ┃
┠──────┼─────┼─────┼─────┨
┃大庆Ⅱ -130 │ 4.76 │ 4.67 │ 4.28 ┃
┠──────┼─────┼─────┼─────┨
┃ ZJ--45 │ 5.77 │ 5.64 │ 5.46 ┃
┠──────┼─────┼─────┼─────┨
┃ F--320 │ 7.97 │ 7.84 │ 7.55 ┃
┠──────┼─────┼─────┼─────┨
┃ 车--750 │ 5.77 │ 5.64 │ 5.46 ┃
┠──────┼─────┼─────┼─────┨
┃ σY--40 │ 3.97 │ 3.84 │ 3.46 ┃
┗━━━━━━┷━━━━━┷━━━━━┷━━━━━┛
( 注:长度包括接箍)
入井接头,联顶节钢级,壁厚
┏━━━┯━━━┯━━━━━┯━━━━━━┯━━━━━━┓
┃ 种 类│尺 寸│ 钢 级 │ 壁 厚 │ 备 注 ┃
┃ │ in │ │ mm │ ┃
┠───┼───┼─────┼──────┼──────┨
┃ 接 头│ │ 35GrMo │ │ GrMo-铬 ┃
┃ │ │ 40GrMo │ │ ┃
┠───┼───┼─────┼──────┼──────┨
┃ │ 5 │ P110 │9.19 │ GrMo-钼 ┃
┃ ├───┼─────┼──────┼──────┨
┃ │5 1/2 │P110 │10.54 │套管接箍一般┃
┃ 联 ├───┼─────┼──────┼──────┨
┃ │7 │P110 N80 │10.36 12.65 │J55-绿接箍 ┃
┃ ├───┼─────┼──────┼──────┨
┃ 顶 │8 3/8 │N80 │10.16 11.43│N80-红接箍 ┃
┃ ├───┼─────┼──────┼──────┨
┃ │9 5/8 │P110 N80 │10.06 11.19│P110-白接箍 ┃
┃ 节 ├───┼─────┼──────┼──────┨
┃ │10 3/4│N80 │11.34 │ ┃
┃ ├───┼─────┼──────┼──────┨
┃ │13 3/4│J55 │12.19 │ ┃
┗━━━┷━━━┷━━━━━┷━━━━━━┷━━━━━━┛
钻杆吊卡
┏━━━━━┯━━━━━┯━━━━┯━━━━━━━━┓
┃规格型号 │孔 径│额定负荷│ 钻 杆 规 格 ┃
┃ ├──┬──┼────┼────┬───┨
┃ │上孔│下孔│ t │配用钻杆│ mm ┃
┠─────┼──┼──┼────┼────┼───┨
┃CDK-63*69 │69 │63 │ │2 3/4EU │ 60.3 ┃
┠─────┼──┼──┤ 150 ├────┼───┨
┃CDK--76*84│84 │76 │ │2 7/8EU │ 73.0 ┃
┠─────┼──┼──┼────┼────┼───┨
┃" 92*102 │102 │92 │ │3 1/2EU │88.90 ┃
┠─────┼──┼──┤ ├────┼───┨
┃" 105*109 │109 │105 │ 200 │4IU │101.6 ┃
┠─────┼──┼──┤ ├────┼───┨
┃" 105*118 │118 │105 │ │ 4EU │ " ┃
┠─────┼──┼──┼────┼────┼───┨
┃" 118*122 │122 │118 │ │4 1/2IU │114.3 ┃
┃─────┼──┼──┤ 250 ├────┼───┨
┃" 118*131 │131 │118 │ │4 1/2EU │114.3 ┃
┠─────┼──┼──┼────┼────┼───┨
┃" 131*134 │134 │131 │ │5 IEU │ 127 ┃
┠─────┼──┼──┤ 350 ├────┼───┨
┃" 144*144 │144 │144 │ │5 1/2IU │139.7 ┃
┗━━━━━┷━━┷━━┷━━━━┷━━━━┷━━━┛
注:IU--内加厚 EU--外加厚 IEU--内外加厚

油管吊卡
┏━━━━━━━━┯━━━━━┯━━━━┯━━━━━━━━━┓
┃ │ │ │ 油管外径 ┃
┃ 规格型号 │ 孔径 mm │额定负荷├───┬─────┨
┃ │ │ t │ in │ mm ┃
┠─┬──────┼─────┼────┼───┼─────┨
┃ │BDK--50/30 │ 50 │ │1.9 │ 48.3 ┃
┃ ├──────┼─────┤ 30 ├───┼─────┨
┃ │ " -56/30 │ 56 │ │1.9EU │ 54 ┃
┃单├──────┼─────┼────┼───┼─────┨
┃ │ " -63/50 │ 63 │ │2 3/8 │ 60.3 ┃
┃ ├──────┼─────┤ ├───┼─────┨
┃ │ " -68/50 │ 68 │ │23/8EU│ 65.9 ┃
┃ ├──────┼─────┤ ├───┼─────┨
┃ │ " -76/50 │ 76 │ 50 │2 7/8 │ 73 ┃
┃ ├──────┼─────┤ ├───┼─────┨
┃ │ " -82/50 │ 82 │ │27/8EU│ 78.6 ┃
┃ ├──────┼─────┤ ├───┼─────┨
┃ │ " -92/50 │ 92 │ │3 1/2 │ 88.9 ┃
┃ ├──────┼─────┼────┼───┼─────┨
┃头│ " -76/75 │ 76 │ │2 7/8 │ 73 ┃
┃ ├──────┼─────┤ ├───┼─────┨
┃ │ " -82/75 │ 82 │ │27/8EU│ 78.6 ┃
┃ ├──────┼─────┤ ├───┼─────┨
┃ │ " -92/75 │ 92 │ 75 │3 1/2 │ 88.9 ┃
┃ ├──────┼─────┤ ├───┼─────┨
┃ │ " -102/75 │ 102 │ │31/2EU│ 98.4 ┃
┃ ├──────┼─────┤ ├───┼─────┨
┃ │ " -118/75 │ 118 │ │4 1/2 │ 114.3 ┃
┠─┼──────┼──┬──┼────┼───┼─────┨
┃ │ │上孔│下孔│ │ │ ┃
┃ │ ├──┼──┤ │ │ ┃
┃ │BDK-50*56/30│ 56 │ 50 │ 30 │1.9EU │ 48.3*54 ┃
┃ ├──────┼──┼──┼────┼───┼─────┨
┃双│ "-63*68/50 │ 68 │ 63 │ │23/8EU│60.3*65.9 ┃
┃ ├──────┼──┼──┤ 50 ├───┼─────┨
┃ │ "-76*82/50 │ 82 │ 76 │ │27/8EU│ 73*78.6 ┃
┃ ├──────┼──┼──┼────┼───┼─────┨
┃头│ "-63*68/75 │ 68 │ 63 │ │23/8EU│60.3*65.9 ┃
┃ ├──────┼──┼──┤ ├───┼─────┨
┃ │ "-76*82/75 │ 76 │ 82 │ 75 │27/8EU│ 73*78.6 ┃
┃ ├──────┼──┼──┤ ├───┼─────┨
┃ │ "-92*102/75│102 │ 92 │ │31/2EU│88.9*98.4 ┃
┗━┷━━━━━━┷━━┷━━┷━━━━┷━━━━━━━━━┛

套管吊卡

┃ │ │ │套 管 外 径
┃规格型号│吊卡孔径│额定负荷├───┬───
┃ │ │ t │ in │ mm
┠────┼────┼────┼───┼───
┃CDK--142│ 142 │ │5 1/2 │139.7
┠────┼────┤ ├───┼───
┃ "--171│ 171 │ 125 │6 5/8 │168.3
┠────┼────┤ ├───┼───
┃ "--181│ 181 │ │7 │177.8
┠────┼────┼────┼───┼───
┃ "--197│ 197 │ │7 5/8 │193.7
┠────┼────┤ 150 ├───┼───
┃ "--222│ 222 │ │8 5/8 │219.1
┠────┼────┼────┼───┼───
┃ "--248│ 248 │ │9 5/8 │244.5
┠────┼────┤ 200 ├───┼───
┃ "--277│ 277 │ │10 3/8│273
┠────┼────┼────┼───┼───
┃ "--303│ 303 │ │11 3/4│298.4
┠────┼────┤ 250 ├───┼───
┃ "--344│ 344 │ │13 3/8│339.7
┠────┼────┼────┼───┼───
┃ "--411│ 411 │ │16 │406.4
┠────┼────┤ 350 ├───┼───
┃ "--477│ 477 │ │18 5/8│473.1
┠────┼────┼────┼───┼───
┃ "--512│ 512 │ │20 │508.0
┠────┼────┤ ├───┼───
┃ "--550│ 550 │ 450 │21 1/2│546.1
┠────┼────┤ ├───┼───
┃ "--627│ 627 │ │24 1/2│622.3
┗━━━━┷━━━━┷━━━━┷━━━┷━━━┛
安全卡瓦
┏━━━━━┯━━━━━━━━━━━━
┃ 牙板套数 │ 适 用 管 径
┠─────┼─────┬──────
┃ 7 │ 3 3/4" │ 4 5/8"
┠─────┼─────┼──────
┃ 8 │ 4 1/2" │ 5 5/8"
┠─────┼─────┼──────
┃ 9 │ 5 1/2" │ 6 5/8"
┠─────
