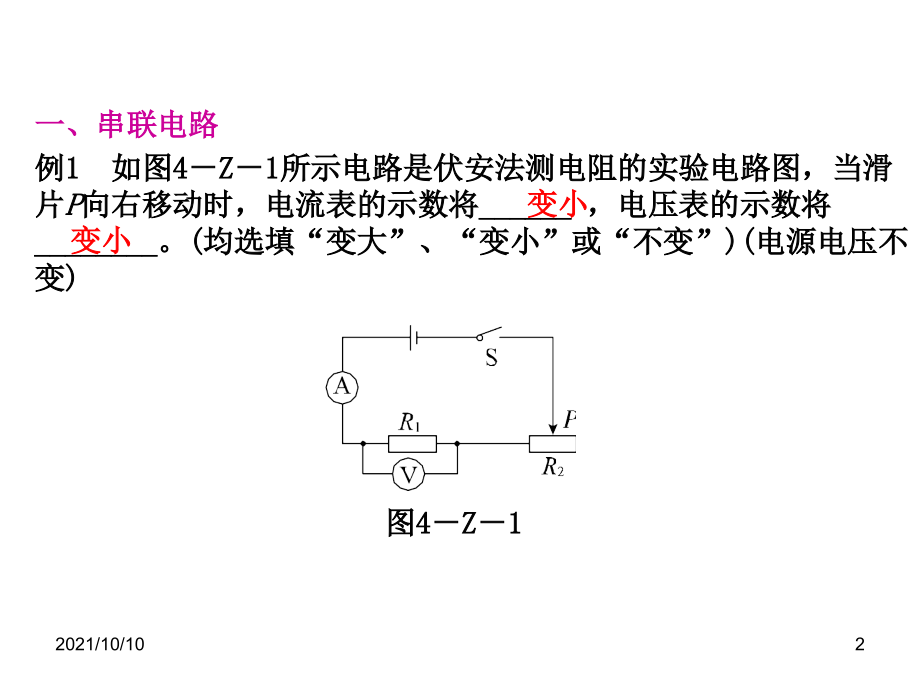

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/10/10,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/10/10,*,专题四动态电路分析,2021/10/10,1,一、串联电路,例,1,如图,4,Z,1,所示电路是伏安法测电阻的实验电路图，当滑片,P,向右移动时，电流表的示数将,_,，电压表的示数将,_,。,(,均选填“变大”、“变小”或“不变”,)(,电源电压不变,),图,4,Z,1,变小,变小,2021/10/10,2,2021/10/10,3,例,2,在如图,4,Z,2,所示的电路中，电源电压不变。将开关,S,闭合，则电流表的示数将,_,，电压表的示数将,_,。,(,均选填“变大”、“变小”或“不变”,),图,4,Z,2,变大,变大,2021/10/10,4,针对训练,1,如图,4,Z,3,所示电路中，电源电压不变。当滑片,P,向左移动时，电流表,A,的示数将,_,；电压表,V,的示数将,_,。,图,4,Z,3,不变,变小,2021/10/10,5,专题四,动态电路分析,2,如图,4,Z,4,所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时,(,),图,4,Z,4,A,电压表示数变大，电流表示数变小，灯泡变暗,B,电压表示数变小，电流表示数变大，灯泡变亮,C,电压表示数变小，电流表示数变小，灯泡变暗,D,电压表示数变大，电流表示数变大，灯泡变亮,B,2021/10/10,6,2021/10/10,7,二、并联电路,例,3,如图,4,Z,5,所示电路中，电源电压不变。当滑片,P,向右移动时，电流表,A1,的示数将,_,，电流表,A2,的示数将,_,，电压表,V,的示数将,_,。,(,均选填“变大”、“变小”或“不变”,),图,4,Z,5,不变,不变,变小,2021/10/10,8,2021/10/10,9,图,4,Z,6,并,不变,减小,2021/10/10,10,针对训练,图,4,Z,7,串,变小,2021/10/10,11,4,如图,4,Z,8,所示的电路中，电源电压恒定不变。当开关,S,闭合时,(,),图,4,Z,8,A,电压表示数变小，电流表示数变小，灯变暗,B,电压表示数变大，电流表示数变大，灯变亮,C,电压表示数不变，电流表示数不变，灯的亮度不变,D,电压表示数不变，电流表示数变小，灯变暗,C,2021/10/10,12,
