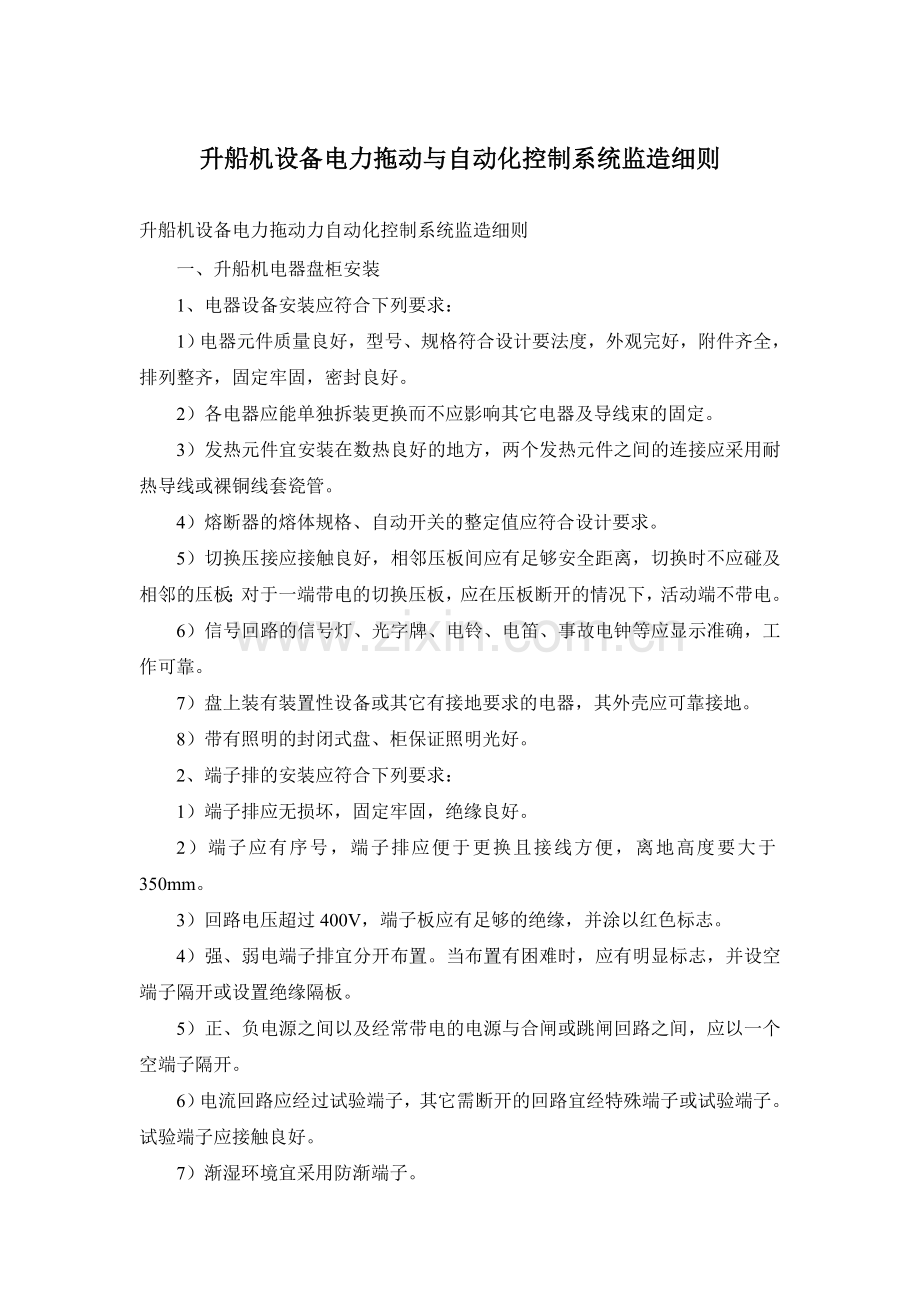

升船机设备电力拖动与自动化控制系统监造细则.docx

升船机设备电力拖动与自动化控制系统监造细则升船机设备电力拖动力自动化控制系统监造细则一、升船机电器盘柜安装1、电器设备安装应符合下列要求：1）电器元件质量良好，型号、规格符合设计要法度，外观完好，附件齐全，排列整齐，固定牢固，密封良好。2）各电器应能单独拆装更换而不应影响其它电器及导线束的固定。3）发热元件宜安装在数热良好的地方，两个发热元件之间的连接应采用耐热导线或裸铜线套瓷管。4）熔断器的熔体规格、自动开关的整定值应符合设计要求。5）切换压接应接触良好，相邻压板间应有足够安全距离，切换时不应碰及相邻的压板；对于一端带电的切换压板，应在压板断开的情况下，活动端不带电。6）信号回路的信号灯、光字牌、电铃、电笛、事故电钟等应显示准确，工作可靠。7）盘上装有装置性设备或其它有接地要求的电器，其外壳应可靠接地。8）带有照明的封闭式盘、柜保证照明光好。2、端子排的安装应符合下列要求：1）端子排应无损坏，固定牢固，绝缘良好。2）端子应有序号，端子排应便于更换且接线方便，离地高度要大于350mm。3）回路电压超过400V，端子板应有足够的绝缘，并涂以红色标志。4）强、弱电端子排宜分开布置。当布置有困难时，应有明显标志，并设空端子隔开或设置绝缘隔板。5）正、负电源之间以及经常带电的电源与合闸或跳闸回路之间，应以一个空端子隔开。6）电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端子。试验端子应接触良好。7）渐湿环境宜采用防渐端子。8）接线端子应与导线截面匹配，不应使用小端子配大截面导线。3、二次回路的连接件均应采用铜质制品；绝缘件应采用自熄性阻燃材料。4、盘、柜的正面及背面各电器、端子牌等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整、且不易脱色。5、盘柜上的小母线应采用直径不小于6mm的铜棒或铜管，小母线两侧应有标明其代号或名称的绝缘标志牌，字迹应清晰、工整、且不易脱色。6、二次回路的电气间隙和爬电距离应符合下列要求：1）盘、柜内两导体间、导电体与裸露的不带电导体间应符合下表：额定电压（V）电气间隙爬电距离额定工作电流额定工作电流63A63A63A63A603.0mm5.0 mm3.0 mm5.0 mm60V3005.0 mm6.0 mm6.0 mm8.0 mm300V5008.0 mm10.0 mm10.0 mm12.0 mm2）屏顶小母线不同相或不同极的裸露载流部分之间，裸露载流部分与未经绝缘的金属体之间，电气间隙不得小于12mm；爬电距离不得小于20mm。二、升船机电气二次回路接线1、二次回路接线应符合下列要求：1）按图施工，接线正确。2）导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。3）盘柜内的导线不应有接头，导线芯线应无损伤。4）电缆芯线和配导线端部，均应标明其回路编号，编号应正确，字迹清晰且不易脱色。5）配线应整齐、清晰、美观，导线绝缘应良好，无损伤。6）每个接线端子的每侧接线为1根，不得超过2根。对于插接式端子，不同载面的两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。7）二次回路接地应设专用螺栓。2、盘柜的配线电流回路应有采用电压不低于500V的铜芯绝缘导线，其载面积不低于2.5mm2；其他回路载面不应小于1.5 mm2；对电子元件回路、弱电回路采用锡焊连接地，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5 mm2截面的绝缘导线。3、用于连接门上的电器、控制台板等可动部位的导线尚符合下列要求：1）应采用多股软导线敷设，长度应有适当裕度。2）线束应有外套塑料管等加强绝缘层。3）与电器连接时，端部应绞紧，并加终端附件或搪锡，不得松散、断股。4）在可动部位两端应用卡子固定。4、引入盘、柜内的电缆及其芯线应符合下列要求：1）引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。2）铠装电缆进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地。3）使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆。其屏蔽层应按设计要求的接地方式予接地。4）橡胶绝缘芯线应外套绝缘管保护。5）盘、柜内的电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接。备用芯长度应留有适当余量。6）强、弱电回路不应使用同一根电缆，并应分别成束分开排列。7）在油污环境，应采用耐油的绝缘导线。在日光直射环境，橡胶或塑料绝缘导线应采取防护措施。三、升船机电气设备及保护装置1、升船机配电屏、柜的安装，应符合下列要求；1）配电屏、柜的安装，应符合现行国家标准的有关规定。2）配电屏、柜的安装，不应焊接固定，紧固螺栓应有防护措施。3）户外式起重机配电屏、柜的防雨装置，应安装正确、牢固。2、电阻器的安装，应符合下列要求：1）电阻器直接叠装不应超过四箱，当超过四箱时应采用支架固定，并保持适当间距；当超过六箱时应另列一组。2）电阻器的盖板或保护罩，应安装正确，固定可靠。3、制动装置的安装应符合下列要求1）制动装置的动作应迅速、准确、可靠。2）处于作制动状态时，闸带、闸瓦与闸轮之间隙应均匀，且无磨擦。3）当起重机的某一机构是由两组在机械上互不联系的电动机驱动时，其制动器的动作时间应一致。4、行程限位开关、撞杆的安装，应符合下列要求：1）起重机行程限位开关动作后，应能自动切断相关电源，并应使起重机各机构在下列位置停止：a 吊钩、抓斗升到离极限位置不小于100mm；起重臂升降的极限角度符合产品规定。b 起重机桥架和小车等，离行程末端不得小于200mm。c 撞杆的装设及尺寸的确定，应保证行程限位开关可靠动作，撞杆及撞杆架在起重机工作时不应晃动。5、控制器的安装，应符合下列要求：1）控制器的安装位置，应便于操作和维修。2）操作手柄的安装高度，应便于操作和监视，操作方向与机构运行的方向一致，并符合国家标准的相关规定。6、照明装置的安装，应符合下列要求：1）起重机主断路器切断电源后，照明不断电。2）灯具配件应齐全，悬挂牢固，运行时灯具无剧烈摆动。3）照明回路设置专用零线或隔离变压器，不得利用电线管或起重机本身的接地线作零线。4）安全变压器或隔离变压器安装牢固，绝缘良好。7、起重量限制器的调试，应符合下列要求：1）起重限制器综合误差，不应大于8%。2）当载荷达到额定起重量的90%时，应能发出提示性报警信号。3）当载荷达到额定起重量的110%时，应能自动切断起升机构电动机的电源，并发出禁止性报警信号。四、升船机电气接地和防干挠措施：1、升船机电气装置下列金属部分均应接地：1）电机、变压器、携带式或移动电器具等的金属外壳和底座。2）配电、控制、保护用的屏、柜、箱及操作台等的金属框架和底座。3）交、直流电力电缆的接线盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。4）电缆桥架、支架和井架。5）控制电缆的金属护层2、电气设备接地电阻值：1）计算机系统直流地电阻的大小，应依不同计算机系统的设计要求而定。2）交流工作接地的接地电阻不能大于3、接地装置的选择及敷设：1）接地装置要采用钢材。接地装置的导体载面应符合热稳定和机械强度的要求，接地装置应采用热镀锌钢材。2）接地体顶面埋设深度应符合设计规定。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理。3）垂直接地体的间距不能小于其长度的2倍。水平接地体的间距不能小于5m。4）接地线应防止机械损伤和化学腐蚀。5）接地干线应在不同的两点及以上与接地网相连接。6）每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。4、接地体的连接：1）接地体的连接应采用焊接，焊接必须牢固无虚焊。接至电气设备的接地线，应用镀锌螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接。2）接地体的焊接应采用搭接焊，其搭接长度必须符合下列规定：a 扁钢为其宽度的2倍（双面焊）。b 圆钢为其直径的6倍（双面焊）。c圆钢与扁钢连接时，其长度为圆钢直径的6倍（双面焊）。d 扁钢与钢管、扁钢与角钢焊接时，为了可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带变成的弧形卡子或直接由钢带本身弯成弧形与钢管焊接。3、利用串联的金属构件、金属管道作接地时，应在其串接部位焊接金属跨接线。4、升船机电气设备防干挠措施：1）保护接地与信号接地分开。2）动力线与信号线分开隔离敷设。3）使用OPS净化电源。4）光纤网络通讯。5）模似量双层屏蔽电缆传送。6）输出信号继电器隔离。7）软件、硬件滤波。8）在通道进入设备机柜的端口装设防雷保护元件。名句赏析！不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。_佚名越人歌人生若只如初见，何事秋风悲画扇。_纳兰性德木兰词拟古决绝词柬友十年生死两茫茫，不思量，自难忘。_苏轼江城子乙卯正月二十日夜记梦只愿君心似我心，定不负相思意。_李之仪卜算子我住长江头玲珑骰子安红豆，入骨相思知不知。_温庭筠南歌子词二首 / 新添声杨柳枝词曾经沧海难为水，除却巫山不是云。_元稹离思五首其四愿得一心人，白头不相离。_卓文君白头吟去年今日此门中，人面桃花相映红。_崔护题都城南庄平生不会相思，才会相思，便害相思。_徐再思折桂令春情入我相思门，知我相思苦。_李白三五七言 / 秋风词山无陵，江水为竭。冬雷震震，夏雨雪。天地合，乃敢与君绝。_佚名上邪人生自是有情痴，此恨不关风与月。_欧阳修玉楼春尊前拟把归期说一往情深深几许？深山夕照深秋雨。_纳兰性德蝶恋花出塞两情若是久长时，又岂在朝朝暮暮。_秦观鹊桥仙纤云弄巧执子之手，与子偕老。_佚名击鼓花自飘零水自流。一种相思，两处闲愁。_李清照一剪梅红藕香残玉簟秋问世间，情为何物，直教生死相许？_元好问摸鱼儿雁丘词 / 迈陂塘一日不见兮，思之如狂。_司马相如凤求凰 / 琴歌人生如逆旅，我亦是行人。_苏轼临江仙送钱穆父世间无限丹青手，一片伤心画不成。_高蟾金陵晚望林花谢了春红，太匆匆。无奈朝来寒雨，晚来风。_李煜相见欢林花谢了春红独立寒秋，湘江北去，橘子洲头。_毛泽东沁园春长沙身无彩凤双飞翼，心有灵犀一点通。_李商隐无题昨夜星辰昨夜风滚滚长江东逝水，浪花淘尽英雄。_杨慎临江仙滚滚长江东逝水怕相思，已相思，轮到相思没处辞，眉间露一丝。_俞彦长相思折花枝此情可待成追忆？只是当时已惘然。_李商隐锦瑟思悠悠，恨悠悠，恨到归时方始休。_白居易长相思汴水流取次花丛懒回顾，半缘修道半缘君。_元稹离思五首其四若是前生未有缘，待重结、来生愿。_乐婉卜算子答施雨打梨花深闭门，忘了青春，误了青春。_唐寅一剪梅雨打梨花深闭门少年不识愁滋味，爱上层楼。爱上层楼。为赋新词强说愁。_辛弃疾丑奴儿书博山道中壁自在飞花轻似梦，无边丝雨细如愁。_秦观浣溪沙漠漠轻寒上小楼近水楼台先得月，向阳花木易为春。_苏麟断句一骑红尘妃子笑，无人知是荔枝来。_杜牧过华清宫绝句三首抽刀断水水更流，举杯消愁愁更愁。_李白宣州谢脁楼饯别校书叔云 / 陪侍御叔华登楼歌疏影横斜水清浅，暗香浮动月黄昏。_林逋山园小梅其一人面不知何处去，桃花依旧笑春风。_崔护题都城南庄时光只解催人老，不信多情，长恨离亭，泪滴春衫酒易醒。_晏殊采桑子时光只解催人老一生大笑能几回，斗酒相逢须醉倒。_岑参凉州馆中与诸判官夜集天涯地角有穷时，只有相思无尽处。_晏殊玉楼春春恨问君能有几多愁？恰似一江春水向东流。_李煜虞美人春花秋月何时了似此星辰非昨夜，为谁风露立中宵。_黄景仁绮怀菩提本无树，明镜亦非台。_惠能菩提偈溪云初起日沉阁，山雨欲来风满楼。_许浑咸阳城东楼 / 咸阳城西楼晚眺 / 西门春风得意马蹄疾，一日看尽长安花。_孟郊登科后枯藤老树昏鸦，小桥流水人家，古道西风瘦马。_马致远天净沙秋思空山新雨后，天气晚来秋。_王维山居秋暝人到情多情转薄，而今真个悔多情。_纳兰性德山花子风絮飘残已化萍同是天涯沦落人，相逢何必曾相识！_马致远杂剧江州司马青衫泪浮云一别后，流水十年间。_韦应物淮上喜会梁川故人 / 淮上喜会梁州故人 名句赏析！不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。_佚名越人歌人生若只如初见，何事秋风悲画扇。_纳兰性德木兰词拟古决绝词柬友十年生死两茫茫，不思量，自难忘。_苏轼江城子乙卯正月二十日夜记梦只愿君心似我心，定不负相思意。_李之仪卜算子我住长江头玲珑骰子安红豆，入骨相思知不知。_温庭筠南歌子词二首 / 新添声杨柳枝词曾经沧海难为水，除却巫山不是云。_元稹离思五首其四愿得一心人，白头不相离。_卓文君白头吟去年今日此门中，人面桃花相映红。_崔护题都城南庄平生不会相思，才会相思，便害相思。_徐再思折桂令春情入我相思门，知我相思苦。_李白三五七言 / 秋风词山无陵，江水为竭。冬雷震震，夏雨雪。天地合，乃敢与君绝。_佚名上邪人生自是有情痴，此恨不关风与月。_欧阳修玉楼春尊前拟把归期说一往情深深几许？深山夕照深秋雨。_纳兰性德蝶恋花出塞两情若是久长时，又岂在朝朝暮暮。_秦观鹊桥仙纤云弄巧执子之手，与子偕老。_佚名击鼓花自飘零水自流。一种相思，两处闲愁。_李清照一剪梅红藕香残玉簟秋问世间，情为何物，直教生死相许？_元好问摸鱼儿雁丘词 / 迈陂塘一日不见兮，思之如狂。_司马相如凤求凰 / 琴歌人生如逆旅，我亦是行人。_苏轼临江仙送钱穆父世间无限丹青手，一片伤心画不成。_高蟾金陵晚望林花谢了春红，太匆匆。无奈朝来寒雨，晚来风。_李煜相见欢林花谢了春红独立寒秋，湘江北去，橘子洲头。_毛泽东沁园春长沙身无彩凤双飞翼，心有灵犀一点通。_李商隐无题昨夜星辰昨夜风滚滚长江东逝水，浪花淘尽英雄。_杨慎临江仙滚滚长江东逝水怕相思，已相思，轮到相思没处辞，眉间露一丝。_俞彦长相思折花枝此情可待成追忆？只是当时已惘然。_李商隐锦瑟思悠悠，恨悠悠，恨到归时方始休。_白居易长相思汴水流取次花丛懒回顾，半缘修道半缘君。_元稹离思五首其四若是前生未有缘，待重结、来生愿。_乐婉卜算子答施雨打梨花深闭门，忘了青春，误了青春。_唐寅一剪梅雨打梨花深闭门少年不识愁滋味，爱上层楼。爱上层楼。为赋新词强说愁。_辛弃疾丑奴儿书博山道中壁自在飞花轻似梦，无边丝雨细如愁。_秦观浣溪沙漠漠轻寒上小楼近水楼台先得月，向阳花木易为春。_苏麟断句一骑红尘妃子笑，无人知是荔枝来。_杜牧过华清宫绝句三首抽刀断水水更流，举杯消愁愁更愁。_李白宣州谢脁楼饯别校书叔云 / 陪侍御叔华登楼歌疏影横斜水清浅，暗香浮动月黄昏。_林逋山园小梅其一人面不知何处去，桃花依旧笑春风。_崔护题都城南庄时光只解催人老，不信多情，长恨离亭，泪滴春衫酒易醒。_晏殊采桑子时光只解催人老一生大笑能几回，斗酒相逢须醉倒。_岑参凉州馆中与诸判官夜集天涯地角有穷时，只有相思无尽处。_晏殊玉楼春春恨问君能有几多愁？恰似一江春水向东流。_李煜虞美人春花秋月何时了似此星辰非昨夜，为谁风露立中宵。_黄景仁绮怀菩提本无树，明镜亦非台。_惠能菩提偈溪云初起日沉阁，山雨欲来风满楼。_许浑咸阳城东楼 / 咸阳城西楼晚眺 / 西门春风得意马蹄疾，一日看尽长安花。_孟郊登科后枯藤老树昏鸦，小桥流水人家，古道西风瘦马。_马致远天净沙秋思空山新雨后，天气晚来秋。_王维山居秋暝人到情多情转薄，而今真个悔多情。_纳兰性德山花子风絮飘残已化萍同是天涯沦落人，相逢何必曾相识！_马致远杂剧江州司马青衫泪浮云一别后，流水十年间。_韦应物淮上喜会梁川故人 / 淮上喜会梁州故人论诗三十首其四(53人评分) 8.7朝代：金朝作者：元好问原文：一语天然万古新，豪华落尽见真淳。南窗白日羲皇上，未害渊明是晋人。写翻译 写翻译写赏析 写赏析纠错 纠错收藏 收藏评分：很差较差还行推荐力荐参考翻译写翻译 写翻译译文陶渊明的诗语言平淡、自然天成，摒弃纤丽浮华的敷饰，露出真朴淳厚的美质，令人读来万古常新。陶渊明自谓自己是上古时代的人，但并未妨碍他仍然是个晋人。参考赏析写赏析 写赏析赏析这首诗是元好问评晋代诗人陶渊明。出于对当时诗坛雕琢粉饰、矫揉造作诗风的反感，元好问评论晋代诗人陶渊明时前两句说：“一语天然万古新，豪华落尽见真淳。”元好问崇尚陶渊明诗歌自然天成而无人工痕迹，清新真淳而无雕琢之弊。陶渊明的诗句自然质朴不假修饰，剥尽铅华腻粉，独见真率之情志，具有真淳隽永、万古常新的永恒作者介绍元好问元好问 元好问，字裕之，号遗山，太原秀容（今山西忻州）人；系出北魏鲜卑族拓跋氏，元好问过继叔父元格；七岁能诗，十四岁从学郝天挺，六载而业成；兴定五年（1221）进士，不就选；正大元年（1224 ），中博学宏词科，授儒林郎，充国史院编修，历镇平、南阳、内乡县令。八年（1231）秋，受诏入都，除尚书省掾、左司都事，转员外郎；金亡不仕，元宪宗七年卒于获鹿寓舍；工诗文，在金元之际颇负重望；诗词风格沉郁，并多伤时感事之作。其论诗绝句三十首在中国文学批评史上颇有地位；作有遗山集又名遗山先生文集，编有中州集。.
