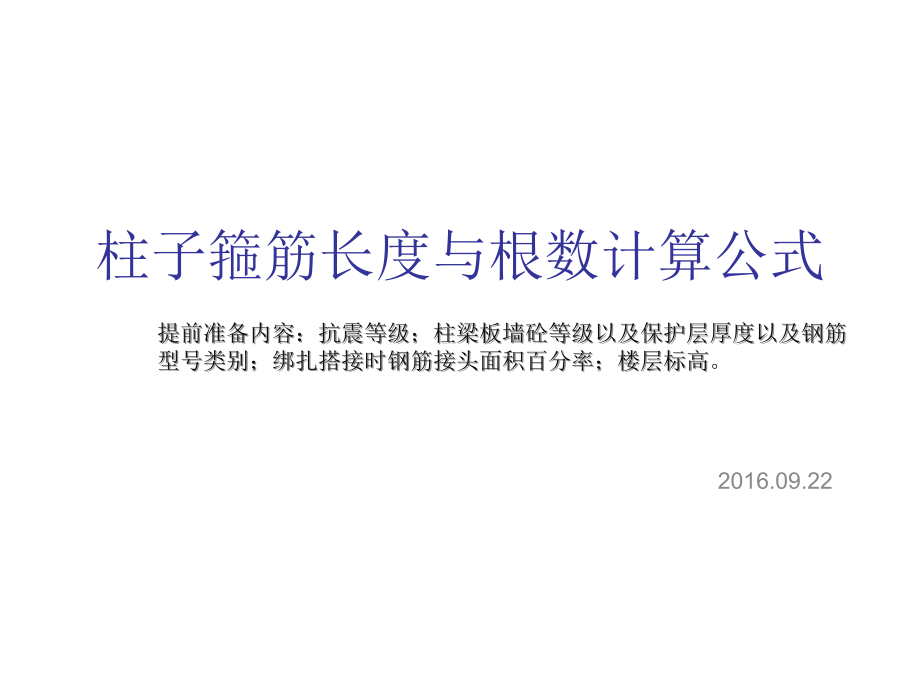

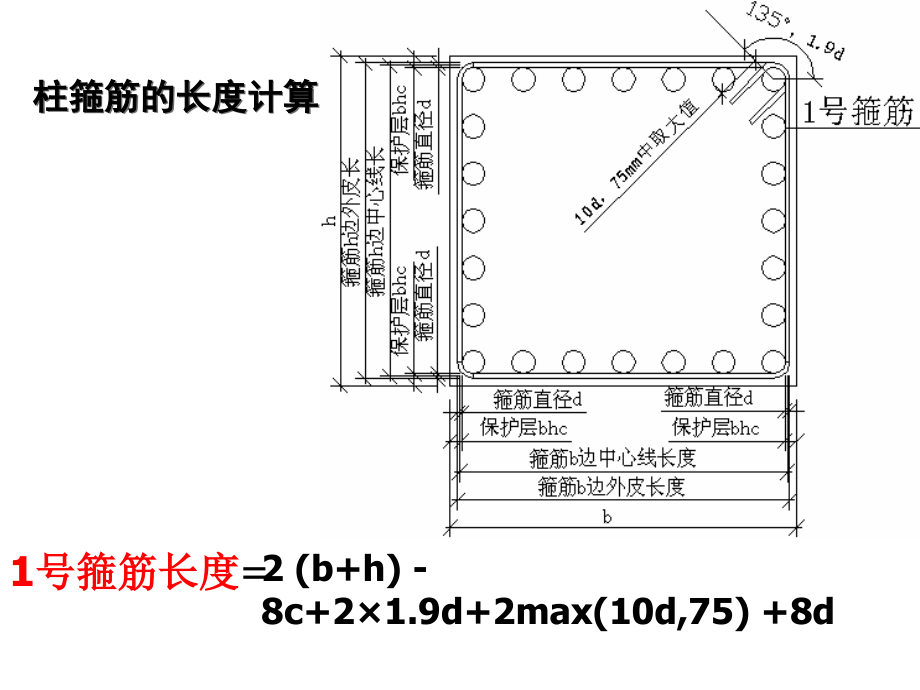

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,柱箍筋的长度计算,1,号箍筋长度,=,2(b+h)-8c+21.9d+2max(10d,75)+8d,柱子箍筋长度与根数计算公式,2016.09.22,提前准备内容：抗震等级；柱梁板墙砼等级以及保护层厚度以及钢筋,型号类别；绑扎搭接时钢筋接头面积百分率；楼层标高,。,柱箍筋的长度计算,2,号箍筋长度,=,(b-2c-D)/(b,边纵筋根数,-1),间距,j,数,+D 2+(h-2c)2+21.9d+2max(10d,75)+8d,D,:,纵筋直径,柱箍筋的长度计算,3,号箍筋长度,=,(h-2c-D)/(h,边纵筋根数,-1),间距,j,数,+D 2+(b-2c)2+21.9d+2max(10d,75)+8d,柱拉筋的长度计算,4,号拉筋长度,=,情况一：单支筋同时勾住纵筋和箍筋,(h-2c+4d)+21.9d+2max(10d,75mm),4,号拉筋长度,=,情况二：单支筋只勾住纵筋,(h-2c+2d)+21.9d+2max(10d,75mm),柱箍筋根数计算,基础相邻层或,1,层,（绑扎连接）,柱箍筋根数计算,基础相邻层或,1,层,总根数,=,序号,1,根数,+,序号,2,根数,+,序号,3,根数,+,序号,4,根数,+,序号,5,根数,E/,非加密间距,-1,计算步骤：先计算,12345,范围栏内容，然后确定,ABCDE,的值。最后根据计算公式累加。,lle,ll:,搭接长度，接头面积百分率,25%,时，,lle,1.2,lae,=50%,时，,lle=1.4,lae,=100%,时，,lle=1.6lae,lae,为锚固长度图集,P55,hc,：,柱截面大边尺寸,hn,：,楼层净高,（绑扎连接）,柱箍筋根数计算,中间层和顶层,总根数,=,序号,1,根数,+,序号,2,根数,+,序号,3,根数,+,序号,4,根数,+,序号,5,根数,llE,Ll:,搭接长度，接头面积百分率,25%,时，,lle,1.2,lae,hc,：,柱截面大边尺寸,hn,：,楼层净高,=50%,时，,lle=1.4,lae,=100%,时，,lle=1.6lae,lae,为锚固长度图集,P55,计算步骤：先计算,12345,范围栏内容，然后确定,ABCDE,的值。最后根据计算公式累加。,E/,非加密间距,-1,-,（绑扎连接）,柱箍筋根数计算,基础相邻层或,1,层,hc,：,柱截面大边尺寸,hn,：,楼层净高,（焊接机械）,总根数,=,序号,1,根数,+,序号,2,根数,+,序号,3,根数,+,序号,4,根数,+,序号,5,根数,计算步骤：先计算,1234,范围栏内容，然后确定,ACDE,的值。最后根据计算公式累加。,焊接机械,柱箍筋根数计算,中间层和顶层,hc,：,柱截面大边尺寸,hn,：,楼层净高,总根数,=,序号,1,根数,+,序号,2,根数,+,序号,3,根数,+,序号,4,根数,+,序号,5,根数,计算步骤：先计算,1234,范围栏内容，然后确定,ACDE,的值。最后根据计算公式累加。,
