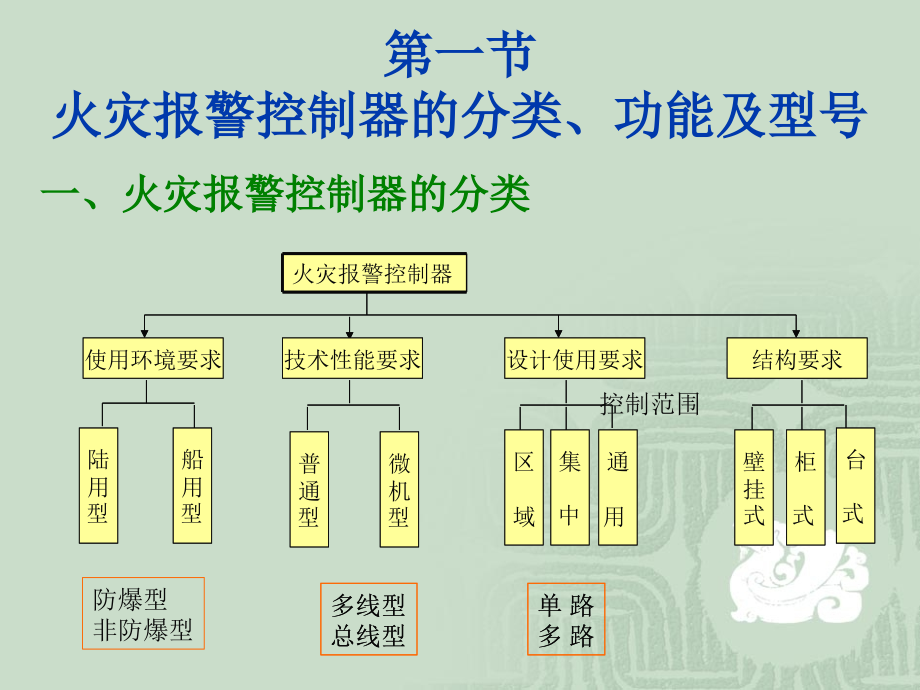

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第三章,火灾报警控制器,第一节火灾报警控制器的分类、功能及型号,一、火灾报警控制器的分类,火灾报警控制器,使用环境要求,技术性能要求,设计使用要求,结构要求,陆,用,型,船,用,型,普,通,型,微,机,型,区,域,通,用,壁,挂,式,柜,式,集,中,台,式,防爆型,非防爆型,多线型,总线型,单 路,多 路,火灾报警控制器,使用环境要求,技术性能要求,设计使用要求,结构要求,陆,用,型,船,用,型,普,通,型,微,机,型,区,域,通,用,壁,挂,式,柜,式,集,中,台,式,多线型,总线型,单 路,多 路,控制范围,1,、按控制范围分类,壁挂式火灾报警控制器,连接探测器回路相应少一些，控制功能较减单,.,柜式火灾报警控制器,连接探测器回路较多，联动功能较复杂,.,台式火灾报警控制器,可实现多回路连接，具有复杂的联动控制,.,3,、按系统布线方式分类,多线制,其探测器与控制器连接采用一一对应方式。,总线制,控制器与探测器采用总线方式连接，所有探测器均并联或串联在总线上，,4,、按其容量分类,单路火灾报警控制器,仅处理一个回路的探测器火灾信号,多回路火灾报警控制器,能同时处理多个回路的探测器火灾信号，并显示具体的着火部位,.,3,故障报警,光警显示,:,采用黄色信号灯,.,声警显示,:,用蜂鸣器,.,线路断线、短路、电源欠压、失压、探测器 接触不良或被取走等,.,4.,记忆功能,当有火灾或故障报警时，能立即记忆火灾或事故的地址与时间,.,信号已消失，但记忆不消失,.,只有当人工手动复位后，记忆才消失，恢复正常监控状态,.,5,火警优先,在系统存在故障的情况下出现火警，则报警器能由报故障自动转变为报火警，而当火警被清除后又自动恢复报原有故障,.,如下列情况均会影响火警优先,.,a.,电源故障；,b.,当本部位探测器损坏时本部位出现火警；,c.,总线部分故障（如信号线对地短路、总线开路与短路等）,.,6,自动巡检,处于检查状态时，凡是运行正常的部位均能向控制器发回火警信号,.,只要控制器能收到现场发回来的信号并有反应而报警，则说明系统处于正常的运行状态,.,7,自动打印,当有火警、部位故障或有联动时，打印机将自动打印记录火警、故障或联动的地址号，并打印出月、日、时、分,.,当系统进行手动检查时，如果控制正常，则打印机自动打印正常（,OK,）,.,三、型号,1J,（警），消防产品分类代号,2B,（报），火灾报警控制器代号,3,应用范围特征代号，,B-,防爆型，,C-,船用型，,非防爆型、非船用型特征代号可省略,4,分类特征代号，,Q-,区域，,J-,集中，,T-,通用,5,结构特征代号，,G-,柜式，,T-,台式，,B-,壁挂式,6,主参数，表示各报警区域的最大容量,如：,JB-QB-GST32,型：,40,个编码点。,JB-QB-GST500,型汉字液晶显示 火灾报警控制器,1 2 3 4 5 6,第二节火灾报警控制器的原理、技术指标、选择、布置及前景,一、组成,三大部分：信号获取与传送电路、,中央处理单元、,输出电路,.,三、火灾报警控制器的技术指标,1,容量,区域报警控制器：容量是指火灾报警控制器能监控的最大部位数（或回路数），以“,M”,表示,.,集中报警控制器：容量数值等于,M,乘以区域报警器的台数,N,，即,MN.,2,工作电压,采用,220V,交流电和,24V,直流电（备用,).,五、火灾报警控制器的发展前景,1.,系统规模大,2.,探测对象多样化,3.,系统集散化,4.,功能智能化,第三节 火灾自动报警系统,一、配套设备,1,总线隔离器 （又称短路隔离器）,作用：将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能正常工作，同时便于确定出发生故障的总线部位,.,一般安装在总线的分支处,.,其后可接入,50,个编码设备（含各类探测器或编码模块）,.,2.,手动报警按钮,（,1,）特点：,当人工确认火灾发生后，按下按钮上的有机玻璃片，可向控制器发出报警信号，控制器接收到报警信号后，显示出报警按钮的编码或位置并发出报警音响,.,(2),设置,:,规范要求报警区域内每个防火分区应至少设置一个手动报警按钮,.,从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于,30m.,手动火灾报警按钮宜设置在公共活动场所的出入口处,应设置在明显和便于操作的部位,.,（,3,）线制：,手动报警按钮与控制器信号二总线连接,.,3,消火栓报警按钮,当启用消火栓时，可直接按下玻璃片,.,红色指示灯亮，表明已向消防控制室发出了报警信号,.,绿色指示灯亮，消防水泵已经启动运行后的反馈 信号,.,线制：信号二总线,RVS,双绞线，,截面积,1.0mm2.,二根电源线,BV,，截面积,1.5mm2.,4,单输入模块,接在信号二总线上，用于适配现场主动型消防设备，如水流指示器、压力开关、定温动作阀门、行程开关等,.,也适配非编码火灾探测器,.,主动型设备,:,消防控制室无法对其进行控制，取信号控制其它设备，信号由现场到控制室,.,原理：,当现场设备动作，模块通过探测总线把信号传送到控制器,模块上的发光二极管常亮以显示报警状态，再由控制器给出相应的信号去联动其它有关设备,.,应用方法：,a.,与无需供电的现场设备连接方法,b.,与需供电的现场设备的连接方法,线制：信号总线,Z1,、,Z2,采用,RVS,型双绞线，,截面积,1.0mm,2,.,二根电源线,BV,，截面积,1.5mm,2,.,无源常开输入端，用于实现设备动作回答确认,.,输出端子,6,双输入,/,双单输出模块,用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制,.,该模块也可作为两个独立的,LD-8301,单输入,/,输出模块使用,.,具有两个编码地址，两个编码地址连续,.,线制：,信号二总线,RVS,双绞线，截面积,1.0mm2.,二根电源线采用,BV,线，截面积,1.5mm2.,应用：,与防火卷帘门电气控制箱接线图,.,编址接口模块具有输出回路断路检测功能，输出回路的末端连接,LD-8320,有源终端，当输出回路断路时，编址接口模块将故障信息传送给报警控制器,.,8,显示盘（,XSP,）,安装在楼层或独立的防火分区内 占编码点,当建筑物内发生火灾后,消防控制中心的火灾报警控制器产生报警,同时把报警信号传输到失火区域的火警显示盘上,火警显示盘将产生报警的探测器编码及相关信息显示出来同时发出声光报警信号,以通知失火区城的人员,.,安装与布线：,二根通讯线：采用,RVVP,屏蔽线,与火灾报警控制器 连接，截面积,1.0mm2.,二根,DC24V,：电源线,采用,BV,线，截面积,2.5mm2.,10,声光讯响器,当火灾被确认后,由控制器启动,发出强烈的声光信号,.,有非编码型与编码型两种,.,编码型 二根信号线,二根,DC24V,电源线,.,非编码型 可直接由有源,24V,常开触点进行控制,.,安装场所,:,一般壁挂式安装在现场,距顶棚,0.2m,处,.,布线要求,:,二根信号线,采用,RVS,型双绞线,截面积,1.0mm2,，,电源线,采用,BV,线，截面积,1.5mm2 .,二、设计要求,1,区域报警控制系统,一个报警区域宜设置,一台,区域火灾报警控制器,.,区域火灾报警系统报警器台数不应超过,两台,.,当一台区域报警器垂直方向警戒,多个楼层,时，应在每个楼梯口或消防电梯前室等明显部位，设置识别楼层的,灯光显示,装置，以便发生火警 时，能及时找到火警区域，并迅速采取相应措施,.,区域报警器安装在墙上时，其,底边距地高度,应在,1.3-1.5m,，靠近其门轴的侧面距墙,不应小于,0.5m,，正面操作距离,不应小于,1.2m.,区域报警器应设置在有人值班的房间或场所,.,区域报警器的容量应大于所监控设备的总容量,.,系统中可设置功能简单的消防联动控制设备,.,2,区域报警控制系统应用场所,区域报警系统简单且使用广泛，一般在工矿企业的计算机房等重要部位和民用建筑的塔楼公寓、写字楼等处采用区域报警系统，另外，还可作为集中报警系统和控制中心系统中最基本的组成设备。,3,集中报警控制系统,系统中应设有一台集中报警控制器和二台以上区域,报警控制器，或一台集中报警控制器和二台以上区,域显示器（或灯光显示装置）,.,集中报警控制器应设置在有专人值班的消防控制室,或值班室内,.,集中报警控制器应能显示火灾报警部位号和控制信,号，亦可进行联动控制,.,系统中应设置消防联动控制设备,.,集中报警控制器及消防联动控制设备等在消防控制,室内的布置应符合下列要求,.,设备面盘前操作距离，单列布置时不应小于,1.5m,双列布置时不应小于,2m.,在有人经常工作的一面，设备面盘至墙的距离不应小于,3m.,设备面盘的排列长度大于,4m,时，其两端应设置宽度不小于,1m,的通道,.,设备面盘后的维修距离不宜小于,1m.,集中火灾报警控制器安装在墙上时，其底边距地高度为,1.3-1.5m,靠近其门轴的侧面距墙不应小于,0.5m,，正面操作距离不应小于,1.2m.,4.,集中报警控制器应用场所,集中报警控制系统在一般中档宾馆、饭店用得比较多,.,根据宾馆、饭店的管理情况，区域报警控制器（或楼层显示器）设在各楼层服务台，管理比较方便,.,5.,控制中心报警系统,控制中心报警系统主要用于大型宾馆、饭店、商场办公楼等,.,此外，多用在大型建筑群和大型综合楼工程中,。,三、控制器布线要求,机内端子配线：所有引入线均剥开,1cm,，挂锡接入端子,.,信号二总线：,RVS,双绞线，截面积,1.0mm2,耐压,250V.,穿管要求：信号二总线应单独穿入金属管中，,严禁与动力线、照明线、交流线、视频线或,广播线等穿入 同一管中,.,电源线：铜芯软聚氯乙烯绝缘线（,BVR,），,截面积,2.5mm2,，耐压,250V.,（塑料绝缘铜线）,广播线,:,采用,BV,线，截面积,1.0mm2.,消防电话线,:,采用,RVVP,屏蔽线，,截面积,1.0mm2.,电缆竖井（沟）内的布线要求：,信号二总线在电缆竖井内也应单独穿管或在金属线槽内敷设,.,要求尽量远离动力、照明等强电及视频线，其平行间距应大于,500mm.,接头的处理：所有连线接头都应焊接，并用绝缘套,管密封，防火、短路和漏电,.,控制器与控制器之间的通信总线：,采用,RVVP,屏蔽线，截面积,1.0mm2.,火灾自动报警系统示意图,复习思考题,1,、熟悉火灾自动报警系统图,.,2,、掌握区域报警系统、集中报警系统设计要求及形 式,.,3,、熟悉消防系统配套设备,.,4,、短路隔离器的作用？,5,、主动型设备及被动型设备都有哪些？,6,、掌握火灾报警控制器的型号及功能？,资料篇,该如何拨打,119,？,1,、熟知,119,火警电话专用号码，打电话时要镇定，听到拨号音后再拨号。,2,、电话接通后要讲清起火单位和地点，如是居民区发生火灾。还要讲清街、路、胡同、门牌号和几楼几号，靠近什么大单位，交叉路口或那个乡、村等，还要尽可能讲清着火的物质和范围。,3,、要注意火警接线员的提问，并把自已的电话号码告诉对方。,4,、听到对方讲,“消防车马上就到”,方可将电话挂断，并立即派人在交叉路口等候。这样，接警后的消防队才能迅速准确地赶到现场，投入战斗。,火场逃生良策,1,、如果有避难层或疏散楼梯，可先到此处撤到安全地点。,2,、如果楼层已着火，但楼梯尚未燃断，火势不十分猛烈时，可披上用水浸湿的衣被，迅速从楼梯上冲下。,3,、多层楼着火，如楼梯已烧断，烟大火猛时，可利用房屋的阳台、水溜子等逃生。,4,、如各种逃生的线路被切断，应退居室内，并闭门窗，有条件可向门窗上浇水，以减缓火势蔓延。与此同时可向室外扔小东西。在夜间可向室外打手电，发出求救信号。,5,、生命受到严重威胁时，又无其他自救办法，可用绳子或床单撕成条状牢固地连接起来，一端系在门窗或其他重物上，再顺绳子或布条滑下。,6,、若无条件采取上述自救办法，被迫跳楼时，可先向地面抛下一些棉被等物，以增强缓冲。然后手扶窗台往下滑，以缩小跳楼高度，并保证双脚首先落地。,7,、要发扬互助精神，帮助老人、小孩、病人优先疏散，对行动不便者可用被子、毛毯等包扎好，用绳子、布条等吊下。,8,、如身上衣服起火，应迅速将衣服脱下或撕下，或就地翻滚把火压灭，但不要滚动过快，一定不要身穿着火衣服跑动。方便时可迅速用水浇，但人体已被烧伤时，应注意不要用水，以防感染。,家中起火怎么办？,室内起火时，切忌打开门窗。,特别注意：嗅到液化气或异常气味时切忌用明火检查，夜间不要开电灯。,1,、煤炉起火或煤炉引起周围可燃物着火迅速用水扑灭。,2,、液化石油气具起火，先用浸湿的棉被覆盖起火器具，然后关闭气门，断绝气源。,3,、电气用具起火，首先应断电，然后用干粉灭火器将线路上的火灭掉，确定线路无电时，才可用水扑救，以防湿水连 电。,4,、油锅起火，将锅盖上即可灭火，不可将起火的油倒入其他器皿中或倒在地上，以防扩大燃烧面积。,
