工程制图教学第十一章装配图.ppt

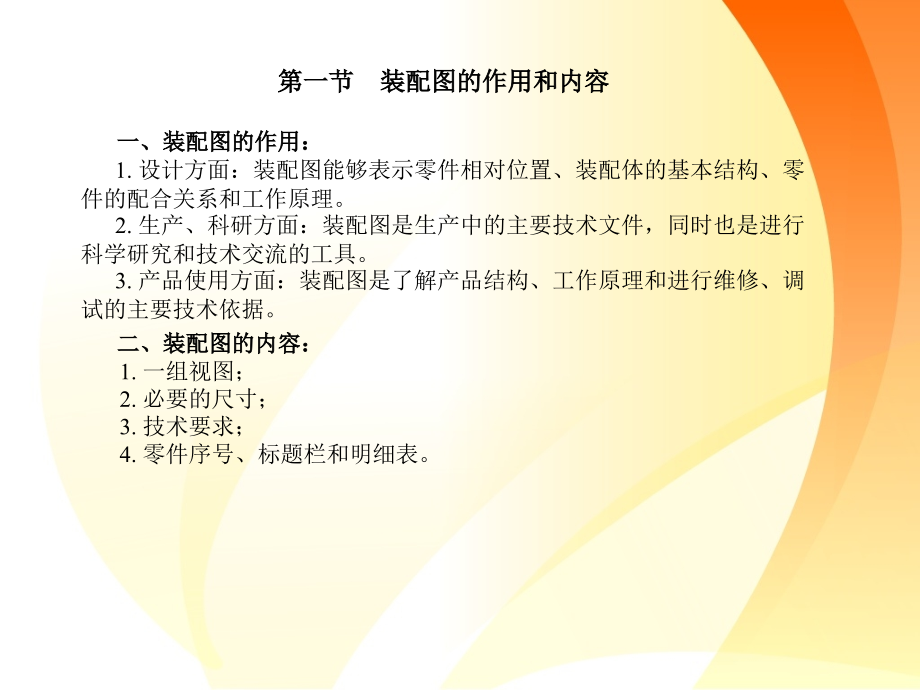

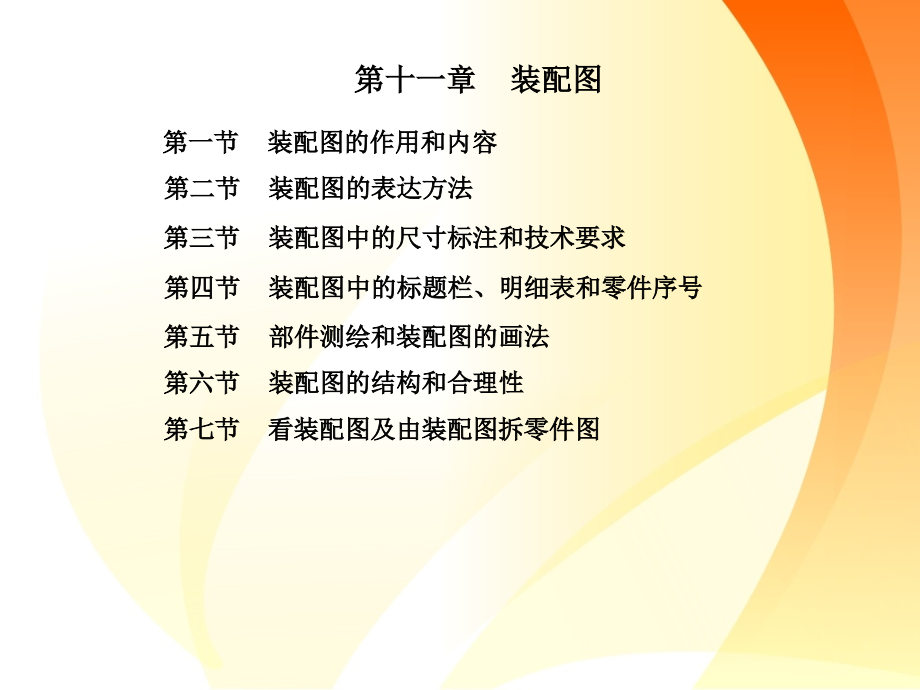

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第十一章 装配图,第一节 装配图的作用和内容,第二节 装配图的表达方法,第三节 装配图中的尺寸标注和技术要求,第四节 装配图中的标题栏、明细表和零件序号,第五节 部件测绘和装配图的画法,第六节 装配图的结构和合理性,第七节 看装配图及由装配图拆零件图,第一节 装配图的作用和内容,一、装配图的作用：,1.,设计方面：装配图能够表示零件相对位置、装配体的基本结构、零件的配合关系和工作原理。,2.,生产、科研方面：装配图是生产中的主要技术文件，同时也是进行科学研究和技术交流的工具。,3.,产品使用方面：装配图是了解产品结构、工作原理和进行维修、调试的主要技术依据。,二、装配图的内容：,1.,一组视图；,2.,必要的尺寸；,3.,技术要求；,4.,零件序号、标题栏和明细表。,第二节 装配图的表达方法,由于装配图是表达若干零件所组成的部件，装配图除了具有基本视图，剖视图、局部放大图等表达方法外，它还有其自身的规定画法。,一、装配图的规定画法：,（一）两零件的配合（或接触）表面，只画一条轮廓线；非配合（或非接触）表面则须画出两条线用以表示各自的轮廓。,（二）,在同一幅装配图中，为了区分零件，同一零件的剖面线应方向一致，并且间隔相等；不同的零件的剖面线应方向不同或间隔不等。,（三）,在装配图中，对于如轴、连杆、拉杆、手抦、球等实心零件以及如螺纹连接件、键、销等的标准件，若剖切平面通过其轴线或对称面纵向剖切这些零件时，这些零件只画轮廓线而不必添加剖面线。,二、装配图的特殊画法：,（一）,拆卸画法,（五）单独表示某个零件,（七）,简化画法,（六）,展开画法,为了表示部件传动机构的传动路线及各轴间的装配关系，可按传动顺序沿轴线剖切（即复合剖），并将其展开摊平画出，这种画法称展开画法。采用展开画法吋，应在剖视图的上方注明,一,展开,。,在装配图中，零件的工艺结构，如圆角、倒角、退刀槽等允许不画。当遇到螺纹连接件等相同的零件组时，在不影响理解的前提下，可以只画一处，其余的用点划线表示其中心位置。,第三节 装配图中的尺寸标注和技术要求,一、装配图中的尺寸标注：,（一）,性能（规格）尺寸,（二）,装配尺寸,（三）,安装尺寸,（四）,外形尺寸,（五）,其它重要尺寸,二、装配图中的技术要求：,主要包括使用方法与质量等级要求及安装要求，使用中的注意事项等内容，应根据装配体的结构特点和使用性能填写。如：,（一）,装配体的功能、性能、安装、运输和维护的要求。,（二）,装配体的组装、检验、使用的方法和要求。,（三）,装配体对润滑、密封等的特殊要求。,二、零件序号,序号的一般规定：,（一）,装配图中每种零件都必须编注序号，且一般只标注一次。,（二）,零件的序号应与明细栏中的序号一致。,（三）,同一装配图中编注序号的形式应一致。,序号的组成和编排：,第五节 部件测绘和装配图的画法,一、部件测绘,对现有机器或部件进行拆卸，然后测量并画出零、部件其草图，通过技术整理，绘制出零件图和装配图的过程称为测绘。测绘是工程技术人员一项必备的技能，因为它与产品技术交流、仿制和对旧设备的技改等工作紧密相关。,部件测绘可以分为以下几步：,（一）,了解和分析部件；,（二）,拆卸零件；,（三）,画装配示意图；,（四）,画零件草图；,（五）,将绘制的零件草图由技术人员根据草图进行整理，做出详细的零、部件图。,二、画装配图的方法和步骤：,装配图的作用是表达机器或部件的工作原理、装配关系以及主要零件的结构形状。画装配图的一般歩骤为：,第六节 装配图的结构和合理性,一、接触面与配合面：,（一）轴与孔的端面相接：,（二）两零件的接触面：,二、销配合处结构,（一）,为了保证两零件在装拆前后降低装配精度，通常用圆柱销或圆锥销将零件定位。为了加工和装拆的方便，在可能的条件下，最好将销孔做成通孔。,（二）圆锥面接触应有足够的长度，旦锥体顶部与底部须留间隙，以保证锥面良好配合。,三、方便拆装结构,为了便于拆装，设计时必须留出足够的工具的活动空间来装、拆螺栓、螺钉。,四、紧固件防松结构,机器运转过程中，由于受到振动或冲击，螺纹紧同件可能发牛松动或脱落，有时甚至会造成严重的事故。所以，在这些机构中必须有防松结构。,六、轴向零件的定位和固定,为了能够准确安装齿轮、轴承等零件，并且它们产生轴向运动，必须采用一定的结构来进行定位和固定。常用的结构有如下图所示几种：,第七节 看装配图及由装配图拆零件图,一、看装配图,看装配图可以分为以下几步：,（一）,概括了解,通过看说明书及装配图的技术要求，标题栏，了解机器或部件的性能，作用及工作作原理。不同的机器有不,|,司的作用和工作原理。,（二）,分析视图,确定视图的数量及每个视图的作用；是否有其它视图，有的话，明确这些视图描述的是装配图中的哪一部分；分析装配图中的尺寸标注，对装配体的总体形状大小有概括的了解。,（三）,工作原理和装配关系,结合各个视图，分析机器或部件中零件的运动状况，明白机器的工作原理。在结合传动系统，弄清楚各零件间的装配关系和连接关系，最后分析机器的密封部件（如果有的话）,（四）,零件分析,分析零件的主要的是弄淸楚组成部件的所有零件的类型、作用及其主要的结构形状，并为拆画零件图打下必要的基础。,
