安全用电小常识.ppt

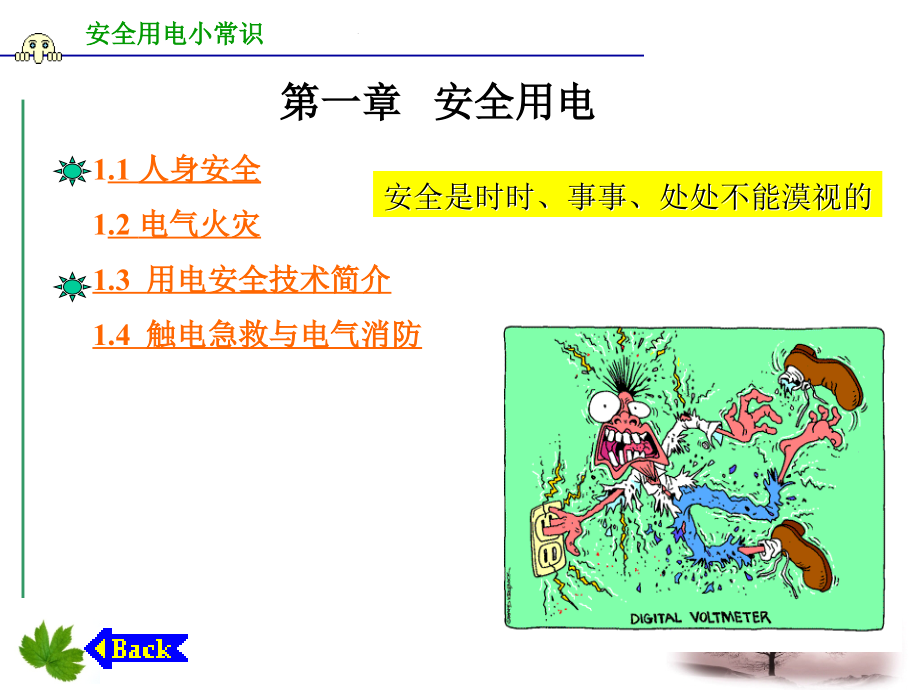

,第二级,第三级,第四级,第五级,安全用电小常识,安全用电小常识,2012,年,7,月,第一章 安全用电,1,.1,人身安全,1,.2,电气火灾,1.3,用电安全技术简介,1.4,触电急救与电气消防,安全是时时、事事、处处不能漠视的,一、概要,1,、掌握用电安全技术,(,包括接地保护、接零保护和漏电保,),2,、了解一般情况下对人体的安全电流和电压，了解触电事故的发生，了解安全用电的原则。,3,、培养逻辑思维和利用知识解决实际问题的能力。,二、重点、难点,安全用电的技术是生产、生活中保障自身安全的准则之一，因此是本章内容的重点。,对于触电事故的发生，无论是高压触电还是低压触电都具有不可实验与体验性，要求具有较强的理解能力和分析能力，所以是本章的难点。,第一章 安全用电,电气危害有两个方面：一方面是对系统自身的危害，如短路、过电压、绝缘老化等；另一方面是对用电设备、环境和人员的危害，如触电、电气火灾、电压异常升高造成用电设备损坏等，其中尤以触电和电气火灾危害最为严重。触电它可直接导致人员伤残、死亡。另外，静电产生的危害也不能忽视，它是电气火灾的原因之一，对电子设备的危害也很大。,1.1,人身安全,1.,触电危害,触电是指人体触及带电体后，电流对人体,造成的伤害。它有两种类型，即电伤和电击。,1),电伤,非致命的,电伤是指电流的热效应、化学效应、机械效应及电流本身作用造成的人体伤害。电伤会在人体,皮肤表面,留下明显的伤痕，常见的有灼伤、电烙伤和皮肤金属化等现象。,2),电击,电击是指电流通过人体,内部,，破坏人体内部组织，影响呼吸系统、心脏及神经系统的正常功能，甚至危及生命。在触电事故中，电击和电伤常会同时发生。,3,）影响触电危险程度的因素,（,1,）,电流大小对人体的影响,通过人体的电流越大，人体的生理反应就越明显，感应就越强烈，引起心室颤动所需的时间就越短，致命的危害就越大。按照通过人体电流的大小和人体所呈现的不同状态，工频交流电大致分为下列三种：,感觉电流,:,指引起人的感觉的最小电流,(1-3mA),。,摆脱电流,:,指人体触电后能自主摆脱电源的最大电流,(10mA),。,致命电流,:,指在较短的时间内危及生命的最小电流,(30mA),。,（,2,）,电流的类型,工频交流电的危害性大于直流电，因为交流电主要是麻痹破坏神经系统，往往难以自主摆脱。一般认为,4060 Hz,的交流电对人最危险。随着频率的增加，危险性将降低。当电源频率大于,2000 Hz,时，所产生的损害明显减小，但高压高频电流对人体仍然是十分危险的。,（,3,）,电流的作用时间,人体触电，当通过电流的时间越长，愈易造成心室颤动，生命危险性就愈大。据统计，触电,1,5min,内急救，,90%,有良好的效果，,10,分钟内有,60%,救生率，超过,15,分钟希望甚微。,2.,常见的触电原因,人体触电主要原因有两种：直接或间接接触带电体以及跨步电压。直接接触又可分为单极接触和双极接触。,1,）单极触电,当人站在地面上或其他接地体上，人体的某一部位触及一相带电体时，电流通过人体流入大地,(,或中性线,),，称为单极触电，如图,1.,所示。图,1.1-1,（,a,）为电源中性点接地运行方式时,单相的触电电流途径。图,1.1-1,（,b,）为中性点不接地的单相触电情况。,（,a,）中性点直接接地 （,b,）中性点不直接接地,图,1.1-1,单相触电,2,）双极触电,双极触电是指人体两处同时触及同一电源的两相带电体，以及在高压系统中，人体距离高压带电体小于规定的安全距离，造成电弧放电时，电流从一相导体流入另一相导体的触电方式，如图,1.1-,所示。两相触电加在人体上的电压为线电压，因此不论电网的中性点接地与否，其触电的危险性都最大。,为救他，,立即断开电源！,图,1.1-2,双极触电,3,）跨步电压触电,当带电体接地时有电流向大地流散，在以接地点为圆心，半径,20 m,的圆面积内形成分布电位。人站在接地点周围，两脚之间,(,以,0.8 m,计算,),的电位差称为跨步电压,Uk,，如图,1.1-3,所示，由此引起的触电事故称为跨步电压触电。高压故障接地处，或有大电流流过的接地装置附近都可能出现较高的跨步电压。离接地点越近、两脚距离越大，跨步电压值就越大。一般,10,米以外就没有危险。,高压线,4,）剩余电荷触电,剩余电荷触电是指当人触及带有剩余电荷的设备时，带有电荷的设备对人体放电造成的触电事故。设备带有剩余电荷，通常是由于检修人员在检修中摇表测量停电后的并联电容器、电力电缆、电力变压器及大容量电动机等设备时，检修前、后没有对其充分放电所造成的。,3.,防止触电,产生触电事故有以下原因：,（,1,）缺乏用电常识，触及带电的导线。,（,2,）没有遵守操作规程，人体直接与带电体部分接触。,（,3,）由于用电设备管理不当，使绝缘损坏，发生漏电，人,体碰触漏电设备外壳。,（,4,）高压线路落地，造成跨步电压引起对人体的伤害。,（,5,）检修中，安全组织措施和安全技术措施不完善，接线错,误，造成触电事故。,（,6,）其他偶然因素，如人体受雷击等。,安全措施,(1),停电工作中的安全措施。,在线路上作业或检修设备时，应在停电后进行，并采取下列安全技术措施：,切断电源。,验电。,装设临时地线。,1.2,电气火灾,电器、照明设备、手持电动工具以及通常采,用单相电源供电的小型电器，有时会引起火灾，,其原因通常是电气设备选用不当或由于线路年久失修，绝缘老化造成短路，或由于用电量增加、线路超负荷运行，维修不善导致接头松动，电器积尘、受潮、热源接近电器、电器接近易燃物和通风散热失效等。其防护措施主要是合理选用电气装置。例如，在干燥少尘的环境中，可采用开启式和封闭式；在潮湿和多尘的环境中，应采用封闭式；在易燃易爆的危险环境中，必须采用防爆式。,1.3,用电安全技术简介,低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是,380,220V,的低压配电系统。从安全用电等方面考虑，低压配电系统有三种接地形式，,IT,系统、,TT,系统、,TN,系统。,TN,系统又分为,TNS,系统、,TNC,系统、,TNCS,系统三种形式。,1,）,IT,系统,IT,系统就是,电源中性点不接地、用电设备外壳直接接地的系统，,如图,1.3-1,所示。,IT,系统中，连接设备外壳可导电部分和接地体的导线，就是,PE,线。,图,1.3-1 IT,接地,2,）,TT,系统,TT,系统就是,电源中性点直接接地、用电设备外壳也直接接地的系统，,如图,1.3-2,所示。通常将电源中性点的接地叫做,工作接地,，而设备外壳接地叫做,保护接地,。,TT,系统中，这两个接地必须是相互独立的。设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，图,1.3-2,中单相设备和单相插座就是共用接地装置的。,图,1.3-2 TT,系统接地,3,）,TN,系统,TN,系统即,电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统,，它有三种形式，分述如下。,(1)TNS,系统,TNS,系统如图,1.3-3,所示。图中中性线,N,与,TT,系统相同，在电源中性点,工作接地,，而用电设备外壳等可导电部分通过专门设置的保护线,PE,连接到电源中性点上。在这种系统中，中性线,N,和保护线,PE,是分开的。,TNS,系统的最大特征是,N,线与,PE,线在系统中性点分开后，不能再有任何电气连接。,TNS,系统是我国现在应用最为广泛的一种系统,(,又称三相五线制）。新楼宇大多采用此系统。,图,1.3-3 TN-S,系统接地,（,2,）,TN-C,系统,TN-C,系统如图,1.3-4,所示，它将,PE,线和,N,线的功能综合起来，由一根称为保护中性线,PEN,，同时承担保护和中性线两者的功能。在用电设备处，,PEN,线既连接到负荷中性点上，又连接到设备外壳等可导电部分。此时注意火线（,L),与零线,(N),要接对，否则外壳要带电。,TN-C,现在已很少采用，尤其是在民用配电中已基本上不允许采用,TNC,系统。,图,1.3-4 TN-C,系统接地,2.,漏电保护开关,1,）定义：漏电保护器（漏电保护开关）是一种电气安全装置。将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。,1.4,触电急救与电气消防,1.,解脱电源,人在触电后可能由于失去知觉或超过人的摆脱电流而不能自己脱离电源，此时抢救人员不要惊慌，要在保护自己不被触电的情况下使触电者脱离电源。,（,1,）如果接触电器触电，应立即断开近处的电源，可就近拔掉插头，断开开关或打开保险盒。,（,2,）如果碰到破损的电线而触电，附近又找不到开关，可用干燥的木棒、竹竿、手杖等绝缘工具把电线挑开，挑开的电线要放置好，不要使人再触到。,（,3,）如一时不能实行上述方法，触电者又趴在电器上，可隔着干燥的衣物将触电者拉开。,（,4,）在脱离电源过程中，如触电者在高处，要防止脱离电源后跌伤而造成二次受伤。,（,5,）在使触电者脱离电源的过程中，抢救者要防止自身触电。,2.,脱离电源后的判断,触电者脱离电源后，应迅速判断其症状，根据其受电流伤害的不同程度，采用不同的急救方法。,（,1,）判断触电者有无知觉。,（,2,）判断呼吸是否停止。人工呼吸,（,3,）判断脉搏是否搏动。胸外挤压,（）判断瞳孔是否放大。,3.,触电的急救方法,（,1,）口对口人工呼吸法。人的生命的维持，主要靠心脏跳动而产生血循环，通过呼吸而形成氧气与废气的交换。如果触电人伤害较严重，失去知觉，停止呼吸，但心脏微有跳动，就应采用口对口的人工呼吸法。具体做法是：,口诀：张口捏鼻手抬颌，深吸缓吹口对紧；,张口困难吹鼻孔，,5,秒一次坚持吹。,图,1.4-1,口对口（鼻）人工呼吸法,（,2,）人工胸外挤压心脏法。若触电人伤害得相当严重，心脏和呼吸都已停止，人完全失去知觉，则需同时采用口对口人工呼吸和人工胸外挤压两种方法。如果现场仅有一个人抢救，可交替使用这两种方法，先胸外挤压心脏,46,次，然后口对口呼吸,23,次，再挤压心脏，反复循环进行操作。,图,1.4-2,心脏挤压法,4,、电气消防,（,1,）发现电子装置、电气设备、电缆等冒烟起火，要尽快切断电源。,（,2,）使用砂土、二氧化碳或四氯化碳等不导电灭火介质，忌用泡沫和水进行灭火。,（,3,）灭火时不可将身体或灭火工具触及导线和电气设备。,本章小结：,我们的生活离不开电，电给人们带来方便的同时也带来危害，掌握用电安全常识，熟悉用电安全技术，学会用电安全设备是该章节的重点。,谢谢大家！,
