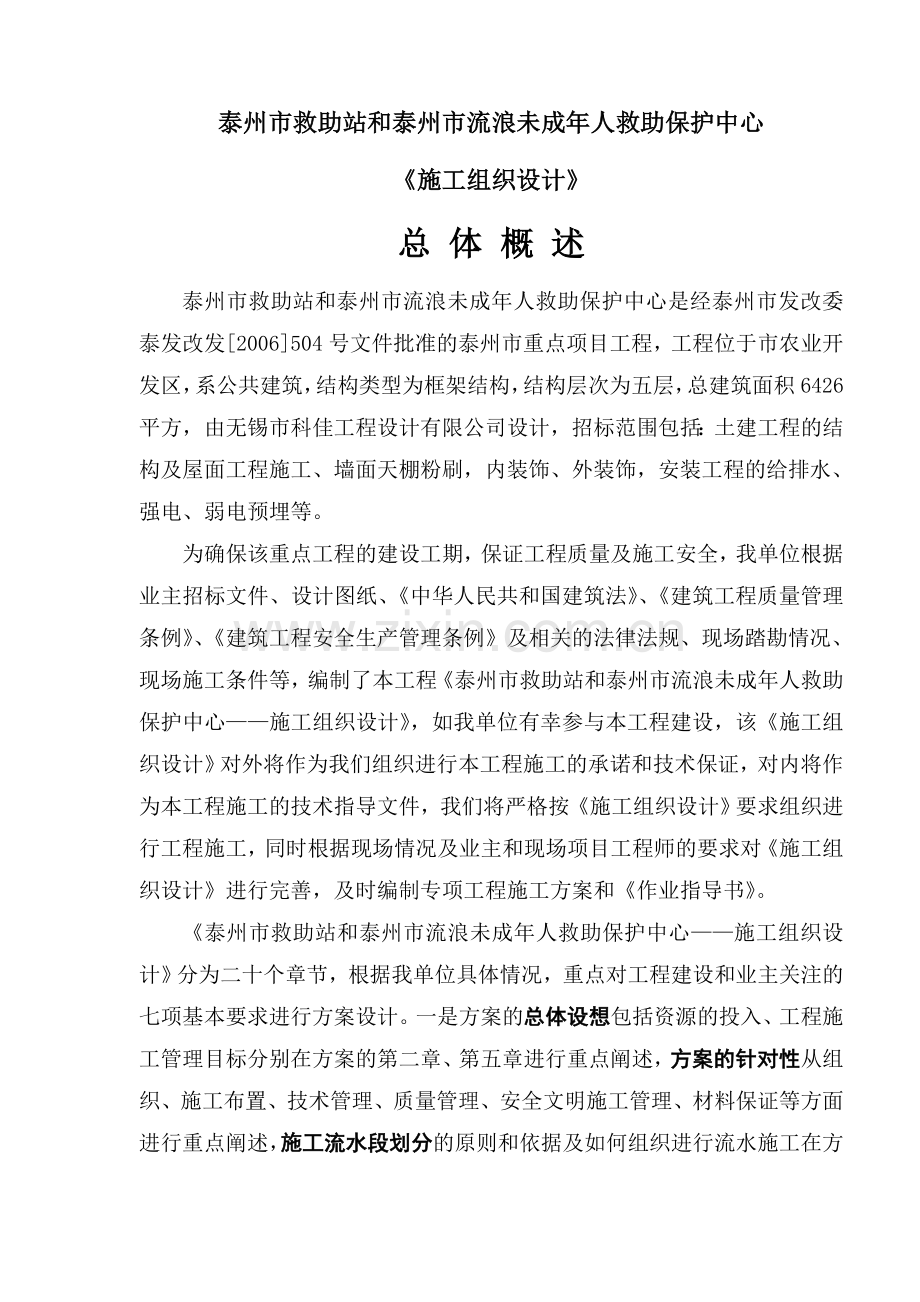

泰州市救助站和泰州市流浪未成年人救助保护中心
《施工组织设计》
总 体 概 述
泰州市救助站和泰州市流浪未成年人救助保护中心是经泰州市发改委泰发改发[2006]504号文件批准的泰州市重点项目工程，工程位于市农业开发区，系公共建筑，结构类型为框架结构，结构层次为五层，总建筑面积6426平方，由无锡市科佳工程设计有限公司设计，招标范围包括：土建工程的结构及屋面工程施工、墙面天棚粉刷，内装饰、外装饰，安装工程的给排水、强电、弱电预埋等。
为确保该重点工程的建设工期，保证工程质量及施工安全，我单位根据业主招标文件、设计图纸、《中华人民共和国建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》及相关的法律法规、现场踏勘情况、现场施工条件等，编制了本工程《泰州市救助站和泰州市流浪未成年人救助保护中心——施工组织设计》，如我单位有幸参与本工程建设，该《施工组织设计》对外将作为我们组织进行本工程施工的承诺和技术保证，对内将作为本工程施工的技术指导文件，我们将严格按《施工组织设计》要求组织进行工程施工，同时根据现场情况及业主和现场项目工程师的要求对《施工组织设计》进行完善，及时编制专项工程施工方案和《作业指导书》。

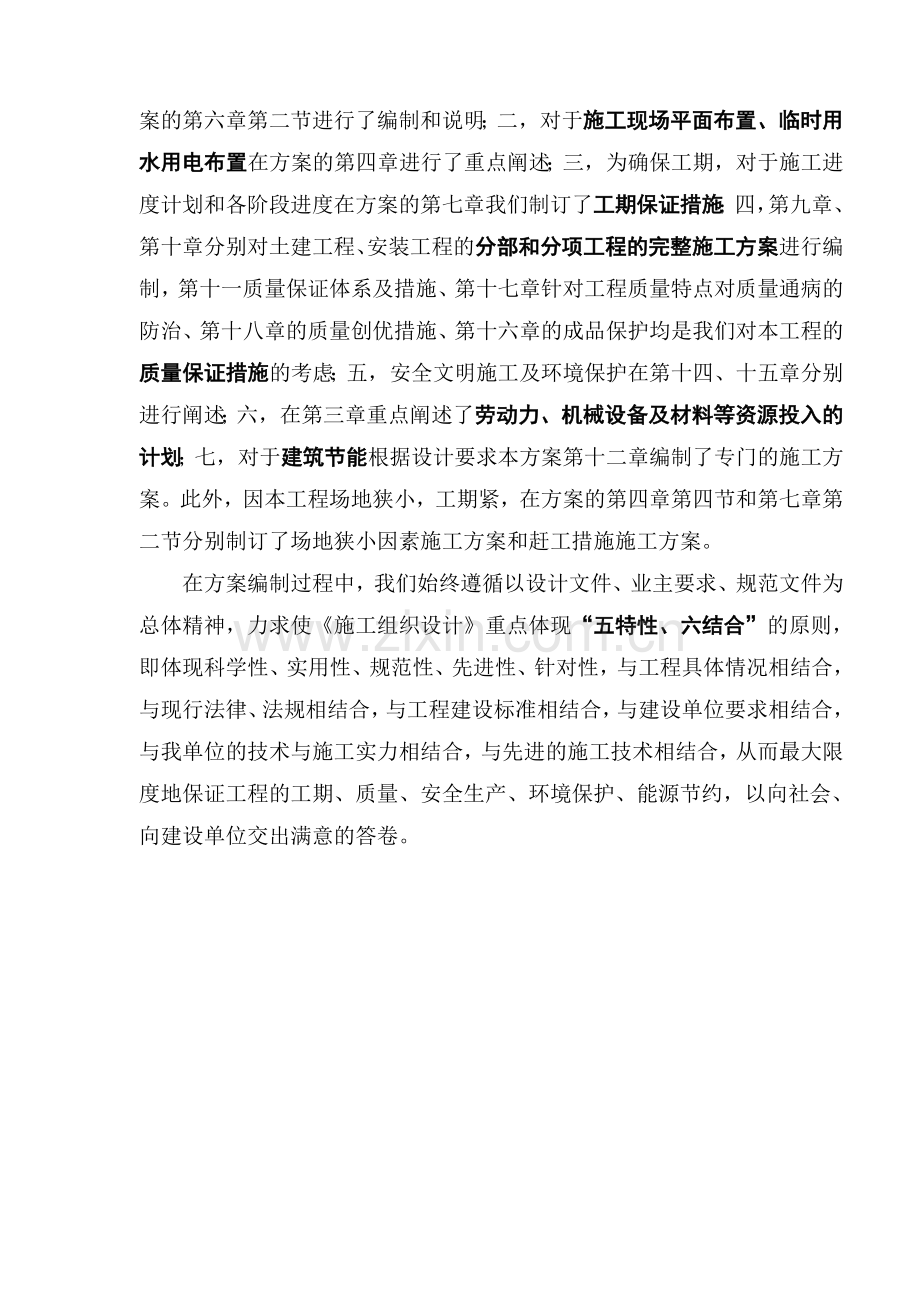

《泰州市救助站和泰州市流浪未成年人救助保护中心——施工组织设计》分为二十个章节，根据我单位具体情况，重点对工程建设和业主关注的七项基本要求进行方案设计。一是方案的总体设想包括资源的投入、工程施工管理目标分别在方案的第二章、第五章进行重点阐述，方案的针对性从组织、施工布置、技术管理、质量管理、安全文明施工管理、材料保证等方面进行重点阐述，施工流水段划分的原则和依据及如何组织进行流水施工在方案的第六章第二节进行了编制和说明；二，对于施工现场平面布置、临时用水用电布置在方案的第四章进行了重点阐述；三，为确保工期，对于施工进度计划和各阶段进度在方案的第七章我们制订了工期保证措施；四，第九章、第十章分别对土建工程、安装工程的分部和分项工程的完整施工方案进行编制，第十一质量保证体系及措施、第十七章针对工程质量特点对质量通病的防治、第十八章的质量创优措施、第十六章的成品保护均是我们对本工程的质量保证措施的考虑；五，安全文明施工及环境保护在第十四、十五章分别进行阐述；六，在第三章重点阐述了劳动力、机械设备及材料等资源投入的计划；七，对于建筑节能根据设计要求本方案第十二章编制了专门的施工方案。此外，因本工程场地狭小，工期紧，在方案的第四章第四节和第七章第二节分别制订了场地狭小因素施工方案和赶工措施施工方案。
在方案编制过程中，我们始终遵循以设计文件、业主要求、规范文件为总体精神，力求使《施工组织设计》重点体现“五特性、六结合”的原则，即体现科学性、实用性、规范性、先进性、针对性，与工程具体情况相结合，与现行法律、法规相结合，与工程建设标准相结合，与建设单位要求相结合，与我单位的技术与施工实力相结合，与先进的施工技术相结合，从而最大限度地保证工程的工期、质量、安全生产、环境保护、能源节约，以向社会、向建设单位交出满意的答卷。
目 录

第一章、工程概况 9
一、编制依据 9
二、 基本情况 12
三、工程概况 12
四、设计概述 12
五、工程特点 14
第二章、施工准备 15
一、工地环境准备 15
二、施工技术准备 16
第三章、劳动力、机械设备材料投入计划 17
一、计划投入本工程的劳动力计划 18
二、土建及装饰工程施工机械设备配置计划 19
三、设备安装工程施工机械设备配置计划 20
四、主要施工仪器、试验仪表的配置计划 21
五、投入本工程的主要周转材料用量 22
六、投入本工程的主要材料用量（乙供） 22
第四章、施工现场平面布置 24
第一节 施工现场平面布置 24
一、临时用房布置 24
二、大宗材料现场布置 25
三、施工临时用水用电管网的布置 25
四、大型垂直运输机械的布置 25
五、各种标牌、安全维护的布置 25
第二节 临时用水、用电施工方案 26
第三节 现场道路的布置 28
第五章、工程施工管理目标 29
一、工程质量目标 29
二、工期目标 29
三、安全生产及文明施工管理目标 29
四、工程成本控制目标 29
五、工程形象目标 30
六、环境保护目标 30
七、建筑节能目标 30
第六章、方案针对性及施工段划分 31
第一节 方案针对性 31
一、 组织措施 31
二、 施工布置原则和顺序 33
三、 工期方案考虑 34
四、 技术措施方案考虑 34
五、 质量措施考虑 34
六、 安全文明施工及环境保护措施考虑 35
七、 材料保证 35
八、 场地狭小因素施工及赶工措施 36
九、 建筑节能方案 36
第二节 施工流水段的划分 36
第七章、施工进度计划及各阶段进度保证措施 38
一、施工进度安排 38
二、赶工措施 39
三、保证进度措施 39
三、施工工艺流程 40
第八章、施工配合 42
一、内部协调、配合 42
二、总承包协调与管理 43
三、协调的方式 45
第九章、土建工程主要分项工程施工方案 46
第一节 测量工程 46
一、平面控制测量 46
二、高程控制测量 47
三、施工测量注意事项 48
第二节 钢筋工程 48
一、钢筋工程常规质量要求 49
二、钢筋加工要求 49
三、钢筋焊接施工 50
四、钢筋“直螺纹”机械连接施工 53
五、钢筋的绑扎与安装 57
六、柱、墙、梁板钢筋施工注意事项 59
第三节 模板工程 61
一、模板工程的一般要求 61
二、模板的配模设计及用量计算 61
三、模板的安装 62
四、模板的拆除 63
五、模板施工主要技术要点 63
第四节 混凝土工程 64
一、混凝土原材料的选用 64
二、混凝土施工配合比的设计与调整 65
三、混凝土的搅拌及运输 65
四、混凝土的浇筑 65
第五节 脚手架工程 69
一、扣件式钢管排架模板支撑体系施工方案 69
二、 外脚手架施工方案 70
第六节 砌筑及隔墙工程 75
一、粘土空心砖墙施工 75
二、轻质隔墙施工 77
第七节 屋面工程 79
第八节 门窗工程 84
第九节 卫生间地面防水工程 85
第十节 室内装饰工程 86
一、楼地面装饰工程 86
二、墙面装饰工程 87
三、顶棚面装饰工程 90
第十一节 外墙保温施工 90
第十章、安装工程施工方案 95
一、电气工程施工方案 95
二、弱电工程预埋预留施工方案 104
三、给排水施工方案和施工方法 107
四、设备安装施工方案 111
第十一章、质量保证体系及措施 112
一、质量方针和目标 112
二、质量管理方法 112
三、项目主要质量活动过程 114
四、项目质量保证网络。 114
五、工程施工全过程的质量保证措施 115
六、工程质量奖惩制度 116
七、维修服务 116
第十二章、建筑节能专项施工方案 119
一、粘土空心砖墙施工技术 119
二、屋面挤塑保温板 121
三、外墙保温砂浆施工。 121
四、中空玻璃窗施工 125
第十三章、冬雨季施工方案 126
一、冬季施工技术措施 126
二、雨季施工技术措施 127
第十四章、安全生产措施 129
一、安全管理的方针和目标 129
二、安全保证体系 129
三、安全管理措施 129
四、安全工作制度 130
五、安全防护措施 131
六、临时用电措施 132
七、消防管理措施 132
八、机械设备管理措施 133
第十五章、文明施工及环境保护措施 134
一、创建目标 134
二、组织管理 134
三、工作制度 136
四、环境保护措施 136
五、材料、机具的管理 137
第十六章 成品保护措施 138
一、产成品保护的目的和适用范围 138
二、职责 138
三、具体保护措施 138
第十七章、 针对本工程特点对质量通病的防治 142
一、涂膜防水工程的质量通病及防治 142
二、模板工程质量通病及防治 142
三、钢筋工程质量通病及防治 144
四、 混凝土工程的质量通病及防治 146
五、抹灰工程的质量通病及防治 148
六、 饰面工程的质量通病及防治 148
第十八章 工程创优措施 150
一、制定施工“规矩” 150
二、制定施工技术措施 151
第十九章 降低造价措施及新技术应用 157
一、降低成本措施 157
二、建筑新材料、新工艺、新技术的应用 157
第二十章 附图、附表 159
一、 施工现场总平面布置图 159
二、 工程逐日进度计划表 159
三、 工程进度计划网络图 159
四、 主要机械设备投入计划表 159
五、 劳动力投入计划表 159

第一章、工程概况
一、编制依据
本施工组织设计的编制依据为：
1、 救助站和救助保护中心施工招标文件；
2、 救助站和救助保护中心招标答疑文件；
3、 救助站和救助保护中心施工图，包括：
建筑专业施工图、结构专业施工图、电气专业施工图及给排水专业施工图。
4、 国家现行建筑工程施工与验收规范、规程、标准、88J系列通用图集等，见下表：
a、主要规范、规程：
序号
类别
规范、规程名称
编 号
1
国家
建筑结构荷载规范
GB50009-2002
2
国家
建筑抗震设计规范
GB50011-2001
3
国家
混凝土结构设计规范
GB50010-2002
4
国家
工程测量规范
GB50026—93
5
国家
地下工程防水技术规范
GB50108-2001
6
国家
建筑地基基础工程施工质量验收规范
GB50202-2002
7
国家
砌体工程施工质量验收规范
GB50203-2002
8
国家
混凝土结构工程施工质量验收规范
GB50204-2002
9
国家
锚杆喷射支护技术规范
GB50086-2001
10
国家
建筑装饰装修工程施工及验收规范
GB50210-2001
11
国家
屋面工程质量验收规范
GB50207-2002
12
国家
防水工程质量验收规范
GB50208-2002
13
行业
钢筋混凝土高层建筑结构设计与施工规程
JGJ3-91
14
行业
钢筋机械连接通用技术规程
JGJ107-96
序号
类别
规范、规程名称
编 号
15
国家
建筑地面工程施工质量验收规范
GB50209-2002
16
国家
人防工程施工及验收规范
GJ134－90
17
行业
高层建筑箱形与筏形基础技术规范
JGJ6-80
18
国家
建筑给水排水与采暖工程施工质量验收规范
GB50242-2002
19
国家
通风与空调工程施工质量验收规范
GB50243-2002
20
国家
建筑电气工程施工质量验收规范
GB50303-2002
21
国家
制冷设备安装工程施工及验收规范
GJ66-84
22
行业
城市供热管网工程施工及验收规范
CJJ28-89
23
行业
混凝土泵送施工技术规程
JGJ/T10-95
24
行业
钢筋焊接及验收规程
JGJ18-96
25
行业
钢筋焊接接头试验方法
JGJ/T27-2001
26
行业
建筑机械使用安全技术规程
JGJ33-2001
27
行业
施工现场临时用电安全技术规程
JGJ46-88
28
行业
建筑工程冬期施工规程
JGJ104-97
29
行业
建筑基坑支护技术规程
JGJ120-99
30
行业
建筑施工安全检查标准
JGJ59-99
31
协会
混凝土及预制混凝土构件质量控制规程
CECS40：92

b、主要图集：
序号
类别
图 集 名 称
编 号
1
国家
混凝土结构施工图平面整体表示方法制图规则和构造详图
03G101
2
国家
建筑物抗震构造详图
97G329
3
江苏
05系列图集
苏J01-2005

c、主要标准：
序号
类 别
标 准 名 称
编 号
1
国家
建筑工程施工质量统一验收标准
GB50300-2001
2
国家
建筑给排水及采暖工程质量检验评定标准
GB50242-2002
3
国家
建筑电气安装工程质量检验评定标准
GJ303-88
4
国家
通风与空调工程质量检验评定标准
GJ304-88
5
国家
电梯安装工程质量检验评定标准
GJ310-88
6
行业
建筑施工安全检查标准
JGJ95-99
7
地方
商品混凝土质量管理规程
DJ01-6－90

5、 国家建筑法、工程建设标准强制性条文、环境保护法的有关规定及江苏省有关工程施工与管理的法律、法规等，见下表：
序号
类 别
法 规 名 称
编 号
1
国家
建筑法
/
2
国家
环境保护法
/
3
国家
工程建设标准强制性条文
/
4
企业
建筑安全法规及文件汇编
/

6、 本公司贯标文件：《质量保证手册》、《质量体系程序文件》和《作业指导书》；
7、 其它有关的技术文件、科技书籍等。
二、 基本情况
工程名称：泰州市救助站和泰州市流浪未成年人救助保护中心。
工程性质：办公用房。
工程地点：市农业开发区（红旗农场）。
建设单位：泰州嘉诚置业发展有限公司。
设计单位：无锡市科佳工程设计有限公司。
工程内容：
a、建筑及结构工程，装饰工程；
b、电气专业：强电预埋，广播，有线电视，消防自动报警，避雷系统；
c、给排水，消防；
现场条件：通水、通电、通道路、对外联络方便，具备施工条件。
三、工程概况
救助站和救助保护中心工程，建筑面积为6246平方米，框架结构五层。 工程用途为妇女儿童救助保护及办公用房。
四、设计概述
A、建筑部分
a、 建筑面积及高度
本工程总建筑面积6246m2，建筑物总高度20.8m（建筑檐口高度）。本工程室内外高差0.9m，室内±0.00m相当于绝对标高3.5m(黄海高程)。
b、 功能布局
本工程分为2号、3号、4号楼，按结构层次分为办公区（主要在一、二层），服务救助区（三层），招待所（四层），五层为会议室。
c、 建筑等级、防火等级
本工程防火等级为二级丙类防火。
d、 墙体做法
基础：防潮层以下采用MU10烧结普通标准砖，M10水泥砂浆砌筑。
地面各层：外墙分别采用MU10多孔砖M5混合砂浆砌筑；内墙除楼梯间、卫生间为多孔砖墙外，其余轻质分隔墙板材料。
e、楼（地）面做法
f、 屋面做法
本工程屋面形式有两种：水泥彩色瓦屋面、倒置式刚性防水屋面。
倒置式刚性防水屋面做法：在屋面楼板上用20厚1：3水泥砂浆进行找平，聚氨酯涂料三度（2厚），35厚挤压聚苯乙烯泡沫塑料保温板，20厚1:2.5水泥砂浆找平，刷隔离层二度，作40厚C20细石砼（内配Фb150双向钢筋）。
g、 室内外装饰
外立面装饰做法：详见立面图所注，如无特殊说明，按以下做法施工，面砖墙面：刷界面处理剂一道，10厚1：3水泥砂浆打底扫毛，10厚1：2水泥砂浆粘接层，6-12厚面砖（在面砖粘面上随贴随刷一道混凝土界面处理剂，增强粘接），1：1水泥砂浆勾缝或专用勾缝剂勾缝。涂料墙面：刷界面处理剂一道，12厚1：3水泥砂浆打底，6厚1：2.5水泥砂浆粉面，水刷带出小麻面，喷（刷）外墙涂料。
h、门窗做法
本工程所有门窗均按苏J9601标准图的要求制作和安装，同时其选材和安装还应符合《建筑玻璃应用技术规程》（JGJ102-96），供应商应具备相应的资质并提供规定的质保文件。
B、结构部分
本工程采用现浇钢筋混凝土框架结构，基础为条形及独立柱承台基础。
a、抗震设防烈度、结构抗震等级和建筑场地类型
本工程7度抗震设防。框架抗震等级均为二级。本工程建筑场地类型为Ⅲ类，结构的合理使用年限为50年。
b、主要结构材料
混凝土：本工程采用商品砼，根据使用部位不同，结构的强度等级见下表
部位
结构
基础

一层
二至五层
柱

C30
C25
梁板
C25
C25
C25
其余结构为C25混凝土。
钢筋：有φ表示HPB235级钢筋、Φ（Ⅱ级）表示HRB335级钢筋。
电焊条：φ-E4X，φ-E5X。
c、钢筋的混凝土保护层厚度
钢筋的混凝土保护层厚度(单位：mm)见下表，且不得低于钢筋的直径本身。
结构构件
基础底板
柱
楼板
梁及过梁
剪力墙
保护层厚度
下皮35,上皮15
30
15
25
外墙外侧25
其它部位15
注：在主梁、次梁、楼板及柱相交处，混凝土保护层的优先等级分别为柱、主梁、次梁和楼板。
d、钢筋的最小锚固长度及采用绑扎搭接时的最小搭接长度
混凝土强度等级
搭接或锚固长度
C20
C25
C30
C35
搭接长度LlE
58d
48d
45d
38d
锚固长度LaE
48d
42d
36d
34d
五、工程特点
1、本工程地处泰州市农业开发区,交通便捷，建设的目的和意义重大。
2、本工程基础承台砼较大，属大体积混凝土，施工技术要求高。
3、本工程可推广应用的建筑新技术较多，如：新型混凝土技术—预拌混凝土、掺加适量粉煤灰替代水泥；粗直径钢筋连接技术—钢筋“电渣压力焊”、“闪光对焊”和“直螺纹”机械连接；新型脚手架技术—碗扣脚手架；新材料—轻质隔墙壁板、pp-r管；建筑节能技术-保温砂浆；新型防水技术-聚氨脂涂膜防水；企业的计算机应用和管理技术等。
3、本工程的结构施工将跨越冬、雨季，须采取专门措施，精心组织、精心施工。
4、工期要求紧，质量要求高。

第二章、施工准备
建筑施工是一个复杂的组织和实施过程。做好施工准备，提高施工的计划性、预见性和科学性，是保证工程质量、加快工程进度、降低工程成本、保障顺利施工的重要环节。
本工程的施工准备，主要有：工地环境准备、施工技术准备及各种资源准备（包括人员、机械、物资准备等）。

一、工地环境准备
①、 场地准备。施工场地须按设计标高进行平整；
②、 道路。施工现场须铺设临时性道路（包括主道和干道），同时备好必要的消防通道。本工程现场主道和干道及消防通道均铺设3m宽的混凝土路面。其余场地也将硬化。
③、 上下水。施工现场的上水管网和下水管网均需事先布置。上、下水管网将在方便施工和生活的前提下，尽量缩至最短。本工程给水总管从甲方指定的地点接出后，沿场地四周均匀布置；现场雨、污、废水均排入甲方指定的市政下水管网。
④、 电源。施工现场的照明用电和动力用电分开布设，并加装安全装置。正式施工前将编制完成《临时用水、用电施工组织设计》。
⑤、 通讯。施工现场需具备方便的通讯条件。通讯方式包括：市话、无线对讲机、移动电话等。
⑥、 自然环境条件。据临近工程的地质勘探资料分析，拟建场地内地基土的分布及其物理、力学性质，地下水埋藏条件及腐蚀性，不良地质现象等已基本清楚。
二、施工技术准备
①、 认真阅读和审查图纸，做好图纸会审和设计技术交底的准备工作。
②、 检查与本工程相关的图集、规范、规程、标准及工程施工的仪器、仪表等是否齐
全，做到事先准备；
③、 编制主要分项工程的施工方案和特殊作业过程的施工技术措施；
④、 根据预算书的指导和图纸指引，制定主要原材料、构配件、半成品的采购供应计
划，预先完成市场调研；
⑤、 对工程先期要用的材料（如钢筋、模板、混凝土、水泥、防水材料等）在施工前及施工期间完成样品采集、材料试验等工作；
⑥、 对工程施工中采用的新材料、新技术、新工艺和特种施工工艺进行有目的的事先
培训，做到持证上岗。

第三章、劳动力、机械设备材料投入计划
根据施工总体部署的安排和工程进度计划，分期分批组织劳动力、材料、机械设备进场。
一、计划投入本工程的劳动力计划
阶段
工种
基础工程
施工
地面以上
结构施工
二次结构
及装饰施工
钢筋工
30
40
10
木工
40
60
20
砼工
30
30
20
架子工
5
10
4
瓦（抹灰）工
25
20
60
水暖工
5
10
10
电工
5
10
15
电焊工
8
12
6
防水工
15

16
垂直运输
设备操作工
4
4
4
辅助工
40
40
20
计划投入本工程的劳动力，平均人数在100人左右，最高峰时将达150人。各施工阶段的劳动力配备情况见下表：

关于劳动力资源的配置原则：
劳动力资源实行专业化配置，按不同工种，不同施工部位划分作业班组，使得各专业班组从事性质相同或相近的工作，提高其操作熟练程度和劳动生产率，确保工程的施工质量和施工进度。
二、土建及装饰工程施工机械设备配置计划
设备名称
型号
单位
数量
计划进场时间
用途
塔吊
40T/M
台
1
2007-1
垂直运输
塔吊
30T/M
台
1
2007-1
垂直运输
混凝土汽车泵
/
台
1
机动调配
输送砼
混凝土搅拌机
J1-350
台
1
2007-1
搅拌混凝土
平板式振动器
2.2KW
台
2
2007-1
结构施工
插入式振捣器
Ф50.30
套
10
2007-1
结构施工
砂浆机
0.5m3
台
2
2007-2
二次结构使用
蛙式打夯机
HW01
台
10
2007-1
回填土用
电弧焊机
DN75KVA
DN100KVA
台
4
2007-1
钢筋焊接
直螺纹滚轧机
GGZ-40
台
2
2007-1
钢筋机械连接
木工圆锯
MJ225
台
2
2007-1
木料加工
木工刨床
MB403
台
1
2007-1
木料加工
钢筋切断机
GJ40
台
2
2007-1
钢筋加工
钢筋弯曲机
GJ40
台
2
2007-1
钢筋加工
钢筋调直机
/
台
1
2007-1
钢筋加工
潜水泵
1.5KW
台
2
2007-1
降水备用
加压泵
/
台
1
2007-4
楼层水加压
小型切割机
/
台
6
2007-1
备用
移动电箱
/
个
15
2007-1
接电用
配电柜

台
1
2007-1

三、设备安装工程施工机械设备配置计划
序号
机具名称
规格
单位
数量
计划进场
时间
1
电动套丝机
/
台
2
2007-5
2
电动液压煨弯机
φ15-φ70
台
2
2007-5
3
液压开孔机
φ50
台
1
2007-5
4
手电钻
φ6-φ12
台
10
2007-5
5
绝缘摇表
/
台
2
2007-5
6
万用表
/
台
2
2007-5
7
小型电焊机
/
台
6
2007-1
8
电缆压接钳
/
台
2
2007-5
9
移动电箱
/
台
16
2007-5
10
手动套丝机
/
台
2
2007-5
11
手动弯管器
/
台
2
2007-5
12
压力钳及案子
/
台
1
2007-5
13
砂轮切割机
/
台
4
2007-1
序号
机具名称
规格
单位
数量
计划进场
时间
14
气焊设备
/
套
2
2007-5
15
电动打压泵
/
台
1
2007-5
16
手动打压泵
/
台
1
2007-5
17
管道疏通机
/
台
1
2007-5
18
污水泵
/
台
2
2007-5

四、主要施工仪器、试验仪表的配置计划

序号
仪器名称
单位
数量
备 注
1
JTD2激光经纬仪
台
2
用于垂直控制及投测轴线，仪器测角读数可精确到1秒。
2
DZS-3自动安平水准仪
台
2
标高的测量与传递
3
无线对讲机
套
6
分别用于塔吊指挥工通讯联络，混凝土浇筑作业前后台联络。
4
50m钢尺
把
2
用于轴线量测
5
试模
组
16
10组砼试模，4组砂浆试模，抗渗试模2组。
▲上述主要施工仪器、试验仪表的进场时间为2007年元月份。

五、投入本工程的主要周转材料用量

序号
名称
规格
单位
数量
备 注
1
胶合板
12-18厚
M2
10600
梁板及墙模板
2
木材
60×100
100*100
m3
200
梁板模板下主、次龙骨用
3
安全网
标准
m2
2000
安全防护
4
竹笆片
1200*900
张
1500
脚手架上跳板
5
钢管脚手架
Φ48*3.5
T
166
模板支撑
6
钢管扣件
十字、万向
一字形
只
120000
模板、脚手架

▲上述主要周转材料的进场时间为2007年1-3月份。
六、投入本工程的主要材料用量（乙供）
序号
名称
规格
单位
数量
备 注
1
钢材
统
T

根据施工进度要求，组织进货。大宗材料分批进货，钢材按结构层每两层进货一次， 砖、砂分别是每5万和200吨进货一次，商品砼每次浇筑前计算出准确的工作量提前报供应商，电气材料一次进货到位，所有材料按材料检验复试要求，由供应商提供产品合格证，进行现场取样复试。
2
水泥
32.5
T

序号
名称
规格
单位

3
商品砼
C20
M3

商品砼
C25
M3

4
粘土空心砖
KP
百块

5
普通标准砖

块

7
中砂

T

8
碎石

T

9
配电柜

台

10
配电箱

只

11
PVC排水管

M

第四章、施工现场平面布置
第一节 施工现场平面布置
我公司将本着节约用地的原则，以满足施工需要的最低限度为前提搭建临设。在可能的情况下，现场所有设施都将布置在甲方划定的范围内。
一、临时用房布置
1、现场道路的布置
场内所有地面全部硬化（主路为3m宽的C20混凝土路面，其余为C10混凝土地面），将现场办公室、职工宿舍区、食堂、餐厅、钢筋加工车间、木制品加工车间、水电料场、钢筋堆场、大模板堆场、各工种工具房和库房等贯穿起来，既可满足场内运输要求，又可满足消防紧急疏散要求。
2、各工种工具房和各库房的布置
将水、电、木、瓦工的工具房布置在现场东北角，紧邻围墙；将现场库房布置在木制品加工车间南侧；将水泥库房布置在木制品加工车间与现场库房之间，方便材料的装卸和搬运。
3、现场办公区、生产车间和临时性生活设施的布置
将现场办公室（一层彩钢结构）布置在工地东南侧；钢筋加工车间、木制品加工车间布置在③号楼处，均在其回转半径范围内，方便材料吊装。职工生活区紧邻现场办公室布置。工地厕所、食堂、餐厅等均紧靠职工生活区布置。
4、砂石堆场、搅拌机械的布置
砂石堆场、搅拌机械布置在原有木制品加工车间内。拌好的砂浆、混凝土用小推车运至室外双笼人货电梯，再运至使用地点。
5、临时水电管网的布置
临时水电管网以充分满足施工需要为前提，尽量利用已有线路。设置临时水电管网时，尽量取用最短线路。临时水电管网从甲方指定的地点接出后，沿场地四周布置在各生产车间、现场办公区和职工生活区（见《施工现场平面布置图》）。
因本工程建筑高度较高，结构施工阶段的楼层用水量较大（主要为混凝土养护及楼层消防用水），拟在QT40塔吊处设置容积不小于8m3的储水池，利用加压水泵将水输送至各使用楼层。
二、大宗材料现场布置
砂石堆场、砖堆场等现场临时周转材料布置工地南侧，均在塔吊的半径范围内，以方便垂直运输。
三、施工临时用水用电管网的布置
临时水电管网以充分满足施工需要为前提，设置临时水电管网时，尽量取用最短线路。临时水电管网从甲方指定的地点接出后，沿场地四周布置在各生产车间、现场办公区和职工生活区（见《施工现场平面布置图》）。
因本工程建筑高度较高，结构施工阶段的楼层用水量较大（主要为混凝土养护及楼层消防用水），拟在砼搅拌站处设置容积不小于15m3的储水池，利用加压水泵将水输送至各使用楼层。
四、大型垂直运输机械的布置
本工程结构施工期间选用一台QT40塔吊布置在楼西侧、一台QT30塔吊布置在楼南侧，基坑清槽挖土时，塔吊范围的土方一同挖出，塔吊基础直接落在地基持力层上。二次结构及装饰施工阶段选用一部吊栏，以满足垂直运输要求。
五、各种标牌、安全维护的布置
a、 本工程工地设两个入口。在北侧入口处将悬挂醒目标识牌，内容包括：安全提示、宣传标语、企业徽标等。
b、 现场所有井、坑、洞、孔等均加围拦或封堵，并作醒目标识。
c、 所有外墙施工脚手架的外侧均满挂密目安全网围挡。
d、 现场钢管脚手架、施工井架等均设置可靠接地。
e、 塔吊下搭设钢管脚手架、胶合板安全通道。
第二节 临时用水、用电施工方案
根据现场临时水源、临时电源的接驳位置，按照施工现场总平面布置及相关规范、标准的要求，与业主协商后制订专项实施方案--《临时用水施工方案》和《临时用电施工方案》，其内容将包括：
1、 临时用水：包括施工现场消火栓的给水系统、生产用水系统、生活用水系统、现场排水系统等内容；
2、 临时用电：包括现场照明用电、机械设备动力用电及总、分电箱、漏电保护装置等的设计和布置等。
（一）、临时用水设计
①、生产用水：
考虑最高峰用水量为：
砌体砌筑：90m3/d（定额用水量200L/m3）
墙面粉刷：800m2/d（定额用水量30L/m2）
按每天8小时计算,则:
q1＝［1.1×(90×200+800×30) ÷(8×60×60)］
×1.5＝6.53L/s(升/秒)
②、机械用水：已进入生产用水，q2可忽略不计；
③、现场生活用水：
q3=｛［300（工人）+15（管理）］×40×1.4｝÷1.5÷8÷3600=0.72 L/s(升/秒)
④、生活区生活用水：
q5=【300×100×2.25】÷24÷3600=1.44 L/s(升/秒)
⑤、消防用水：取q5=10 L/s(升/秒)
⑥、施工现场总用水量：
因q1+ q2+ q3+ q4=8.69 L/s＜q5=10 L/s，且场地面积小于5ha，故：
Q= q5×K=8.69×1.1=9.559 L/s
⑦、供水干管管径计算：
a、生活及施工用水管径选择（流速ν=1.5 m/s）：
D=√ [4Q/(π×ν×1000)]
= √[4×9.559/(π×1.5×1000)]
=0.09m，取D=100mm。
b、消防用水管径选择（流速ν=2.5 m/s）：
D=√ [4Q/(π×ν×1000)]
= √[4×10/(π×2.5×1000)]
=0.071 m，取D=100mm。
由此，现场供水总管直径取100mm即足够。
（二）、临时用电设计
1、现场全部动力用电设备额定用电量总和：
机具名称
数量
额定功率
（KW）
机具名称
数量
额定功率
（KW）
蛙式打夯机
10
2.2
平板式振动器
2
2.2
塔 吊
1
40
钢筋切断机
2
7.0
250L砼搅拌机
1
7.0
钢筋弯曲机
2
3.0
200L砂浆搅拌机
2
3.0
钢筋调直机
1
9.0
电弧焊机
4
10.0
小型切割机
6
1.5
机具名称
数量
额定功率
（KW）
机具名称
数量
额定功率
（KW）
木工圆盘锯机
1
4.5
加压水泵
1
3.0
木工机床
1
10
其它电动机具
/
60
插入式振动器
10
1.5

2、室内照明设备额定用电量总和：约30KW。
3、室外照明设备额定用电量总和：约20KW。
4、总用电量计算：
P计=1.1(K1∑PC+K2∑Pa+ K3∑Pb)=1.1×(0.6×350.9+0.8×30+1.0×20)=278KW
P变=1.05 P计/cosψ=1.05×278/0.75=300KVA
由此，选用一台定额容量为30KVA的变压器即可。
（三）、现场排水布置
施工现场总的排水方向西，通过地面找坡，将地表水和雨水集中汇至临时集水井（新砌），通过埋设DN250水管，将其导入已有市政下水管网。
施工现场临时用水、用电平面布置详见第十九章附图二《施工现场临时用水用电平面布置图》。
第三节 现场道路的布置
场内所有地面全部硬化（主路为4.5m宽的C20混凝土路面，其余为C10混凝土地面），将现场办公室、食堂、钢筋加工车间、木制品加工车间、水电料场、钢筋堆场、大模板堆场、各工种工具房和库房等贯穿起来，既可满足场内运输要求，又可满足消防紧急疏散要求。施工现场平面布置详见第二十章附图一《施工现场平面布置图》
第五章、工程施工管理目标 一、工程质量目标
我公司完全接受招标文件提出的各项质量和技术要求，将严格按照国家质量标准和泰州市建设局、泰州市建设工程监督站有关的质量规定进行施工。本工程将实行创优目标管理，确保施工质量达到国家验评标准。
工程质量目标：主体结构创泰州市“优质结构工程”，整体质量争创“梅兰杯”。
二、工期目标
一旦我公司中标，我们将全力以赴，做好施工前的各项准备工作（包括各项施工方案的编制和审定）。我们将发挥本公司的管理优势，组织足够的人力、物力、财力，强调施工计划的管理和实施，确保本工程优质、高速、安全无事故地完成。
三、安全生产及文明施工管理目标
我公司在本工程施工中将严格按照泰州市安监部门有关“建筑工程施工现场标准化的管理规定”组织施工。
①、安全管理目标：杜绝重大伤亡损害事故，事故率控制在千分之五范围内；
②、文明施工管理目标： 确保市文明工地，争创省“文明工地”。
四、工程成本控制目标
精心管理，科学施工；合理让利，节约开支；积极推广应用建筑新材料、新技术、新工艺，努力降低工程造价。
五、工
