第三章-机械式变速器设计.ppt

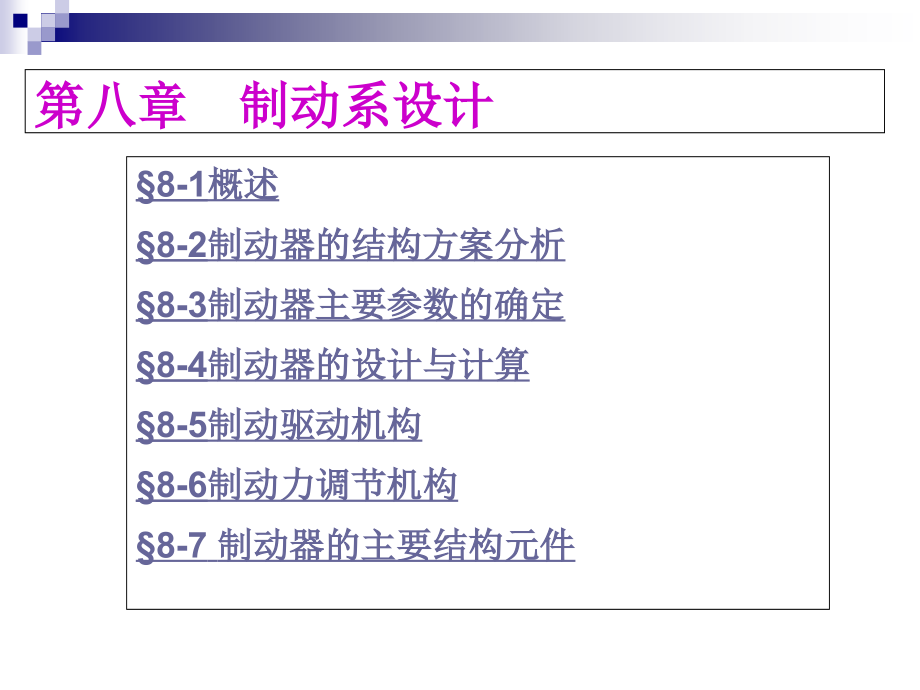

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第八章 制动系设计,第八章 制动系设计,8-1概述,8-2制动器的结构方案分析,8-3制动器主要参数的确定,8-4制动器的设计与计算,8-5制动驱动机构,8-6制动力调节机构,8-7,制动器的主要结构元件,8-1,概述,功用,:,使汽车以适当的减速度降速行驶直至停车,;,在下坡行驶时使汽车保持适当的稳定车速,;,使汽车可靠地停在原地或坡道上。,行车制动装置,驻车制动装置,应急制动装置,辅助制动装置,汽车制动系统图组,制动系应满足如下要求：,1,）足够的制动能力。行车制动,:JB3939-85,。,驻车制动：,JB4019-85,。,2,）工作可靠。采用双管路制动系统。其中一套管路失效时另一条管路,的制动能力不低于未失效时的,30%,。,3,）不应当丧失操纵性和方向稳定性。,JB3939-85,。,4,）防止水和污泥进入制动器工作表面。,5,）热稳定性良好。,JB3935-85,和,JB4200-85,。,6,）操纵轻便，并具有良好的随动性。,7,）噪声尽可能小。,8,）作用滞后性应尽可能短。气制动,0.6s,，列车,0.8s,9,）摩擦衬片（块）应有足够的使用寿命。,10,）调整间隙工作容易。,11,）报警装置,制动器效能:,制动器在单位输入压力或力的作用下所输出的力或力矩。,制动器效能因数:,在制动鼓或制动盘的作用半径,R,上所得到摩擦力（,M,/,R,）与输入力,F,0,之比。,制动器效能的稳定性:,效能因数,K,对摩擦因数,f,的敏感性（,dK,/,df,）。,1.领从蹄式,每块蹄片都有自己的固定支点，而且两固定支点位于两蹄的同一端。,凸轮或楔块式,张开装置,:,活塞轮缸（液压驱动）,平衡凸块式,楔块式,平衡式,非平衡式,制动器的效能和效能稳定性，在各式制动器中居中游,;,两蹄衬片磨损不均匀，寿命不同,。,3.,双向双领蹄式,两蹄片浮动，始终为领蹄。,制动效能相当高，而且不变，磨损均匀，寿命相同。,应用比较广泛。,4.,双从蹄式,两块蹄片各有自己的固定支点，而且两固定支点位于两蹄的不同端。,制动器效能稳定性最好，但制动器效能最低。,很少应用。,5.,单向增力式,两蹄片只有一个固定支点，两蹄下端经推杆相互连接成一体。,制动器效能很高，制动器效能稳定性相当差。,用于少数轻、中型货车前制动器。,6.,双向增力式,两蹄片端部各有一个制动时不同时使用的共用支点，支点下方有张开装置，两蹄片下方经推杆连接成一体。,制动器效能很高，制动器效能稳定性比较差,。,不适合于双回路制动系统。,二、盘式制动器,钳盘式,(,点盘式制动器,),全盘式,(,离合器式制动器,),固定钳式,滑动钳式,摆动钳式,浮动钳式,盘式制动器优点：,热稳定性好。,a),一般无自行增力作用，衬块摩擦表面压力分布较鼓式中的衬片更,为均匀。,b),制动盘的轴向膨胀极小，径向膨胀根本与性能无关，故无机械衰,退问题。因此，前轮采用盘式制动器，汽车制动时不易跑偏。,水稳定性好。,a),制动块对盘的单位压力高，易于将水挤出，因而浸水后效能降低,不多；,b),又由于离心力作用及衬块对盘的擦拭作用，出水后只需经一、二,次制动即能恢复正常。,制动力矩与汽车运动方向无关。,易于构成双回路制动系,使系统有较高的可靠性和安全性。,尺寸小、质量小、散热良好。,衬块磨损均匀。,更换衬块容易。,衬块与制动盘之间的间隙小(0.050.15mm)，缩短了制动协调时间。,易于实现间隙自动调整。,盘式制动器的缺点：,1）难以完全防止尘污和锈蚀（封闭的多片全盘式制动器除外）。,2）兼作驻车制动器时，所需附加的手驱动机构比较复杂。,3）在制动驱动机构中必须装用助力器。,4）因为衬块工作面积小，所以磨损快，使用寿命低，需用高材质的衬块。,应用：,盘式制动器在轿车前轮上得到广泛的应用。,轿车：,D,/,D,r=0.640.74,货车：,D,/,D,r=0.700.83,按,ZBT24 005-89,制动鼓工作直径及制动蹄片宽度尺寸系列,选取,2.,摩擦衬片宽度,b,和包角,摩擦衬片宽度尺寸,b,的选取对摩擦衬片的使用寿命有影响。,衬片宽度尺寸取窄些，则磨损速度快，衬片寿命短；,若衬片宽度尺寸取宽些，则质量大，不易加工，并且增加了成本。,制动衬片宽度尺寸系列,ZB T24 005-89,。,制动鼓半径,R,确定后，衬片的摩擦面积为,A,p,=R,b,。制动器各蹄衬片总的摩擦面积,Ap,越大，制动时所受单位面积的正压力和能量负荷越小，从而磨损 特性越好。,根据国外统计资料分析，单个车轮鼓式制动器的衬片面积随汽车总质量增大而增大，见表,摩擦衬片包角,试验表明，摩擦衬片包角,90,100,时，磨损最小，制动鼓温度最低，且制动效能最高。,角减小虽然有利于散热，但单位压力过高将加速磨损。实际上包角两端处单位压力最小，因此过分延伸衬片的两端以加大包角，对减小单位压力的作用不大，而且将使制动不平顺，容易使制动器发生自锁。,包角一般不宜大于120,。,3摩擦衬片起始角,0,一般将衬片布置在制动蹄的中央。,即,有时为了适应单位压力的分布情况，将村片相对于,最大压力点对称布置,，以改善磨损均匀性和制动效能。,4制动器中心到张开力F,0,作用线的距离e,在保证轮缸或制动凸轮能够布置于制动鼓内的条件下，应使距离e尽可能大，以提高制动效能。,初步设计时取：e=0.8R左右。,5制动蹄支承点位置坐标a和c,应在保证两蹄支承端毛面不致互相于涉的条件下，使a尽可能大而c尽可能小，,初步设计时取：a=0.8R左右。,二、盘式制动器主要参数的确定,1制动盘直径D,制动盘直径D应尽可能取大些，这时制动盘的有效半径得到增加，可以降低制动钳的夹紧力，减少衬块的单位压力和工作温度。,受轮辋直径的限制，,制动盘的直径选择为轮辋直径的 7079。,总质量大于2t的汽车应取上限。,3摩擦衬块外半径R,2,与内半径R,1,推荐,R,2,/R,1,1.5。,若此比值偏大，工作时衬块的外缘与内侧圆周速度相差较多，磨损不均匀，接触面积减少，最终导致制动力矩变化大。,4制动衬块面积A,对于盘式制动器衬块工作面积A，推荐根据制动村块单位面积占有的汽车质量在1.63.5kgcm,2,范围内选用。即 G/A=1.63.5kgcm,2,8-4制动器的设计与计算,一、鼓式制动器的设计计算,对于紧蹄的径向变形,1,和压力,p,1,为：,两个自由度的,紧蹄摩擦衬片,的径向变形规律,:,1.,压力沿衬片长度方向的分布规律,假设：,制动鼓、蹄片和支承没有变形，衬片有径向变形。压力正比于变形。,一个自由度,两个自由度,制动蹄,是,1,的函数,建立坐标系,一个自由度的紧蹄摩擦衬片的径向变形规律,表面的径向变形和压力为,:,结论：,新蹄片压力沿摩擦衬片长度的分布符合正弦曲线规律,在等腰三角形,A,1,OB,1,是,的函数,d,蹄的转角,2.,计算蹄片上的制动力矩,蹄压紧到制动鼓上的力与产生制动力矩之间的关系,在摩擦衬片表面取一横向微元面积,法向力,制动力矩,上式为制动力矩与压力之间的关系。,实际计算时还必须建立制动力矩与张开力,F,0,的关系。,紧蹄产生的制动力矩,M,t1,F,1,为紧蹄的法向合力,R,1,摩擦力,fF,1,的作用半径,1,x,1,轴和力,F,1,的作用线之间的夹角,F,支承反力在,x,1,轴上的投影,解联立方程式得到,所以,如果顺着制动鼓旋转的蹄片和逆着制动鼓旋转的蹄片的a,和a,角度不同。很显然两块蹄片的,和,R,1,值也不同。,制动器有两块蹄片，鼓上的制动力矩等于它们的摩擦力矩之和，即,液力驱动时，,F,01,=F,02,=F,0,。所需的张开力为,用凸轮张开机构的张开力，由作用在蹄上的力矩平衡条件得到的方程式求出,领蹄表面的最大压力,不自锁条件,计算鼓式制动器，必须检查蹄有无自锁的可能。,自锁条件,:,当式中的分母等于零时，蹄自锁，即,二、盘式制动器的设计计算,单侧制动块加于制动盘的制动力矩,假定,衬块的摩擦表面全部与制动盘接触，且各处单位压力分布均匀，则制动器的制动力矩为,平均半径,有效半径,若m过小，即扇形的径向宽度过大，衬块摩擦面上各不同半径处的滑磨速度相差太远，磨损将不均匀。m,值一般不应小于,0.65,。,单侧衬块加于制动盘的总摩擦力,有效半径,Re,即是扇形表面的面积中心至制动盘中心的距离。,制动盘工作面的加工精度要求：,平面度允差为 0.012mm,表面粗糙度为,R,a0.71.3,m,两摩擦表面的平行度不应大于0.05mm,制动盘的端面园跳动不应大于0.03mm,通常制动盘采用摩擦性能良好的珠光体灰铸铁制造。为保证有足够的强度和耐磨性能，其牌号不应低于HT250。,制动器设计参考机械传动装置设计手册,第27章 制动器 卞学良编,三、衬片磨损特性的计算,摩擦衬片（衬块）的磨损受温度、摩擦力、滑磨速度、制动鼓（制动盘）的材质及加工情况，以及衬片（衬块）本身材质等许多因素的影响，试验表明，影响磨损的最重要的因素还是摩擦表面的温度和摩擦力。,制动器能量负荷：,在汽车制动过程中，制动器所承担的汽车动能转换成制动器热能的量。,比能量耗散率：,每单位村片（衬块）摩擦面积的每单位时间耗散的能量。,通常所用的计量单位为,w,mm,2,。比能量耗散率有时也称为单位功负荷，或简称能量负荷。,双轴汽车的单个前轮及后轮制动器的比能量耗散率,汽车回转质量换算系数；,计算时取减速度,j,=0.6g。,鼓式制动器,比能量耗散率：,e=1.8W/mm,2,制动初速度,1,：轿车,1,=100km/h,总质量3.5t以下,1,=80km/h,总质量3.5t以上,1,=65km/h,轿车的,盘式制动器,在同上的,1,和,j,的条件下，比能量耗散率,e=,6.0W/mm,2,。,在紧急制动到停车的情况下，,v,2,0,，,=1,，有,货车,比摩擦力,f,0,:,每单位衬片（衬块）摩擦面积的制动器摩擦力。,比摩擦力越大，则磨损将越严重。,单个车轮制动器的比摩擦力,M,单个制动器的制动力矩；,R,制动鼓半径（衬块平均半径,R,m,或有效半径,R,E,）；,A,单个制动器的衬片（衬块）摩擦面积。,在,j,=0.6g,时,鼓式制动器的比摩擦力,f,0,不大于,0.48N/mm,2,。,平均单位压力,p,m,=,f,0,/,f,=1.371.60N/mm,2,（设摩擦因数,f,=0.30.35,）。,四、前、后轮制动器制动力矩的确定,首先选定同步附着系数,0,，计算前、后轮制动力矩的比值,根据汽车满载在柏油、混凝土路面上紧急制动到前轮抱死拖滑，计算出前轮制动器的量大制动力矩,M,1max,；,再根据前面已确定的前、后轮制动力矩的比值计算出后轮制动器的最大制动力矩,M,2max,。,同步附着系数,0,轿车,0,=0.55,0.88,货车,0,=0.45,0.70,五、应急制动和驻车制动所需的制动力矩,1.,应急制动,应急制动时，后轮一般都将抱死滑移,后桥制动力矩,后桥制动力,若用后轮制动器作为应急制动器，则单个后轮制动器的应急制动力矩为,M,2,/2,。,若用中央制动器进行应急制动，则其制动力矩为,M,2,/i,。，,i,。为主传动比。,2.,驻车制动,上坡停驻时后桥附着力,下坡停驻时后桥附着力,汽车可能停驻的极限上坡路倾角,汽车可能停驻的极限下坡路倾角,汽车在坡路上的驻车制动时的附着力等于下滑力,8-5制动驱动机构,一、制动驱动机构的形式,简单制动,动力制动,伺服制动,制动力源,机械式：,液压式：,机械效率低，传动比小，润滑点多,结构简单，成本低，工作可靠（故障少），,应用于中、小型汽车的驻车制动装置中,作用滞后时间较短（,0.10.3s,）；工作压力高（可,1020MPa,），结构简单，质量小；机械效率较高,气压制动：,全液压动力制动,闭式（常压式）,开式（常流式）,操纵轻便、工作可靠、不易出故障、维修保养方便,结构复杂、笨重、成本高；作用滞后时间较长（,0.30.9s,）；簧下质量大；噪声大。,真空伺服制动,空气伺服制动,液压伺服制动,0.050.07MPa,0.60.7MPa,二、分路系统,全车的所有行车制动器的液压或气压管路分为两个或多的互相独立的回路，其中一个回路失效后，仍可利用其它完好的回路起制动作用。,a),一轴对一轴（,）型，,b),交叉（,X,）型，,c),一轴半对半轴（,HI),型，,d),半轴一轮对半轴一轮,(LL),型，,e),双半轴对双半轴,(HH),型,三、液压制动驱动机构的设计计算,1.,制动,轮缸,直径,d,的确定,2.,制动,主缸,直径,d,0,的确定,第,i,个轮缸的工作容积,所有轮缸的总工作容积,初步设计时,制动主缸应有的工作容积,3.,制动踏板力,F,p,i,p,踏板机构传动比；,踏板机构及液压主缸的机械效率，,=,0.82,0.86,要求：最大踏板力：轿车,500N,货车,700N,设计时一般取,200,350N,主缸,活塞行程,S,0,和活塞直径,d,0,一般,主缸的直径,d,0,应符合,ZB/TT24008 90,中规定的尺寸系列,4.,制动踏板工作行程,01,主缸中推杆与活塞间的间隙，取,01,=1.5,2.0mm,02,主缸活塞空行程。,踏板行程,（计入衬片或衬块的允许磨损量）,对轿车最大应不大于,100150mm,对货车不大于,180mm,8-6制动力调节机构,一、限压阀,限压阀适用于轴距短且质心高，从而制动时轴荷转移较多的轻型汽车，特别是轻型和微型轿车。,二、制动防抱死机构（,ABS,）,基本功能,:,感知制动轮每一瞬时的运动状态，相应地调节制动器制动力矩的大小，避免出现车轮的抱死现象。,它可使汽车在制动时维持方向稳定性和缩短制动距离，有效地提高行车安全性。,滑动率,S,ABS,系统控制方法目前主要有逻辑门限值控制方法和现代控制方法两种，目的是在各种工况下制动时都可获得最佳的滑动率,S,，由此可获得最短的制动距离。,8-7,制动器的主要结构元件,一、制动鼓,二、制动蹄,制动鼓应当有足够的强度、刚度和热容量，与摩擦衬片材料相配合，又应当有较高的摩擦因数。,轿车和轻型货车的制动蹄广泛采用,T,形钢辗压或用钢板焊接制成；重型货车的制动蹄则多用铸铁或铸钢铸成，断面有工字形、山字形和,字形几种。制动蹄腹板和翼缘的厚度，轿车为,35mm,，货车约为,58mm,。,制动蹄和摩擦片可以铆接，也可以粘接。,铸造式：,组合式：质量小，工作面耐磨，并有较高的摩擦因数,多选用灰铸造铁，,具有机械加工容易、耐磨热容量大等优点,轿车壁厚取为,712mm,，货车取为,1318mm,。,三、摩擦衬片（衬块）,1,）具有一定的稳定的摩擦因数。,2,）具有良好的耐磨性。,3,）要有尽可能小的压缩率和膨胀率。,4,）制动时不易产生噪声，对环境无污染。,5,）应采用对人体无害的摩擦材料。,6,）有较高的耐挤压强度和冲击强度，以及足够的抗剪切能力。,7,）摩擦衬块的热传导率应控制在一定范围。,石棉摩阻材料：,半金属摩阻材料：,金属摩阻材料：,制造容易、成本低、不易刮伤对偶；,耐热性能差，随着温度升高而摩擦因数降低、磨耗增高和对环境污染,较高的耐热性和耐磨性，没有石棉粉尘公害,由增强材料（石棉及其它纤维）、粘结剂、摩擦性能调节剂组成,由金属纤维、粘结剂和摩擦性能调节剂组成,粉末冶金无机质,耐热性好、摩擦性能稳定,制造工艺复杂、成本高、容易产生噪声和刮伤对偶,利用制动钳中的橡胶密封圈的极限弹性变形量，来保持制动时为消除设定隙所需的活塞设定行程,。,四、制动鼓（盘）与衬片（块）之间的间隙自动调整装置,间隙过大,产生制动作用的时间增长；,同步制动性能变坏；,增加了压缩空气或制动液的消耗量，并使制动踏板或手柄行程增大,盘式制动器,鼓制动器,阶跃式自调装置,(,适用于双向增力式制动器,),next,next,back,
