8.禁令标志
8.1 禁令标志的颜色，除个别标志外，为白底，红圈，红杠，黑图案。图案压杠。
8.2 禁令标志的形状为圆形、八角形、顶角向下的等边三角形。
8.3 禁令标志示例如下：
8.3.1 限制高度标志（见禁1）
表示禁止装载高度超过标志所示数值的车辆通行。设在最大容许高度受限制的地方。禁1为示例，表示装载高度超过3.5m的车辆禁止进入。
8.3.2 限制速度标志（见禁2）
标志车辆行驶速度不能超过标志所示数值。，停车场内行车速度限制为5千米/小时。
8.3.3 禁止烟火标志（见禁3）
8.3.4 禁止鸣喇叭标志(见禁4)
表示禁止机动车鸣喇叭。设在需要禁止机动车鸣喇叭的地方。禁止鸣喇叭的时间和范围可用辅助标志说明。
8.3.5 禁止驶入标志(见禁5)
表示禁止车辆驶入。设在禁止驶入的路段入口，或单行路的出口处，其颜色为红底中间一道白横杠。

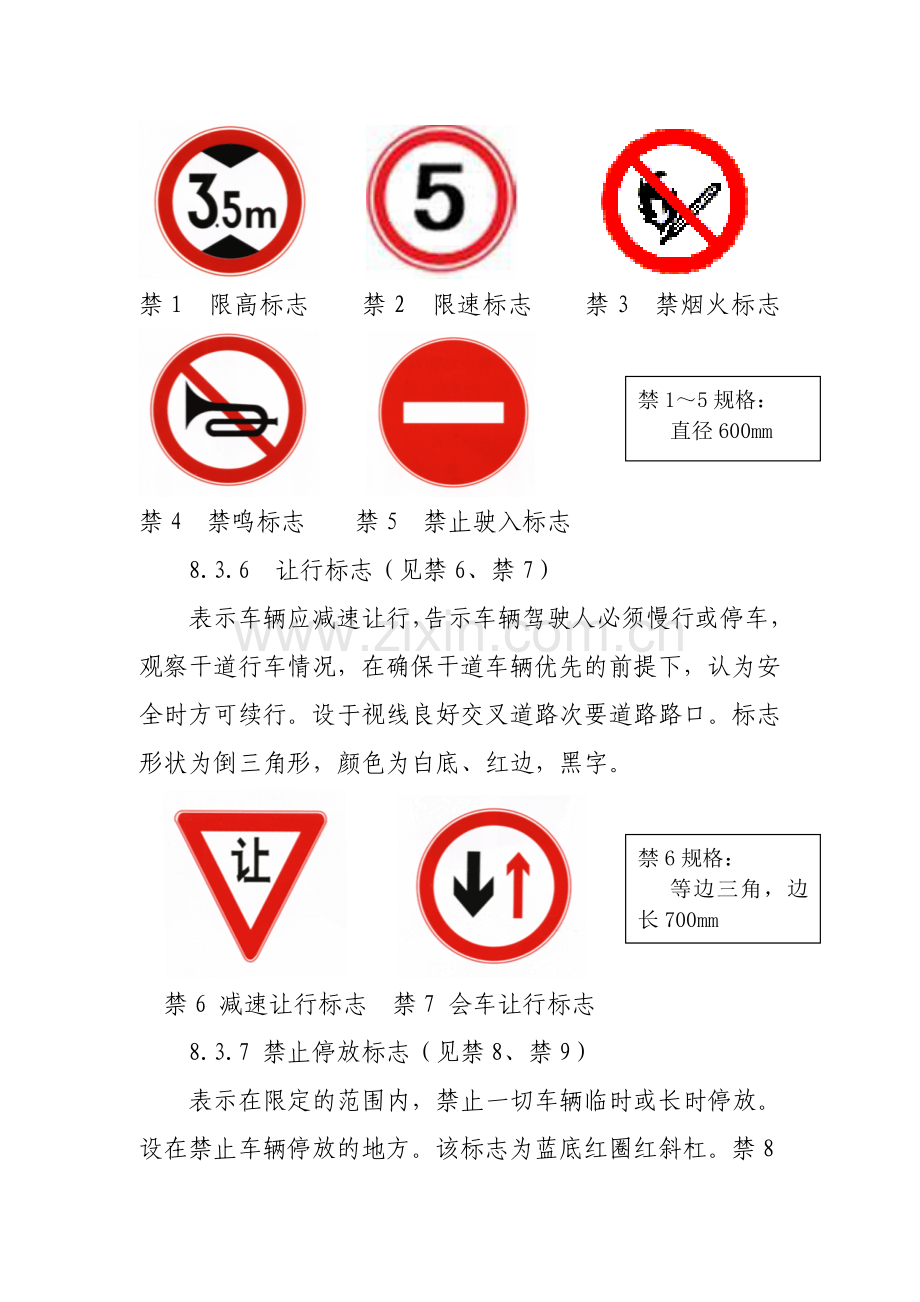

禁1 限高标志 禁2 限速标志 禁3 禁烟火标志
禁1～5规格：
直径600mm
禁4 禁鸣标志 禁5 禁止驶入标志
8.3.6 让行标志（见禁6、禁7）
表示车辆应减速让行，告示车辆驾驶人必须慢行或停车，观察干道行车情况，在确保干道车辆优先的前提下，认为安全时方可续行。设于视线良好交叉道路次要道路路口。标志 形状为倒三角形，颜色为白底、红边，黑字。
禁6规格：
等边三角，边长700mm
禁6 减速让行标志 禁7 会车让行标志
8.3.7 禁止停放标志（见禁8、禁9）
表示在限定的范围内，禁止一切车辆临时或长时停放。设在禁止车辆停放的地方。该标志为蓝底红圈红斜杠。禁8为禁止车辆临时或长时停放标志。禁9为禁止车辆长时停放标志。临时停车不受限制。禁止车辆停放的时间、车种和范围可用辅助标志说明。
禁7～9规格：
直径600mm
禁8 禁止车辆临时 禁9 禁止车辆长时停放
或长时停放
8.3.8 其它标志
标2’规格：
直径≥800mm
标1’规格：
长1000mm
宽250mm
标1’ 反光护角 标2’ 广角镜
9.停车标线
9.1通车道中心分道线（见线1）
通车道中心分道线为黄色虚线或实线，用于分隔对向行驶的交通流。一般设在车行道中线上，但不限于一定设在道路的几何中心线上。在保证安全的情况下，允许车辆越线超车或向左转弯。
线1 通车道中心分道线
9.2 通车道边缘线（见线2）
车行道边缘线为白色实线。用来指示机动车道的边缘，或用来划分机动车道与非机动车道的分界。停车场内的汽车通道须保证一定的宽度，其中汽车出入口双向行驶宽度不应小于7m，单向行驶不应小于4m。场内主要通道应保证2辆汽车安全交汇，其宽度不应小于6m。
线1～2规格：
线宽150mm
线2 通车道边缘线
9.3 地面导向箭头（见线3）
路面上施划的导向箭头线表示车辆应该行驶的方向。
线3规格：
箭头起始长度3000mm
基本线宽150mm
线3 地面导向箭头
9.4 停车位标线
1) 停车位标线表示车辆停放位置。
2) 可在停车场或路边空地，车行道边缘或道路中央位置设置。停车位标线应和停车场标志配合使用。
3) 停车位标线的颜色为黄色。
4) 停车位标线可分为：平行式--车辆平行于通道的方向停放，如线4所示；垂直式--车辆垂直于通道的方向停放，线5所示；倾斜式--车辆与通道方向成30°-60°角停放，如线6所示。这三种型式可根据车行道宽度、停放车辆种类、交通量等情况选择采用。
2.5m
4.0m
6.0m
线4 平行式停车位
5.0m
2.5m
6.0m
线5 垂直式停车位
线6 倾斜式停车位
车位规格：
城市停车场一般为小汽车停车位。
一般要求长5m,宽2.5m;
微型车位长4m,宽2.2m或视实际停车情况而定；倾斜式停车位规格参照垂直式。
线4～6规格：
线宽150mm
9.5 禁停线（如线7）
禁停线为黄色网状斜线，表示此处禁止车辆停放。
线7规格：
线宽300mm
线7
附表一
停车场应具备的标志、标线
停车场类型
标志
标线
室内停车场
入口、出口、限高、禁烟、禁鸣、限速、转弯导向、楼层、人行通道、电梯、急转弯、让行、禁停、上下坡标志
汽车通道线、停车位线、地面导向箭头、双向车道中心分道线
室外
停车场
永久
水泥或
沥青地面
除限高、楼层、人行通道、电梯、上下坡标志之外
同上
临时
沙石地面
出口、入口、禁烟、禁鸣、限速、转弯导向
采取措施标注汽车通道、停车位或停车区。如地面标线，线宽应符合附件一的规格要求
说明
上表所列是各类停车场应当设置的标志、标线种类，具体设置的数量应根据停车场的实际布局作出适当安排。
附表二
停车场标志、标线规格
序号
名 称
规 格
颜 色
备 注
1
限高、限速、禁烟、禁鸣、禁入、左转、右转等标志
Ø600 mm
蓝白反光
1、标志牌制作按国标（丝印）。标志板采用铝板或铝塑板，附墙式铝板厚1.5 mm以上，铝塑板3.0mm以上；吊式铝板厚2.0 mm以上，铝塑板4.0mm以上；反光膜用四级（工程级）以上，反光效果5年以上（不褪色）。
2、标线涂料中含有15%以上玻璃微珠。
2
入口、出口、电梯、人行通道、楼层、区域车位等标志
□600×600 mm
蓝白反光
3
导向标志
□1000×400 mm
蓝白反光
4
向右急弯路、向左急弯路、让行、上坡、下坡等警告标志
Δ700 mm
黑黄反光
5
通车道中心分道线、通车道边缘线（通车道线）
线宽150mm
黄色反光
白色反光
6
车位线
线宽150mm
白色或黄色反光
7
禁停线
线宽300mm
黄色反光
8
地面导向箭头
3m长
白色反光
9
限高杆（镀锌或热浸管）
Ø60mm（壁厚≥2.5 mm）
黄黑反光
10
反光护角
□1000×300 mm
黄黑反光
11
广角镜
Ø800 mm
12
倒车架
镀锌或烤漆管
长2000 mm，直径60mm
壁厚≥2.5 mm，高度≤100mm
黑黄或红白
附表三
停车场出入口标志牌规定种类及数量表
停车场类型
朝向
标志牌使用种类
数量
室内停车场
入口
入口指示牌、限制高度牌、限制速度牌、禁止鸣喇叭牌、严禁烟火牌、市统一停车场标志牌、限高标志杆
各1
出口
出口指示牌、禁止驶入牌
各1
室外停车场
入口
入口指示牌、限制速度牌、禁止鸣喇叭牌、严禁烟火牌、市统一停车场标志牌
各1
出口
出口指示牌、禁止驶入牌
各1
备注
1．停车场出入口使用标志牌可在限定范围内选择，不得超出限定范围；出入口内如要限制行人，可增设禁止行人通行牌；如要限制摩托车、自行车通行，可设置禁止二轮摩托车通行牌、禁止非机动车通行牌。
2．出入口如为联体式,应在出、入口交汇处上方悬挂双向交通警告牌。
3．停车场出入口外为封闭式或地下弯（坡）道的，须在弯道适当处设置附墙式导向牌，规格为1000Х400mm, 牌的底沿距地面约1.00m-1.20m。
4. 单出入口可视情况取消出入口和禁止驶入标志牌。
附图一
附图二
