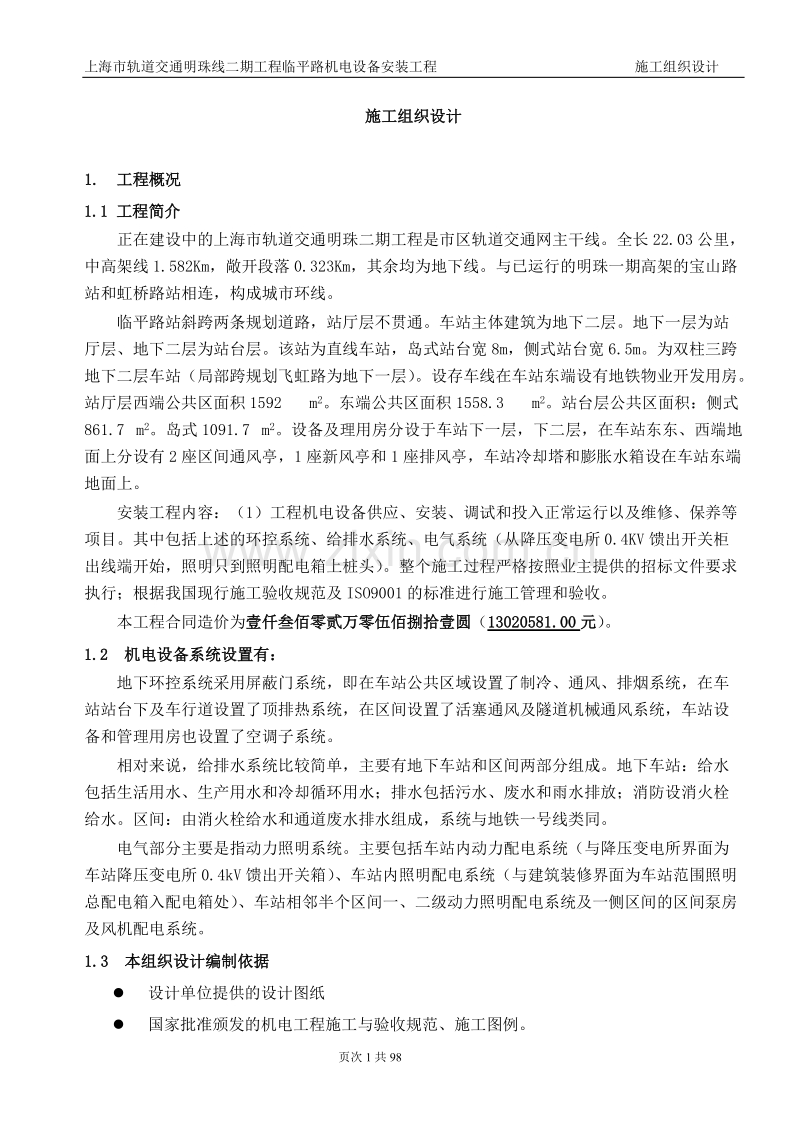

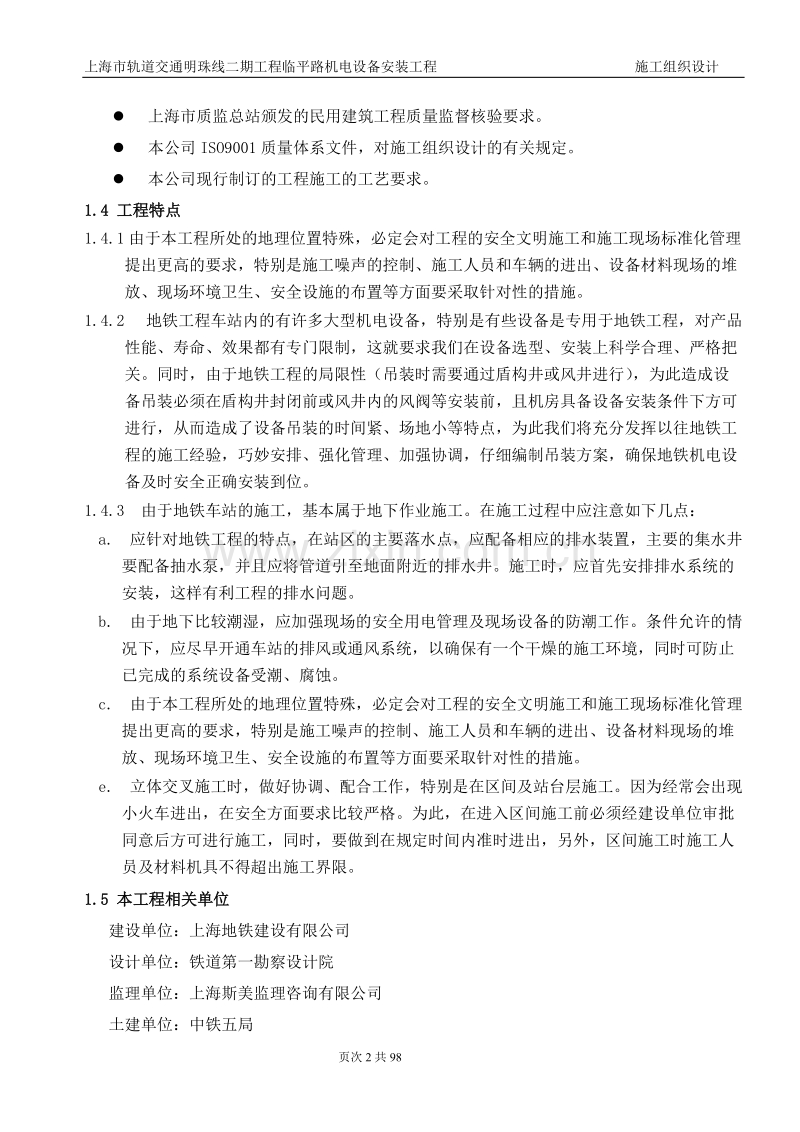

上海市轨道交通明珠线二期工程临平路机电设备安装工程 施工组织设计施工组织设计1. 工程概况 1.1 工程简介正在建设中的上海市轨道交通明珠二期工程是市区轨道交通网主干线。全长22.03公里，中高架线1.582Km，敞开段落0.323Km，其余均为地下线。与已运行的明珠一期高架的宝山路站和虹桥路站相连，构成城市环线。临平路站斜跨两条规划道路，站厅层不贯通。车站主体建筑为地下二层。地下一层为站厅层、地下二层为站台层。该站为直线车站，岛式站台宽8m，侧式站台宽6.5m。为双柱三跨地下二层车站（局部跨规划飞虹路为地下一层）。设存车线在车站东端设有地铁物业开发用房。站厅层西端公共区面积1592 m2。东端公共区面积1558.3 m2。站台层公共区面积：侧式861.7 m2。岛式1091.7 m2。设备及理用房分设于车站下一层，下二层，在车站东东、西端地面上分设有2座区间通风亭，1座新风亭和1座排风亭，车站冷却塔和膨胀水箱设在车站东端地面上。安装工程内容：（1）工程机电设备供应、安装、调试和投入正常运行以及维修、保养等项目。其中包括上述的环控系统、给排水系统、电气系统（从降压变电所0.4KV馈出开关柜出线端开始，照明只到照明配电箱上桩头）。整个施工过程严格按照业主提供的招标文件要求执行；根据我国现行施工验收规范及ISO9001的标准进行施工管理和验收。本工程合同造价为壹仟叁佰零贰万零伍佰捌拾壹圆（13020581.00元）。1.2 机电设备系统设置有：地下环控系统采用屏蔽门系统，即在车站公共区域设置了制冷、通风、排烟系统，在车站站台下及车行道设置了顶排热系统，在区间设置了活塞通风及隧道机械通风系统，车站设备和管理用房也设置了空调子系统。相对来说，给排水系统比较简单，主要有地下车站和区间两部分组成。地下车站：给水包括生活用水、生产用水和冷却循环用水；排水包括污水、废水和雨水排放；消防设消火栓给水。区间：由消火栓给水和通道废水排水组成，系统与地铁一号线类同。电气部分主要是指动力照明系统。主要包括车站内动力配电系统（与降压变电所界面为车站降压变电所0.4kV馈出开关箱）、车站内照明配电系统（与建筑装修界面为车站范围照明总配电箱入配电箱处）、车站相邻半个区间一、二级动力照明配电系统及一侧区间的区间泵房及风机配电系统。1.3 本组织设计编制依据l 设计单位提供的设计图纸l 国家批准颁发的机电工程施工与验收规范、施工图例。l 上海市质监总站颁发的民用建筑工程质量监督核验要求。l 本公司ISO9001质量体系文件，对施工组织设计的有关规定。l 本公司现行制订的工程施工的工艺要求。1.4 工程特点 1.4.1由于本工程所处的地理位置特殊，必定会对工程的安全文明施工和施工现场标准化管理提出更高的要求，特别是施工噪声的控制、施工人员和车辆的进出、设备材料现场的堆放、现场环境卫生、安全设施的布置等方面要采取针对性的措施。1.4.2 地铁工程车站内的有许多大型机电设备，特别是有些设备是专用于地铁工程，对产品性能、寿命、效果都有专门限制，这就要求我们在设备选型、安装上科学合理、严格把关。同时，由于地铁工程的局限性（吊装时需要通过盾构井或风井进行），为此造成设备吊装必须在盾构井封闭前或风井内的风阀等安装前，且机房具备设备安装条件下方可进行，从而造成了设备吊装的时间紧、场地小等特点，为此我们将充分发挥以往地铁工程的施工经验，巧妙安排、强化管理、加强协调，仔细编制吊装方案，确保地铁机电设备及时安全正确安装到位。1.4.3 由于地铁车站的施工，基本属于地下作业施工。在施工过程中应注意如下几点：a. 应针对地铁工程的特点，在站区的主要落水点，应配备相应的排水装置，主要的集水井要配备抽水泵，并且应将管道引至地面附近的排水井。施工时，应首先安排排水系统的安装，这样有利工程的排水问题。b. 由于地下比较潮湿，应加强现场的安全用电管理及现场设备的防潮工作。条件允许的情况下，应尽早开通车站的排风或通风系统，以确保有一个干燥的施工环境，同时可防止已完成的系统设备受潮、腐蚀。c. 由于本工程所处的地理位置特殊，必定会对工程的安全文明施工和施工现场标准化管理提出更高的要求，特别是施工噪声的控制、施工人员和车辆的进出、设备材料现场的堆放、现场环境卫生、安全设施的布置等方面要采取针对性的措施。e. 立体交叉施工时，做好协调、配合工作，特别是在区间及站台层施工。因为经常会出现小火车进出，在安全方面要求比较严格。为此，在进入区间施工前必须经建设单位审批同意后方可进行施工，同时，要做到在规定时间内准时进出，另外，区间施工时施工人员及材料机具不得超出施工界限。1.5 本工程相关单位 建设单位：上海地铁建设有限公司 设计单位：铁道第一勘察设计院 监理单位：上海斯美监理咨询有限公司 土建单位：中铁五局 装饰单位：上海蓝天装饰工程有限公司1.6 工程地址上海市虹口区临平路76号。1.7 计划开竣工日期 开工日期： 2004年2月20日 竣工日期： 2004年9月30日2. 主要实物工程量： 主要实物工程量一览表序 号设备名称数 量单 位规格型号一、环控系统的设备（临平路）1组合式空调机组 2台39CBF20252排热风机3台UPE/OTE3隧道风机4台TVF DTF（R)-18 4空调新风机 2台5双速回排风机 4台9#6立式空气处理机组1台QKL14I-6ZB 7立式空气处理机组1台QKL09I-6ZB 8立式空气处理机组1台QKL25I-6YB 9立式空气处理机组2台QKL05I-6ZB 10低噪声混流风机 1台SWF 6# 11低噪声混流风机 1台SWF-V 3.5# 12低噪声混流风机 1台SWF-V 3.5# 13低噪声混流风机 1台SWF-V 3# 14排烟专用风机2台HTF-II 6# 15排烟专用风机2台HTF-I 5.5# 16排烟专用风机3台HTF-I 6# 17排烟专用风机2台HTF-I 5.5# 18排烟专用风机2台HTF-I 8# 19排烟专用风机2台HTF-I 4.5# 20排烟专用风机1台HTF-II 5# 21轴流风机1台T35-11 2.8 # 22冷冻水泵 2台KQW100/160-15/223冷却水泵 2台KQW1225/125-15/224螺杆式冷水机组 2台30HXC165A25电子除垢仪2台DN150 26不锈钢膨胀水箱 1台1100X1100X110027补水箱 1台1m328分水器 1台350X280029集水器 1台350X280030普通钢板723.60 平方米=3 mm31镀锌簿钢板风管5622.86 平方米=1.0mm32镀锌簿钢板风管3967.07 平方米=0.8mm33镀锌簿钢板风管1865.18 平方米=0.6mm34镀锌簿钢板风管748.80 平方米=0.5mm35无机不燃型风管4949.47 平方米=8.5mm36离心玻璃棉板材 108.00 立方米=50mm37离心玻璃棉板材 261.60 立方米=40mm38硅钛合成高温耐火软节38.00 平方米39片式消声器2.00 只ZP100 2000*80040片式消声器2.00 只ZP100 800*63041片式消声器1.00 只ZP100 500*50042片式消声器2.00 只ZP100 1250*63043片式消声器2.00 只ZP100 630*40044片式消声器1.00 只ZP100 400*40045片式消声器1.00 只ZP100 400*32046金属外壳片式消声器 8.00 只XS 3500*3000*200047金属外壳片式消声器3.00 只XS 3000*3000*200048金属外壳片式消声器1.00 只XS 3000*3000*300049金属结构片式消声器1.00 只XS 4500*3000*300050金属结构片式消声器1.00 只XS 4200*3300*300051金属结构片式消声器1.00 只XS 2700*3000*200052金属结构片式消声器1.00 只XS 3000*3000*200053组合式电动风阀2.00 只1812*175654组合式电动风阀2.00 只2612*175655组合式电动风阀1.00 只4218*436856组合式电动风阀1.00 只4518*391857组合式电动风阀4.00 只3318*346858组合式电动风阀3.00 只3018*301859组合式电动风阀4.00 只4218*436860组合式电动风阀1.00 只4218*526861组合式电动风阀3.00 只5118*436862组合式电动风阀4.00 只2000*80063电动调节阀 4.00 只2000*80064多叶调节阀 4.00 只2000*80065多叶调节阀 2.00 只1000*40066多叶调节阀 1.00 只400*20067多叶调节阀 7.00 只320*20068多叶调节阀 7.00 只250*20069多叶调节阀 1.00 只200*20070余压阀9.00 只400*15071止回阀1.00 只1000*100072止回阀1.00 只1000*63073止回阀1.00 只800*40074止回阀2.00 只630*40075止回阀1.00 只400*32076单层百叶风口 121.00 只500*30077单层百叶风口 17.00 只240*24078单层百叶风口 48.00 只300*30079单层百叶风口 12.00 只400*30080单层百叶风口 8.00 只400*40081单层百叶风口 8.00 只800*50082单层百叶风口 2.00 只500*40083单层百叶风口 3.00 只400*15084单层百叶风口 4.00 只600*50085单层百叶风口 6.00 只800*40086活动蓖式风口 216.00 只810*33587双层百叶风口 180.00 只1000*50088双层百叶风口10.00 只630*40089双层百叶风口10.00 只500*40090双层百叶风口118.00 只500*30091双层百叶风口4.00 只300*40092方形散流器 43.00 只240*24093方形散流器16.00 只200*20094方形散流器15.00 只300*30095防火风口 6.00 只400*15096防烟防火阀2.00 只FF1 630*63097防烟防火阀4.00 只FF1 1250*40098防烟防火阀2.00 只FF1 1250*50099防烟防火阀2.00 只FF1 1600*630100防烟防火阀4.00 只FF1 2000*1000101防烟防火阀1.00 只FF1 2000*1600102防烟防火阀3.00 只FF2 630*400103防烟防火阀2.00 只FF2 630*250104防烟防火阀2.00 只FF2 500*250105防烟防火阀1.00 只FF2 800*630106防烟防火阀6.00 只FF2 500*400107防烟防火阀2.00 只FF2 800*400108防烟防火阀2.00 只FF2 1000*400109防烟防火阀1.00 只FF2 320*320110防烟防火阀1.00 只FF2 320*200111防烟防火阀2.00 只FF3 1600*800112防烟防火阀2.00 只FF3 2400*630113防烟防火阀1.00 只FF4 800*800114防烟防火阀1.00 只FF4 800*630115防烟防火阀1.00 只FF4 1200*800116防烟防火阀1.00 只FF4 630*630117防烟防火阀1.00 只FF5 1250*400118防烟防火阀1.00 只FF5 1250*500119防烟防火阀1.00 只FF5 1600*500120防烟防火阀2.00 只FF5 1600*630121防烟防火阀1.00 只FF5 800*630122防烟防火阀1.00 只FF5 500*250123防烟防火阀1.00 只FF5 500*320124防烟防火阀2.00 只FF5 200*200125防烟防火阀5.00 只FF5 400*320126防烟防火阀2.00 只FF5 320*250127防烟防火阀1.00 只FF5 250*200128防烟防火阀1.00 只FF5 直径400129防烟防火阀3.00 只FF5 630*500130防烟防火阀2.00 只FF5 320*200131防烟防火阀4.00 只FF5 400*200132防烟防火阀1.00 只FF5 1250*630133防烟防火阀1.00 只FF5 400*250134防烟防火阀1.00 只FF5 800*400135防烟防火阀5.00 只FF5 630*400136防烟防火阀2.00 只FF5 320*300137排烟防火阀2.00 只FP6 1250*500138排烟防火阀6.00 只FP6 1600*630139排烟防火阀1.00 只FP7 200*200140排烟防火阀1.00 只FP7 500*250141排烟防火阀5.00 只FP7 320*200142排烟防火阀2.00 只FP7 500*320143排烟防火阀3.00 只FP7 400*320144排烟防火阀3.00 只FP7 400*200145排烟防火阀2.00 只FP7 400*250146排烟防火阀1.00 只FP7 320*250147排烟防火阀1.00 只FP8 630*400148排烟防火阀2.00 只FP8 1000*630149排烟防火阀1.00 只FP8 630*500150排烟防火阀1.00 只FP9 1250*500151排烟防火阀4.00 只FP9 1250*800152排烟防火阀2.00 只FP9 1600*630153排烟防火阀1.00 只FP9 1600*800154排烟防火阀4.00 只FP9 2500*600155排烟防火阀1.00 只FP9 4600*450156排烟防火阀3.00 只FP9 320*200157排烟防火阀2.00 只FP9 320*250158排烟防火阀1.00 只FP9 800*630159排烟防火阀3.00 只FP9 630*500160排烟防火阀1.00 只FP9 500*320161排烟防火阀3.00 只FP9 直径280162排烟防火阀3.00 只FP9 800*400163排烟防火阀5.00 只FP9 630*400164排烟防火阀1.00 只FP9 400*250165排烟防火阀1.00 只FP9 1000*630166排烟防火阀2.00 只FP9 400*320167穿孔硅酸铝吸声板39.14 立方米=50mm168电动二通阀4.00 只DN100 HVF2 HAME55169电动二通阀1.00 只DN80 HVF2 HAME55170电动二通阀1.00 只DN70 HVF2 HAME55171电动二通阀1.00 只DN50 HVF2 HAME55172电动二通阀1.00 只DN40 HVF2 HAME55173无缝钢管28.56 米DN200174压制弯头5 .00只DN200175无缝钢管 564.06 米DN150176压制弯头100只DN150177无缝钢管 150.96 米DN125178压制弯头26.00只DN125179无缝钢管 130.56 米DN100180压制弯头13 .00只DN100181镀锌钢管42.84 米DN80182镀锌钢管20.40 米DN70183镀锌钢管35.70 米DN50184镀锌钢管38.76 米DN40185镀锌钢管40.80 米DN32186镀锌钢管7.14 米DN25187镀锌钢管40.80 米DN15188闸阀1.00 只DN80189闸阀8 .00只DN50190闸阀2 .00只DN40191闸阀8.00只DN25192闸阀32.00只DN15193蝶阀2.00 只DN200194蝶阀8.00 只DN150195蝶阀14.00 只DN125196蝶阀32.00 只DN100197蝶阀6.00 只DN80198蝶阀6.00 只DN70199蝶阀6.00只DN50200蝶阀6.00 只DN40210止回阀2.00 只DN125211橡胶软接头2.00 只DN150212橡胶软接头6.00 只DN125213橡胶软接头8.00 只DN100214橡胶软接头2.00 只DN80215橡胶软接头2.00 只DN70216橡胶软接头2.00 只DN50217橡胶软接头2.00 只DN40218金属波纹管6.00 只DN150219压差旁通阀1.00 只DN100 YFG2 003G1021220Y型过滤器2.00 只DN150221Y型过滤器4.00 只DN100222Y型过滤器1.00 只DN80223Y型过滤器1.00 只DN70224Y型过滤器1.00 只DN50225Y型过滤器1.00 只DN40226浮球阀 1.00 只DN50227自动排气阀 13.00 只DN15228水流开关2.00 只229压力表 26.00 只Y100Z 1.0MPa230温度计 22.00 只WNN-100231穿墙套管4.06 米DN200232离心玻璃棉管壳48.10 立方米233离心玻璃棉48.00 公斤234型钢4.73 吨二、给排水系统的设备（临平路）1消火栓泵2台KQW100/100-5.5/22冷却塔 2台 LRCM-HL-125C23蒸饭箱1台4电净化开水器1台5电子除垢仪2台 DN2006废水泵2台CP3152.18HT4547废水泵12台50WQ10-10-1.18污水泵2台CP3085.182HT2509区间排水泵 2台CP3152 181 SH26710消火栓及箱16只型 （单口）11消火栓及箱12只型 （双口）12消防水泵接合器 2只 SQS150-B13消防水泵接合器 4只 SQS100-B14室外消火拴 6只地上式SS10015冲洗栓8只DN2516不锈钢冲洗栓箱8只17镀锌钢管112.2米DN7018镀锌钢管 341.7米DN8019镀锌钢管 1638.12米DN15020沟槽式卡箍410只DN15021镀锌钢管189.72米DN10022沟槽式卡箍95只DN10023无缝钢管56.1米DN12524压制弯头10只DN12525无缝钢管290.7米DN20026压制弯头53只DN20027沟槽式弯头 107只DN15028沟槽式弯头 28只DN10029沟槽式三通 29只DN150*15030沟槽式三通 8只DN150*10031沟槽式三通 26只DN150*8032沟槽式三通 14只DN150*7033沟槽式大小头4只DN150*8034PP-R给水管 454.92米DN8035PP-R给水管 293.76米DN5036PP-R给水管 45.9米DN4037PP-R给水管 81.6米DN3238PP-R给水管 114.24米DN2539PP-R给水管 18.36米DN2040PP-R给水管 24.48米DN1541截止阀10只J11W-10T DN1542截止阀12只J11W-10T DN2043截止阀24只J11W-10T DN2544截止阀16只J11W-10T DN3245截止阀4只J11W-10T DN4046截止阀8只J11W-10T DN5047止回阀2只H44F10 DN15048止回阀2只H44F10 DN20049闸阀11只Z45F10 DN5050闸阀4只Z45F10 DN12551闸阀4只Z45F10 DN15052闸阀14只Z45F10 DN20053快速接头2只DN15054蝶阀17只DN8055蝶阀8只DN10056蝶阀46只DN15057蝶阀15只DN20058电控蝶阀6只DN20059电控蝶阀4只DN15060电控蝶阀4只DN12561橡胶软接头4只DN20062橡胶软接头4只DN15063Y型过滤器 2只DN20064自动排气阀 7只DN2065自动排气阀 3只DN1566金属波纹管8只DN20067金属波纹管8只DN15068金属波纹管4只DN10069 温度计（个）4只70压力表 7只71型钢7.14吨72UPVC排水管 775.32米De11073承插塑料排水管件1036只De11074UPVC排水管 221.49米De7575承插塑料排水管件248只De7576止回阀H44F10 12只DN8077止回阀H44F10 2只DN15078闸阀Z45F10 2只DN5079闸阀Z45F10 13只DN8080闸阀Z45F10 2只DN10081闸阀Z45F10 4只DN15082压力表 4只83丝口法兰1.0MPa 40只DN8084碳钢焊接法兰1.0MPa 60只DN15085瓷大便器、高水箱带全部铜活3套86小便器 挂式2套87洗脸盆 立柱式4套88污水池10套89盥洗槽1套90铜质地漏40只DN10091铜质地漏42只DN7592防爆地漏 2只FBFDDCR8093型钢1.58吨94焊接法兰水表2只DN20095焊接法兰水表2只DN15096焊接法兰水表1只DN8097焊接法兰水表1只DN5098球墨铸铁管100米DN10099球墨铸铁管180米DN150100球墨铸铁管100米DN200101铜质排水横截沟盖板17米102推车式灭火器2只MFA735型 35KG磷酸铵盐103手提式灭火器76只MFAC3型3KG磷酸铵盐104手提式灭火器68只MP6型105灭火器箱72只106球墨铸铁管 2329米DN150107室内消火栓 45只单出口65108无缝钢管镀锌 6.12米DN150109压制弯头4只DN150110无缝钢管镀锌 10.2米DN100111压制弯头8只DN100112碳钢法兰 6付DN150113碳钢法兰 6付DN100114蝶阀 8只DN150115闸阀 2只DN100116止回阀 2只DN100117闸阀 2只DN50118压力表（组）2只119型钢2.43吨镀锌120室外压力窨井5只三、动力照明系统的设备（临平路）1环控电控柜 MNS18台2继电器屏 J柜3台3事故风机软启动柜4台非标4废水泵控制柜1台非标5消防泵控制柜1台非标6污水泵控制柜1台非标7集水泵控制箱4只非标8车控室电源箱1只非标9烟烙尽电源箱2只非标10自动扶梯电源箱8只非标11直升电梯电源箱2只非标12电开水器电源箱1只非标13蒸饭箱配电箱1只非标14屏蔽门电源箱2只非标15检修电源配电箱14只非标16蓄电池双电源切换配电箱1只非标17现场手操箱38只非标18现场手操箱 （耐温 150 1h）17只非标19现场手操箱 （耐温 280 0.5h）3只非标20排热风机现场手操箱（耐温 150 1h）2只非标21事故风机现场手操箱（耐温 280 0.5h）4只非标22插座箱32只非标23冷水机组现场启动柜 2只非标24区间废水泵控制柜1台非标25区间维修电源箱 17只NM-XZS-019改26区间工作照明箱 17只NM-XMS-320*25027区间事故照明箱 17只NM-XMS-320*25028单相二+三插座31只250V 10A29接线盒31只86型30电缆414.1米WDZBN-YJY22-3*150+1*7031电缆333.3米WDZBN-YJY22-1*15032电缆323.2米WDZBN-YJY22-3*95+1*5033电缆434.3米WDZBN-YJY22-3*70+1*3534电缆484.8米WDZBN-YJY22-3*35+2*1635电缆454.5米WDZBN-YJY22-5*2536电缆525.2米WDZBN-YJY22-5*1637电缆454.5米WDZBN-YJY22-5*1038电缆232.3米WDZBN-YJY22-4*639电缆161.6米WDZBN-YJY22-4*440电缆858.5米WDZBN-YJY22-4*2.541电缆797.9米WDZB-YJY22-3*150+2*7042电缆121.2米WDZB-YJY22-3*120+1*7043电缆121.2米WDZB-YJY22-3*95+1*5044电缆383.8米WDZB-YJY22-3*50+2*2545电缆1191.8米WDZB-YJY22-3*35+2*1646电缆1090.8米WDZB-YJY22-3*25+2*1647电缆2121米WDZB-YJY22-5*1648电缆1161.5米WDZB-YJY22-5*1049电缆767.6米WDZB-YJY22-5*650电缆727.2米WDZB-YJY22-4*651电缆1191.8米WDZB-YJY22-5*452电缆314.65米WDZBN-KYJY22-19*1.553电缆913.5米WDZBN-KYJY22-14*1.554电缆4669米WDZBN-KYJY22-8*1.555电缆2699.9米WDZBN-KYJY22-4*1.556电缆3373.4米ZR-DW-YJV22-3*50+2*2557电缆2605
