长粮大厦外装饰工程施工组织设计方案.doc

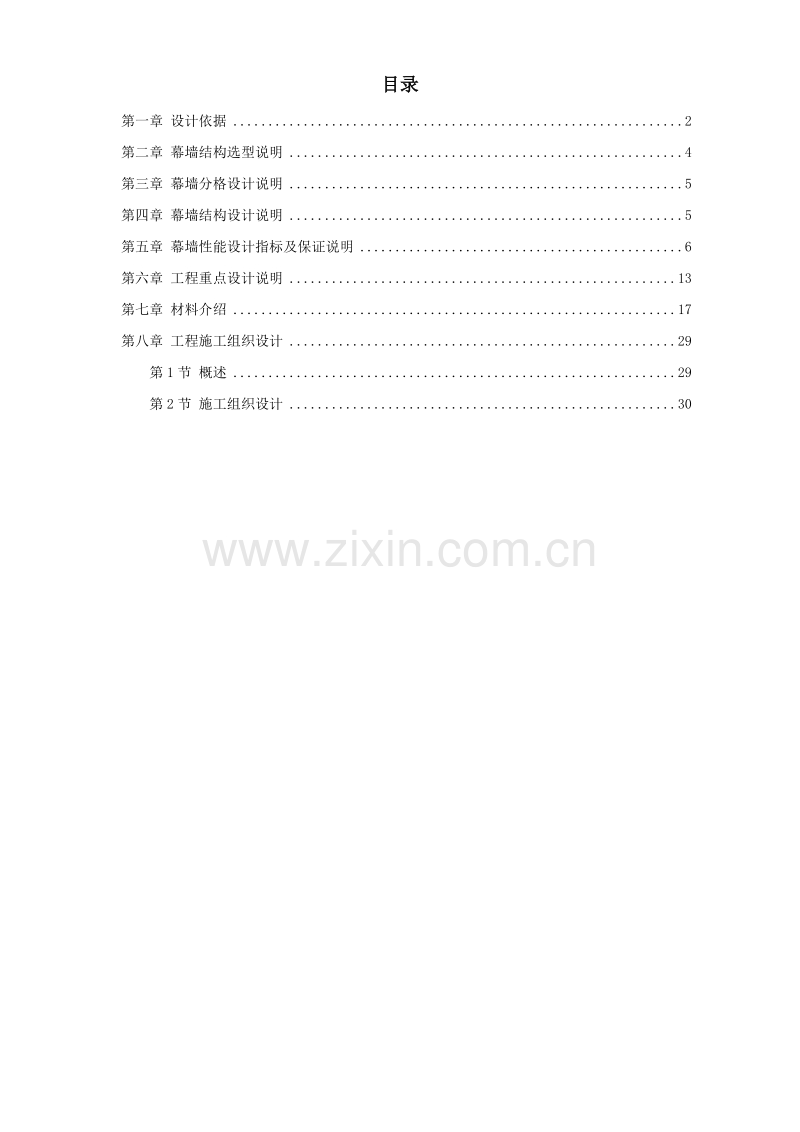

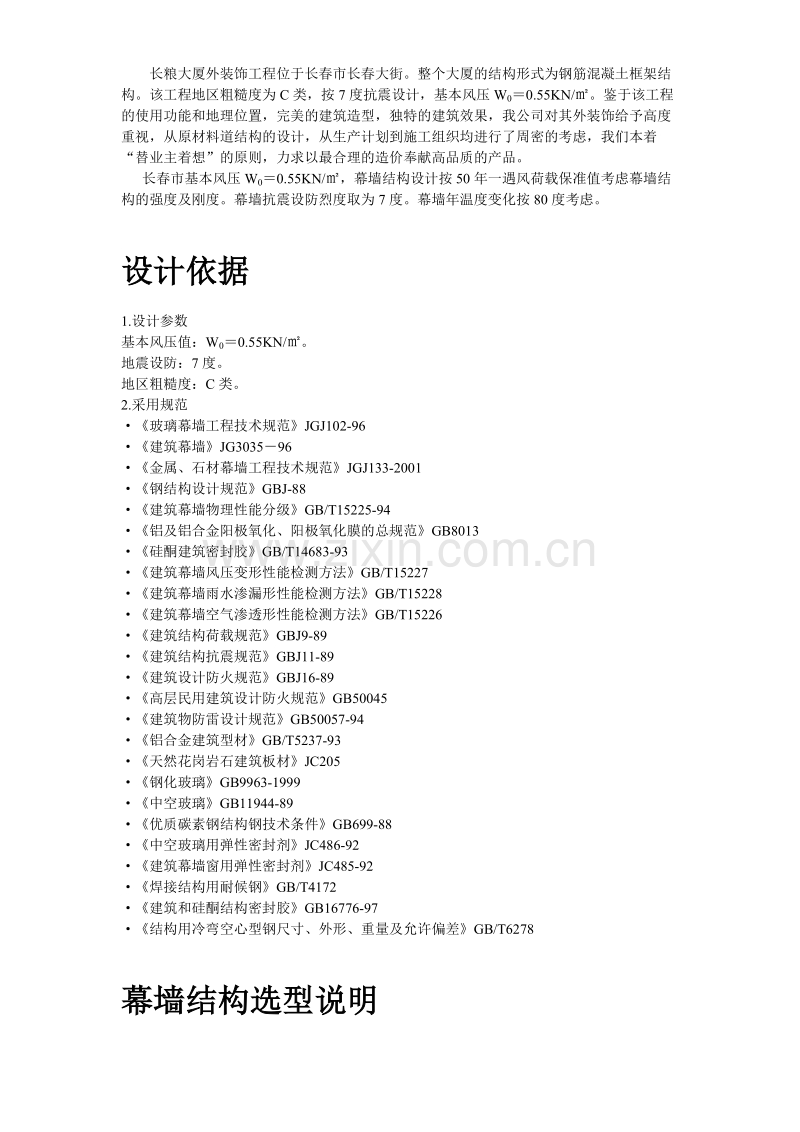

目录第一章 设计依据2第二章 幕墙结构选型说明4第三章 幕墙分格设计说明5第四章 幕墙结构设计说明5第五章 幕墙性能设计指标及保证说明6第六章 工程重点设计说明13第七章 材料介绍17第八章 工程施工组织设计29第1节 概述29第2节 施工组织设计30 长粮大厦外装饰工程位于长春市长春大街。整个大厦的结构形式为钢筋混凝土框架结构。该工程地区粗糙度为C类，按7度抗震设计，基本风压W00.55KN/。鉴于该工程的使用功能和地理位置，完美的建筑造型，独特的建筑效果，我公司对其外装饰给予高度重视，从原材料道结构的设计，从生产计划到施工组织均进行了周密的考虑，我们本着“替业主着想”的原则，力求以最合理的造价奉献高品质的产品。 长春市基本风压W00.55KN/，幕墙结构设计按50年一遇风荷载保准值考虑幕墙结构的强度及刚度。幕墙抗震设防烈度取为7度。幕墙年温度变化按80度考虑。设计依据1.设计参数基本风压值：W00.55KN/。地震设防：7度。地区粗糙度：C类。2.采用规范玻璃幕墙工程技术规范JGJ102-96建筑幕墙JG303596金属、石材幕墙工程技术规范JGJ133-2001钢结构设计规范GBJ-88建筑幕墙物理性能分级GB/T15225-94铝及铝合金阳极氧化、阳极氧化膜的总规范GB8013硅酮建筑密封胶GB/T14683-93建筑幕墙风压变形性能检测方法GB/T15227建筑幕墙雨水渗漏形性能检测方法GB/T15228建筑幕墙空气渗透形性能检测方法GB/T15226建筑结构荷载规范GBJ9-89建筑结构抗震规范GBJ11-89建筑设计防火规范GBJ16-89高层民用建筑设计防火规范GB50045建筑物防雷设计规范GB50057-94铝合金建筑型材GB/T5237-93天然花岗岩石建筑板材JC205钢化玻璃GB9963-1999中空玻璃GB11944-89优质碳素钢结构钢技术条件GB699-88中空玻璃用弹性密封剂JC486-92建筑幕墙窗用弹性密封剂JC485-92焊接结构用耐候钢GB/T4172建筑和硅酮结构密封胶GB16776-97结构用冷弯空心型钢尺寸、外形、重量及允许偏差GB/T6278幕墙结构选型说明本工程装饰造型奇特，设计思想独到，充分体现时代建筑风格并突出个性，外饰效果极富欣赏品位，给人以清新、明快、顺畅而富有生机的视觉感受是一座具有超时代气息和特征的大型综合建筑物之一。为此我公司非常重视本工程的设计，认真反复地研究其特点和使用功能，并众多的设计方案中选出成熟幕墙系统作为本工程的外维护幕墙系统。幕墙分格设计说明 我公司在立面分格设计上进行了仔细的构想，裙楼分格均匀整齐，并与水平线一齐，整体效果整齐划一，给人以简洁、庄重之感。 同时在分格上又考虑如下因素：满足建筑设计效果要求。考虑面材利用率及加工安装工艺性，尽量做到经济合理。合理采光。考虑与室内装修窗口和天花板接口。各个立面横向胶缝对齐。满足相邻俩房间的封修。满足结构强度和刚度要求。考虑各种不同材料交界、组合的处理方式。幕墙结构设计说明充分体现建筑风格、结构合理、功能完善、安全可靠、经济实惠。在结构选择上，我们做了如下的考虑：玻璃幕墙：在玻璃幕墙中，我们主要采用了三种结构，一种是定位安装、定距压紧结构，另一种是橱窗玻璃幕墙带肋支撑结构。钢结构龙骨的玻璃幕墙采用肋定位安装、定距压紧结构。这种结构为浮动连接，能够适应主体框架的较大变形及不同材质之间的变形要求。点式结构，其高贵典雅大方，通透性好，适合用于入口处。全玻璃幕墙通透性更好，其广泛地采用，增强了长粮集团大厦的可视性。幕墙性能设计指标及保证说明幕墙主要设计指标包括一以下七个方面：风压变形性能、空气渗透性能、雨水渗漏性能、保温性能、隔声性能（以上由国家标准GB/T15225规定）、平面变形性能、耐冲击性能（JGJ102-96补充规定）并外补充说明：防火设计、防雷设计、耐腐蚀设计风压变形性能风压变形系指建筑幕墙在与其相垂直的风压作用下，保持正常性能不发生任何损坏的能力。建筑幕墙性能分级指值（Kpa）分级指标等级P3P355P344P333P322P31本工程按照玻璃幕墙工程技术规范及建筑结构荷载规范对风荷载标准值进行了计算，铝型材龙骨相对挠度1/180，钢龙骨相对挠度1/300；铝型材龙骨绝对挠度f=20,钢龙骨绝对挠度f=15。对所有幕墙中的受力构件进行了 详细分析计算。以保证本工程幕墙在阵风袭击下不受损坏，保证安全。幕墙风荷载标准值WK3.569KN/,故风压变形性能为级。空气渗透性能空气渗透性能系指在风压作用下，其开启部分为关闭状况的幕墙透过空气的性能。空气渗透性能分级值(M3/m.h)分级指标部位区别等 级Q可开部分q0.50.5q1.51.5q22.52.5q4.04.0q6.0固定部分q0.010.01q0.050.05q0.10.1q0.20.2q0.5在本工程玻璃幕墙设计中，采用胶条双道密封，均能有效的满足本工程幕墙的使用要求。雨水渗漏性能雨水渗漏性能系指在风雨同时作用下，幕墙透过雨水的能力。雨水渗漏性能分级值（Pa）分级指标分 级p可开部分500350500250，350150，250100，150固定部分p2500p1600p2500p1000p1600p700p1000p500p700在玻璃幕墙设计中采用等压腔原理防水。幕墙采用双道密封，密封性能好，形成可靠密封系统，石材幕墙采用密封胶密封。保温性能保温性能系指在幕墙两侧存在空气温度差条件下，幕墙阻抗从高温一侧向低温一侧传热的能力。保温性能分级表（W/M2.K）分级指标分 级KK0.700.7K1.251.25K2.02.0K3.3本工程在幕墙设计中，根据功能要求选择材料，由于玻璃为中空玻璃，它可有效地阻碍热交换量。铝板幕墙保温处理由土建单位负责。隔声性能隔声性能是指通过空气传到幕墙外表面地 噪声经过幕墙反射，吸收和其他能量转化后地减少量，称为幕墙地有效隔音量。幕墙隔声性能分级平均透过损失表示，其分级值如下表：分级指标分 级Rw(dB)Rw4040 Rw3535 Rw3030 1/1501/150 1/2001/2001/3001/3001/400在地震和大风作用下，建筑物各层之间产生相对位移时，幕墙构件就会产生水平方向地强制位移，由于在验算材料强度时，已按标准取用风荷载和地震力地组合效应，另外本工程玻璃幕墙设计为压紧连接方式，在地震活大风作用下，产生强制水平位移时，板块之间由缝隙地横竖框分隔，相互独立，不会造成板块间地挤压破损。型材连接处设置伸缩缝，也起到避免型材在幕墙变形时相互挤压产生破坏。耐冲击性能耐冲击性能表示幕墙对冰雹、大风时飞来物、飞鸟等撞击的能力。耐冲击性能用撞击的运动值分级分级指标分 级FF280280 F210210 F140140F70本工程玻璃幕墙采用中空玻璃，有较好的耐冲击性能，因此幕墙具有很好的耐冲击性能。防火性能说明幕墙作为建筑物的外围护结构，是建筑重要组成部分，因此防火设计是非常重要的。结构楼板上、下二层间通过设计安装断火设施（层间封修，且连续整个平面周区），房间之间在隔墙部分安装断火设施与层间封修练成一体，能有效的阻止一旦失火而造成的火势蔓延。防火性能设计和防火等级大小，是衡量幕墙功能优良与否的一个重要指标。根据建筑设计防火规范中规定：窗间墙的填充材料采用不燃烧材料，如其墙面采用耐火极限不低于2H的非燃烧材料时，其墙内填充材料可采用难燃烧材料。幕墙装饰材料全部是难燃烧或不燃烧体。在每层楼板边缘与幕墙间的缝隙都用防火岩棉板填实，外加镀锌板装饰，这样即保温，同时又防止一旦失火，火从缝隙向楼上蔓延，形成自下而上的拔火通道造成大面积火灾。幕墙与主体结构的连接件和预埋件外露部分均设在防火保护区内。避免采取一大块玻璃跨越上、下两个防火分区的分格，以防某层失火，玻璃很快爆裂，火势殃及临层，造成大面积火灾。采取以上措施，耐火极限能够满足本工程的要求，为消防工作争取了时间，有效地保障人员和财产地安全。耐腐蚀性设计在材料选择上，铝合金型材均进行了阳极氧化，石材钢龙骨均进行镀锌处理。所有地连接件除具有一定的强度外，所有钢制零部件均进行了与其功能和位置相宜的防护处理，也具有足够的耐气候性。不同金属材料之间加设绝缘垫片，以防止电化腐蚀。防雷设计幕墙形成了自身的防雷体系，并与主体结构可靠接地，共同形成防雷体系 按照建筑防雷设计规范（GB5005793）要求，建筑物防雷设计不仅考虑顶层雷击，还要考虑侧向雷击。由于本工程大面积使用玻璃、石材属重要防雷建筑。合理的防雷措施将使外饰面免受雷击，达到安全使用功能。我公司幕墙设计中，幕墙采用镀锌扁铁将竖框与均压环相连，形成不大于55米防侧雷网络，保证建筑的安全，防止雷电损害。工程重点设计说明1、玻璃防炸裂设计建筑玻璃的炸裂除了受到意外集中力的撞击原因而产生炸裂外，则主要就是由于玻璃内部热应力的原因，而产生的热炸裂了。建筑玻璃的热炸裂是一个多因素综合性问题，对于玻璃自身来说，造成热炸裂的因素有三个方面：即热物理性能，力学性能，缺陷大小与分布。外部条件对热炸裂的影响也有三类原因：太阳辐射，外加荷载和设计因素。对于一般情况而言，制约玻璃热炸裂的因素主要有三个：第一：玻璃的吸热率。由于玻璃热炸裂的机理是玻璃吸收阳光中的红外辐射，自身温度高，与边部的冷端之间形成温度梯度，造成非均匀膨胀或受到约束，形成热应力，进而使薄弱部位发生裂纹扩展，导致玻璃热炸裂。本工程我们采用的钢化玻璃，玻璃的吸热率较低，并且强度高，耐温变能力强，所以从这一点上，本工程采用的玻璃是不会产生热炸裂的。第二：玻璃的板面尺寸。玻璃的板面尺寸越大，受热膨胀后的变形也越大，形成的约束反力也越大，相应地造成更大的热应力，增加了热炸裂的机率，同时，板块尺寸越大，越容易受到其他荷载的更大叠加效应。本工程中，我们选用的玻璃为钢化玻璃，玻璃强度高，热稳定性强，同时我们对板块尺寸较大的玻璃，进行了非常严格的玻璃挤压应力与温差变形应力等计算，对于风荷载、热应力、边框变形、自重、装配应力等综合影响做全面考虑。另外，设计上，我们将与玻璃接触的材料采用柔性材料，并且采用定位安装、定距压紧的浮动式连接方式，满足了幕墙各种变位要求，避免了因结构变形而造成玻璃炸裂，因此，本工程我们保证不会因设计因素而使玻璃产生热炸裂。第三，玻璃边的加工质量从热应力分析中指出: 炸裂一般从玻璃边部起始，边部的拉应力最大，边部的加工缺陷最严重，所以改善边部的加工质量是提高建筑玻璃抗热炸裂能力的关键因素之一，因此本工程中，我们将严格控制玻璃的加工质量，将玻璃边部进行细磨倒角，并剔除有严重缺陷的玻璃。综合以上因素，本工程我们所选用的钢化玻璃经过我们详细的计算，合理的设计及严格的质量控制，是不会产生热炸裂的。2、幕墙板块互换性设计本工程推荐的幕墙系统，板块间具有互换性，板块划分均匀，分格统一为几种尺寸，从结构考虑，玻璃板块与横竖框分体制造，采用机械连接组合，更换时主框架不动，因意外因素造成板块破坏，只更换玻璃板块即可，石材幕墙设有更换缝，板块安装更换方便、快捷。3、抗震设计当地震发生时，幕墙有两种震动原因。一是地震直接对幕墙的作用，另一个原因是当主体结构受震变形时，使依附在主体结构上的幕墙，被迫强制同步变形。因此作为主体的外维护结构的幕墙，只有使自己的变形、变位能力大于这些变形，才能保证不损坏。本工程抗震设防为7度，通过计算在幕墙的各个分体连接部位（如竖龙骨与连接件的螺接处；竖龙骨与竖龙骨之间的伸缩疑缝；横龙骨、竖龙骨的伸缩缝，板块与龙骨之间的活动连接，板块之间的缝隙。）留有活动余量用来保证，当设防烈度（或比设防烈度略高）的地震作用到来时，幕墙能满足抗震水准要求。4、幕墙光污染的技术处理热反射镀膜玻璃的反射率相当高，夕阳照在由这种玻璃安装的建筑上，从远处看去闪闪发光，构成了都市的壮丽景色之一，但从远处看这种反射光非常强烈，使人的眼睛非常不适。这种现象成为光污染。玻璃幕墙受到日光照射时，任何时候都存在反射光，但只有早晨和晚上才会出现光污染。这是因为太阳的高度很低，反射光的照射方向接近水平，容易进人的视野。由于本工程的下列几个条件，基本上控制了光的照度。选用反射率比较低的LOE玻璃。本工程地处的周边环境，基本上没有强光直射。本工程石材与玻璃窗的间隔布置，没有大面积玻璃幕墙，故光污染的发生率较小。5、排水设计幕墙做为建筑物的外围护结构，不可避免要受到雨水的淋刷，因此幕墙的设计应考虑排水问题。在本工程的各装饰挑檐及檐口和窗口的下檐均设有排水坡，使雨水顺畅排走，半隐框玻璃幕墙横框设有排水孔保证了幕墙的排水功能。材料介绍 对于本工程，在选材方面，我们推荐选用性能优异的优质产品用于此工程，以保证该工程外饰效果的美观与经久耐用，使之竣工后能成为经久不衰的建筑精品，同时我们又力求以较低的价格来完美的实现这一精品，以体现我公司科学设计、科学施工与科学管理的强劲工程实力，让人们充分感受到时代科技与建筑美学的完美结合于发展。铝合金型材本工程带窗、玻璃、铝板幕墙使用的铝合金型材选用渤海铝业有限公司生产的高级铝合金型材，银白色，表面阳极氧化，氧化膜厚度AA15级。符合国际（GB523793）的规定，材质为6063T5（LD31RCS）和6063T6（LD31CS）。1.1.1 型材特点： 适合于挤压铝型材，可以得到各种复杂的截面和很高的加工精度。 有足够的强度，能满足建筑结构的要求。 可以用弯曲装置进行冷弯加工，制造弯弧型材。 阻燃性能好。 良好的导电性能，幕墙、天窗跟建筑物专门的地线连接后可以作为避雷设施。1.1.2 铝合金型材各种技术指标： 6063T5(LD31-RCS)和金的化学成份 Mg: 0.45-0.90% Si: 0.20-0.60% Cu、Zn、Mn、Ti 皆小于0.10以下 Fe 小于0.35以下。 6063T5(LD31RCS)型材的机械性能： 抗拉强度b：157Mpa 规定非比例伸长应力P0.2：108Mpa 延伸率：8玻璃本工程半隐框断热玻璃幕墙、铝合金带窗选用LOW-E6+9A+5钢化中空玻璃，外片为蓝灰色LOW-E6钢化玻璃，内片为5浮法透明玻璃，座式橱窗玻璃幕墙选用10+12A+10钢化中空玻璃，外片为浮法透明钢化玻璃，内片为10浮法透明玻璃，以上玻璃采用上海皮尔金顿玻璃有限公司和中国南玻集团股份有限公司生产的优质产品。 上海耀华皮尔金顿玻璃股份有限公司地处上海黄埔江东畔的上海耀华皮尔金顿玻璃有限公司（英文缩写SYP）系目前国内最大的中英合资企业。公司占地面积约20万平方米，建筑面积约9.3万平方米，全套引进英国皮尔金顿有限公司“浮法工艺”的先进技术和工业发达国家的先进设备，生产优质透明浮法玻璃和涂膜反射浮法玻璃，年产量约20万吨左右。深圳南玻集团玻璃股份有限公司伟光镀膜玻璃有限公司是在1986年由中国南玻集团股份有限公司投资的中外合资企业，现拥有两条具有80年代末和90年代世界水平的大型高速磁控真空溅射镀膜玻璃生产线，设计年产量为280万平方米，是目前中国和东南亚的区最大的镀膜玻璃制造商。玻璃主要性能指标：6无色透明浮法玻璃性能参数如下：可见光透射率87%；可见光反射率8；阳光辐射热（直接透射率）87、（反射率）7、（吸收率）15、（总透射率）83；遮阳系数（短波）90、（长波）5、（总数）95；U-值5.4W/m2k;隔音Rm29（dB）、Rw=32(dB)、Rtra=28(dB)。12无色透明浮法玻璃性能参数如下：可见光透射率82；可见光反射率7；阳光辐射热（直接透射率）67、（反射率）6、（吸收率）27、（总透射率）76；阳光系数（短波）77、（长波）10、（总数）87；U-值5.2W/m2k;隔音Rm=34(dB)、Rw=37B)、Rtra=33B)。 以上产品应符合国家标准：浮法玻璃（GB11614）、中空玻璃（GB11944）、幕墙用钢化半钢化玻璃（GB17841）、夹层玻璃GB996288。4. 胶4.1 玻璃幕墙用胶本工程玻璃幕墙推荐选用德国威凯有限公司的SG500双组份结构硅酮密封胶。威凯化学公司是由亚力山大冯威凯博士创建于1914年，并在1947年正式生产有机硅产品。目前总部设在德国慕尼黑的威凯公司以成为拥有15000名员工、子公司代理商普遍全球一百多个国家的跨国大企业。威凯公司于1998年的成功收购了知名企业赫期（又称Hules）的硅酮胶部分。至此，威凯已成为世界三大硅酮胶制造商之一。为了加强对中国的技术支持，威凯又将在1999年下半年在上海设立技术试验服务中心，届时威凯将为广大的中国用户提供更加完善的服务。4.1.1 双组分玻璃幕墙结构胶SG500SG500是一种不淌流、缩聚交联、双组分硅酮胶，它具有极高的机构强度和对各种基材杰出的粘结性能。其实用于：玻璃幕墙、在多板隔层玻璃组件中作第二道边封胶、在建筑和工业应用中用于密封和粘结。产品特性：杰出的耐天候老化杰出的耐紫外光杰出的耐水和湿气作用在50至150区间对温度的稳定性中性、无毒的交联体系在温度5至40间挤出性佳几乎无气味的固化固化时很低的收缩率长的储存寿命产品性能在23，50相对湿度下放置2周抗拉强度在+2320+80DI53504-S1ISO8339N/mm2N/mm2N/mm2N/mm21.80.951.210.85极限伸长率在+2320+80DIN53504-S1ISO 37,rodS1DIN EN28339ISO8339%21010016060模量100伸长时25伸长时25伸长时25伸长时100伸长时100伸长时100伸长时DIN 53504-S1ISO 37,rodS1DIN EN28339ISO8339N/mm200.50.470.470.651.02邵氏硬度DIN 5350544ISO868抗撕强度ISO34CN/mm6密度（23时）DIN 53479-Ag/21.39回变性（150拉伸24小时）DIN EN 27389ISO 7389%96水蒸汽透过性（片厚2.2）DIN 53122Ag/m2d15接口变位承受能力%25对于有支撑结构的设计强度N/mm2kPa141404.1.2 硅酮耐候填缝胶300EL300是一种容易使用、单一成分、不含溶剂、中性固化、低模量、高品质的通用型硅酮密封胶。它有长久的储蓄期和卓越的粘结强度，并与大气中的湿气反应成一持久且富弹性的密封层。其适用于大多数的玻璃装配、密封、粘结和修补的用途。EL300具有卓越的耐候性，且实质上不受紫外线、臭氧、雨水、雪、阳光、极低和极高温的影响，机械和物理性能都不会因老化或暴露于天候而有重大的改变。 产品性能未固化硅胶颜色：透明，白，浅灰，黑，米，深褐，银灰，古铜不粘时间（23，50相对湿度）60分结皮时间（23，50相对湿度）1025分ISO10563收缩率5.5ISO7390浓稠度不流淌固化硅酮胶（28天，温度25，相对湿度50ISO 868硬度，邵氏A20度ISO37 rodS2,100%定伸模量0.38N/mm2ISO37 rodS2,极限拉伸强度1.20N/mm2ISO37 rodS2,极限伸长率400ISO 34，C方法，撕裂强度3.0N/mm2ISO 846，抗霉能力优良位移能力25存储于最高30环境下的储存期12个月质量保证在有效期内使用且遵循说明和填缝设计使用在相容的材料上威凯化学公司提供10年的保证：EL 300 不会失去其柔韧性EL 300 不会变脆EL 300 本质不会软化或硬化EL 300 实质不会改变其原本颜色。ELASTOSIL 300 典型性能5. 密封胶条 密封用胶条三元乙丙材料（EPDM）为人工合成橡胶，其主要优点如下：5.1 耐老化性能 乙丙橡胶具有极高的化学稳定性，在通用橡胶中，其耐老化性能最好。5.2 耐臭氧性能 乙丙橡胶具有突出的耐臭氧性能，不但优于天然胶、丁苯胶、氯丁胶等能用橡胶，而且也优于一般被认为耐老化性能很好丁基橡胶。例如，在臭氧100pphm的介质中，乙丙橡胶经2430小时仍不龟裂，可见，在通用橡胶中，乙丙橡胶的耐臭氧性能是最佳的。但乙丙橡胶的耐臭氧性能随着第三单体的种类不同而有所，差别其中以DCPD-EPDM(第三单体委双环戊二烯)为最好。5.3 耐候性能 乙丙橡胶耐候性好，能长期在阳光、潮湿、寒冷的环境中使用。 含碳黑的乙丙橡胶硫化胶在阳光下暴晒三年后未发生龟裂，物理机械性能变化亦很小。据外国资料介绍，乙丙橡胶制在自然状态下，可以用3050年。5.4 耐热性能乙丙橡胶制品在一般情况下，可以在120的环境中长期使用，其最高使用温度为150。乙丙橡胶老化属交联型，老化后橡胶便硬。5.5 电绝缘性乙丙橡胶具有非常好的电绝缘性能和电晕性，其电性能接近或优于丁基橡胶，氯磺化聚乙烯、聚乙烯。乙丙橡胶的体积电阻和丁基胶相当，一般在10151018.cm范围内，击穿电压和介电常数也较高，特别适于制造电气绝缘制品。5.6 冲击弹性和低温性能 乙丙橡胶具有较高的弹性，在通用橡胶中其弹性仅次于天然橡胶合顺丁胶。同时乙丙橡胶又具有好的低温性能，在低温下仍保持较好的弹性和教小的压缩形变，其最低极限使用温度可达50。与低温行为最密切相关的是硫化胶的弹性，具有好的地温性能的硫化胶亦具有良好的低温弹性。6. 附件 本工程五金附件采用国产优质不锈钢制品。 开启附件选用广州科屹的多点锁及滑撑。 所有螺栓、螺母、螺丝、垫圈等，选用不锈钢件。且采用的不锈件应符合下列标准的规定： 不锈钢棒GB1220 不锈钢冷轧钢板GB3280 不锈钢热轧钢板GB4237所有不同金属接触处均以尼龙衬垫隔离，防止电位差腐蚀。工程用刚材应符合下列标准的规定 普通碳素结构钢技术条件GB700 优质碳素结构钢钢好合一般技术文件GB699 普通碳素结构钢和低合金结构钢薄板技术条件GB912 合金结构钢技术条件GB3077 普通碳素结构钢和低合金结构刚热轧钢板技术GB3274 工程用所有钢件必须作防腐处理，采用热浸方法施工加镀锌保护层。 对于焊接后的钢件要除净焊渣并涂二道防腐漆。工程施工组织设计概述工程概况1工程名称：长粮大厦2工程地点：长春市长春大街3设计单位：吉林省红谷装饰工程有限责任公司4建筑结构：钢筋混凝土框架结构5建筑特称：建筑高度45米，地上10层长粮大厦外装饰项目包括：做式橱窗幕墙、干挂石材幕墙、横条形隐框玻璃幕墙窗6质量要求：我公司严格遵照国家颁发施工及验收规范、工程质量评定标准和施工图纸及技术规范组织施工，保证质量符合施工图纸及技术规范质量标准。工程质量确保优良。7根据本工程的具体情况，我公司采用脚手架施工方式。施工目标2.1严格按规范要求设计，按施工图纸，满足设计师、工程监理、业主要求。2.2施工中达到无伤亡、无重伤、无火灾、无中毒、无坍塌，杜绝安全事故发生。2.3文明施工，创文明工地。4按总进度计划施工，确保施工工期施工组织设计1、总体施工设计说明 整个设计施工阶段可分为：设计阶段、材料供应阶段、生产加工阶段、现场安装阶段及验收阶段。1.1第一阶段：测量、放线、定位、埋件处理1.2第二阶段：带窗、玻璃幕墙、石材幕墙的立框1.3第三阶段：玻璃板块、石材安装1.4第四阶段：密封打胶及清理工作阶段2、总体进度保证措施2.1本工程推行项目经理责任制，工程分组作业，分组记录，充分发挥和调动员工的积极性，贯彻按劳分配，多劳多得的原则，奖勤罚懒、奖罚分明。2.2分项目制定月度工程进度表、周进度表，并严格执行施工组织计划，坚持“以计划指导生产”的原则，科学合理的调整安排生产，当发现施工中计划与实际不相吻合时，及时调整进度计划，确保整体计划如期实现。2.3每周六召开项目部调度协调会，总结工作，对下一周计划进行重申和微调。2.4在保证施工队人员相对稳定的前提下，根据工程进展情况，随时调整人员组成，多创工作面，并使劳动力充分发挥所长，并通过理顺各个工作组的工作关系，达到配合默契，以防窝工、怠工等现象存在。2.5施工现场人员必须要按进度计划完成当日工作，如果计划有变或其他因素影响进度，可以增加施工人员或二班、三班作业。2.6尽可能采用先进的安装工艺和安装设备，以提高安装效率。2.7切实做好员工的思想工作，积极搞好后勤保障工作，解决好员工的生活福利，使员工无后顾之忧，发挥员工的生产潜能。2.8分项目制定月度工程进度表、周进度表。2.9每周六召开项目部调度协调。3、主要施工机械设备现场施工拟投入机具设备表 序号机器名称数量/台序号机器名称数量/台1提升机（3T）29电扳手202叉车310金属切割仪33手动搬运车511铅直仪（激光）44电焊机1512J6经纬仪25水准仪413电锤106电钻2014曲线锯17注胶枪2015砂轮机108拉铆枪20164、幕墙工程质量验收和质量保证措施石材幕墙的加工制作及安装挂花岗岩工艺流程及技术措施龙骨钢结构的垂直度、水平度及强固度。测量工程土建结构的垂直度与水平度。以标准轴线为基线，在高层找出钢龙骨第一个结点的标准点以次标准用经纬仪测出节线的垂线：用0.5MM钢丝作垂线，用2KG铅锤定垂直，作出每一条分隔线的垂直线，并用钢钉加以定位；墙面严重突出部位用钢凿加以平直；同质检人员检查垂线的垂直的垂直精确度。以垂直节线为基准，安置主龙骨；质检人员检查吻合线及固定件牢固程度；吊装槽钢与固定地脚连接，连接的方法为焊接，焊接采用J-422；槽钢位置定位后，由质检检查垂直度及平整度；加装槽钢另一侧的固定件；质检人员检查连接强度，丝扣的坚固度，焊缝的密度以及图纸规定的焊逢长度。测定干挂龙骨的水平位置；用水平测出花岗岩的第一基层线；根究设计图纸排列的规定，用水平仪逐一作出水平线。安置挂石龙骨：根据图纸尺寸，进行落料，并与主龙骨连接。花岗岩的垂直度、水平度、表面平整度度及强化度。花岗岩的材质检查：施工前由质检人员对每块花岗岩进行材质检查，对石材进行上水对色排列；尺寸与规格必须符合图纸要求：板面要平整、不能有裂痕，不能有影响外观的缺陷。表面光泽度与色差超过标准的必须剔除。项 目质 量 要 求0.1-0.3划伤（石材花纹出现损坏的为划伤）长度小于100MM不多于2条擦伤（石材花纹出现模糊现象为擦伤）不大于500MM2安装花岗岩前准备工作：放线，既每块定位的垂直线、水平线及平整线。石材连接部位应无崩坏、暗裂及起砂等缺陷；其他部位崩边不应大于5MM*20MM，缺角不应大于20MM时可修补后使用，但每层修补的石块数应不大于2%，且宜用于立面不明显部位；石材的长度、宽度、厚度、直角、异型材及花纹图案造型、石材的外形尺寸均应符合设计要求。石材的编号应同设计一致，不得因加工造成混乱。项 目允 许 偏 差长 度2.0MM宽 度2.0MM对 角 线3.0MM厚 度2.0MM、-1.0MM平 整 度2%且2.0MM角 度0.5%干挂石材小面积部位尽量做到色泽一致，主要部位尽量用优质石块；搬运中注意保护材料的完整性；石块固定前必须先试放、检查符合要求方可钻孔安装；钻孔、插入不锈钢背栓式锚栓。装上与横龙骨连接挂件，然后将石块板装入横龙骨，将连接挂件与横龙骨用M10螺栓紧固；检查石快的垂直水平、平整及强固度，如发现其中下一环节不合格或不完整、必须及时更正，达到上述四项标准，方为合格。每一完成部位由质检人员按标准检查质量；干挂花岗岩分项工程允许偏差必须符合国家规定标准。花岗岩墙面封闭当花岗岩墙面挂置完成后石间缝隙用优质中性硅酮胶填充。填充前必须清除缝隙。填充前先嵌聚乙烯泡沫条后填密，填密高度低花岗岩面0.5-1MM。质检人员检查填密质量。花岗岩墙面的清洗安装每一块花岗岩必须及时清理花岗岩表面的污垢；完工后，用清洗剂清洗墙面。项目经理组织有关人员全面检查质量检查锚栓安装隐蔽工程记录是否完整检查石材与结构框架预埋件连接的性能测试资料是否齐全和符合规范要求；检查硅酮胶的实验报告是否完整；检查钢结构连接的隐蔽工程记录是否符合规范和完整；检查钢结构连接的焊接记录和防锈措施的实施记录是否完整；检查所有材料的合格是否齐全；检查施胶是否饱满，线条清晰；检查干挂石材是否平整色泽一致；检查有关技术更改和核定记录是否完成。工程交验专职检查员必须认真的填写工程分部分项验收评定表，针对工程项目的质量情况提出质量等级；专职质检员、项目经理会同业主监理，对自评质量等级进行审定，交签署意见；专职质检员、项目经理将中间验收报告会同质量自评、业主监理审定结论后填写工程质量综合评定表和材料合格证，实验报告及隐蔽工程记录，抱质检部门最后评审。工程质量验收2.1隐蔽工程验收及竣工验收2.1.1隐蔽工程验收幕墙工程施工过程中的隐蔽工程检查项目有：2.1.1.1构件与主体结构连接点的安装；2.1.1.2幕墙四周、幕墙内表与主体结构之间间隙节点的安装；2.1.1.3幕墙伸缩、沉降缝、防震缝及墙面节点的安装；2.1.1.4幕墙防雷接地节点安装；2.1.1.5在加固焊接前必须通过隐蔽工程验收，并获得验收通过资料，否则终止下一步的安装。2.1.1.6隐蔽工程验收需提前申请，由业主、工程监理公司、质量监督站共同验收，并签署验收意见。2.2竣工验收2.2.1工程安装竣工前的最终检验内容及程序2.2.2工程安装最终检验前，所有分项、分部工程全部完工并达到合格质量标准；2.2.3有齐全的质量凭证、原始记录。如：分部工程验收单、玻璃幕墙安装质量检查记录表、隐蔽工程检查记录、工程报验单、材料报验单。2.2.4技术质量问题已经得到处理，且手续完备；2.2.5竣工检验所用的检验设备、量具、仪器、工装和仪表经检定合格，其精度满足规定的要求；2.2.6竣工交验是对工程质量的全面评定和验收；工程项目负责人逐一自检并达到合格要求；2.2.7复查中遗留问题，经复查要全部整改完毕。2.2.8竣工检验的内容和要求。2.2.9按竣工图及有关技术文件、标准、合同要求等做为竣工验收的依据。2.2.10按“分部、分项工程质量检验评定表”中内容，由工程项目经理的组织自检，并按要求逐项填好，报质管部检验复查。2.2.11工程使用功能的检验2.2.12根据工程项目特点和使用功能要求，进行符合性和实用性验证，为确保使用功能，必要时可做补充试验验证。2.2.13征求顾客对工程质量的意见，按照顾客的合理要求，排除故障并达到规定的标准要求，做为进行最终检验的内容之一。2.2.14竣工验收由业主、监理公司、质量监督站共同执行。竣工验收后，按“总体工程完工验收报告”要求内容逐一填写签署意见，不得漏项。3、 质量保证体系及保证措施在我国建筑行业有句格言：百年大计，质量第一。我公司各级领导及有关职能部门都非常重视产品质量，并根据I S O9001质量保证体系的要求，采取了全过程的质量控制加事后检验的质量控制加事后检验的质量保证措施，愿以优良的产品、良好的信誉和积极的态度来完成此项工程。我公司在幕墙行业中率先取得了ISO9001的认证。产品符合ISO9001的质量管理和质量保证标准及中华人们共
