钢结构检测技术.pptx

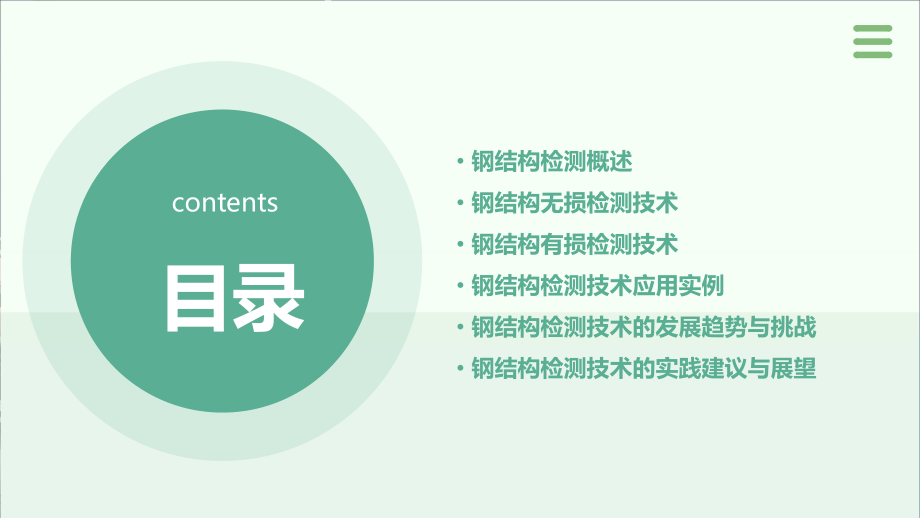

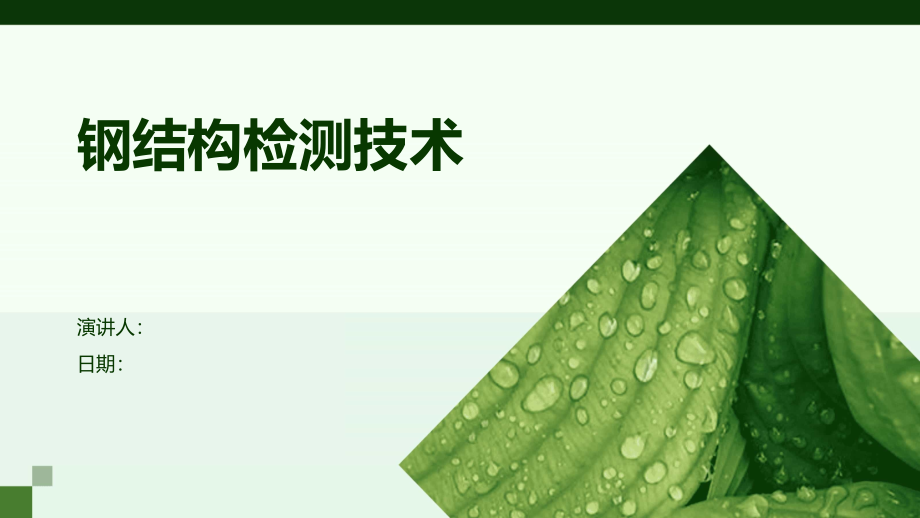

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,钢结构检测技术,演讲人：,日期：,目录,contents,钢结构检测概述,钢结构无损检测技术,钢结构有损检测技术,钢结构检测技术应用实例,钢结构检测技术的发展趋势与挑战,钢结构检测技术的实践建议与展望,钢结构检测概述,01,定义,钢结构检测是指对钢结构建筑或构件进行材料性能、连接状况、变形、损伤等方面的检测与评估，以确保其安全性、稳定性和耐久性。,重要性,随着钢结构在建筑领域的广泛应用，其安全性问题日益突出。钢结构检测能够及时发现潜在的安全隐患，为维修、加固或拆除提供依据，保障人民生命财产安全。,钢结构检测的定义与重要性,根据检测目的和对象的不同，钢结构检测可分为材料检测、连接检测、变形检测和损伤检测等。,分类,识别钢结构的裂纹、腐蚀、疲劳等损伤，评估其对结构安全性的影响。,损伤检测,包括钢材的化学成分、力学性能、焊接质量等方面的检测。,材料检测,主要针对钢结构的连接部位，如焊缝、螺栓连接等进行检测，评估其连接性能。,连接检测,通过测量钢结构的变形量，分析其承载能力和稳定性。,变形检测,02,01,03,04,05,钢结构检测的分类与内容,国家标准,我国已制定了一系列钢结构检测的国家标准，如钢结构工程施工质量验收规范、钢焊缝手工超声波探伤方法和探伤结果分级等，为钢结构检测提供了统一的依据。,行业规范,各行业根据自身特点也制定了相应的钢结构检测规范，如建筑、桥梁、船舶等领域的规范。,国际标准,国际标准化组织（ISO）等国际机构也制定了与钢结构检测相关的国际标准，促进了国际间的技术交流与合作。,钢结构检测的标准与规范,钢结构无损检测技术,02,超声检测技术,利用超声波在钢结构中的传播和反射特性，检测材料内部缺陷和损伤。,检测速度快，精度高，对材料无损伤，可检测复杂形状和大型构件。,对检测人员的技能和经验要求较高，对材料表面光洁度有一定要求。,适用于钢板、钢管、钢梁等钢结构的内部缺陷检测。,原理,优点,缺点,应用范围,原理,优点,缺点,应用范围,射线检测技术,利用X射线或射线穿透钢结构，通过检测透过材料后的射线强度变化，判断材料内部缺陷和损伤。,检测设备昂贵，操作复杂，安全防护要求高。,检测结果直观，可记录并长期保存，对材料无损伤。,适用于对钢结构内部缺陷进行精确检测和定位。,利用磁场对钢结构进行磁化，通过在材料表面撒上磁粉，观察磁粉分布情况来判断材料表面或近表面的缺陷和损伤。,原理,操作简单，检测速度快，对材料无损伤。,优点,只能检测材料表面或近表面的缺陷，对深部缺陷无法检测。,缺点,适用于对钢结构表面或近表面缺陷进行快速筛查和定位。,应用范围,磁粉检测技术,利用交变电流在钢结构中产生涡流，通过检测涡流引起的磁场变化来判断材料内部缺陷和损伤。,原理,优点,缺点,应用范围,检测速度快，精度高，对材料无损伤。,对检测人员的技能和经验要求较高，对材料表面光洁度有一定要求。,适用于对钢结构表面和近表面缺陷进行检测和定位，尤其适用于导电性较好的材料。,涡流检测技术,钢结构有损检测技术,03,通过对钢结构试件施加拉伸载荷，测量其变形和断裂过程中的力学性能指标。,试验原理,试验设备,试验步骤,拉伸试验机，用于施加拉伸载荷并测量试件的变形和断裂过程。,准备试件、安装试件、施加拉伸载荷、记录试验数据、分析试验结果。,03,02,01,拉伸试验,通过对钢结构试件施加弯曲载荷，测量其在弯曲过程中的力学性能指标。,试验原理,弯曲试验机，用于施加弯曲载荷并测量试件的变形和破坏过程。,试验设备,准备试件、安装试件、施加弯曲载荷、记录试验数据、分析试验结果。,试验步骤,弯曲试验,冲击试验,试验原理,通过对钢结构试件施加冲击载荷，测量其在冲击过程中的力学性能指标。,试验设备,冲击试验机，用于施加冲击载荷并测量试件的变形和破坏过程。,试验步骤,准备试件、安装试件、施加冲击载荷、记录试验数据、分析试验结果。,通过测量钢结构试件表面的压痕深度或面积，评估其硬度指标。,试验原理,硬度计，用于在试件表面施加压痕并测量其深度或面积。,试验设备,准备试件、选择压头、施加压力、测量压痕深度或面积、计算硬度值。,试验步骤,硬度试验,钢结构检测技术应用实例,04,高层建筑钢结构检测,针对高层建筑钢结构的特殊性，采用先进的无损检测技术，如超声波检测、射线检测等，对钢结构的焊缝、连接节点等关键部位进行全面检测，确保建筑安全。,大跨度空间钢结构检测,针对大跨度空间钢结构的复杂性和多样性，采用激光扫描、三维建模等技术手段，对钢结构的形态、尺寸、变形等进行精确测量和分析，为结构的安全性和稳定性评估提供依据。,建筑钢结构检测实例,针对大跨度桥梁钢结构的受力特点和复杂性，采用振动测试、应变测量等技术手段，对桥梁的承载能力、刚度、稳定性等进行全面评估，确保桥梁运营安全。,大跨度桥梁钢结构检测,针对钢结构桥梁在运营过程中可能出现的疲劳损伤问题，采用声发射检测、磁记忆检测等无损检测技术，对桥梁的疲劳裂纹、应力集中等缺陷进行实时监测和预警。,钢结构桥梁疲劳损伤检测,桥梁钢结构检测实例,针对输电塔桅钢结构的特殊性和重要性，采用高空作业平台、无人机巡检等技术手段，对塔桅的焊缝质量、连接紧固情况、防腐涂层等进行全面检查和维护，确保输电安全。,输电塔桅钢结构检测,针对通信塔桅钢结构的多样性和复杂性，采用雷达扫描、红外热像仪等先进检测技术，对塔桅的结构变形、裂缝开展等缺陷进行快速定位和识别，提高检测效率。,通信塔桅钢结构检测,塔桅钢结构检测实例,海洋平台钢结构检测,针对海洋平台钢结构的特殊环境和受力特点，采用水下机器人、潜水员等检测技术手段，对平台的结构安全性、防腐涂层等进行全面检查和维护，确保海洋工程安全。,钢结构厂房检测,针对钢结构厂房的结构特点和安全性要求，采用激光测距仪、全站仪等测量设备，对厂房的轴线位置、垂直度、挠度等进行精确测量和分析，为厂房的安全使用和改造提供依据。,其他钢结构检测实例,钢结构检测技术的发展趋势与挑战,05,多技术融合,将传统检测技术（如超声波、射线等）与现代技术（如激光扫描、三维成像等）相结合，形成多技术融合的钢结构检测体系，提高检测精度和效率。,智能化发展,随着人工智能和机器学习技术的不断进步，未来的钢结构检测技术将更加智能化，能够实现自动化检测、数据分析和预警。,远程检测与监控,借助互联网和物联网技术，实现远程检测与监控，降低检测成本，提高检测便捷性。,发展趋势,材料性能评估,钢结构的材料性能评估是检测技术的重要组成部分，但目前评估方法仍存在一定局限性，需要进一步完善。,环境因素影响,环境因素如温度、湿度、腐蚀等对钢结构性能的影响较大，如何在不同环境条件下进行准确检测是一个技术挑战。,复杂结构检测,对于复杂结构的钢结构，如大跨度桥梁、高层建筑等，其检测难度较大，需要更高精度的检测技术和更丰富的经验。,技术挑战,1,2,3,随着全球基础设施建设的不断推进，钢结构作为重要的建筑结构形式，其检测市场需求将持续增长。,基础设施建设需求,各国政府对于基础设施安全和公共安全的重视程度不断提高，将出台更多政策支持和推动钢结构检测技术的发展。,政策支持与推动,随着科技的不断进步和创新，新的钢结构检测技术将不断涌现，为市场带来新的机遇和活力。,技术创新与升级,市场机遇与前景,钢结构检测技术的实践建议与展望,06,实践建议,强化检测人员培训,提高检测人员的专业技能和素质，确保他们具备准确识别和解决钢结构问题的能力。,完善检测设备和工具,采用先进的检测设备和工具，如激光测距仪、红外线热像仪等，以提高检测的准确性和效率。,建立完善的检测流程,制定详细的检测计划和流程，包括检测前的准备、现场检测、数据分析等环节，确保检测工作的有序进行。,加强与相关方的沟通与协作,与设计师、施工方、监理方等保持密切沟通，共同解决钢结构检测中遇到的问题。,A,B,C,D,智能化检测技术,借助人工智能、机器学习等技术，开发智能化的钢结构检测系统，实现自动识别和预警功能。,远程检测技术,利用互联网和物联网技术，实现远程在线检测和监控，提高检测效率和便捷性。,多学科融合,加强钢结构检测技术与材料科学、力学、计算机科学等多学科的交叉融合，推动检测技术的创新和发展。,无损检测技术,发展更为精准、快速的无损检测技术，如超声波、X射线等，以减少对钢结构的破坏和干扰。,未来展望,THANK YOU,感谢观看,
