学习如何使用PLC进行温控和湿度控制.pptx

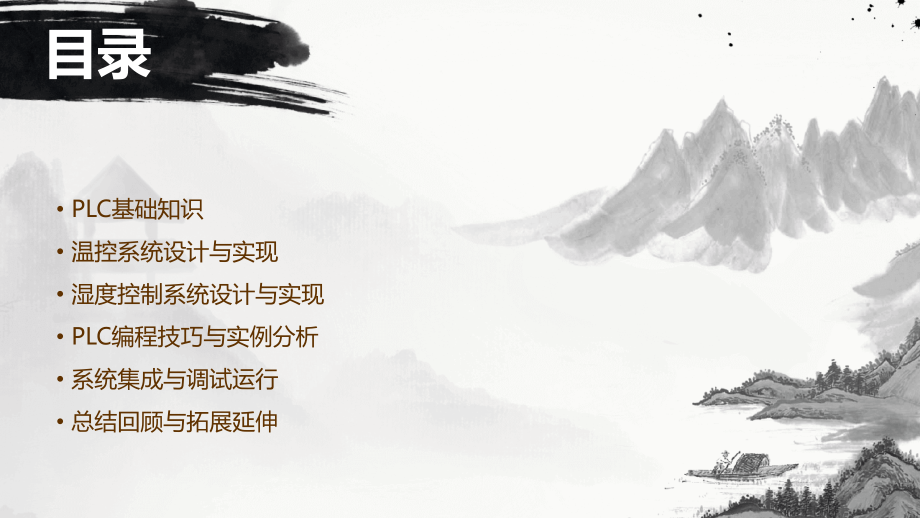

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,学习如何使用PLC进行温控和湿度控制,演讲人：,日期：,目录,PLC基础知识,温控系统设计与实现,湿度控制系统设计与实现,PLC编程技巧与实例分析,系统集成与调试运行,总结回顾与拓展延伸,01,PLC基础知识,PLC定义及工作原理,PLC定义,可编程逻辑控制器（Programmable Logic Controller，PLC）是一种数字运算操作的电子系统，专为在工业环境下应用而设计。,工作原理,PLC采用循环扫描的工作方式，通过输入接口采集现场信号，经内部逻辑运算后，通过输出接口控制执行机构。,VS,根据结构形式可分为整体式和模块式；根据I/O点数可分为小型、中型和大型。,选型依据,根据控制需求选择合适的PLC类型，主要考虑I/O点数、存储容量、处理速度、通信功能等因素。,PLC类型,PLC类型与选型依据,编程语言,PLC常用的编程语言有梯形图（LD）、指令表（IL）、功能块图（FBD）、顺序功能图（SFC）和结构化文本（ST）。,指令系统,PLC的指令系统包括基本指令、功能指令和特殊指令。基本指令用于实现基本的逻辑运算、定时、计数等功能；功能指令用于实现数据处理、算术运算、通信等功能；特殊指令用于实现特殊控制功能。,编程语言及指令系统,硬件组成,PLC硬件主要由中央处理单元（CPU）、存储器、输入/输出接口、电源等部分组成。,接线方式,PLC的接线方式包括输入接线和输出接线。输入接线将现场信号接入PLC的输入接口；输出接线将PLC的输出信号接至执行机构。接线时应遵循相应的电气规范和安全标准。,硬件组成与接线方式,02,温控系统设计与实现,根据实际需求确定控制温度的范围，例如0-100。,温度范围,确定温度控制的精度，例如1。,控制精度,系统对温度变化的响应时间，例如10秒内响应。,响应时间,系统长期运行的稳定性和可靠性。,稳定性,温控需求分析,根据实际需求选择合适的温度传感器，例如PT100、热电偶等。,传感器类型,安装位置,连接方式,将传感器安装在能够准确反映被控对象温度的位置，避免安装在易受干扰或温度波动较大的位置。,根据传感器类型和PLC接口选择合适的连接方式，例如模拟量输入模块或数字量输入模块。,03,02,01,传感器选择与安装,PLC编程,使用PLC编程语言（如Ladder Logic、Structured Text等）编写控制程序，实现温度采集、处理和控制输出等功能。,人机界面设计,设计友好的人机界面，方便用户实时监控温度变化和设置参数。,控制算法,根据实际需求选择合适的控制算法，例如PID控制、模糊控制等。,控制器设计思路及实现方法,了解常见的温控系统故障类型，例如传感器故障、控制器故障等。,常见故障类型,使用PLC的故障诊断功能或外接故障诊断仪器定位故障点。,故障诊断方法,根据故障类型采取相应的排除措施，例如更换故障部件、调整控制参数等。同时，注意定期对系统进行维护和保养，减少故障发生的概率。,故障排除技巧,故障诊断与排除技巧,03,湿度控制系统设计与实现,根据应用场景和需求，明确湿度控制的上下限范围。,确定湿度控制范围,设定湿度波动允许的最大值和最小值，以确保系统稳定性。,湿度波动允许范围,根据实际需求，确定湿度控制精度，以满足产品质量和生产工艺要求。,湿度控制精度,湿度需求分析,03,传感器校准与调试,定期对传感器进行校准和调试，确保测量结果的准确性和可靠性。,01,传感器类型选择,根据测量原理、测量范围、精度和稳定性等因素，选择合适的湿度传感器。,02,传感器安装位置,将传感器安装在能够准确反映环境湿度的位置，避免阳光直射、风口和潮湿等不利因素。,传感器选择与安装,根据湿度控制系统的特性和要求，选择合适的控制算法，如PID控制、模糊控制等。,控制算法选择,控制逻辑设计,硬件选型与配置,软件编程与调试,设计合理的控制逻辑，包括手动/自动切换、报警处理、数据记录等功能。,根据控制需求，选择合适的PLC型号和硬件配置，如模拟量输入/输出模块、通信模块等。,使用PLC编程软件编写控制程序，并进行仿真测试和现场调试，确保系统正常运行。,控制器设计思路及实现方法,了解湿度控制系统常见的故障类型，如传感器故障、执行器故障、通信故障等。,常见故障类型,运用观察、测量、替换等方法进行故障诊断，定位故障源。,故障诊断方法,根据故障类型和诊断结果，采取相应的故障排除措施，如更换故障部件、调整参数设置等。,故障排除措施,制定预防性维护计划，定期对系统进行维护保养，降低故障发生的概率。,预防性维护策略,故障诊断与排除技巧,04,PLC编程技巧与实例分析,直观易懂，适合初学者和逻辑控制；但高级功能实现困难，不够灵活。,梯形图（LD）,紧凑且高效，易于实现复杂功能；但可读性较差，调试困难。,指令表（IL）,适合顺序控制，易于理解和维护；但不适合复杂数据处理和算法实现。,顺序功能图（SFC）,高级编程语言，可实现复杂算法和数据处理；但学习曲线陡峭，不易上手。,结构化文本（ST）,编程语言选择及优缺点比较,模块化设计,为关键代码段和功能模块添加注释，便于他人理解和修改。,清晰注释,简化逻辑,考虑扩展性,01,02,04,03,预留扩展接口和功能模块，便于未来功能扩展和升级。,将程序划分为独立的功能模块，提高代码可读性和可维护性。,避免使用复杂的逻辑结构，简化程序流程，降低出错概率。,程序结构规划与设计原则,A,B,C,D,典型程序段编写示例讲解,温度采集与处理,通过模拟量输入模块采集温度信号，经过滤波、缩放等处理后转换为实际温度值。,湿度采集与处理,通过湿度传感器采集湿度信号，转换为实际湿度值并进行处理。,温度控制算法实现,根据设定温度与实际温度的偏差，采用PID等控制算法计算输出值，控制加热或冷却设备。,湿度控制算法实现,根据设定湿度与实际湿度的偏差，采用相应控制算法计算输出值，控制加湿或除湿设备。,在线监控,通过PLC编程软件的在线监控功能，实时查看程序运行状态和变量值，便于分析和解决问题。,性能优化,针对程序运行效率低下的部分进行优化，如减少循环次数、优化算法等，提高程序执行效率。,日志记录,在程序中添加日志记录功能，记录关键操作和执行结果，便于问题追踪和分析。,单步调试,使用PLC编程软件的单步调试功能，逐步执行程序并观察变量变化，定位问题所在。,程序调试与优化方法,05,系统集成与调试运行,Modbus协议,一种常用于工业自动化领域的通信协议，用于PLC与其他设备之间的数据交换。,OPC协议,一种用于过程控制的通信协议，可以实现不同厂商设备之间的互操作性。,Profibus/Profinet协议,一种用于工业自动化的现场总线标准，具有高可靠性和实时性。,各子系统间通信协议配置,界面设计,采用图形化界面设计，直观展示温度、湿度等参数，方便用户操作。,数据处理,通过PLC采集的数据进行处理，实现温度、湿度的实时显示和历史数据查询。,报警功能,设定温度、湿度上下限值，超出范围时自动报警并提示用户。,上位机软件界面开发,集成测试,将所有子系统连接起来进行测试，验证系统整体功能是否正常。,联调测试,对整个系统进行综合测试，包括温度、湿度控制精度、响应时间等指标的验证。,单体测试,对每个子系统进行单独测试，确保各自功能正常。,系统联调测试流程介绍,检查通信线路连接是否牢固，通信协议配置是否正确，确保PLC与其他设备正常通信。,通信故障,优化PLC程序结构，减少不必要的计算和循环，提高系统响应速度。,系统响应慢,调整PLC控制算法参数，优化控制逻辑，提高控制精度。,控制精度不达标,及时更换故障设备，确保系统正常运行。同时定期对设备进行维护保养，减少故障发生概率。,设备故障,01,03,02,04,常见问题解决方案分享,06,总结回顾与拓展延伸,故障诊断与排除,学习如何诊断和解决PLC控制系统中的常见故障，如硬件故障、软件故障等。,PLC基础知识,了解PLC的定义、工作原理、基本构成及编程语言等。,温控原理及实现,掌握温度控制的基本原理，如PID控制算法，以及如何通过PLC实现温度控制，包括硬件接线和软件编程。,湿度控制原理及实现,理解湿度控制的基本原理，如湿度传感器的工作原理和选型，以及如何通过PLC实现湿度控制，包括硬件接线和软件编程。,关键知识点总结回顾,行业应用前景展望,工业自动化领域,随着工业4.0和智能制造的推进，PLC在工业自动化领域的应用将更加广泛，如生产线自动化、机器人控制等。,智能家居领域,PLC可用于实现智能家居系统的温湿度控制，提高家居环境的舒适度和智能化水平。,农业领域,PLC可用于农业温室大棚的温湿度控制，实现精准农业和智能化农业。,新能源领域,PLC可用于新能源领域的温湿度控制，如太阳能电池板温度控制、电动汽车电池热管理等。,01,02,03,04,书籍推荐,PLC编程及应用、电气控制与PLC应用技术等。,网站推荐,中国工控网、CSDN博客网、电子发烧友网等，这些网站提供了丰富的PLC学习资源和案例分享。,视频教程推荐,Bilibili、慕课网等视频网站上有很多PLC的入门和进阶教程，适合不同水平的学习者。,论坛交流,可以加入一些PLC相关的专业论坛或社区，与同行交流学习心得和解决问题。,相关资源推荐（书籍、网站等）,感谢您的观看,THANKS,
