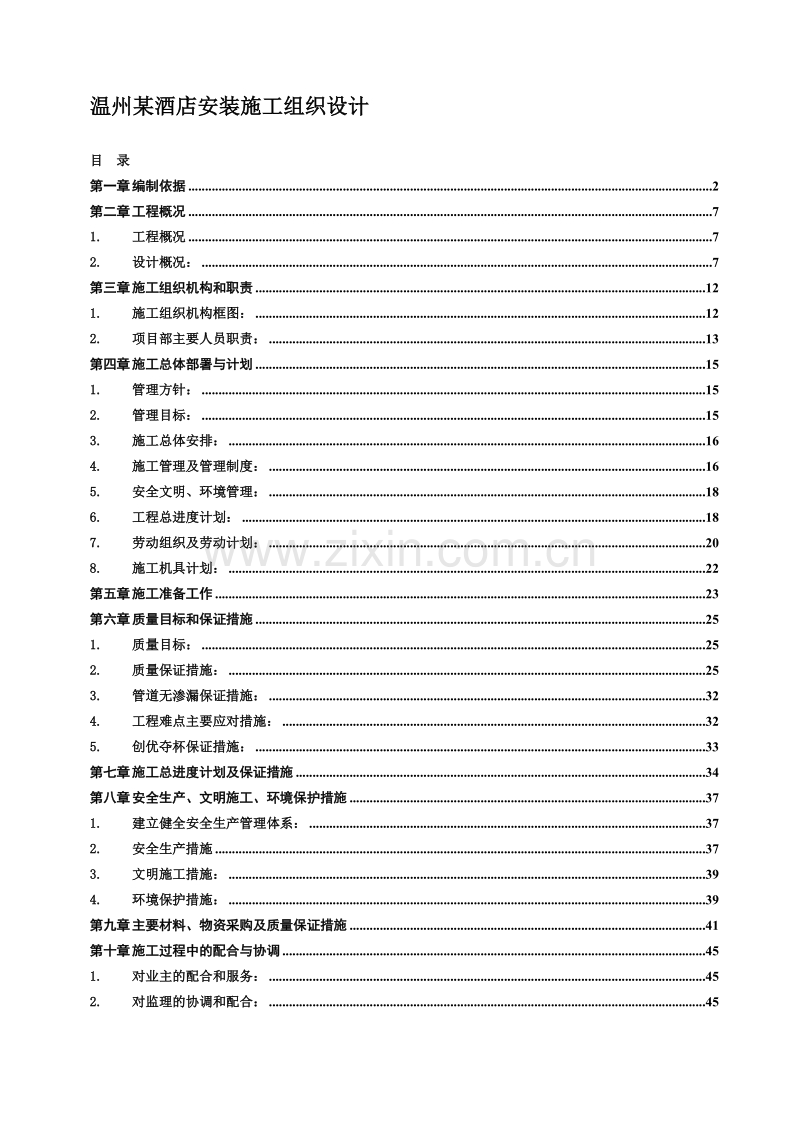

温州某酒店安装施工组织设计方案.doc

温州某酒店安装施工组织设计温州某酒店安装施工组织设计 目目 录录 第一章第一章编制依据编制依据.2 第二章第二章工程概况工程概况.7 1.1.工程概况工程概况.7 2.2.设计概况：设计概况：.7 第三章第三章施工组织机构和职责施工组织机构和职责.12 1.1.施工组织机构框图：施工组织机构框图：.12 2.2.项目部主要人员职责：项目部主要人员职责：.13 第四章第四章施工总体部署与计划施工总体部署与计划.15 1.1.管理方针：管理方针：.15 2.2.管理目标：管理目标：.15 3.3.施工总体安排：施工总体安排：.16 4.4.施工管理及管理制度：施工管理及管理制度：.16 5.5.安全文明、环境管理：安全文明、环境管理：.18 6.6.工程总进度计划：工程总进度计划：.18 7.7.劳动组织及劳动计划：劳动组织及劳动计划：.20 8.8.施工机具计划：施工机具计划：.22 第五章第五章施工准备工作施工准备工作.23 第六章第六章质量目标和保证措施质量目标和保证措施.25 1.1.质量目标：质量目标：.25 2.2.质量保证措施：质量保证措施：.25 3.3.管道无渗漏保证措施：管道无渗漏保证措施：.32 4.4.工程难点主要应对措施：工程难点主要应对措施：.32 5.5.创优夺杯保证措施：创优夺杯保证措施：.33 第七章第七章施工总进度计划及保证措施施工总进度计划及保证措施.34 第八章第八章安全生产、文明施工、环境保护措施安全生产、文明施工、环境保护措施.37 1.1.建立健全安全生产管理体系：建立健全安全生产管理体系：.37 2.2.安全生产措施安全生产措施.37 3.3.文明施工措施：文明施工措施：.39 4.4.环境保护措施：环境保护措施：.39 第九章第九章主要材料、物资采购及质量保证措施主要材料、物资采购及质量保证措施.41 第十章第十章施工过程中的配合与协调施工过程中的配合与协调.45 1.1.对业主的配合和服务：对业主的配合和服务：.45 2.2.对监理的协调和配合：对监理的协调和配合：.45 1 3.3.对设计的协调配合：对设计的协调配合：.46 4.4.与总承包协调配合：与总承包协调配合：.46 5.5.工序之间配合：工序之间配合：.47 6.6.对其它专业分包单位的协调配合对其它专业分包单位的协调配合.48 第十一章保修期的承诺第十一章保修期的承诺.49 第十二章主要分部工程施工程序第十二章主要分部工程施工程序.50 1.1.室内给水管道安装程序室内给水管道安装程序.50 2.2.空调水管道安装施工程序空调水管道安装施工程序.51 3.3.消防管网及系统组件安装程序消防管网及系统组件安装程序.52 4.4.低压电气安装施工程序：低压电气安装施工程序：.53 5.5.通风管道施工程序通风管道施工程序.54 6.6.设备安装施设备安装施工工程序：程序：.55 2 第一章第一章编制依据编制依据 1.工程招投标文书、函件。 2.施工图及设计资料： 资料名 称图 号备注 1建筑给排水 2建筑电气 3通风与空调 4消防报警 5消防喷淋及消火栓系统 6人防工程 3.相关的主要法律、法规、行规和企规 类别名 称备注 中华人民共和国建筑法 中华人民共和国安全生产法 中华人民共和国环境保护法 建设工程质量管理条例 建筑工程安全生产管理条例 国家 法律 法规 中华人民共和国环境噪声污染防治法 行业标准建筑工程施工现场管理规定 企业标准质量/职业健康安全/环境管理手册和程序文件版本号：B 修订号： 3 1 企业管理标准 QGDYSJ0101-1104-2006 4.应执行的国家标准、行业标准、地方标准及企业标准 类别标 准 名 称代 号 工程建设标准强制性条文（房屋建筑部分）2002 年版 建设工程项目管理规范GB503262001 建筑工程施工质量验收统一标准GB503002001 建筑工程文件归档整理规范GB503282001 建筑工程施工现场供、用电安全规范GB5019493 人民防空工程施工及验收规范GB501392004 自动喷水灭火系统施工及验收规范GB502612005 火灾自动报警系统施工及验收规范GB5016692 工业金属管道工程施工及验收规范GB5023597 现场设备、管道焊接工程施工及验收规范GB5023698 机械设备安装工程施工及验收规范GB5023198 压缩机、风机、泵安装工程施工及验收规范GB5027598 制冷设备、空气分离设备安装工程施工及验收规范GB5027498 国 家 标 准 给水排水管道工程施工及验收规范GB5026897 建筑给水塑钢复合管道技术规程CECS1252001 建筑排水硬聚氯乙烯管道技术规程DJJ/T2998 埋地聚乙烯给水管道工程技术规程CJJ1012004/J3622004 通风管道技术规程CGJ1412004/J3632004 行 业 标 准 浙江省建筑设备安装工程提高质量的若干意见安装 300 条修订版 建筑给排水及采暖工程施工质量验收标准 QJ/DYSJ 0311242 2006 施工 质量 验收 企业 标准 建筑电气工程施工质量验收标准 QJ/DYSJ 0312303 2006 4 通风与空调工程质量验收标准 QJ/DYSJ 0313243 2006 自动喷水灭火系统施工及质量验收标准 QJ/DYSJ 0315261 2006 气体灭火系统施工及质量验收标准 QJ/DYSJ 0316263 2006 火灾自动报警系统施工及质量验收标准 QJ/DYSJ 0317166 2006 类别标 准 名 称代 号 1.建筑给水、排水及采暖工程施工工艺标准 1.1 建筑给水、排水及采暖工程施工基本工 艺 QJ/DYSJ 0414A012006 1.2 室内给水管道及配件安装工艺QJ/DYSJ 0414A022006 1.3 室内给水设备安装工艺QJ/DYSJ 0414A032006 1.4 室内金属排水管道、雨水管道安装工艺QJ/DYSJ0414A042006 1.5 室内非金属排水管道、雨水管道安装工 艺 QJ/DYSJ0414A052006 1.6、 卫生洁具安装工艺QJ/DYSJ0414A062006 1.7、室内热水设备及管道安装工艺QJ/DYSJ0414A072006 1.8、室内蒸汽管道及附属装置安装工艺QJ/DYSJ0414A092006 1.9、室内采暖管道安装及配件安装工艺QJ/DYSJ0414A102006 1.10、室外给水管道及设备安装工艺QJ/DYSJ0414A132006 1.11、消防水泵接合器及室外消火栓安装工 艺 QJ/DYSJ0414A015 2006 1.12、室外给水管沟及井室施工工艺QJ/DYSJ0414A162006 1.13、室外排水管道安装工艺QJ/DYSJ0414A172006 1.14、室外排水管沟及井室施工工艺QJ/DYSJ0414A182006 1.15、室外供热管道安装工艺QJ/DYSJ0414A192006 施工 工艺 企业 标准 1.16、游泳池水系统安装工艺QJ/DYSJ0414A212006 5 1.17、锅炉及附属设备安装工艺QJ/DYSJ0414A222006 1.18、 换热站安装工艺QJ/DYSJ0414A232006 1.19、管道及设备防腐工艺QJ/DYSJ0414A242006 1.20、管道及设备保温工艺QJ/DYSJ0414A252006 2 建筑电气安装分项工程施工工艺 2.1 电缆敷设工艺QJ/DYSJ0414B012006 2.2 .10(6)KV 油纸绝缘电缆户外型终端头制作工 艺 QJ/DYSJ0414B022006 2.3. 10（6）KV 油纸绝缘电缆户内终端头制作工 艺 QJ/DYSJ0414B032006 2.4、 10(6)KV油纸绝缘电缆中间头制作工 艺 QJ/DYSJ0414B042006 2.5、 10（6）KV 交联聚乙烯绝缘电缆户内、 户外热缩终端头制作工艺 QJ/DYSJ0414B052006 2.6、 10（6）KV 交联聚乙烯绝缘电缆热缩 中间头制作工艺 QJ/DYSJ0414B062006 2.7、 低压电缆头制作安装工艺QJ/DYSJ0414B072006 2.8、 裸母线安装工艺QJ/DYSJ0414B082006 2.9、 插接封闭母线安装工艺QJ/DYSJ0414B092006 2.11、电力变压器安装工艺QJ/DYSJ0414B112006 2.12、高压开关安装工艺QJ/DYSJ0414B122006 2.13、成套配电柜(盘)及动力开关柜安装工 艺 QJ/DYSJ0414B132006 2.14、电动机、电加热器、电动执行机构及 其附属设备安装工艺 QJ/DYSJ0414B142006 2.15、蓄电池安装工艺QJ/DYSJ0414B152006 2.16、电力电容器安装工艺Q J/DYSJ0414B162006 2.17、柴油发电机安装工艺QJ/DYSJ0414B172006 2.18、电缆桥架安装工艺QJ/DYSJ0414B182006 2.19、不间断电源安装工艺QJ/DYSJ0414B192006 施工 工艺 企业 标准 2.20、硬质阻燃塑料管(PVC）明敷设安装工 艺 QJ/DYSJ0414B202006 6 2.21、半硬质阻燃型塑料管暗敷设安装工艺QJ/DYSJ0414B212006 2.23、钢管敷设安装工艺QJ/DYSJ0414B232006 2.24、管内穿绝缘导线安装工艺QJ/DYSJ0414B242006 2.25、风扇安装工艺QJ/DYSJ0414B252006 2.26、建筑等电位联结安装工艺QJ/DYSJ0414B262006 2.27、塑料护套线配线安装工艺QJ/DYSJ0414B272006 2.28、钢索配管、配线安装工艺QJ/DYSJ0414B282006 2.29、金属线槽配线安装工艺QJ/DYSJ0414B292006 2.30、塑料线槽配线安装工艺QJ/DYSJ0414B302006 2.31、灯具安装工艺QJ/DYSJ0414B312006 2.32、开关、插座安装工艺QJ/DYSJ0414B322006 2.33、配电板及户表板的安装工艺QJ/DYSJ0414B332006 2.34、配电箱（盘）安装工艺QJ/DYSJ0414B342006 2.35、配电柜安装工艺QJ/DYSJ0414B352006 2.36、消防自动报警系统安装工艺QJ/DYSJ0414B362006 2.37、接地装置安装工艺 QJ/DYSJ0414B371 2006 2.38、避雷引下线和变电室接地干线敷设工 艺 QJ/DYSJ0414B372 2006 2.39、接闪器及避雷网安装工艺 QJ/DYSJ0414B373 200 2.40 架空线路的立杆安装工艺QJ/DYSJ0414B382006 2.41、架空线路的拉线安装工艺QJ/DYSJ0414B392006 2.42、架空导线架设安装工艺QJ/DYSJ0414B402006 2.44、进户线安装工艺QJ/DYSJ0414B422006 3 通风与空调安装分项工程施工工艺 3.1、 金属风管制作工艺QJ/DYSJ0414C012006 3.2、 非金属风管制作安装工艺QJ/DYSJ0414C022006 3.3、 风管部件制作工艺QJ/DYSJ0414C032006 3.4、 风管及部件安装工艺QJ/DYSJ0414C042006 3.5、 风管及部件保温工艺QJ/DYSJ0414C052006 施工 工艺 企业 标准 3.6、 空调设备安装工艺QJ/DYSJ0414C062006 7 3.7、 风机盘管和诱导器安装工艺QJ/DYSJ0414C072006 3.8、 消声器制作与安装工艺QJ/DYSJ0414C082006 3.10、通风机安装工艺QJ/DYSJ0414C102006 3.11、制冷管道安装工艺QJ/DYSJ0414C112006 3.12、铜制冷媒管道安装工艺QJ/DYSJ0414C122006 3.13、制冷管道保温工艺QJ/DYSJ0414C132006 3.14、制冷设备安装工艺QJ/DYSJ0414C142006 3.15、空调水系统管道安装工艺QJ/DYSJ0414C152006 3.16、空调水系统设备安装工艺QJ/DYSJ0414C162006 3.17、通风与空调系统调试工艺QJ/DYSJ0414C172006 3.18、低压工艺管道安装工艺QJ/DYSJ0414C182006 5 消防工程施工工艺 5.1、 自动喷水灭火系统安装工艺QJ/DYSJ0414E012006 5.2、 消火栓系统安装工艺QJ/DYSJ0414E022006 5.3、 气体灭火系统安装工艺QJ/DYSJ0414E032006 5.4、 火灾自动报警系统安装工艺QJ/DYSJ0414E042006 5.5、 通风及防排烟系统安装工艺QJ/DYSJ0414E052006 6 人防工程安装工艺 6.1、 防空地下室通风系统安装工艺QJ/DYSJ0414F012006 6.2、 防空地下室给排水管道安装工艺QJ/DYSJ0414F022006 6.3、 防空地下室电气工程安装工艺QJ/DYSJ0414F032006 第二章第二章工程概况工程概况 1.1. 工程概况工程概况 温州锦绣假日大酒店地下二层，地上二十五层，框架结构，为壹类建筑，总建筑面积 约 46230 万 m。其中地下室 12336m，地下室为停车场、办公用房和设备用房，战时设有 2 个防护单元，均为六级二等人员掩蔽所。5 层为设备转换层，宾馆及配套的餐饮、娱乐、 健身及商业用房，均按五星级设计。大厦内部各类设施齐全，安装工作量大，安装质量要 求高，必须采取科学的管理手段，精心组织施工才能圆满完成本工程的安装任务。 2.2. 设计概况：设计概况： 2.1 生活给排水系统： 8 2.1.1 室外给水管道： 由 DN150mm 球磨铸铁管，沿建筑外围，环形敷设，在本建筑北侧和西侧分别与市政 供水管网连通，本环形管网兼做室外消防管道使用。 室外给水管道的材料，DN100mm 选用球磨铸铁上水管，橡胶圈柔性接口， DN100mm 采用涂塑镀锌钢管，丝扣或卡箍式连接。 室外埋地钢管及部件应做四油三布加强级防腐。 2.1.2 室内冷水给水系统： 室内生活给水：地下室及裙房三层为低区，由市政管网直接供水。四层以上供水划分 为两个区；中区四十五层；高区十六层至屋顶。高低两区分别由变频机组供水（水泵房、 水箱设在地下室） 。中区设减压阀供水，高区水泵直接供水，供水系统分自来水和净水两个 系统。室内冷水给水管道的材料，自来水采用钢塑管，连接方法为螺纹连接，净水管采用 薄壁铜管，焊接连接。 2.1.3 室内热水系统： 室内热水和净水系统，竖向分区与冷水系统相对应，即低区一层 三层；中区四十五 层；高区十六层二十五层。 热水管的热源来自燃油锅炉提供的 150蒸汽，通过汽水热交换器，引至用水点，各 区因使用功能不同，另设分水器，将热水分别引至各用水点；室内热水管系统采用薄壁铜 管连接方式为焊接连接。 2.1.4 室内外排水系统： 室内排水系统采用污、废分流，室外排水采用雨、污分流；地下室排水由潜水泵提升 排出室外。厨房废水经隔油池处理，粪便污水经化粪池处理后，排入市政污水管道。室内排 水管采用抗震排水铸铁管，连接方式为承插式连接。室内雨水管道采用 钢塑管，连接方式为 螺纹和卡箍式连接。 2.2 消防供水系统： 消防供水系统在地下室设消防水池（540m）和消防水泵房，在屋顶设 20m高位水箱， 通过管网系统，分别组成消火栓灭火系统和消防喷淋灭火系统。 消火栓灭火系统设二台消防泵；地下二层至地上五层为低区，六至十五层为高区，高 区水泵直接供水，低区消火栓采用减压阀供水。 消防喷淋系统设二台消防泵；地下二层至地上五层为低区，消火栓采用减压阀供水， 高区水泵直接供水。各防火分区内喷淋头一般采用温级 68 度，厨房及玻璃天窗下采用温级 93 度喷头，均为 K=80 的快速反应喷头；在有吊顶处设 ZSTYB 型喷头、地下室车库及无 吊顶处设向上直立型喷头，在风管下采用下垂型喷头，客房侧喷采用水平边墙型大口径喷 9 头。公共娱乐场所及中庭环廊采用 ZSTY15 型快速喷头，在弱电机房、变配电室和环网室 还设置固定式 1C541 气体自动灭火系统。 消防管网的选材和连接方式，DN80mm 选用热镀锌钢管，螺纹连接，DN100mm 采用无缝钢管，热镀锌二次安装，卡箍式连接。 管道的防腐均采用热镀锌钢管，管体不需防腐，但支、吊架应涂防锈漆两度，调合漆 两度。 管道保温，在室外的明装管道用 =30mm 闭孔橡塑海绵管保温，外包 =0.5mm 铝 皮作为保护层。 2.3 空调及空调水系统： 2.3.1 本大楼的空调工程采用中央空调的形式，采用两台制冷量 2110KW 离心水冷冷 水机组及 1 台制冷量 1055KW 的螺杆式冷水机组，热源由三台燃油锅炉提供。 本工程空调主要设备体积较大重量亦大，施工前应选好运输路线，装在地下室的机组 应与土建配合留好吊装孔洞，对于运转中振动较大的设备，安装时应按设计和设备出厂文 件，加设减振台座、减振器、减振吊架等减振措施。严格把好设备防振、减振和隔音关。 2.3.2 本工程空调水系统采用变流量，一次泵定频、二次变频泵，水泵与冷水机组对 应设置，空调水管一层采用两管制，其余均采用四管制，主楼客房与地下一层采用同程式 机械循环局部异城处设置动态流量平衡阀，其余均采用异程式机械循环设动态流量平衡。 空调系统管道选材及连接方式空调系统管道选材及连接方式 DN50mm用加厚镀锌钢管，螺纹连接 D N 6 5 m m至DN200mm用无缝钢管，焊接法兰连接空调水、冷冻水、冷却水 DN250mm至DN400mm用螺旋钢管，焊接法兰连接 空调冷凝水及其排水管镀锌管丝接 上水管镀锌管丝接 热水采暖管紫铜管焊接连接 蒸汽及蒸汽凝结水管无缝钢管焊接或法兰连接 2.3.3 空调冷热水管道，冷冻水管道冷凝水管采用一级福乐斯保温。室外管道保温层 用 =0.5mm 铝皮制作保护层。 10 2.3.4 冷冻水泵、换热器、集水器、水过滤器及保温管道上的阀门均采用一级福乐斯 材料进行保温，保温层外包 0.5mm 铝皮保护。 2.4 通风与空调风管系统： 2.4.1 空调通风系统： 空调系统以竖向分层，水平按防火分区设置全空气空调系统。设置全空气低速空调系 统，气流组织形式为上送下回式：公共大厅独立设置全空气低速空调系统、单风机，气流 为上送上回式，厨房区配置全新风空调系统。 2.4.2 通风系统： 地下室变电所、柴油发电机房、制冷机房、水泵房、库房设机械通风系统，地下车库， 各吸烟区、厨房、卫生间设机械排风系统。地下车库的排风经竖井高位排出，发电机油烟 经烟囱引至高位排出，厨房油烟经油烟过滤罩，经净化后引至屋顶排出。 2.4.3 消防排烟系统： 地下车库设排烟系统：大空间场所；均设机械排烟系统。无法采用自然通风的防烟楼 梯间及合用前室设机械加压送风系统，排烟与加压送风机均设在独立的房间处或设在屋顶 露天布置。 2.4.4 通风管道的选材和连接方法： 风 管 种 类选 用 材 料连 接 方 法 空调风管JM800 型超级风管（不燃 A 级）法兰连接 二十四层卫生间排风管JM800 型超级风管（不燃 A 级）法兰连接 加压送风及防排烟风管1.2 镀锌钢板法兰连接 连接风口的软风管带有钢丝撑筋的铝箔风管或铝箔保温风管箍接 连接风机的软接管 一般为石棉帆布制，防排烟系统用黑色， 防火炽物双层铝箔复合材料 箍接 2.5 电气工程： 本工程供电由市网引来的二路 10KV 电源供电，采用电缆由建筑物东侧埋管引入一层 11 环网室，变电所设在一层，由环网室供电。变电室选用二台 1250KVA 和二台 1000KVA 户 内型干式变压器，10KV 至主接线采用单母线分段不设联络开关，两路电源同时分列运行， 四台变压器（两两变压器）低压侧采用单母线分段运行，设置母联开关，本工程选用一台 600KW 柴油发电机组作为第三电源。当二路 10KVA 市电故障或同一变电所两台变压器同 时故障时可自动启动柴油发电机。 低压配电系统采用 220/380V 放射式与树干式相结合的方式，对单台容量较大的、重 要的负荷采用放射式供电，照明及一般负荷采用树干式与放射式相结合的方式供电。主楼 配电采用母线槽竖向供电，母线槽在竖井内靠墙安装，穿线导管选用 JDG 管。 本工程按二类防雷建筑物设防，接地形式为 TNS 系统，利用金属屋面及在大楼屋 顶设避雷带作为防止雷击的接闪器。利用建筑物结构内的主筋作为引下线，利用结构基础 内钢筋网作接地体，自 45 米以上每层设置均压环，在弱电机房、消防值班室及电梯机房的 配电箱内防雷击电磁脉冲的浪涌保护。在地下
